液晶ディスプレイ (LCD) モジュールは、レストランのデジタル メニュー ボードや小売店の POS 端末から、空港の対話型案内キオスク、病院の患者監視ディスプレイ、企業ロビーの情報ディスプレイに至るまで、世界中の商用テクノロジー環境の目に見える基盤を形成しています。 LCD モジュール ( TFT ディスプレイ パネル、バックライト、ドライバ エレクトロニクス、相互接続アセンブリを組み合わせたもの) は、すぐに統合できる完全なディスプレイ ソリューションを提供し、ディスプレイ サブシステムを最初から設計する場合に比べて製品開発を 6 ～ 12 か月短縮し、商用機器メーカーのサプライ チェーンの複雑さを軽減します。
商用ディスプレイのアプリケーションには、家庭用電化製品とは異なる厳しい要件が課せられます。たとえば、毎日 16 ～ 24 時間の長時間稼働、ほこり、湿気、極端な温度などの過酷な環境への曝露、ダウンタイムが直接収益コストをもたらす連続使用下での信頼性、商用機器統合規格との互換性です。 Fannal の 産業用ディスプレイ製品は、毎日 16 ～ 24 時間の稼働、拡張された温度範囲、ディスプレイの故障により業務が中断され、顧客エクスペリエンスに影響が及んだり、安全性が損なわれたりする可能性があるミッションクリティカルな商業展開で必要とされる信頼性基準を考慮して設計されたパネルで、これらの厳しい要件に対応します。
LCD モジュールは、LCD パネル (通常は TFT アクティブ マトリックス ディスプレイ)、LED テクノロジーを使用した照明バックライト、タイミング コントローラーやガンマ補正回路を含むディスプレイ ドライバー電子機器、接続インターフェイス (LVDS、eDP、MIPI DSI、または RGB)、および最終製品への統合を容易にする機械フレームで構成される完全なディスプレイ サブアセンブリです。モジュールレベルの統合では、ディスクリートコンポーネントを、定義された光学的、電気的、機械的仕様を備えたテスト済みの特性評価されたユニットにパッケージ化します。
LCD モジュールは、ポータブル デバイス用の 2 インチ未満の小型ディスプレイから、商用ビデオ ウォールやデジタル サイネージ アプリケーション用の対角 100 インチを超える大規模なモジュールまで多岐にわたります。すべての LCD モジュール カテゴリに共通するのは、複数のサブシステムを自己完結型の特性表示可能なディスプレイ ユニットに統合することです。 Fannalの商用 LCD モジュール製品には 、3.5 インチから 55 インチまで の幅広い対角サイズ、QVGA から 4K UHD までの解像度、商用ディスプレイ アプリケーションの多様な要件に対応するように設計されたインターフェイス オプションが含まれています。
オープンフレーム LCD モジュールは、外側のベゼルや筐体のないディスプレイ パネルとバックライト アセンブリで構成されているため、機器メーカーは製品設計言語や機械的制約に一致するカスタム ハウジングにディスプレイを統合できます。オープン フレーム モジュールは、ディスプレイが既存の製品フォーム ファクター内に収まる必要があるアプリケーションに最大限の設計柔軟性を提供します。

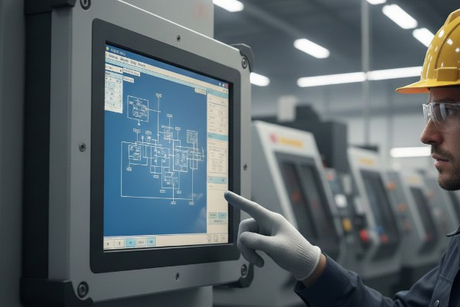

これらのモジュールは、産業機器 (PLC、HMI パネル、CNC マシン)、医療機器 (患者モニター、診断機器、手術用ディスプレイ)、ゲーム機 (アーケード キャビネット、スロット マシン、宝くじ端末)、およびディスプレイがスタンドアロン デバイスではなく、より大型の製品内のコンポーネントである車載インフォテインメント システムで一般的です。
ベゼル付き LCD モジュールには、ディスプレイ パネルの周囲に完全なフレームまたはベゼルが組み込まれており、構造的保護、簡素化された取り付け、および消費者向けアプリケーションに適した完成された美観を提供します。商用アプリケーション向けの完全一体型 LCD モニターは、追加の電子機器、電源、筐体を備えたディスプレイ コアとしてベゼル モジュールを使用します。
商用モニターやデジタル サイネージ ディスプレイは、通常、壁への取り付け、キオスクへの統合、またはデスクトップへの設置用に設計された、薄くて軽量なハウジング内のベゼル付きモジュールを使用します。ベゼルは、取り付けポイント、ケーブル管理チャネル、および多くの場合統合されたスピーカーまたは制御電子機器を提供します。
高輝度 LCD モジュールは 1000 ～ 2500 nit の輝度レベルを生成し、200 ～ 500 nit の標準的な屋内ディスプレイを大幅に上回ります。これらのモジュールには、アルミニウム ヒート シンクと場合によってはアクティブな冷却ファンによる効率的な熱管理を備えた強力な LED バックライト、明るい周囲照明での表面反射を低減する防眩および反射防止光学コーティング、および -30 °C ～ +85 °C で信頼性の高い動作を可能にする幅広い温度定格コンポーネントが組み込まれています。
これらのディスプレイは、屋外デジタル サイネージ、ドライブスルー メニュー ボード、セルフサービス キオスク、および直射日光下でも読み取れるようにする必要がある公共情報ディスプレイとして機能します。 Fannal の 高輝度 LCD モジュール オプションは、屋外導入環境における実証済みの信頼性で、これらの要求の厳しいアプリケーションに対応します。
タッチ統合型 LCD モジュールは、TFT ディスプレイと、光学的に透明な接着剤を使用してディスプレイ表面に接着され た投影型容量性 (PCAP) 、表面容量性、または抵抗膜式タッチ センサーを組み合わせます。タッチ統合により、コントラストの低下や光学的アーティファクトの原因となるタッチ センサーとディスプレイ間のエア ギャップが排除され、アドオン タッチ オーバーレイと比較して光学的な鮮明さと機械的堅牢性の両方が向上します。
商用アプリケーションでは、セルフサービス キオスク、POS 端末、インタラクティブなウェイファインディング システム、コラボレーション ワークスペースなどのタッチ機能の需要がますます高まっています。タッチ統合モジュールは、制御された工場条件下でタッチ センサーとディスプレイを事前に位置合わせして接着することで統合プロセスを簡素化し、アドオン タッチ ソリューションを悩ませる位置合わせの問題や光学品質の問題を排除します。
LCD モジュールは、統合パッケージで完全なディスプレイ機能を提供し、動作するには電源接続とビデオ信号入力のみが必要です。このモジュール性により、ディスプレイ サブシステムの設計フェーズが不要になることで製品開発のスケジュールが短縮され、ディスプレイ統合の専門知識へのエンジニアリング投資が削減され、製品チームがディスプレイ関連の課題ではなく、中核となる製品の差別化要因にエンジニアリング リソースを集中できるようになります。
商用 LCD モジュールは、HDMI、DisplayPort、VGA、LVDS、MIPI DSI などの標準化されたビデオ インターフェイスをサポートし、商用機器で広く使用されている一般的なビデオ コントローラやシングルボード コンピュータとの互換性を確保します。この互換性により、ディスプレイの選択が簡素化され、製品開発中のインターフェイスの非互換性のリスクが軽減されます。
市販の LCD モジュールは、毎日 8 ～ 12 時間の使用を想定して設計された民生用ディスプレイではすぐに劣化してしまう、連続または連続に近いデューティ サイクルでの動作寿命を延長できるように設計されています。コンポーネントの選択では、コストの最小化よりも寿命を優先し、高品質の液晶材料、高温での長時間動作に耐えられる十分な熱マージンを備えた堅牢なバックライト LED、および要求の厳しい導入環境全体でパフォーマンスを維持する拡張温度定格の電子機器を採用しています。
Fannal を含む多くの LCD モジュール サプライヤーは、 標準モジュールを特定のアプリケーション要件に適合させる広範なカスタマイズ機能を提供しています。 Fannal カスタム LCD モジュールの機能には、修正された光学仕様 (輝度、コントラスト、色温度)、特殊なインターフェイス構成、カスタム カバー ガラス設計、耐湿性のためのコンフォーマル コーティング、 光学的接着、およびタッチ センサーの統合が含まれます。このカスタマイズの柔軟性により、アプリケーションに画一的な商品パネルの受け入れを強制するのではなく、製品固有のディスプレイ ソリューションが可能になります。
商用ディスプレイは、薄暗い室内照明から 100,000 ルクスを超える屋外の直射日光に至るまでの周囲照明条件で動作する必要があります。光学設計の考慮事項には、周囲光の反射を克服するのに十分な輝度レベル、周囲照明が高い場合でも画像の鮮明度を維持するコントラスト比、複数の位置から見たディスプレイの視野角の安定性などが含まれます。
高輝度商用モジュールは、光を再利用して視聴者に向ける輝度強化フィルム (BEF) やデュアル輝度強化フィルム (DBEF) などの光学強化フィルム、光の吸収を最小限に抑える高透過率の液晶材料、消費電力と熱負荷を管理しながら輝度を最大化する効率的な LED バックライト設計を使用しています。
毎日 16 ～ 24 時間稼働する商用ディスプレイは、コンポーネントの信頼性を脅かす持続的な熱負荷を生成します。 LED の劣化速度はジャンクション温度が 10°C 上昇するごとに約 2 倍になるため、ディスプレイの動作寿命全体にわたって輝度を維持するには熱管理が重要になります。
熱管理設計では、アルミニウム シャーシ コンポーネントを効果的なヒート シンク、戦略的な通気経路、および高輝度が必要ない場合の電力消費と発熱を削減するインテリジェントなバックライト調光として使用します。 Fannal の商用 LCD モジュールには、拡張温度動作テストを通じて検証された熱管理設計が組み込まれています。
商用電子機器は、米国の FCC Part 15、国際的な CISPR 32、医療、産業、および自動車アプリケーション向けの製品固有の EMC 規格を含む電磁適合性規制を満たさなければなりません。 EMI 対策済み LCD モジュールには、電源および信号接続上のフィルタリング コンポーネント、電磁放射を含むグランド プレーンを備えたシールドされたフレックス ケーブル アセンブリ、伝導放射を最小限に抑える制御されたインピーダンス インターフェイス回路が組み込まれています。
最新の LCD モジュールは、LVDS や eDP などの差動信号インターフェースを使用しており、シングルエンドのパラレル インターフェースと比較して優れた信号整合性を提供します。これらのインターフェイスは、電磁放射を心配することなく、より高い解像度と長いケーブル距離をサポートし、商用機器の筐体内のケーブル配線を簡素化します。
小売環境では、デジタル サイネージ、電子棚ラベル、インタラクティブな製品セレクター、および POS 端末用の LCD ディスプレイが導入されています。小売アプリケーションでは、店舗環境との美的統合、ブランド プレゼンテーションのための高画質、営業時間中のサービス中断を最小限に抑える信頼性が優先されます。 Fannal LCD モジュール ソリューションは、毎日 16 ～ 24 時間動作するように設計されたディスプレイと、ブランドに合わせた美しさのための包括的なカスタマイズを小売市場に提供します。
フードサービス環境におけるメニューボード、注文確認ディスプレイ、セルフオーダーキオスクには、油脂、湿気、強力な化学物質による頻繁な洗浄に耐えるディスプレイが必要です。 Fannal の 高輝度 LCD モジュール オプションは、光学的に接着されたカバー ガラス、幅広い動作温度範囲、および耐薬品性コーティングを備えており、これらの要求の厳しいアプリケーションに対応します。
空港、鉄道駅、交通機関の案内キオスクでは 、連続稼働環境に 大型 LCD ディスプレイが導入されています。 FANNAL 大型 LCD モジュール オプションは、輸送用途に必要な信頼性、拡張温度範囲、ネットワーク統合機能を提供します。
患者モニタリング、画像診断、臨床情報システム用の医療用ディスプレイには、厳しい光学要件と信頼性要件があります。 Fannal 医療用 LCD モジュール ソリューションは、IEC 60601-1 電気安全規格および DICOM GSDF 校正要件を満たしています。
仕様 | 商用グレードのLCD | 消費者グレードのLCD | 工業用グレードのLCD | 業界平均 |
|---|---|---|---|---|
毎日の営業時間 | 16～24時間 | 8～12時間 | 24時間 | 12～18時間 |
動作温度 | −20℃〜＋70℃ | −10℃〜＋60℃ | −30℃〜＋80℃ | −15℃〜＋70℃ |
バックライトの半減期 | 50,000 ～ 80,000 時間 | 30,000 ～ 50,000 時間 | 60,000 ～ 100,000 時間 | 40,000～70,000時間 |
明るさ（標準） | 500 ～ 1500 ニト | 250 ～ 500 ニト | 300 ～ 2000 ニト | 350 ～ 1000 ニト |
オプティカルボンディングが可能 | はい | レア | はい | はい |
アンチグレアコーティング | オプション | レア | オプション | オプション |
タッチ統合オプション | フルレンジ | 限定 | フルレンジ | 適度 |
保証期間 | 2～3年 | 1年 | 2～5年 | 1～2年 |
焼き付き耐性 | 高い | 適度 | 高い | 適度 |
屋外デジタル サイネージ、ドライブスルー アプリケーション、半屋外設置の拡大により、輝度定格が徐々に高くなっているディスプレイの需要が高まっています。定格 2000 ～ 3000 nit のディスプレイは、要求の厳しい屋外アプリケーションの標準になりつつあります。
コントロール ルーム、企業ロビー、小売環境におけるビデオ ウォール アプリケーションでは、1mm 未満の最小ベゼルを備えたディスプレイが求められます。 Fannal LCD モジュール オプションは、超狭ベゼル ビデオ ウォール構成をサポートします。
Fannal の 投影型静電容量式タッチ テクノロジーは、消費者が期待する応答性の高いマルチタッチ エクスペリエンスを提供するとともに、数百万回のタッチ サイクルを伴う商業展開の耐久性要件を満たします。
設置環境を十分ご検討の上、ディスプレイ仕様をご選択ください。屋内の商用アプリケーションは、屋外の導入に比べて要件が緩和されています。
LCD モジュールのインターフェイスがビデオ コントローラーまたはシングルボード コンピューターと一致していることを確認します。 Fannal LCD モジュールは、幅広い標準インターフェイスをサポートしています。
Fannal は 、光学仕様の変更、カスタム機械寸法、統合タッチ ソリューションなど、広範なカスタマイズを提供します。
Fannal は 、複数年のライフサイクルを持つ商用製品の長期供給を約束します。
LCD パネルは、生のディスプレイ ガラスです。 LCD モジュールには、パネルとバックライト、ドライバー電子機器、およびインターフェイス コネクタが組み込まれています。
毎日 8 ～ 12 時間以上稼働する場合、困難な環境で使用する場合、または延長保証が必要な場合は、商用グレードを選択してください。
毎日 16 時間のバックライト動作で 50,000 ～ 80,000 時間の耐用年数は 8 ～ 14 年になります。
ほとんどの故障はバックライトまたは電子機器で発生します。通常、モジュールレベルの交換はコンポーネントの修理よりも現実的です。
直射日光が当たる屋外ディスプレイでは、通常、信頼性の高い可読性を得るために 1500 ～ 2500 ニットが必要です。
オプティカルボンディングによりエアギャップ反射が排除され、コントラスト比が 10% ～ 50% 向上し、ディスプレイ アセンブリが強化されます。
市販の LCD モジュールは、膨大な範囲のビジネス業務にビジュアル コミュニケーション層を提供します。 Fannal 商用 LCD モジュール機能は、商用アプリケーションに必要な長時間動作、環境堅牢性、供給信頼性などの厳しい要件に対応します。技術仕様、品質の差別化要因、利用可能なカスタマイズ オプションを理解することで、情報に基づいたディスプレイの選択決定が可能になります。
