ホームページ » 製品 » TFTディスプレイ » 産業用ディスプレイ » 3.97インチ産業用TFT LCDディスプレイモジュール480×800 RGB/SPI

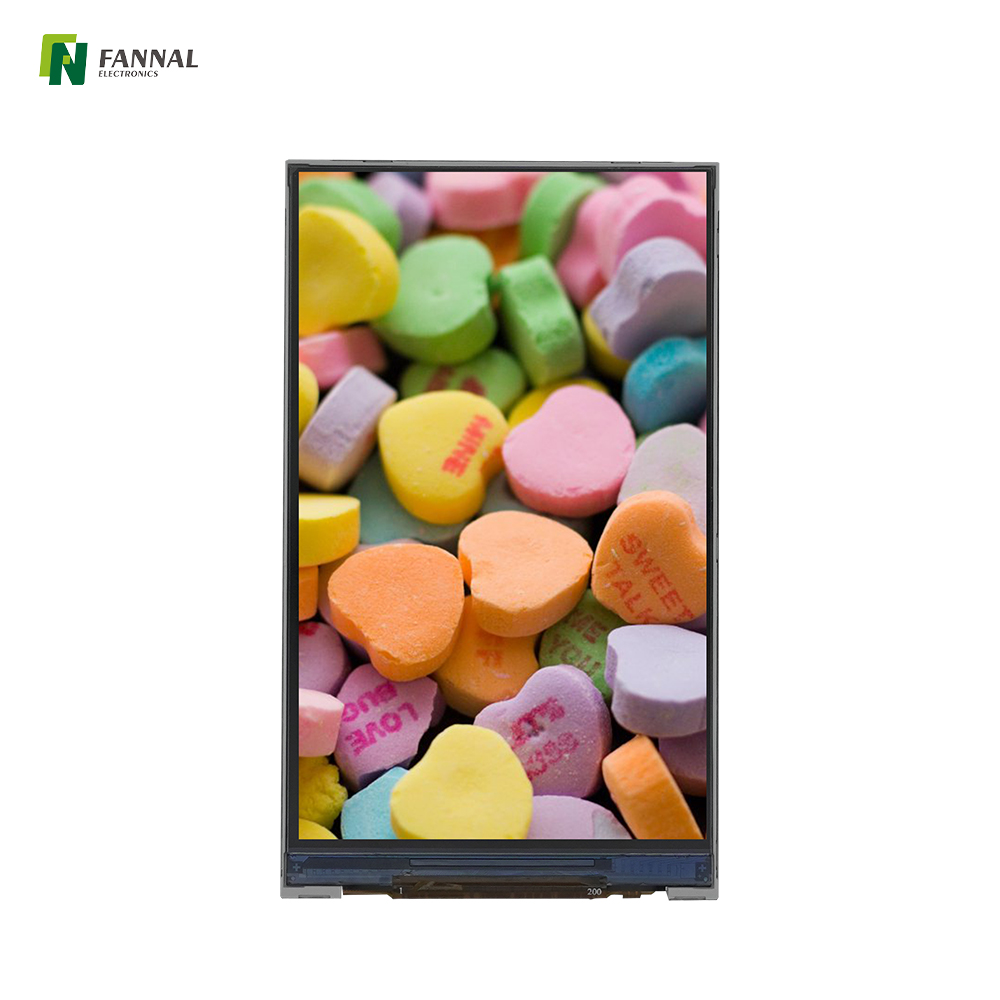

3.97インチ産業用TFT LCDディスプレイモジュール480×800 RGB/SPI

3.97インチ産業用TFT LCD

モデル：
FN0397D002A
製品ブランド：
FANNAL
サイズ(インチ)：
3.97
表示AA(mm)：
51.84(H)×86.4(V)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
インターフェイスを表示します：
RGB/SPI
解決：
480x800
方向：
85/85/85/85
明るさ（CD/m²）：
300

数量：
可用性ステータス:





問い合わせバスケットに追加

3.97インチ産業用TFT 産業用TFT液晶ディスプレイ

特徴

図面と仕様

アプリケーション

カスタマイズ

よくある質問

主な特長 – 3.97インチ産業用TFT LCD

工業用グレードの IPS TFT パネル — 広視野角 85/85/85/85 により、あらゆる方向から一貫した色とコントラストを保証します。
解像度とサイズ —コンパクトな対角 3.97 インチのアクティブエリア (51.84 × 86.4 mm) に 480 × 800ピクセルが あり、鮮明な UI と視覚要素を実現します。
堅牢な輝度 — 300 cd/m² の輝度により、 屋内および半屋外の環境でも良好な視認性をサポートします。
柔軟なインターフェイス — 標準の RGB および SPI インターフェイスにより、マイクロコントローラー、SoC、および組み込みシステムとの簡単な統合が可能になります。
幅広い動作温度 — 産業条件向けに設計: -20°C ～ +70°C (動作時)、および -30°C ～ +80°C (保管時)。
スリムでコンパクトなデザイン — スペースに制約のある製品向けに最小限の厚さ (~2.15 mm)。
オプションのアドオン - 静電容量式タッチパネル (CTP)、AD ボード、バックライトモジュール、およびターンキー統合用のワイヤリングハーネスと互換性があります。

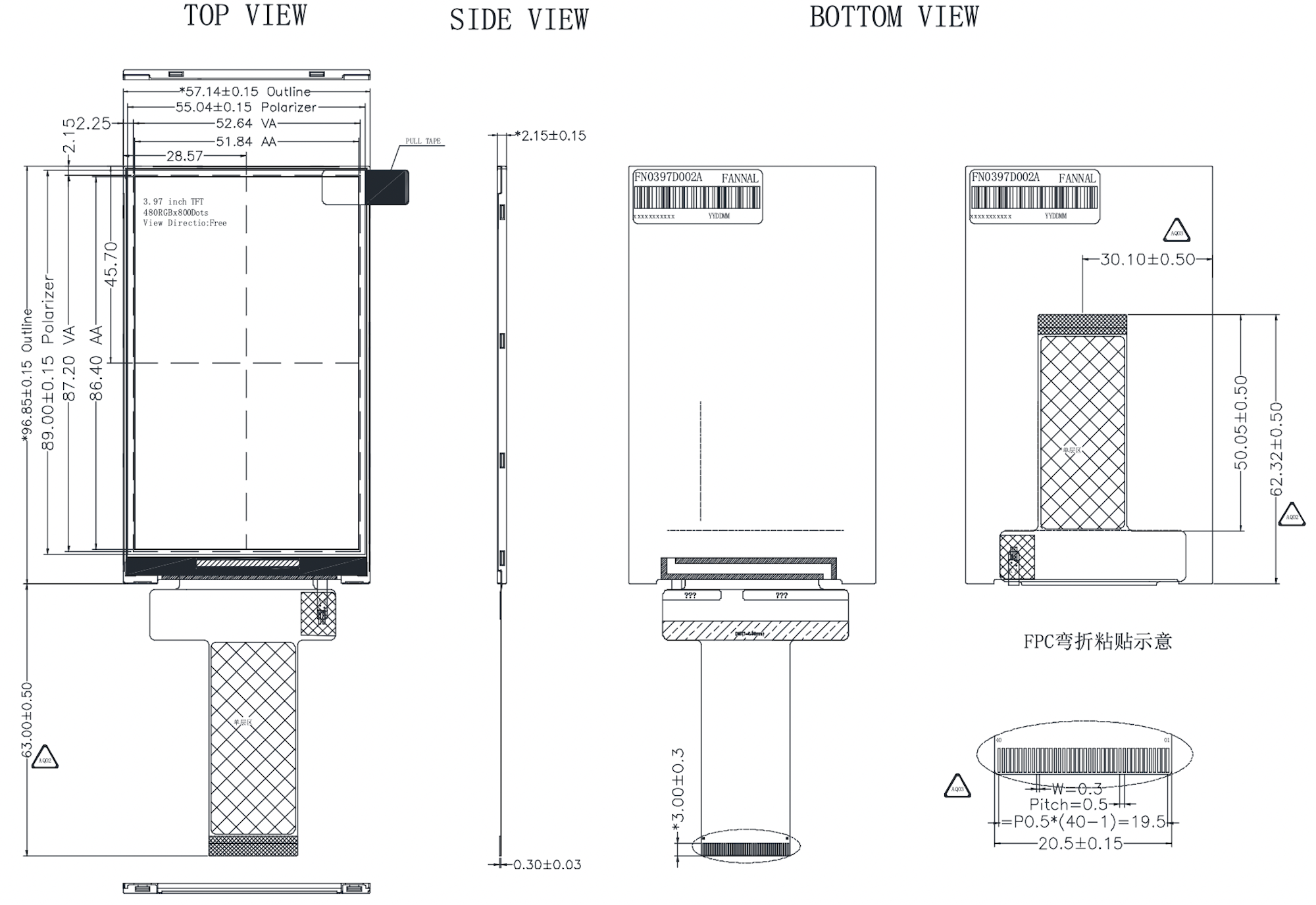

描画

仕様

一般仕様

パラメーター	仕様	ユニット
液晶サイズ	3.97(対角)	インチ
解像度比	480(H)×800(V)	ピクセル
ピクセルピッチ	0.108(H)×0.108(V)	mm
アクティブエリア	51.84(H)×86.4(V)	mm
モジュールサイズ	57.14(幅)×96.85(高さ)×2.15(奥行き)	mm
表示モード	通常は黒、透過的	-
インタフェース	RGB / SPI	-
画素配列	RGB-verticalストライプ	-
視線方向	全て	時
電源	2.8	V
消費電力	TBD	W
重さ	TBD	g
輝度	300(標準)	cd/平方メートル
ドライバーIC	シトロニクス	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃

ピンの定義

ピン番号	シンボル	I/o	説明
1	レダ	P	LEDパワーアノード。
2-3	レッド	P	LED パワーカソード。
4	GND	P	パワーグラウンド
5	VDD	P	電源2.8V。
6	リセット	I	グローバルリセット。アクティブロー、内部プルハイ。
7-8	NC	-	接続なし
9	SDA	I/o	シリアル通信データ入力。
10	SCK	I	シリアル通信クロック入力。
11	CS	I	シリアル通信チップの選択。
12	PCLK	I	クロック入力ピン。
13	de	I	データは信号入力を有効にします。
14	vsync	I	垂直同期入力。
15	hsync	I	水平同期入力。
16-33	DB0-DB17	I	DB0～DB5：青データ、DB6～DB11：緑データ、DB12～DB17：赤データ。
34	GND	P	パワーグラウンド
35-39	NC	-	接続なし
40	GND	P	パワーグラウンド

電気的特性

パラメーター	シンボル	分	タイプ。	マックス。	ユニット
デジタル電源電圧	VDD	2.5	2.8	3.6	V
インターフェース動作電圧	vddi	1.65	1.8	3.3	V
レベル入力電圧	VIH	0.7VDDI	-	vddi	V
レベル入力電圧	vil	GND	-	0.3VDDI	V
レベル出力電圧	voh	0.8VDDI	-	vddi	V
レベル出力電圧	Vol	GND	-	0.2VDDI	V

バックライトの特性

パラメーター	シンボル	分	タイプ。	マックス。	ユニット
前方電流電圧	VF	21.6	24.0	26.4	V
フォワード電流	もし	-	20	-	Ma
バックライト電力消費	WBL	-	0.48	-	W
LED Lifetime	-	30000	-	-	HRS

産業および商業の使用例

この 3.97 インチ産業用 TFT ディスプレイは、複数の分野にわたるコンパクトな組み込みビジュアルインターフェイスに最適です。

産業用制御および HMI スクリーンファクトリー
オートメーションおよび機器のダッシュボードにおける小型機械の制御パネルおよび HMI ディスプレイ。
ポータブル機器およびハンドヘルド機器
明確なグラフィック UI を必要とするフィールドテスター、測定機器、産業用ハンドヘルドユニット。
医療および検査機器
小型の診断ディスプレイ、設定パネル、機器ステータスのフィードバック画面。
コンシューマーエッジ商用製品
アクセス端末、コンパクト POS コントローラー、自動販売機 UI、スマートアプライアンス。
自動車/交通インターフェース
クラスターサブディスプレイ、車両内の二次情報ディスプレイ、フリートデバイス (RGB/SPI がサポートされている場合)。
組み込みシステムおよびプロトタイピングプラットフォーム
パラレルまたはシリアルインターフェイスをサポートするマイクロコントローラー (MCU) および SBC プラットフォームを使用したラピッドプロトタイピング。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

Q1: この 3.97 インチディスプレイに対する ST7701SN ドライバ IC の利点は何ですか?

回答: ST7701SN は、優れた色安定性を備えた高解像度ディスプレイをサポートする高度に統合されたドライバー IC です。これにより、ハンドヘルド産業用デバイスにとって重要な低消費電力を維持しながら、モジュールが複雑な UI グラフィックスをスムーズに処理できるようになります。

Q2: この LCD モジュールには RGB インターフェイスと SPI インターフェイスの両方を使用できますか?

答え: はい。このディスプレイは RGB インターフェイスと SPI インターフェイスの両方をサポートしており、エンジニアに優れた柔軟性を提供します。コントローラの機能に応じて、簡単なコマンド初期化には SPI を使用し、高速ビデオデータ送信には RGB を使用できます。

Q3: この 3.97 インチの画面はどの角度からでも読み取り可能ですか?

回答: はい、「オール」ビュー方向の「ノーマリーブラック」透過型ディスプレイモードを備えています。これにより、グレースケールの反転や色の変化がなく、鋭角から見ても鮮明な視認性が得られます。

Q4: このディスプレイは厳しい工業用温度に耐えられますか?

答え: もちろんです。産業用の信頼性を備えた設計で、動作温度範囲は -20 °C ～ +70 °C で、-30 °C ～ +80 °C の環境で保管できます。

Q5: Fannal は、この 3.97 インチ LCD に適合するタッチパネルを提供していますか?

回答: はい、カスタマイズされた投影型静電容量方式 (PCAP) または抵抗膜式タッチパネルと光学接着サービスを提供して、プロジェクトに完全に統合されたタッチディスプレイアセンブリを作成できます。
