カスタムディスプレイメーカー OEM TFT およびインセルソリューション

構成可能な LCD パネル、インターフェイス設計、バックライト、ドライバーボードオプションを備えた OEM カスタムディスプレイ。
自動車、産業、屋外、医療用途で実証されています。
長期にわたる OEM 供給による認定生産。

カスタム TFT ディスプレイオプション

LCDパネル、インターフェースデザイン、バックライト、ドライバーボードはすべて要件に応じて選択できます。

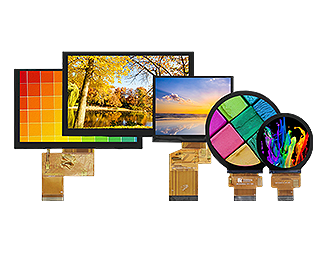

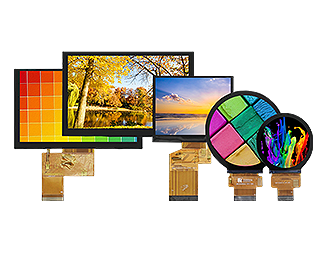

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA。
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ~ 70°C)、車載用 (-30 ~ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

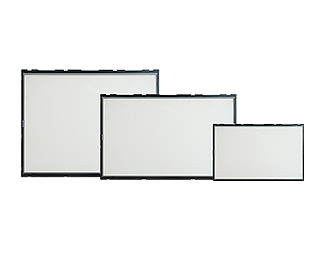

バックライト

• モジュールの材質オプション: 金属 / プラスチック / 金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

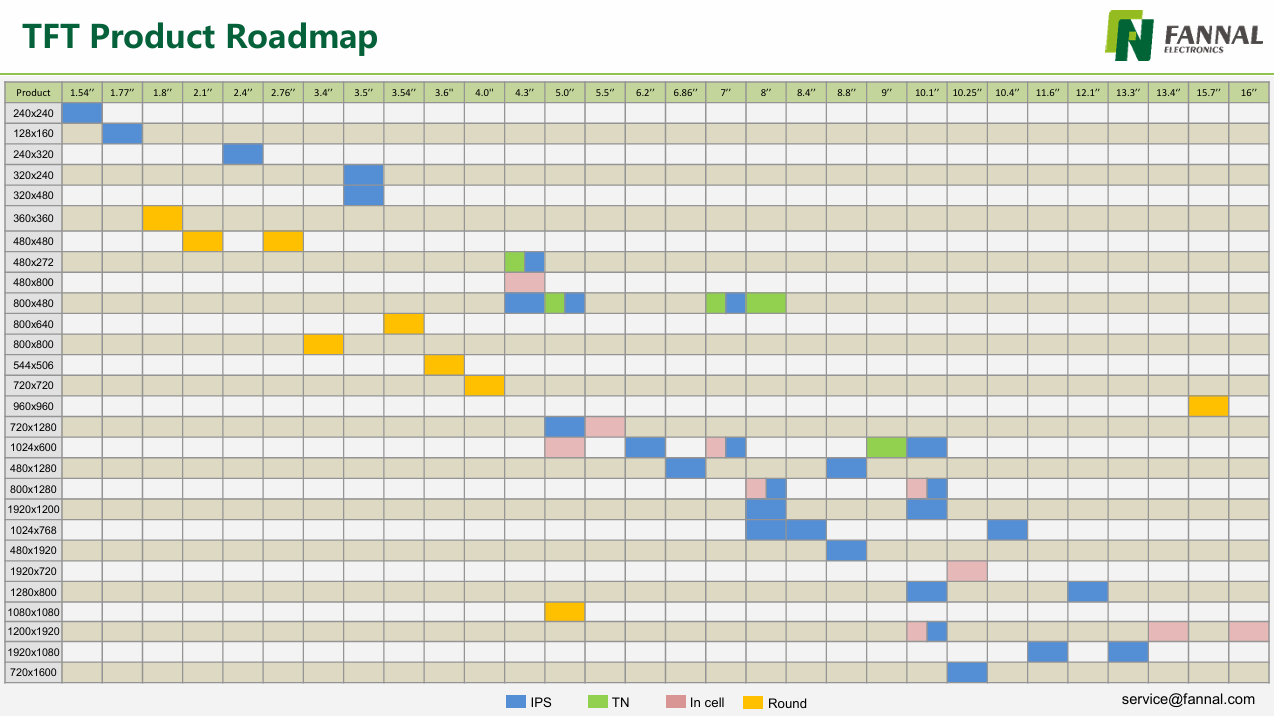

FANNAL は標準製品も提供します。

ダウンロード

カスタムセル内ディスプレイ

追加のタッチパネルに依存する従来の TFT ディスプレイとは異なり、インセル技術はタッチセンシングを LCD 構造に直接統合します。

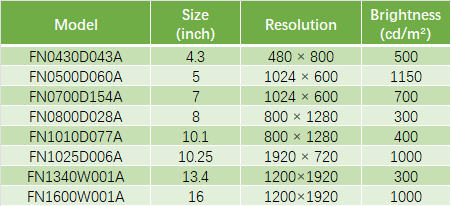

以下は当社の標準的なセル内ディスプレイ構成であり、カスタマイズの参考ソリューションとして機能します。

セル内カスタマイズについて話し合う

インセル技術の主な利点はコスト削減です。
タッチ機能を備えた同じディスプレイサイズの場合、インセルソリューションはモジュールの総コストを最大 20% 削減できます。

インセルの方がコスト効率が高い理由

外部タッチセンサーなし

タッチ電極は LCD セルに統合されています。

個別のタッチコントローラー IC が

不要コンポーネントが少なくなり、BOM コストが削減されます。

接着工程が 1 つ減り、

製造工程と組立コストが削減されます。

技術的なメモ
インセルタッチには、正確な信号調整とシステムレベルのデバッグが必要です。この統合の複雑さには、
当社が提供する 強力なエンジニアリング能力が必要です。

ケーススタディ

さまざまな業界のクライアントの成功事例から、お客様の要件との類似点があるかどうかを確認します。

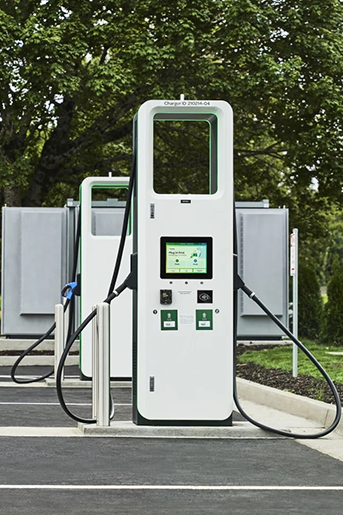

屋外産業用ディスプレイ

顧客の要件:
顧客は、屋外での優れた視認性と少なくとも 5 年の耐用年数を維持しながら、降雪や極度の高温などの過酷な屋外環境でも確実に動作できるディスプレイを必要としていました。

FANNAL ソリューション:
FANNAL は、-40°C ～ 90°C で安定した動作が可能な高性能産業用 LCD ディスプレイモジュールを提供しました。これには、1500 cd/㎡の高輝度システムと 50,000 時間の寿命 LED バックライトが装備されており、極端な条件下でも鮮明で安定した視覚パフォーマンスを保証します。

結果:
お客様からは、ディスプレイは厳しい気象条件でもスムーズな動作と高い視認性を維持し、期待を上回る性能と信頼性が得られたと報告されました。

高信頼性カスタムディスプレイ

顧客の要件:
顧客は、カスタム形状のインターフェイス、強力な EMI 保護、高い安定性、および長期供給保証を備えた、既存のメインボードと完全に互換性のあるディスプレイを必要としていました。

FANNAL ソリューション:
FANNAL は、顧客のメインボード仕様に従って PIN の定義と間隔をカスタマイズし、電磁シールド設計を実装し、信号の安定性と EMI 耐性を強化するために電源回路を最適化しました。すべてのコンポーネントは、長期にわたり信頼できるサプライヤーから調達されました。

結果:
ディスプレイは、安定した干渉のないパフォーマンスを備えた完全なメインボード互換性を実現しました。お客様は、その信頼性と供給の安定性を高く評価し、システム全体の一貫性と効率を向上させました。

多様なアプリケーションにわたる実証済みのプロジェクト

ディスプレイ統合における実証済みの専門知識により、FANNAL は産業、医療、屋外、自動車、自動販売機などのプロジェクトをサポートしてきました。アプリケーション — 現実世界で実行されるカスタマイズされたソリューションを提供します。

0

産業プロジェクト

0

鉄道プロジェクト

0

アウトドアプロジェクト

0

ジムプロジェクト

0

医療プロジェクト

0

自動車プロジェクト

0

埋め込みプロジェクト

0

自動販売プロジェクト

0

キオスクプロジェクト

0

バイクプロジェクト

0

掘削機プロジェクト

0

電動自転車プロジェクト

表示の処理フロー図

切断、洗浄、取り付け、接着、AOI検査、バックライトの組み立て、観察エージングなどの重要な製造プロセスは、完全に社内で行われます。

細胞の切断

セルの洗浄

偏光フィルム貼り付け

COG&FOGボンディング

AOI検査

バックライトアセンブリ

観察の老化

よくある質問

具体的な詳細をお探しですか?詳細な FAQ をご覧ください。ご不明な点がございましたら、お気軽にお問い合わせください。

Q お客様支給のLCDモジュールを接着できますか?

A
はい。 Fannal は、OEM 光学ボンディングをサポートしています。つまり、完全な光学的および電気的互換性を確保しながら、お客様が用意した LCD モジュールを当社のカスタムカバーガラス、タッチスクリーン、または AD ボードと統合します。
Q 開発コストを負担せずにディスプレイやタッチスクリーンを購入できますか?

A はい、当社の標準製品は開発費用なしで購入できます。
Q FANNAL はタッチスクリーンをカスタマイズできますか?

A はい、FANNAL はタッチスクリーンソリューションを提供しています。詳細については、[カスタムタッチスクリーン』のページです。
Q 既存の車両システムとの統合をサポートしていますか?

A 当社の車載ディスプレイは、システム統合が容易で、一般的な車載アーキテクチャと互換性があるように設計されています。当社のエンジニアリングチームは、お客様と緊密に連携して、開発中に機械的、電気的、光学的要件を調整します。
Q ディスプレイはどのようなタイプの自動車アプリケーション向けに設計されていますか?

A 当社の車載ディスプレイソリューションは、デジタルインストルメントクラスター、センターインフォテインメントシステム、ナビゲーションディスプレイ、後部座席のエンターテイメント、補助車両制御インターフェイスなど、複数の車載アプリケーションで使用されています。各アプリケーションは、光学性能、タッチ動作、機械的統合の点で個別に調整できます。
Q インセル技術は LCD とタッチよりも費用対効果が高いですか?

A 費用対効果は、量、設計の複雑さ、システム要件によって異なります。インセルではコンポーネント数を減らすことができますが、標準的な TFT と外部タッチソリューションに比べて、初期エンジニアリングの労力が大きくなる可能性があります。
Q セル内タッチは外部 PCAP タッチと同じくらい信頼性がありますか?

A 信頼性は使用条件によって異なります。制御された環境では、インセルタッチはインターフェイス層を減らして安定したパフォーマンスを提供します。強化されたカバーガラスや高度なタッチ調整が必要な過酷な環境では、外部 PCAP ソリューションがより優れた柔軟性を提供する可能性があります。
Q インセルはあらゆる産業用途に適していますか?

A 必ずしもそうとは限りません。インセルディスプレイは、スリムなデザイン、コンパクトな統合、光学的透明性が優先されるアプリケーションに最適です。厚いカバーガラス、重い手袋での操作、または極度の耐衝撃性が必要な環境では、外部タッチを備えた従来の TFT の方が適している可能性があります。
Q インセル技術によりディスプレイの画質は向上しますか?

A インセル自体は、LCD のネイティブ解像度や色のパフォーマンスを変更しません。その主な利点は、光学層の数を減らすことで、従来の LCD と外部タッチ構造と比較して光透過率を向上させ、内部反射を最小限に抑えることができます。
Q OEM カスタムディスプレイの注文のリードタイムはどれくらいですか?

A リードタイムはディスプレイの種類、仕様、生産量によって異なります。 FANNAL はクライアントと緊密に連携して、カスタムディスプレイ製造の実現可能なタイムラインを提供します。
