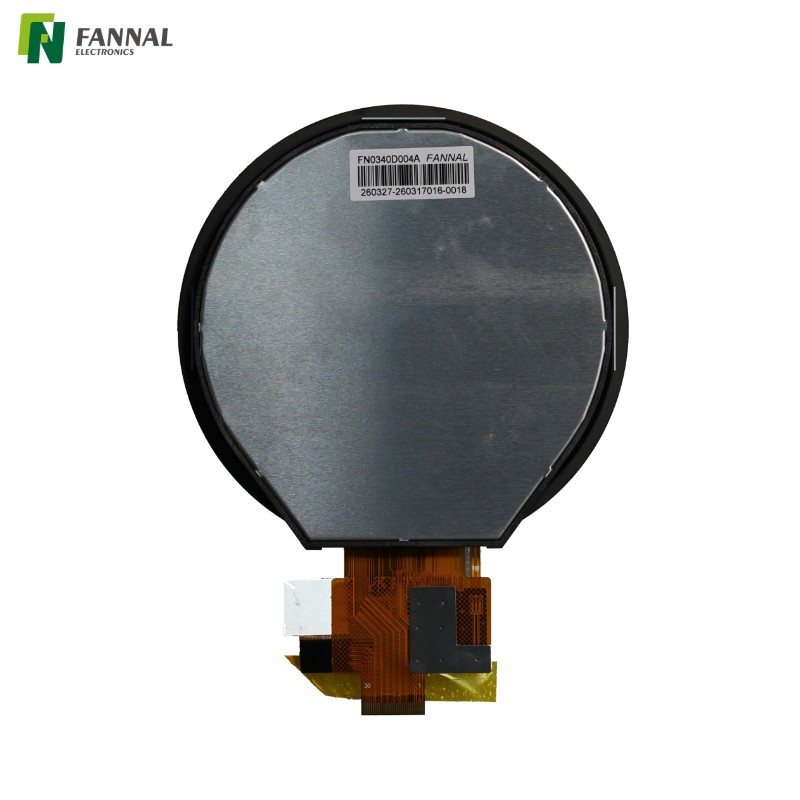

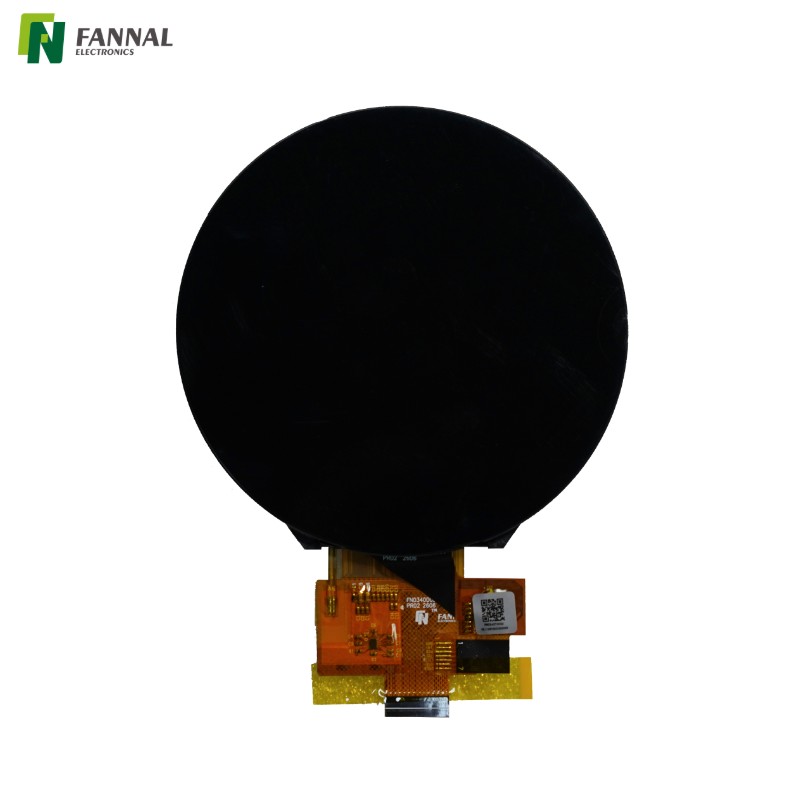

3.4インチ円形TFT LCDタッチディスプレイ | 800×800 MIPI IPS

3.4インチ円形TFTタッチディスプレイの用途

容量性タッチを統合した3.4 インチ円形 TFT LCD は 、従来の長方形ディスプレイが適さないコンパクトで最新のインターフェイス向けに設計されています。を備えた 解像度 800×800 の, MIPI インターフェイスと G+G タッチ構造この 円形タッチ ディスプレイは、 次のアプリケーションで広く使用されています。

● スマートホームコントロールパネル

サーモスタット、HVAC コントローラー、中央ホーム オートメーション システムに最適で、 円形 TFT LCD が 直感的なタッチ インタラクションを維持しながら製品の美しさを高めます。

● スマート家電とキッチン機器

応答性の高いタッチとクリーンな UI デザインを備えたコンパクトな 3.4 インチ円形 LCD を必要とするコーヒーマシン、オーブン、およびハイエンド家電に適しています。

● 産業用制御インターフェース

軽工業機器や組み込み制御パネルに使用され、 丸いタッチ ディスプレイにより、 使いやすさを損なうことなくスペース効率の高い HMI 統合が可能になります。

● IoT とスマートデバイス

マルチタッチ機能を備えた視覚的に特徴的な 円形 TFT LCD モジュールを 必要とするスマート ハブ、センサー、接続デバイスに最適です。

● 医療機器および携帯機器

コンパクトなサイズ、安定したタッチ、鮮明な表示性能が要求されるポータブル診断機器やウェアラブル周辺機器に適用できます。

自動車	支払いシステム	交通機関	e-bike
屋外	産業用パネル	医療機器	フィットネス機器
エンジニアリング工場	バイク	自販機	ホームアプリケーション

カスタマイズ

産業、医療、組み込みシステムにわたるさまざまな統合要件をサポートするために、 FANNAL はディスプレイ、タッチ、オプティカル ボンディングの柔軟なカスタマイズ サービスを提供します。

1. カスタム表示オプション

液晶パネル

サイズ範囲: 1.77インチ – 15.6インチ

• パネルパートナー: BOE、Innolux、JDI、Hannstar、CTC、TCL、Tianma

• パネル技術： IPS / TN / LTPS

• 動作温度オプション

  • 工業用： -20℃～70℃

  • 自動車: –30°C ～ 85°C

インターフェース設計

• カスタム FPC 形状、長さ、ピン定義

• インターフェイスのサポート: SPI / MCU / RGB / MIPI / LVDS / eDP

• さまざまなホストプラットフォーム向けのオプションの信号変換

• EMIシールドと回路の最適化 による安定した信号伝送

バックライトシステム

• 構造材質： 金属 / プラスチック / 金属とプラスチックのハイブリッド

• 明るさのオプション: 標準から超高輝度まで

• 最大輝度: 最大 3000 cd/m² (太陽光で読み取り可能)

• バックライト寿命: 最大 50,000 時間

ドライバーボード

• インターフェイスオプション: RGB / VGA / HDMI / LVDS / DVI / Type-C

• カスタム TFT LCD モジュール と互換性があります

• 安定した画像伝送と長期信頼性 を実現する最適化設計

2. カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65 インチ

• センサー構造： G+G / G+F+F

• 産業および自動車環境 向けに設計

サポートされているタッチ機能:

• マルチタッチ

• 防水タッチ

• グローブタッチ

• パッシブスタイラス

• ジェスチャーコントロール

• パームリジェクション

動作温度オプション:

• 工業用： -20℃～70℃

• 自動車: –30°C ～ 85°C

タッチコントローラー(IC)

• サポートされている IC パートナー: EETI、ILITEK、Goodix、FocalTech、Cypress、Microchip

• FANNAL 社内ファームウェアのチューニングとタッチの最適化

• 優れた 耐干渉性能

• 長期にわたる産業上の安定性 を考慮した設計

• EMI/RFI 準拠のための EMC エンジニアリング サポート

カバーレンズ

材料オプション:

• ガラス： 0.55～10.0mm

• PMMA： 0.5～3.0mm

• PC： 0.1～1.0mm

カスタムカバーデザイン:

• CNC加工

• 熱間曲げ

• 2.5D/3Dカバーガラス

• セラミック印刷

• PMMA一体構造

利用可能な表面処理:

• AG / AR / AF (3A 光学処理)

• 抗菌コーティング

• 防爆補強

3. オプティカルボンディングオプション

FANNAL は、 ディスプレイの可読性、耐久性、環境信頼性を向上させる複数の光学接着技術を提供します.

オプティカルボンディングは次のことに役立ちます。

• 日光の下での可読性を 向上させる

• 内部反射 を低減する

• 耐衝撃性の 向上

• 長期信頼性の 向上

FANNALについて

2011 年に設立された FANNAL はタッチ ディスプレイ ソリューションのスペシャリストであり、高品質の製品と技術サービスを世界中に提供しています。当社は社内でカスタム ディスプレイ、PCAP タッチ スクリーン、光学接着を設計および製造しています。当社のソリューションは、産業、屋外、医療、自動車、その他のアプリケーションに役立ちます。

当社はによって財政的に支援され、急成長しているハイテク企業です。 、電子デバイスと組み込みコンピューティングのヨーロッパのリーダーである当社はSECO ISO 9001、ISO 14001、ISO 45001、ISO 13485、および IATF 16949 認証を取得しています。当社の製品は REACH および RoHS に準拠しており、ご要望に応じてテストレポートまたは宣言書を入手できます。

安定した品質とエンジニアリング サポートにより、FANNAL はお客様が競争力を維持し、世界中で製品を差別化できるよう支援します。

豊富な経験: TFT ディスプレイ、 AMOLED ディスプレイ 、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における15 年の経験。

ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス

グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート.

強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。

信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。

品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。

よくある質問

1. この 3.4 インチ円形 TFT LCD は屋外での使用に適していますか?

この円形 TFT LCD は、直射日光の当たる環境には適していません。 標準的な明るさは 550 nit で、屋内または半屋外の用途に適しています。屋外で使用する場合、視認性を確保するには、通常、より高い輝度 (≥1000 nits) と反射防止コーティングなどの追加の光学強化が必要です。

2. 長方形のディスプレイと比較した円形タッチ ディスプレイの利点は何ですか?

ラウンドタッチディスプレイは、優れたデザインの柔軟性と視覚的な差別化を実現します。 円形の UI レイアウトが可能になり、スマート ホーム コントロールや家電製品などのアプリケーションに最適です。長方形のディスプレイはコンテンツ領域を最大化しますが、 美観、ブランドアイデンティティ、および直感的な回転スタイルのインタラクションが重要な場合は 円形の TFT LCD が好まれます。

3. 3.4 インチ円形 LCD はカスタマイズをサポートしていますか?

はい、この円形 TFT LCD はアプリケーション要件に基づいてカスタマイズできます。 一般的なオプションには、カバーガラスの厚さ、表面処理 (AG/AF/AR)、輝度調整、インターフェイス調整が含まれます。特定のプロジェクトでは、さまざまな産業または組み込みシステムのニーズに合わせて機械構造とタッチ感度を最適化することもできます。

4. 円形 TFT LCD の UI を設計する際に考慮すべき点は何ですか?

円形 TFT LCD の UI デザインでは、円形レイアウトとコンテンツ階層を優先する必要があります。 長方形のディスプレイとは異なり、角が利用できないため、設計者は重要な情報を端の近くに配置することを避ける必要があります。アイコンの配置、フォントのスケーリング、タッチ ゾーンを最適化することで、使いやすさが向上し、ラウンド タッチ ディスプレイの全体的なエクスペリエンスが向上します。

5. 光学接着により、この丸いタッチ ディスプレイのパフォーマンスがどのように向上しますか?

オプティカルボンディングにより、ディスプレイの鮮明さと耐久性が大幅に向上します。 TFTとカバーガラス間のエアギャップをなくすことで内部反射を低減し、コントラストを向上させます。の場合 円形 TFT LCD、これにより構造強度も向上し、結露のリスクが最小限に抑えられるため、要求の厳しい環境における信頼性が高まります。

6. MIPI インターフェイスはすべての組み込みシステムと互換性がありますか?

MIPI インターフェイスにはホスト プロセッサとの互換性が必要です。 ARM ベースのプラットフォームなどの高速組み込みシステムでよく使用されます。ただし、設計者は、MCU または SoC が MIPI DSI をサポートしていることを確認する必要があります。そうでない場合は、適切な統合のために追加のブリッジ IC または代替インターフェイスが必要になる場合があります。
