FN0620D002C
FANNAL
6.2
-30〜80
-30〜85
1024×600
全て
1500
カスタマイズ可能
RGB 24bit
| 数量： | |
|---|---|

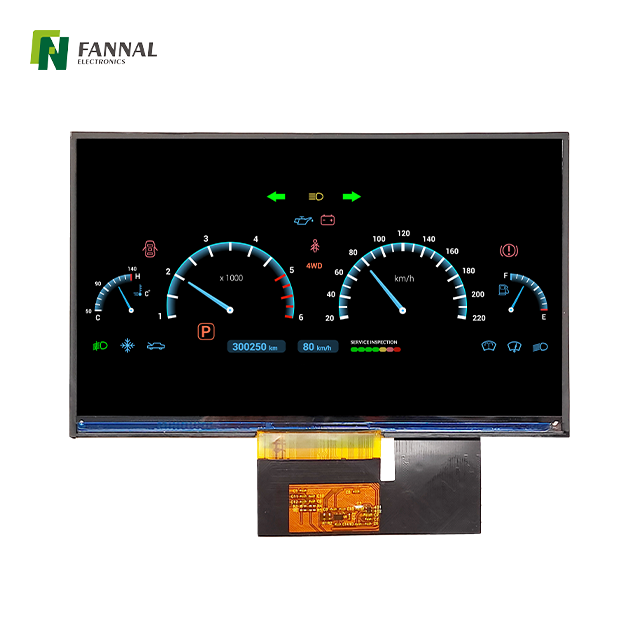

1024x600解像度、RGBインターフェイス、1500CD/m²の輝度を備えた6.2インチTFTディスプレイは、自動車用途の重要なコンポーネントです。車両に高品質の視覚インターフェイスを提供し、さまざまな機能を統合し、運転体験の知性と利便性を向上させます。車両情報表示に対するドライバーのニーズを満たすだけでなく、車両の全体的な価値と競争力も高めます。
高輝度バックライト (1500 cd/m²)
最適化された LED バックライトにより、日光、車室内、または屋外の筐体でもディスプレイの鮮明な視認性が保証されます。
太陽光でも読み取り可能なディスプレイ
強い周囲照明の下でも画像の鮮明さ、色の精度、コントラストを維持します。
コンパクトなサイズと組み込み統合 解像度
1024×600 の 6.2 インチ フォーム ファクタ - 車載、産業用、ポータブル組み込みデバイスに最適です。
過酷な条件下でも信頼性の高い性能を発揮
温度変化、振動、長期使用下でも安定した動作を実現します。
柔軟なカスタマイズ オプション
インターフェイス オプション、バックライト調整、保護カバー ガラス、および特定の OEM/ODM 要件に対応するオプションのオプティカル ボンディング。

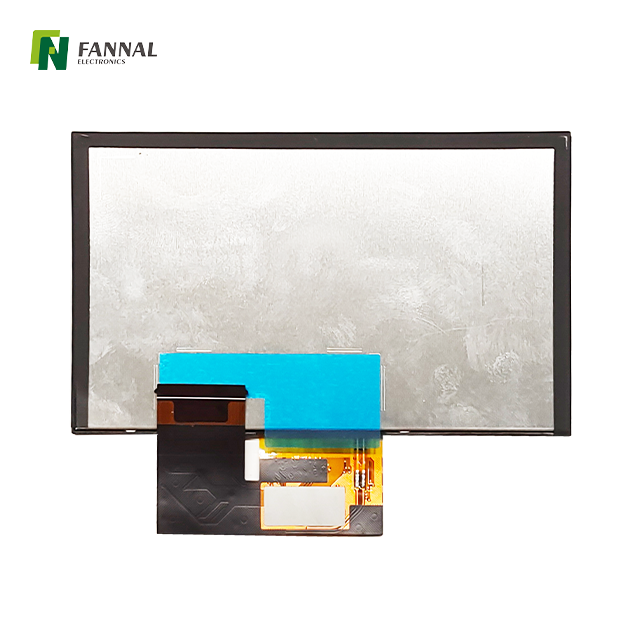

LCDサイズ（インチ）： | 6.2（対角線） |
解決： | 1024（H）×600（V） |
ピクセルピッチ： | 0.13425（h）x0.12872（v） |
アクティブエリア（mm）： | 137.472（H）×77.232（V） |

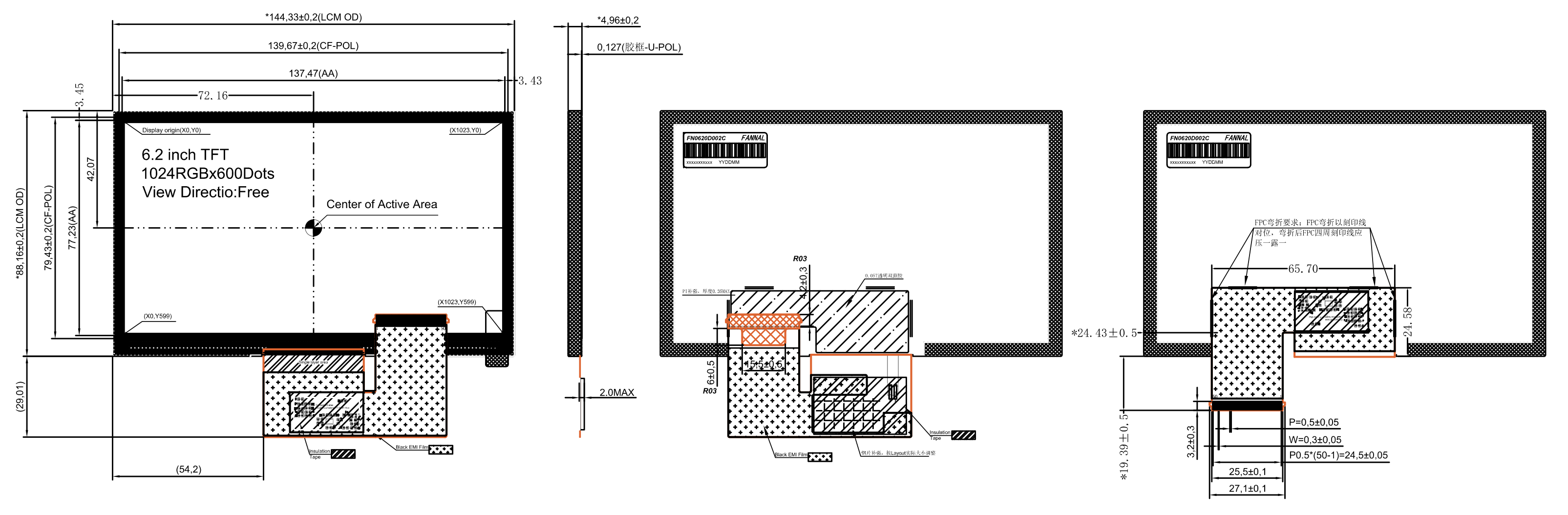

モジュールサイズ（mm）： | 144.33（w）×88.16（h）×4.96（d） |
表示モード（mm）： | 通常は黒、透過的 |
インタフェース： | RGB 24bit |
方向を見る： | 全て |
| 輝度（CD/M2）： | 1500（typ。） |
動作温度（°C）： | -30〜+80 |
貯蔵温度（°C）： | -30〜+85 |
| ピン番号 | シンボル | I/o | 説明 |
| 1-2 | レダ | P | LEDバックライトのパワー（アノード）。 |
| 3-4 | レッド | P | LEDバックライトのパワー（カソード）。 |
| 5 | GND | P | 地面。 |
| 6 | NC | - | 接続なし。 |
| 7 | VDD | P | デジタル回路の電源。 |
| 8 | NC | - | 接続なし。 |
| 9 | de | I | RGBデータは信号を有効にします。 |
| 10 | vsync | I | RGBフレーム同期信号。 |
| 11 | hsync | I | RGBライン同期信号。 |
| 12 | B7 | I | 青いデータビット7。 |
| 13 | B6 | I | 青いデータビット6。 |
| 14 | B5 | I | 青いデータビット5。 |
| 15 | B4 | I | 青いデータビット4。 |
| 16 | B3 | I | 青いデータビット3。 |
| 17 | B2 | I | 青いデータビット2。 |
| 18 | B1 | I | 青いデータビット1。 |
| 19 | B0 | I | 青いデータビット0。 |
| 20 | G7 | I | グリーンデータビット7。 |
| 21 | G6 | I | グリーンデータビット6。 |
| 22 | G5 | I | グリーンデータビット5。 |
| 23 | G4 | I | グリーンデータビット4。 |
| 24 | G3 | I | グリーンデータビット3。 |
| 25 | G2 | I | グリーンデータビット2。 |
| 26 | G1 | I | グリーンデータビット1。 |
| 27 | G0 | I | グリーンデータビット0。 |
| 28 | R7 | I | 赤いデータビット7。 |
| 29 | R6 | I | 赤いデータビット6。 |
| 30 | R5 | I | 赤いデータビット5。 |
| 31 | R4 | I | 赤いデータビット4。 |
| 32 | R3 | I | 赤いデータビット3。 |
| 33 | R2 | I | 赤いデータビット2。 |
| 34 | R1 | I | 赤いデータビット1。 |
| 35 | R0 | I | 赤いデータビット0。 |
| 36 | GND | P | 地面。 |
| 37 | DCLK | I | 入力データのクロック。 |
| 38 | GND | I | 地面。 |
| 39 | Shlr | I | 左/右選択; H：左から右。 L：左から左。 |
| 40 | updn | I | アップ/ダウン選択; H：ダウンまで。 L：アップまで。 |
| 41-43 | NC | - | 接続なし。 |
| 44 | リセット | I | グローバルリセットピン。 |
| 45 | CS/NC | - | 接続なし。 |
| 46 | SCL/NC | - | 接続なし。 |
| 47 | SDI/NC | - | 接続なし。 |
| 48 | GND | I | 地面。 |
| 49-50 | NC | - | 接続なし。 |
| パラメーター | シンボル | 分 | タイプ。 | マックス。 | ユニット |
| アナログ電源電圧 | VDD | 2.5 | 3.3 | 3.6 | V |
| 電源電流 | idd | - | 80 | - | Ma |
| 入力ロジック高電圧 | VIH | 0.7IOVCC | - | Iovcc | V |
| 入力ロジック低電圧 | vil | 0 | - | 0.3IOVCC | V |

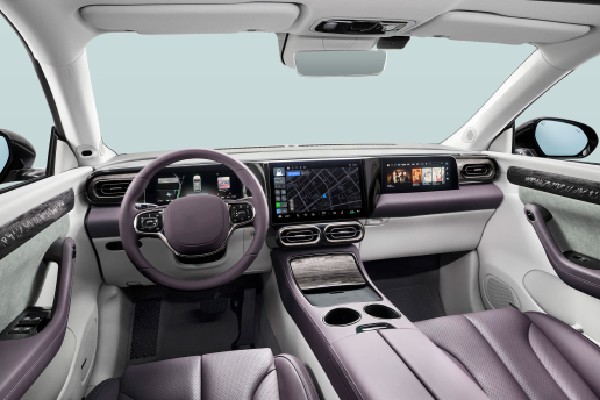

理由: コンパクトな 6.2 インチ サイズ + 1024 × 600 の 解像度により、小さな設置面積で鮮明なテキスト/グラフィックスが提供されます。1500 cd/m² により 、明るい日光や車内の強い眩しさでも可読性が保証されます。
例 :
理由: 1500 cd/m² が主な実現要因であり、直射日光下でもコントラストと視認性を維持します。中 HD 解像度 (1024×600) は、ポータブル デバイス上の数値読み出し、グラフ、シンプルな UI に最適です。

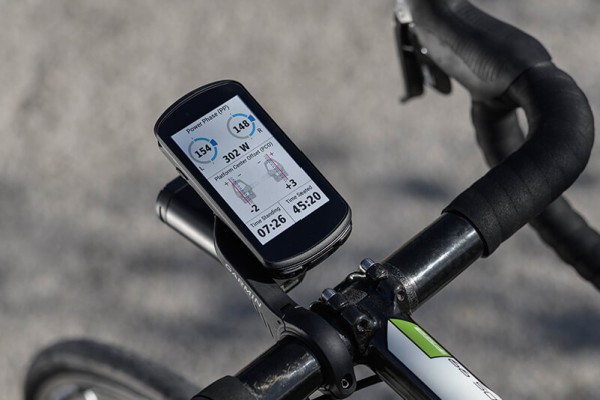

例: ハンドヘルド メーター、環境センサー、ポータブル データ ロガー、フィールド テスター。

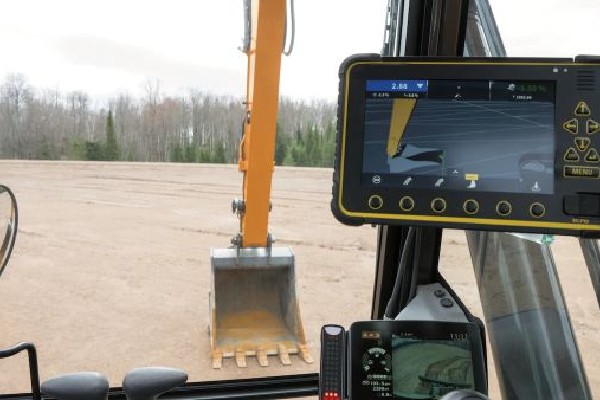

理由: コンパクトなフォームファクターがコンソールのカットアウトにフィットします。高輝度 + 頑丈な機械的安定性により、オープンキャビンの眩しさや可変照明に対応します。耐振動性の取り付けと適切な温度仕様を組み合わせると、モバイル機器に最適です。

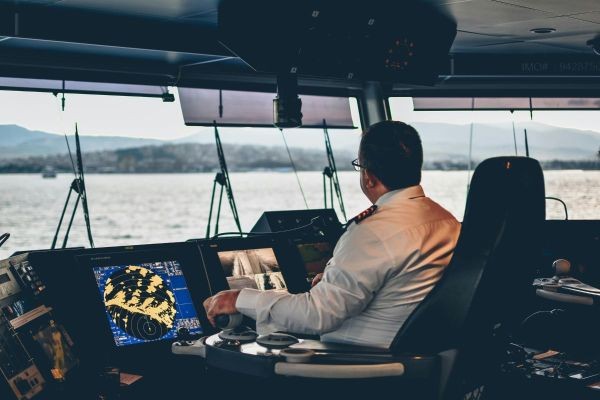

例: テレマティクス ディスプレイ、トラクター/掘削機の機械制御パネル、船舶計器。
理由: ディスプレイが半屋外の筐体 (日よけ、キャノピー、車両ターミナル) に配置されている場合、 1500 cd/m² で UI の視認性が維持されます。 1024×600 はクリアボタン、QR コード、シンプルなグラフィックをサポートします。

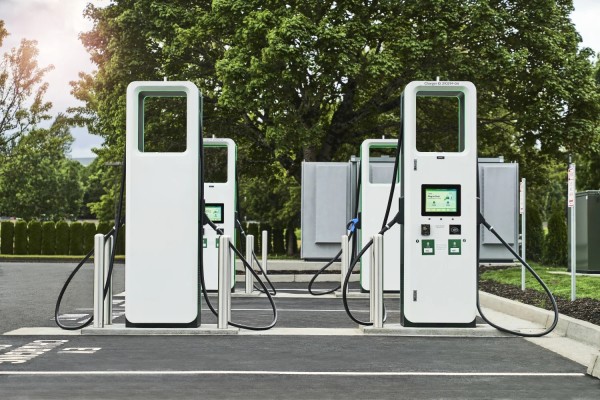

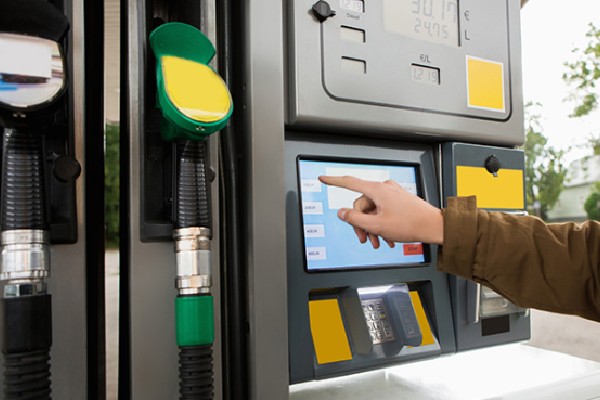

例: 屋外の支払い/読み取り端末、EV 充電ステーションのユーザー パネル、駐車場のキオスク。

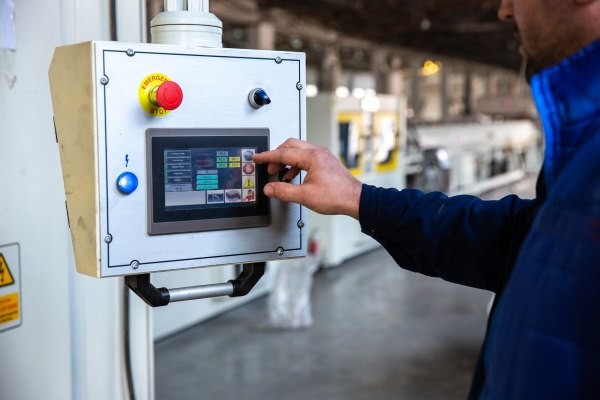

理由: 工業環境では、多くの場合、強い周囲光や反射面が存在します。このモジュールの明るさと適切なコントラストにより、オペレータは画面に影を付けることなくアラーム/メトリクスを読み取ることができます。 6.2インチ サイズは、コンパクトな制御モジュールに適しています。
例: PLC 搭載オペレータ ディスプレイ、コンベア/ローカル コントロール パネル、ポータブル メンテナンス ターミナル。
理由: 屋外のインバーター / バッテリー管理 UI には、太陽光の下での高い視認性と明確な数値/グラフ プロットが必要です。1024 × 600 の解像度と 1500 cd/m² がこれらのニーズを満たします。
例: ソーラーインバータのローカルディスプレイ、EV 充電器ステータスパネル、BMS ハンドヘルドプログラマ。
理由: 窓の近くや明るい病棟で使用されるコンパクトな POC デバイスの場合、高輝度はコントラストを維持するのに役立ちます。この解像度は患者データと簡単なイメージングをサポートします。 (注: 医療用途には消毒剤の互換性/認証の確認が必要です。)

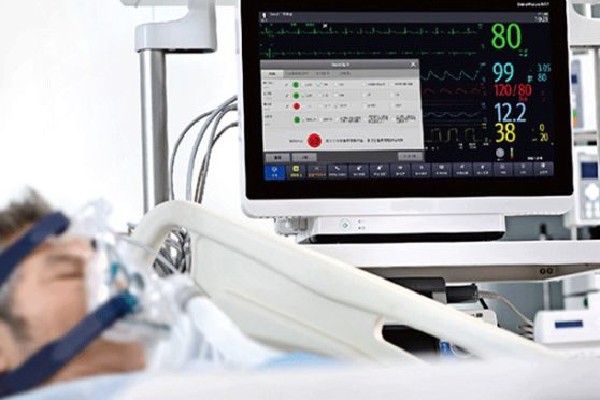

例: ポータブル バイタル サイン モニター、ハンドヘルド診断リーダー、ベッドサイド コントロール パネル。
インターフェイス: サポートされているインターフェイス (LVDS/RGB/MCU) を確認します。ホスト コントローラーと一致するため、統合が簡素化されます。
オプティカルボンディング / カバーガラス: OCA/OCR または AR コーティングを追加すると、屋外での可読性と耐久性が向上します。
熱と振動の仕様: モジュールの動作温度/振動耐性が車両または現場での使用に適合していることを確認します。
電源とバックライトの制御: 車両で夜間に使用する場合は、眩しさを避けるために PWM 調光またはアンビエント調光を検討してください。

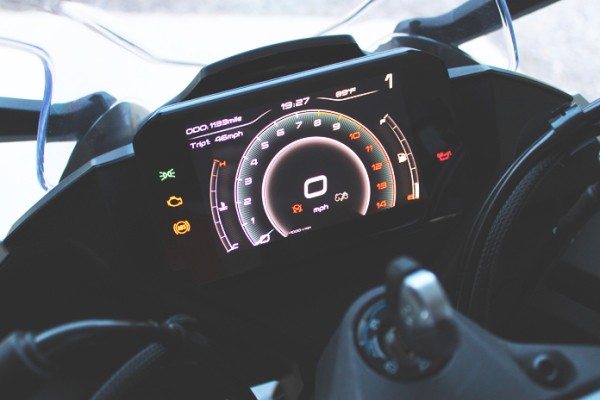

セカンダリ計器クラスター、駐車支援ディスプレイ、EV 壁掛けダッシュボード モジュール。 |
|
| |
|
|
|
|
|
|
|
|
多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。
• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

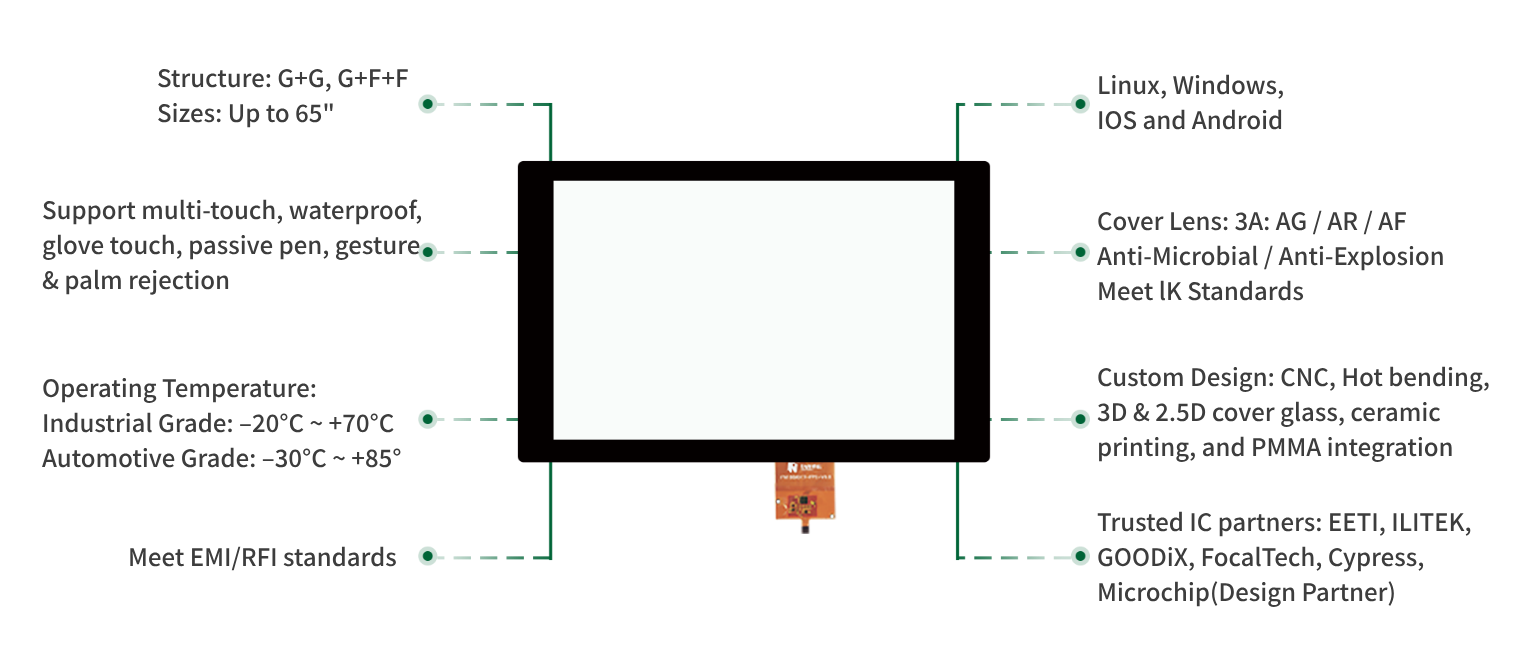

• 利用可能なサイズ: 最大 65'
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
2011 年に設立された FANNAL はタッチ ディスプレイ ソリューションのスペシャリストであり、高品質の製品と技術サービスを世界中に提供しています。当社は社内でカスタム ディスプレイ、PCAP タッチ スクリーン、光学接着を設計および製造しています。当社のソリューションは、産業、屋外、医療、自動車、その他のアプリケーションに役立ちます。
当社はによって財政的に支援され、急成長しているハイテク企業です。 、電子デバイスと組み込みコンピューティングのヨーロッパのリーダーである当社はSECO ISO 9001、ISO 14001、ISO 45001、ISO 13485、および IATF 16949 認証を取得しています。当社の製品は REACH および RoHS に準拠しており、ご要望に応じてテストレポートまたは宣言書を入手できます。
安定した品質とエンジニアリング サポートにより、FANNAL はお客様が競争力を維持し、世界中で製品を差別化できるよう支援します。
 | 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
| ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
| グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
| 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
| 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
| 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHSに準拠。 |
A:はい、Fannal は 15 年の経験 を持つ大手カスタム ディスプレイおよびタッチスクリーン メーカーであり、LCD、TFT、AMOLED ディスプレイ パネル、静電容量式タッチスクリーン、タッチ モニター、およびオプティカル ボンディング サービスの完全なカスタマイズを提供しています。
Q: このディスプレイが高輝度なのはなぜですか?
A: 1500 cd/m² LED バックライトを搭載しており、標準の 250 ～ 400 cd/m² ディスプレイよりも優れたパフォーマンスを発揮し、太陽光や明るい室内光の下でも鮮明な映像を維持します。
Q: 自動車のダッシュボードに適していますか?
A: はい。高輝度、コンパクトな 6.2 インチのフォームファクタ、および信頼性の高い TFT パフォーマンスにより、さまざまな光条件下での車室内での優れた可読性が保証されます。
Q: このディスプレイは屋外や強い周囲光の中でも使用できますか?
A: もちろんです。屋外の機器、ポータブルフィールドデバイス、および組み込みシステムで太陽光の下でも読み取り可能な操作を行うように設計されています。
Q: 利用可能なカスタマイズ オプションはありますか?
A: はい。バックライト調整、インターフェイス オプション (LVDS、RGB、MCU)、保護カバー ガラス、およびオプティカル ボンディングはすべて OEM/ODM プロジェクトで利用できます。
Q: 高輝度は産業用途にどのように役立ちますか?
A: 強力なバックライトと最適化された光学設計により、明るい工場環境でも UI が見えるようになり、効率が向上し、エラーが減少します。
