オプティカルボンディング 3.5 インチ 320*480 IPS TFT LCD モジュール

描画

仕様

一般仕様：

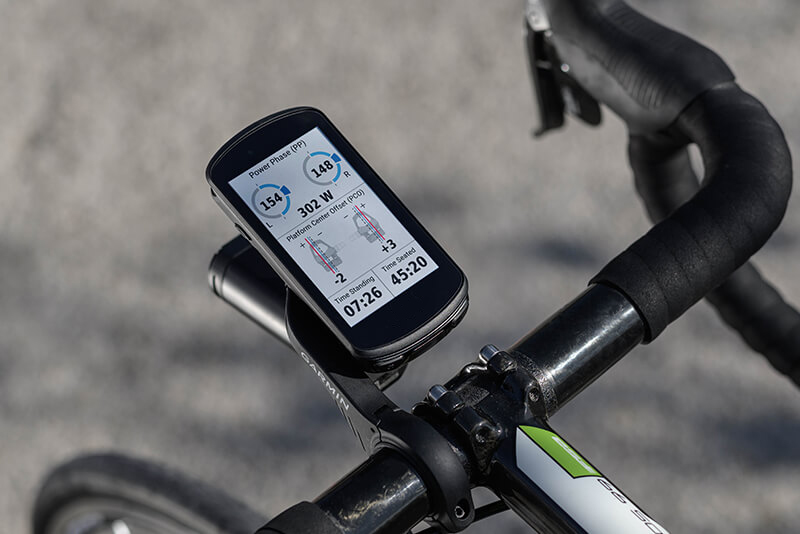

アプリケーション – E-Bike ディスプレイ システムの統合

最近の 電動自転車ダッシュボード プロジェクトでは、お客様は、システムの組み立てを簡素化しながら、屋外のさまざまな照明条件下でも安定した視認性を維持できるコンパクトなディスプレイ モジュールを必要としていました。

従来のエアボンディングディスプレイは日光の下で顕著な反射を示し、多層構造により設置時の位置合わせの複雑さが増加しました。

FANNAL は、 統合された光学接着を備えた 3.5 インチ TFT ディスプレイ モジュールを提供し、内部反射を低減し、コントラストを向上させました。また、接着構造により層間の空隙が排除され、曇りを防ぎ、屋外環境での耐久性が向上しました。

顧客の制御システムをサポートするために、モジュールは MCU + RGB インターフェイスを使用して設計されており、追加の信号変換を行わずにメインボードと簡単に統合できます。

その結果、お客様は次のことを達成しました。

• 実際の走行状況での可読性の向上

• 組み立て手順と位置合わせの問題の削減

• 屋外使用における長期安定性能の向上

このソリューションは、可視性とシステム統合効率の両方が重要となる 電動自転車ダッシュボードや同様の 屋外制御インターフェイスに適しています。

カスタム E-Bike ディスプレイ モジュール ソリューション

ディスプレイとパネルの選択

FANNAL は、次のようなプロジェクト要件に基づいた柔軟な TFT LCD カスタマイズをサポートします。

• サイズ範囲: 1.77インチ – 15.6インチ

• パネルパートナー: BOE、Innolux、Tianma、JDI、Hannstar、CTC、TCL

• パネル技術：IPS / TN / LTPS

• 動作温度オプション:

  • 工業用: –20°C ～ +70°C

  • 自動車: –30°C ～ +85°C

これにより、お客様はプロトタイプから量産まで、安定したパネル供給を行うことができます。

インターフェイスとFPCの設計

さまざまな電動自転車制御システムとのシームレスな統合を確実にするために、FANNAL は以下を提供します。

• カスタム FPC 形状、長さ、ピン定義

• インターフェイスサポート: SPI / MCU / RGB / MIPI / LVDS / eDP

• さまざまなホストプラットフォーム向けの信号変換

• EMIシールドと回路の最適化による安定した信号伝送

バックライトと明るさの最適化

明るさと消費電力はアプリケーションのニーズに基づいて調整できます。

• 標準から 高輝度までのオプション

• 最大輝度 3000 cd/m²

• バックライト寿命は最大50,000時間

• 構造オプション: 金属 / プラスチック / ハイブリッド

エネルギー効率と視認性の高い屋外デザインの両方に適しています。

タッチパネル統合 （オプション）

FANNAL はモジュールをフル タッチ ディスプレイ ソリューションにアップグレードできます。

• 構造オプション: G+G / G+F+F

• マルチタッチ、グローブタッチ、防水タッチ対応

• パッシブなペンとジェスチャーのサポート

• コントローラーオプション: Microchip、EETI、ILITEK、FocalTech、GOODiX

• 感度と干渉防止のための社内ファームウェア調整

カバーレンズのカスタマイズ

カバー ガラスは、産業用および電動自転車の設計要件に合わせて調整できます。

• 材質：ガラス（0.55～10mm）、PMMA、PC

• CNC加工、2.5D/3D成形、熱間曲げ

• 表面処理：AG/AR/AF

• オプション機能: 抗菌、防爆

オプティカルボンディングソリューション

FANNAL は、サイズと用途に基づいて複数の接合プロセスを提供します。

ドライバーボードとシステムの統合

導入を迅速化するために、FANNAL は以下もサポートしています。

• ドライバーボードインターフェイス: RGB / HDMI / LVDS / VGA / DVI / Type-C

• カスタム TFT モジュールとの互換性

• 安定した映像伝送を実現する最適化された信号設計

• 完全なディスプレイ システム統合のサポート

FAQ – 3.5インチ E-Bike TFT ディスプレイ モジュール

1. このモジュールはさまざまなメインボードまたはシステム アーキテクチャに適応できますか?

はい。 FANNAL は、 顧客のメインボード設計に基づいてこれには、さまざまな組み込みシステムとの安定した通信を確保するための、FPC のカスタマイズ、ピン定義の調整、互換性の検証が含まれます。 インターフェイスの適応と信号の最適化をサポートします。

2. オプティカルボンディングは屋外での使用における長期信頼性にどのような影響を与えますか?

オプティカルボンディングにより層間の空隙がなくなり、 内部結露、粉塵の侵入、 経時的な剥離を防ぐことができます。これは、湿気や温度の変動にさらされる電動自転車や屋外デバイスにとって特に重要です。

3. 製品統合中にどのようなエンジニアリング サポートが提供されますか?

FANNAL は、など、開発プロセス全体にわたるサポートを提供し、 設計評価、プロトタイプの検証、統合ガイダンスシステム統合および量産時のリスクの軽減に役立ちます。

4. 特定の筐体設計に合わせて機械構造をカスタマイズできますか?

はい。このモジュールは、さまざまなハウジング要件に合わせてを調整でき 外形寸法、取り付け構造、カバー レンズの設計 、機械的統合と組み立て効率が向上します。
