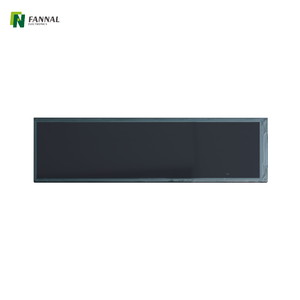

7.84 インチ TFT ディスプレイ、400x1280、LVDS、産業用 LCD スクリーン、1000cd/m²
この 7.84 インチは、標準の 400x1280 高解像度 IPS スクリーン と LVDS インターフェイスで開発されています。この TFT スクリーンを使用すると、ユーザーは さまざまなシステムとシームレスに統合し、長期にわたるパフォーマンスを保証するの用途であっても 高解像度で鮮やかなディスプレイを得ることができます。 プロトタイピング、産業オートメーション、商用キオスクのいずれ、このディスプレイは、現在と将来のテクノロジー主導の世界のニーズを満たす完璧なソリューションです。 バー タイプの TFT ディスプレイ は、特に自動車や産業環境など、さまざまな用途向けに設計されたコンパクトで汎用性の高い画面です。細長い形状により、速度、温度、システムステータスなどの情報を明確に視覚的に表現できます。ディスプレイは鮮やかな色と高コントラストを特徴としており、さまざまな照明条件下でも優れた視認性を確保します。タッチセンサー機能により、ユーザーはディスプレイを直接操作してリアルタイムの更新や調整を行うことができます。堅牢な構造により耐久性が保証され、過酷な環境にも適しています。このテクノロジーは、重要なデータを一目で提供することでユーザー エクスペリエンスを向上させ、安全性と効率性を促進します。
特徴 |
 |
この 7.84 インチの バー タイプ TFT ディスプレイは、 解像度 400 × 1280 のウルトラワイド アスペクト比を備えており、水平または垂直の情報をコンパクトで細長いフォーム ファクタで表示する必要があるアプリケーション向けに特別に設計されています。
IPS LCD パネル を使用して構築されたこのバー タイプ TFT ディスプレイは、安定した色性能と広い視野角からの鮮明な視認性を提供し、軸外の位置から見た場合でも情報を読み取ることができます。
400×1280 の解像度は 、 以下の表示に適しています。
ステータスインジケーター
メニューとナビゲーションバー
データまたはセグメント化された情報のスクロール
このため、バー タイプ TFT ディスプレイは、全画面マルチメディアではなく、機能的で情報主導型のインターフェイスに最適です。
7.84 インチの対角棒状の構造を備えたこのディスプレイは、 標準の 16:9 または 4:3 ディスプレイが実用的ではない、スペースに制約のある組み込みシステムに簡単に適合します。
産業および商業環境向けに設計されたこのバータイプ TFT ディスプレイは、組み込み機器や業務用機器の安定したパフォーマンスと長期的な使いやすさを重視しています。
描画 |
|
仕様 |
|
LCDサイズ（インチ）： |
7.84 (対角線) |
解決： |
400(H)×1280(V) |
ピクセルピッチ： |
0.1485(H)×0.1485(V) |
アクティブエリア（mm）： |
54.9(H)×190.08(V) |
モジュールサイズ（mm）： |
67.8(W)×206.18(H)×4.5(D) |
表示モード（mm）： |
通常は黒、透過的 |
インタフェース： |
LVDS |
ピクセルの配置： |
RGB縦ストライプ |
方向を見る： |
全て |
重量（g）： |
95(標準) |
輝度（CD/M2）： |
1000（typ。） |
動作温度（°C）： |
-20〜+70 |
貯蔵温度（°C）： |
-30〜+80 |
ピン番号 |
シンボル |
I/o |
説明 |
1 |
NC |
- |
接続なし。 |
2-3 |
VDD |
P |
アナログ電圧を供給します。 |
4 |
NC |
- |
接続なし。 |
5 |
リセット |
I |
信号入力をリセットします。 |
6 |
stbyb |
I |
スタンバイモードの設定。 |
7 |
GND |
P |
地面。 |
8 |
RXIN0N |
I |
LVDS 負の差動信号。 |
9 |
RXIN0P |
I |
LVDS 正の差動データ信号。 |
10 |
GND |
P |
地面。 |
11 |
RXIN1N |
I |
LVDS 負の差動データ信号。 |
12 |
RXIN1P |
I |
LVDS 正の差動データ信号。 |
13 |
GND |
P |
地面。 |
14 |
RXIN2N |
I |
LVDS 負の差動データ信号。 |
15 |
RXIN2P |
I |
LVDS 正の差動データ信号。 |
| 16 | GND | P | 地面。 |
| 17 | RXCLKN | I | LVDS 負の差動データ信号。 |
| 18 | RXCLKP | I | LVDS 正の差動データ信号。 |
| 19 | GND | P | 地面。 |
20 |
RXIN3N |
I |
LVDS 負の差動データ信号。 |
21 |
RXIN3P |
I |
LVDS 正の差動データ信号。 |
22 |
GND |
P |
地面。 |
23 |
SDA |
I |
SPI モードのシリアル データ入力。 |
24 |
SCL |
I |
SPI モードのシリアル クロック入力。 |
25 |
GND |
P |
地面。 |
26 |
CS |
I |
SPI モードのシリアル チップ信号。 |
27 |
NC |
- |
接続なし。 |
| 28 | LVビット | I | 地面。 |
| 29 | NC |
- | LEDバックライトのパワー（カソード）。 |
| 30 | GND | P | 接続なし。 |
| 31 | レッド | P | LEDバックライトのパワー（カソード）。 |
| 32-38 | NC | - | 接続なし。 |
| 39-40 | レダ | P | LEDバックライトのパワー（アノード）。 |
パラメーター |
シンボル： |
分 |
タイプ。 |
マックス。 |
ユニット |
転送電流電圧 |
VF |
16.8 |
18.0 |
20.4 |
V |
バックライト電力消費 |
WBL |
- |
2.88 |
- |
W |
応用 |
|
適合理由:
細長いバータイプの形式は、過剰なパネルスペースを占有せずに、リアルタイムステータス、アラーム、または動作インジケータを表示するのに最適です。
典型的な使用例:
機器ステータスバー
機械稼働表示灯
産業用制御パネルの補助ディスプレイ
適合理由:
バータイプの TFT ディスプレイにより、狭い設置スペースでもモード ステータス、温度、システム通知などの重要な情報を明確に表示できます。
典型的な使用例:
壁に取り付けられたコントロールストリップ
スマートホームのコントロールパネル
ビルディングオートメーションインターフェイス
適合理由:
垂直解像度と広いレイアウトによりセグメント化されたデータ表示がサポートされ、バータイプの TFT ディスプレイは測定値の読み出しやモニタリングツールに適しています。
典型的な使用例:
試験機器
監視装置
診断装置
適合理由:バータイプの TFT ディスプレイは
、ナビゲーション、ブランディング、または動的な情報を表示することでメイン ディスプレイを補完する、 補助画面または補助画面としてよく使用されます。
典型的な使用例:
埋め込みUI拡張機能
端子用コントロールストリップ
業務用機器の情報パネル
適合理由:
このバータイプ TFT ディスプレイは、非標準のフォームファクターにより、 製品の差別化とレイアウトの柔軟性が必要な カスタム OEM プロジェクトに強力な選択肢となります。
カスタマイズ |
|
多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。
• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65'
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング |
サイズ範囲 |
メモ |
OCA |
最大15.6インチ |
大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR |
最大32インチ |
高コントラストと耐久性に優れています |
シリコーン |
最大32インチ |
頑丈な大型産業用途に最適 |
