LCD ディスプレイの白点: 産業用途における原因と予防

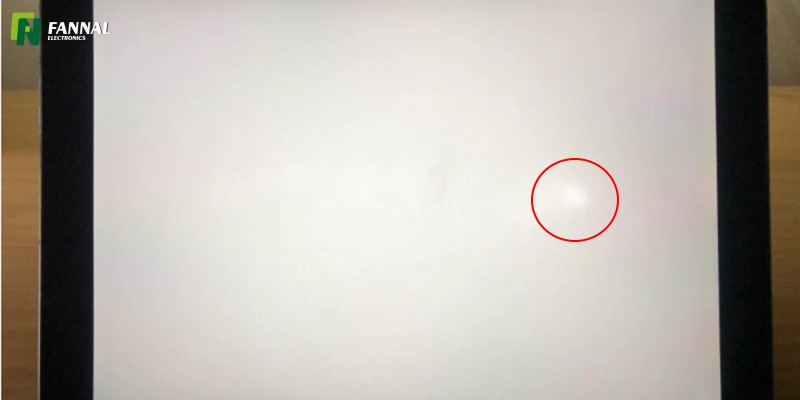

LCD 画面 上に明るい領域があり 、暗い背景や灰色の背景ではより顕著になる場合は、白点欠陥が発生している可能性があります。

ドット抜けとは異なり、白点は通常、ピクセルの駆動不良によって引き起こされるものではありません。多くの場合、これらはディスプレイ アセンブリ内の機械的圧力、光学的応力、または長期にわたる構造上の問題によって発生します。

消費者製品では、白点は偶発的な圧力による損傷や衝撃に関連していることがよくあります。ただし、産業システムでは、機械的統合、光学的接合、または環境信頼性に関連する、より深い設計上の課題を示す可能性があります。

LCD パネルを交換するだけでは必ずしも問題が解決するとは限らないため、根本原因を理解することが重要です。

LCD ディスプレイの白い点とは何ですか?

ホワイト スポットは、特に暗い色やグレースケール パターンを表示する場合に、周囲の画像よりも明るく見える、輝度が増加した局所的な領域です。

これは、他の一般的なディスプレイの欠陥とは異なります。

• デッドピクセルは、 個々のピクセルの故障が原因で、小さな黒い点または常時点灯する点として表示されます。

• ムラ欠陥は、 パネルの広い領域にわたって曇りや不均一な明るさとして現れます。

• ホワイトスポット は通常、LCD スタックを光が通過する方法を変化させる局所的な光学的または機械的ストレスによって発生します。

産業用ディスプレイ では、修正措置がまったく異なることが多いため、これらの欠陥を区別することが重要です。

ホワイトスポット vs デッドピクセル vs Mura: 違いは何ですか?

これらの欠陥は一見すると似ているように見えますが、多くの場合、まったく異なるメカニズムから生じています。

産業用 LCD ディスプレイに白点が発生するのはなぜですか?

民生用デバイスとは異なり、産業用ディスプレイは長時間動作し、振動、温度変動、厳しい設置環境に頻繁にさらされます。

単一のコンポーネントの故障によって白い斑点が発生することはほとんどありません。より一般的には、次のような要因の組み合わせによって発症します。

• LCD セルに加えられる局所的な機械的圧力

• バックライトアセンブリの後ろのサポートが不均一

• 拡散板やプリズムフィルムの変形

• オプティカルボンディング中の過剰または不均一な圧力

• LCD、カバーガラス、ハウジング間の熱膨張の不一致

• 長期にわたる振動や繰り返しの機械的衝撃

これらの応力は LCD スタックの光学特性を変化させ、白い点として現れる局所的な光漏れを引き起こす可能性があります。

民生用と産業用 LCD のホワイト スポット

見た目は似ていても、その意味するところは大きく異なることがよくあります。

産業システムでは、白い斑点は孤立した欠陥ではなく症状であることがよくあります。

機械設計がホワイトスポットにどのように寄与するか

機械的統合は、白点形成の最も見落とされている原因の 1 つです。

圧力集中が比較的小さい場合でも、LCD 構造に応力が導入される可能性があります。

一般的な危険因子には次のようなものがあります。

• ストレスリリーフ機能を持たない硬質ベゼル設計

• 組立時のネジトルクのばらつき

• ディスプレイ周囲の過剰なクランプ力

• 熱膨張に対する許容値が不十分である

• 大型ディスプレイモジュールの背後にあるサポートの分散が不十分

これらの応力は徐々に蓄積する可能性があるため、長時間フィールドで動作させた後にのみ白い斑点が現れることがあります。

オプティカルボンディングにより白い斑点が発生する可能性がありますか?

オプティカルボンディングは 一般に、内部反射を減らし、耐衝撃性を高め、屋外での可読性を向上させることにより、ディスプレイのパフォーマンスを向上させます。

ただし、接合プロセスが適切に制御されていない場合、ディスプレイ アセンブリに追加の応力がかかる可能性があります。

結合に関連する潜在的な原因には次のものがあります。

• 過剰なラミネート圧力

• 接着剤の厚さが不均一

• 組立時のズレ

• カバーガラスとLCDモジュール間の応力伝達

適切に設計されている場合、オプティカルボンディングは信頼性のリスクを軽減します。ただし、プロセス制御が不十分だと、時間の経過とともに白点が形成される可能性があります。

液晶画面の白い斑点は修理できますか？

答えは根本的な原因によって大きく異なります。

一時的な外圧によって白点が発生した場合、圧力源を取り除くと視認性が低下することがあります。

ただし、産業用途では、白い点はディスプレイ構造内の永久的な機械的変形または光学的変化を示すことがよくあります。

根本原因がエンクロージャの設計、取り付け方法、または接着プロセスに起因する場合、LCD モジュールのみを交換しても問題の再発を防止できない可能性があります。

このため、応力の原因を特定することが、個々のコンポーネントを交換することよりも重要であることがよくあります。

ホワイトスポットがシステムレベルの設計上の問題を示すのはどのような場合ですか?

次の場合、白い点はより広範な設計上の問題を示している可能性が高くなります。

• 入荷検査時ではなく、長期間の現場使用後に発生します。

• 温度変化によりサイズや強度が変化する

• 同様の欠陥が複数のユニットで発生する

• 欠陥は取り付け位置またはエンクロージャの機能と相関しています

• パネル交換後、白点が再発する

このような状況では、全体的な機構・光学設計の見直しが必要となります。

どうすれば白斑を予防できるのでしょうか？

一般に、ホワイト スポットを防ぐことは、導入後に対処するよりも簡単で、コスト効率が高くなります。

効果的な予防戦略には次のようなものがあります。

• 機械的負荷をディスプレイ アセンブリ全体に均等に分散する

• バックライト構造と光学フィルムを適切にサポート

• 光学接着圧力と接着剤の均一性を制御

• 適合する熱膨張特性を備えた材料の選択

• 検証中に温度サイクル試験と振動試験を実施

• 開発の初期段階でエンクロージャと取り付け設計をレビューする

予防を成功させるには、ディスプレイのサプライヤー、機械エンジニア、システム インテグレーター間の調整が必要です。

産業用途でホワイトスポットが重要な理由

産業環境では、ディスプレイの品質は使いやすさと信頼性に直接関係します。

白い斑点は次のような可能性があります。

• 重要なインターフェイス要素の可視性を減らす

• 全体的な製品品質に関する懸念を引き起こす

• 保証請求やフィールドサービス費用の発生につながる

• 時間の経過とともに悪化する可能性のある機械的ストレスを示します

医療機器 、産業用 HMI、および耐用年数が長い屋外システムの場合、これらの問題に早期に対処することで、信頼性と顧客の信頼の両方を向上させることができます。

FANNAL では、長期的な信頼性は LCD 自体だけでなく、ディスプレイ アセンブリ全体の設計方法にも左右されるため、オプティカル ボンディングや カスタマイズされたディスプレイ統合を伴うプロジェクト では、機械設計の詳細に細心の注意を払う必要がよくあります。

結論

LCD ディスプレイ上の白い点は、単純なパネルの欠陥であると誤解されることがよくあります。

実際には、特に産業用アプリケーションでは、機械的ストレス、光学的課題、またはより広範なシステムレベルの設計上の考慮事項が指摘されることがよくあります。

ホワイトスポットがデッドピクセルやムラ欠陥とどのように異なるかを理解し、その根本原因を特定し、適切な機械設計とプロセス制御を通じてそれらに対処することで、ディスプレイの長期信頼性を大幅に向上させることができます。

目標は、単に目に見える欠陥を排除することではなく、意図された耐用年数を通じて安定性と一貫性を維持できるディスプレイ システムを設計することです。

よくある質問

1. 液晶画面の白い斑点は常に永久的なものですか?

いつもではありません。圧力に関連した一時的な斑点は、応力源が除去されると改善する可能性がありますが、構造の変形によって引き起こされる白い斑点は通常、永久に残ります。

2. LCDパネルを交換すると白点の問題は解決できますか?

パネル自体が根本原因である場合に限ります。エンクロージャの設計または取り付けストレスが欠陥の原因となっている場合、問題が再発する可能性があります。

3. 白い斑点とドット抜けをどのように区別できますか?

デッドピクセルは個々のドットとして表示されますが、白い斑点は通常、より広い局所領域を覆っており、暗い背景でより目立ちます。

4. オプティカルボンディングにより白斑のリスクが高まる可能性がありますか?

不適切なボンディングプロセスはホワイトスポットの原因となる可能性がありますが、適切に制御されたオプティカルボンディングは一般にディスプレイの信頼性を向上させます。

5. 開発中に白点リスクを特定するにはどのようなテストが役立ちますか?

温度サイクル、振動試験、機械的応力検証と組み合わせたグレースケール検査が一般的に使用されます。
