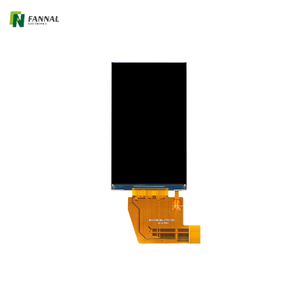

この 2.83 インチの小型 TFT LCD は、 400×640 IPS パネル と MIPI インターフェイス で設計されており、安定したパフォーマンス、鮮やかな色、優れた視野角を提供します。輝度 450 cd/m²のこのディスプレイは、さまざまな照明条件下でも鮮明な視認性を確保し、屋内と半屋外の両方の環境に適しています。
産業用およびハンドヘルド用途向けに構築されたこのコンパクトな TFT LCD は、信頼性の高い長期動作を提供します。応答時間が速く、色の変化が最小限に抑えられているため、さまざまな角度から見た場合でも、正確な視覚出力を必要とするデバイスに最適です。コンパクトなフォームファクターにより、携帯端末、テスト機器、ハンドヘルドコントローラーへのシームレスな統合も可能になります。
スペースが限られたデバイス向けの コンパクトな 2.83 インチ小型 TFT LCD
広い視野角を備えた 400×640の高解像度IPSパネル
450 cd/m²の輝度 により、明るい場所でも鮮明な視認性を実現
効率的なデータ伝送を保証する MIPI インターフェース
長時間の稼働でも 安定した産業グレードのパフォーマンス
スムーズな UI インタラクションのための 高速応答時間
軽量で統合が簡単 ポータブルおよび組み込みシステムへの
LCDサイズ（インチ）： | 2.83（対角線） |
解決： | 480（H）×640（V） |
ピクセルピッチ： | 0.09（h）x0.09（v） |
アクティブエリア（mm）： | 43.2（h）×57.6（v） |
モジュールサイズ（mm）： | 46.2（w）x65.181（h）×2.3（d） |
表示モード（mm）： | 通常は黒、透過的 |
インタフェース： | マイピ |
ピクセルの配置： | RGB-verticalストライプ |
方向を見る： | 全て |
電源（v）： | 2.8 |
| 重量（g）： | 12.5（typ。） |
輝度（CD/M2）： | 450（typ。） |
動作温度（°C）： | -20〜+70 |
貯蔵温度（°C）： | -30〜+80 |
ピン番号 | シンボル | I/o | 説明 |
1 | GND | P | 地面。 |
2 | D0N | I | LEDカソード入力のパワー供給。 |
3 | d0p | I | LEDカソード入力のパワー供給。 |
4 | GND | P | 地面。 |
5 | D1N | I | MIPI DSI負の差動データ信号。 |
6 | D1p | I | MIPI DSI陽性微分データ信号。 |
7 | GND | P | 接続なし。 |
| 8 | clkn | I | MIPI DSIネガティブクロックデータ信号。 |
9 | clkp | I | MIPI DSI陽性クロックデータ信号。 |
10 | GND | P | 地面。 |
11 | リセット | I | 信号入力をリセットします。 |
12 | te | I | 引き裂き効果。 |
13 | NC | - | 接続なし。 |
14 | Iovcc | P | デジタル回路のロジックパワー。 |
15 | VDD | P | アナログ電圧を供給します。 |
16 | TP_VDD | P | タッチ電源。 |
17 | TP_SDA | I | IICデータ信号をタッチします。 |
18 | TP_SCL | I | IICクロック信号をタッチします。 |
19 | tp_int | I | 割り込みをタッチします。 |
20 | TP_RST | I | リセット信号をタッチします。 |
21 | レッド | P | LEDバックライトのパワー（カソード）。 |
| 22 | レダ | P | LEDバックライトのパワー（アノード）。 |
パラメーター | シンボル： | 分 | タイプ。 | マックス。 | ユニット |
前方電流電圧 | VF | 11.6 | 12.6 | 13.6 | V |
フォワード電流 | もし | - | 40 | - | Ma |
バックライト電力消費 | WBL | - | 0.504 | - | W |
LED Lifetime | - | 30000 | - | - | HRS |

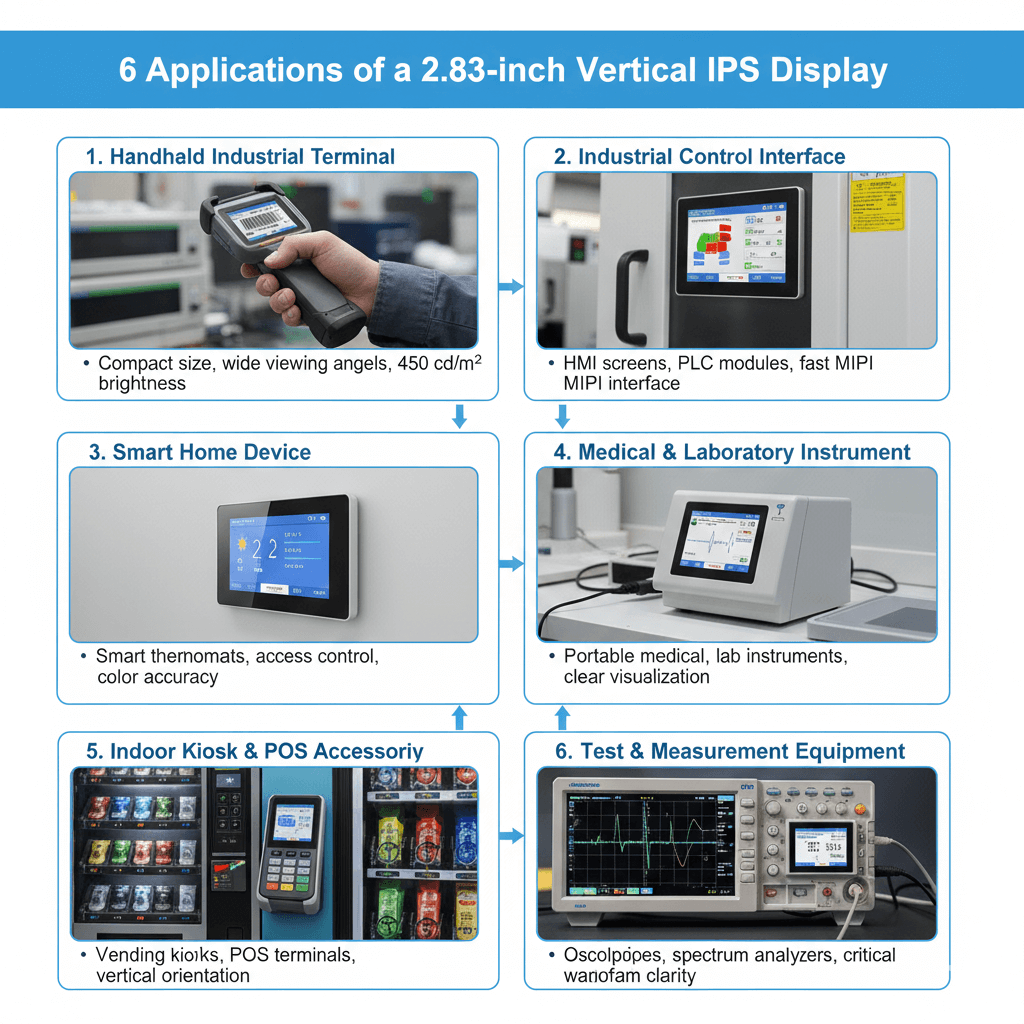

コンパクトな 2.83 インチ サイズにより、ハンドヘルド テスター、メーター、スキャナ、データ ロガーなどのポータブル デバイスに最適です。
IPS パネルは広い視野角を確保しており、デバイスがさまざまな角度で保持されている場合でも、オペレーターはデータをはっきりと読み取ることができます。
450 cd/m² の輝度により、一般的な工場照明や作業場環境で十分な視認性が得られます。
このディスプレイは、オートメーション機器、PLC モジュール、またはコンパクトなコントロール パネル上の小さな HMI 画面に最適です。
信頼性の高い MIPI インターフェイスは、スムーズなグラフィックスと高速なデータ更新をサポートし、マシンのステータス、センサーの読み取り値、オペレーターのコマンドに関する正確な情報表示を保証します。
設置面積が小さく、透明度が高いため、スマート サーモスタット、アクセス制御システム、壁に取り付けられたコントローラーなどのデバイスに最適です。
IPS テクノロジーは、最新の消費者向けインターフェイスにとって重要な色の精度と鮮明さを維持します。
このサイズは、スペースが限られているポータブル医療機器やコンパクトな実験器具に最適です。
安定した表示パフォーマンスにより、さまざまな屋内照明条件下でも測定値、波形、設定を明確に視覚化できます。
屋外の完全な太陽光には適していませんが、次の用途には十分な明るさです。
屋内自動販売機
発券デバイス
POS添付ファイル
決済端末
これらのデバイスは、400×640 のシャープな垂直方向の利点を活かし、コンパクトなインターフェイスでデータの可視性を最大限に高めます。
オシロスコープ、スペクトラム アナライザ、信号テスター、その他のエンジニアリング ツールには、小型ながら高品質のセカンダリ ディスプレイが必要なことがよくあります。
IPS パネルの垂直解像度と高速応答により、重要な波形の明瞭さと UI の応答性が確保されます。
多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。
• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65'
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
