産業用ディスプレイ ソリューション

ISO 9001 認定のカスタム産業用ディスプレイおよびタッチスクリーン ソリューションは、要求の厳しい産業環境でも信頼性の高い動作を実現するように設計されています。
ホームページ » 応用 » 産業ディスプレイ

産業用ディスプレイプロジェクトにおけるデザインの現実

導入された産業プロジェクトに基づいて、ディスプレイ システムは次の現実世界の制約を念頭に置いて設計する必要があります。
24時間365日の連続稼働
過酷な混合環境（温度、塵埃、湿気、振動）
理想的でないユーザーインタラクション（手袋、濡れた手、強い周囲光）
完成品ではなく機器レベルの統合
長い製品ライフサイクルとメンテナンスの考慮事項

産業ディスプレイ

Fannal は産業用ディスプレイをどのように設計していますか?

産業用ディスプレイの設計は、長期安定性、耐環境性、信頼性の高いシステム統合に重点を置いています。 Fannal は、理論上の仕様ではなく実際の動作条件に基づいて産業用ディスプレイを設計しています。


環境および機械の信頼性

幅広い温度での動作
–20 °C ～ +70 °C での連続動作向けに設計されており、特殊な産業環境向けに拡張温度オプションが利用可能です。
防塵および防水
  • 標準設計は IP65に適合し 、完全な防塵と雨や洗濯による耐性を備えています。
  • IP67 オプションは、屋外キャビネットや車載システムなどの短期間の浸漬アプリケーションをサポートします。
  • IP68 保護は、特定の使用例に対して評価できます。
衝撃および耐衝撃性
振動、落下、機械的衝撃に耐えるように設計されており、通常は IK07 以上を満たす一方、固定屋内システムは通常 IK06 要件に従います。


光学性能とシステムの安定性

高輝度と視認性: 700 ～ 1000 ニットの 輝度。
表面処理
アンチグレアおよび防水表面処理、耐紫外線インク。
光学接着と材料の選択
UV カット構造の, AB 接着剤と 耐候性の OCA を使用して、黄ばみを軽減し、長期にわたる光学的安定性を維持します。
EMI / EMC 干渉防止設計EMI、ESD (空中 ±15 kV / 接触 ±8 kV)、RS、EFT、および CS テストを含む、検証済みの
EMI / EMC性能を通じて、 信号損失と誤タッチを最小限に抑える ように設計されています。
インターフェースと構造のオプション
タッチ インターフェイスは USB および I²C をサポートしており、COF 設計と比較して耐干渉性能が向上し、メンテナンスが容易になり、ライフサイクルが長くなる COB 構造が利用可能です。


産業用途

スマートマニュファクチャリングとオートメーション
生産ライン、ロボット、AGV/AMR システム用の HMI。
エレベーターとビルシステム
エレベーター ディスプレイ、タッチ コントロール パネル、スマート ビルディング インターフェイス。
エネルギーと電力
変電所監視、スマート グリッド キャビネット、ESS、および ATEX 制御パネル。
交通機関と公共交通機関
レール制御コンソール、プラットフォーム情報ディスプレイ、充電ステーション端末。
物流と倉庫
AGV/フォークリフトのディスプレイ、仕分けシステムのHMI、倉庫のダッシュボード。
過酷で特殊な環境
医療および実験装置、環境制御システム、食品加工ライン、鉱山、重機。

産業用タッチディスプレイの導入事例

以下は、さまざまな環境要件と信頼性要件を満たすために当社のカスタム タッチ ディスプレイ モジュールがどのように設計されているかを示すいくつかの実世界のプロジェクトです。

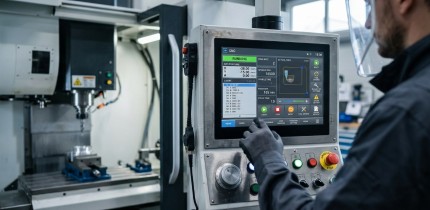

  • 機械制御システム用産業用タッチモニター

    主な特長: 過酷な高振動の産業環境でも 24 時間年中無休で安定した動作を実現するように設計された頑丈な 15 インチ タッチ モニター。高輝度、幅広い温度表示を備え、設置を簡素化するための完全な統合アセンブリを提供します。
    産業機械の装置に使用される制御システム

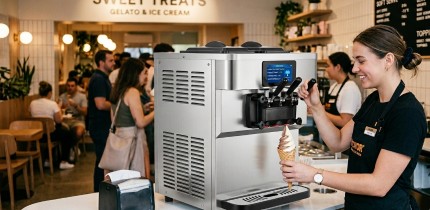

  • アイスクリームマシン用耐衝撃タッチディスプレイ
    主な特長: この 4.3 インチ TPM は、非常に耐衝撃性の高いカバー ガラスを備えており、忙しい業務用厨房での洗浄薬品や温度変動に対する優れた耐久性を保証します。継続的な過酷な使用下でも、長期にわたる光学的透明性と構造的完全性を維持します。
    4.3 インチ TPM を備えたアイスクリームマシン

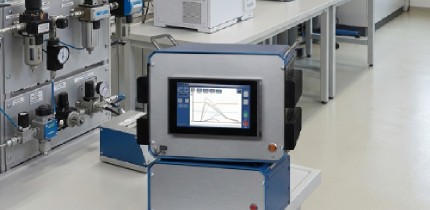

  • バルブ制御システム用高輝度タッチディスプレイ
    主な特長: この 7 インチ TPM は、バルブおよび圧力制御環境で安定したタッチ パフォーマンスを実現するように設計された、高輝度で幅広い温度対応ディスプレイを備えています。特殊な産業用コントローラーの信頼性の高い 24 時間年中無休の動作と一貫した精度を保証します。
    7インチ産業用タッチディスプレイモジュール

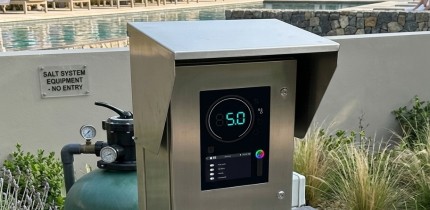

  • 屋外プール自動化用の産業用タッチディスプレイ

    主な特長: この 5 インチ TPM は、太陽光でも鮮明に読みやすく、海水環境での屋外での長期耐久性を実現するように設計された、高輝度で耐紫外線性のディスプレイを備えています。幅広い温度範囲にわたって安定した静電容量式タッチのパフォーマンスと信頼性の高い動作を保証し、プール自動化エンクロージャへのシームレスな統合を実現します。
    太陽光で読み取り可能な5_屋外プールオートメーション用工業用タッチディスプレイ

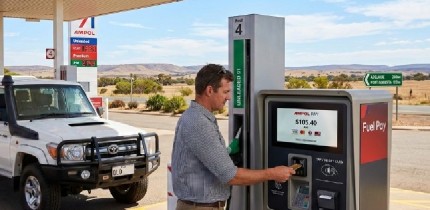

  • 燃料支払い端末用産業用タッチディスプレイ
    主な特長: この 12.1 インチ TPM は、タッチ感度の向上と半屋外環境での一貫したマルチタッチ安定性を実現するように設計された、アップグレードされた 5 mm カバー ガラス ソリューションを備えています。交通量の多い公共用途に必要な機械的堅牢性を維持しながら、ガソリン スタンドの支払い端末に優れた応答性を提供します。
    燃料支払い端末用タッチディスプレイ

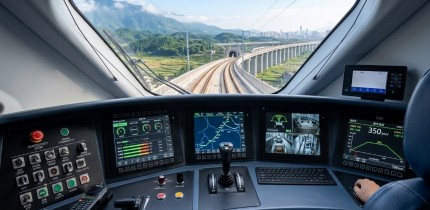

  • 高速鉄道運転コンソール用産業用タッチディスプレイ
    主な特長: この 34 インチ TPM は、高性能シールド構造と光学接着を備えており、EMI の高い鉄道環境でも安定したタッチ性能を保証します。複雑な電気条件で動作する高速列車の計器盤に優れた ESD 耐性と長期信頼性を提供します。
    高速列車運転士コンソール用産業用タッチディスプレイ
産業ディスプレイ

ソリューション事例

産業グレードのタッチ コントローラー: 電気的にノイズの多い産業環境でも安定したタッチ パフォーマンスを発揮できるように設計されています。
7 インチおよび 10.1 インチ TFT ディスプレイ オプション: 産業用 HMI、コントロール パネル、組み込みシステム向けに最適化された共通フォーム ファクター。
PCAP タッチ および TFT オプティカル ボンディング: 機械的安定性と耐振動性を強化しながら、光学的な透明性を向上させます。
幅広い動作温度のサポート: さまざまな工業用温度条件にわたって信頼性の高い動作を実現するように設計されています。
統合された EMI シールド設計: 電磁干渉を低減し、一貫したシステムパフォーマンスを保証します。
Fannal の社内エンジニアリングと製造: 管理された品質、カスタマイズ、長期供給サポートが可能になります。

産業ディスプレイの機能
