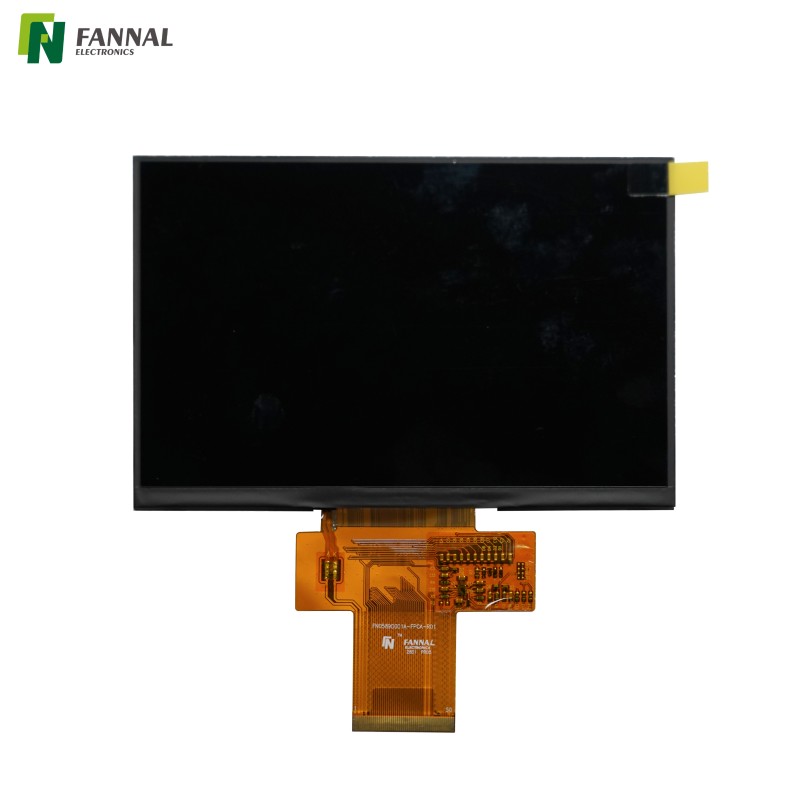

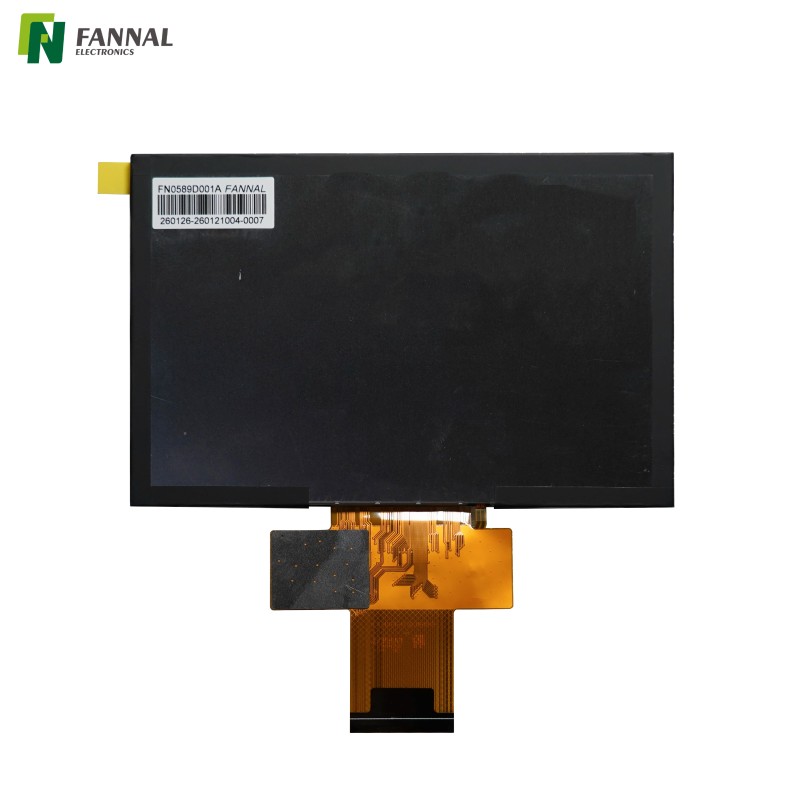

5.89 インチ太陽光読み取り可能な TFT LCD ディスプレイ | 840×512 RGBインターフェース

描画<\/h2>

<\/div><\/figure>

<\/p>

仕様<\/h2>

<\/colgroup>

パラメーター<\/strong><\/p><\/td>	仕様<\/strong><\/p><\/td>	ユニット<\/strong><\/p><\/td><\/tr>
液晶サイズ<\/strong><\/span><\/p><\/td>	5.89 (対角線)<\/span><\/p><\/td>	インチ<\/span><\/p><\/td><\/tr>
解像度比<\/strong><\/span><\/p><\/td>	840(高さ)×512(垂直)<\/span><\/p><\/td>	ピクセル<\/span><\/p><\/td><\/tr>
液晶タイプ<\/strong><\/span><\/p><\/td>	透過型<\/span><\/p><\/td>	-<\/span><\/p><\/td><\/tr>
表示モード<\/strong><\/span><\/p><\/td>	通常は黒です<\/span><\/p><\/td>	-<\/span><\/p><\/td><\/tr>
ピクセルピッチ<\/strong><\/span><\/p><\/td>	0.0507(高さ)×3×0.1521(垂直)<\/span><\/p><\/td>	mm<\/span><\/p><\/td><\/tr>
アクティブエリア<\/strong><\/span><\/p><\/td>	127.764 (高さ) x 77.8752 (垂直)<\/span><\/p><\/td>	mm<\/span><\/p><\/td><\/tr>
モジュールサイズ<\/strong><\/span><\/p><\/td>	134.22 (幅) x 87.39 (高さ) x 3.06 (奥行き)<\/span><\/p><\/td>	mm<\/span><\/p><\/td><\/tr>
インタフェース<\/strong><\/span><\/p><\/td>	RGB 24bit<\/span><\/p><\/td>	-<\/span><\/p><\/td><\/tr>
ドライバーIC<\/strong><\/span><\/p><\/td>	JD9168S<\/span><\/p><\/td>	-<\/span><\/p><\/td><\/tr>
輝度<\/strong><\/span><\/p><\/td>	1000 (標準) / 800 (最小)<\/span><\/p><\/td>	cd/平方メートル<\/span><\/p><\/td><\/tr>
コントラスト比<\/strong><\/span><\/p><\/td>	800:1<\/span><\/p><\/td>	-<\/span><\/p><\/td><\/tr>
動作温度<\/strong><\/span><\/p><\/td>	-20～+65<\/span><\/p><\/td>	℃<\/span><\/p><\/td><\/tr>
保管温度<\/strong><\/span><\/p><\/td>	-30～+75<\/span><\/p><\/td>	℃<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> <\/p> ピンの定義<\/h3> <\/colgroup> ピンNO.<\/strong><\/p><\/td> シンボル<\/strong><\/p><\/td><\/tr> 1<\/span><\/p><\/td> レダ<\/span><\/p><\/td><\/tr> 2<\/span><\/p><\/td> レダ<\/span><\/p><\/td><\/tr> 3<\/span><\/p><\/td> レッド<\/span><\/p><\/td><\/tr> 4<\/span><\/p><\/td> レッド<\/span><\/p><\/td><\/tr> 5<\/span><\/p><\/td> GND<\/span><\/p><\/td><\/tr> 6<\/span><\/p><\/td> NC<\/span><\/p><\/td><\/tr> 7<\/span><\/p><\/td> VDD<\/span><\/p><\/td><\/tr> 8<\/span><\/p><\/td> NC<\/span><\/p><\/td><\/tr> 9<\/span><\/p><\/td> de<\/span><\/p><\/td><\/tr> 10<\/span><\/p><\/td> vsync<\/span><\/p><\/td><\/tr> 11<\/span><\/p><\/td> hsync<\/span><\/p><\/td><\/tr> 12<\/span><\/p><\/td> B7<\/span><\/p><\/td><\/tr> 13<\/span><\/p><\/td> B6<\/span><\/p><\/td><\/tr> 14<\/span><\/p><\/td> B5<\/span><\/p><\/td><\/tr> 15<\/span><\/p><\/td> B4<\/span><\/p><\/td><\/tr> 16<\/span><\/p><\/td> B3<\/span><\/p><\/td><\/tr> 17<\/span><\/p><\/td> B2<\/span><\/p><\/td><\/tr> 18<\/span><\/p><\/td> B1<\/span><\/p><\/td><\/tr> 19<\/span><\/p><\/td> B0<\/span><\/p><\/td><\/tr> 20<\/span><\/p><\/td> G7<\/span><\/p><\/td><\/tr> 21<\/span><\/p><\/td> G6<\/span><\/p><\/td><\/tr> 22<\/span><\/p><\/td> G5<\/span><\/p><\/td><\/tr> 23<\/span><\/p><\/td> G4<\/span><\/p><\/td><\/tr> 24<\/span><\/p><\/td> G3<\/span><\/p><\/td><\/tr> 25<\/span><\/p><\/td> G2<\/span><\/p><\/td><\/tr> 26<\/span><\/p><\/td> G1<\/span><\/p><\/td><\/tr> 27<\/span><\/p><\/td> G0<\/span><\/p><\/td><\/tr> 28<\/span><\/p><\/td> R7<\/span><\/p><\/td><\/tr> 29<\/span><\/p><\/td> R6<\/span><\/p><\/td><\/tr> 30<\/span><\/p><\/td> R5<\/span><\/p><\/td><\/tr> 31<\/span><\/p><\/td> R4<\/span><\/p><\/td><\/tr> 32<\/span><\/p><\/td> R3<\/span><\/p><\/td><\/tr> 33<\/span><\/p><\/td> R2<\/span><\/p><\/td><\/tr> 34<\/span><\/p><\/td> R1<\/span><\/p><\/td><\/tr> 35<\/span><\/p><\/td> R0<\/span><\/p><\/td><\/tr> 36<\/span><\/p><\/td> GND<\/span><\/p><\/td><\/tr> 37<\/span><\/p><\/td> DCLK<\/span><\/p><\/td><\/tr> 38<\/span><\/p><\/td> GND<\/span><\/p><\/td><\/tr> 39<\/span><\/p><\/td> Shlr<\/span><\/p><\/td><\/tr> 40<\/span><\/p><\/td> updn<\/span><\/p><\/td><\/tr> 41<\/span><\/p><\/td> NC<\/span><\/p><\/td><\/tr> 42<\/span><\/p><\/td> NC<\/span><\/p><\/td><\/tr> 43<\/span><\/p><\/td> NC<\/span><\/p><\/td><\/tr> 44<\/span><\/p><\/td> リセット<\/span><\/p><\/td><\/tr> 45<\/span><\/p><\/td> NC/CSX<\/span><\/p><\/td><\/tr> 46<\/span><\/p><\/td> NC/SCL<\/span><\/p><\/td><\/tr> 47<\/span><\/p><\/td> NC/SDI<\/span><\/p><\/td><\/tr> 48<\/span><\/p><\/td> GND<\/span><\/p><\/td><\/tr> 49<\/span><\/p><\/td> stbyb<\/span><\/p><\/td><\/tr> 50<\/span><\/p><\/td> NC<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> <\/p><\/div>","type":"7"}

カスタマイズ<\/h2>

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。<\/span><\/p>

● <\/strong><\/span>カスタム表示オプション<\/strong><\/span><\/a><\/h3>

液晶パネル<\/strong><\/h4>

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA <\/a>.
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)<\/p>

インターフェース設計<\/strong><\/h4>

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP<\/p>

バックライト<\/strong><\/h4>

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。<\/p>

ドライバーボード<\/strong><\/h4>

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。<\/p>

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。<\/p>

<\/p>

●<\/strong> <\/strong><\/span>カスタムタッチスクリーンオプション<\/strong><\/span><\/a><\/h3>

タッチセンサー<\/strong><\/h4>

• 利用可能なサイズ: 最大 65\"<\/p>

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計<\/p>

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート<\/p>

• 動作温度:<\/p>

工業用グレード: –20°C ~ +70°C<\/p>

自動車グレード: –30°C ~ +85°<\/p>

タッチコントローラー(IC)<\/strong><\/h4>

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip <\/a>(FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング<\/p>

カバーレンズ<\/strong><\/h4>

• 素材のオプション:<\/p>

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm <\/span>–1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆<\/p>

● <\/strong><\/span>カスタムオプティカルボンディング<\/strong><\/span><\/a> サービス<\/strong><\/span><\/h3>

<\/colgroup>

オプティカルボンディング<\/strong><\/p><\/td>	サイズ範囲<\/strong><\/p><\/td>	メモ<\/strong><\/p><\/td><\/tr>
OCA<\/strong><\/p><\/td>	最大15.6インチ<\/p><\/td>	大量生産のための 2 つの完全に自動化された生産ライン<\/p><\/td><\/tr>
LOCA / OCR<\/strong><\/p><\/td>	最大32インチ<\/p><\/td>	高コントラストと耐久性に優れています<\/p><\/td><\/tr>
シリコーン<\/strong><\/p><\/td>	最大32インチ<\/p><\/td>	頑丈な大型産業用途に最適<\/p><\/td><\/tr><\/tbody><\/table><\/div> <\/p><\/div>","type":"7"}
