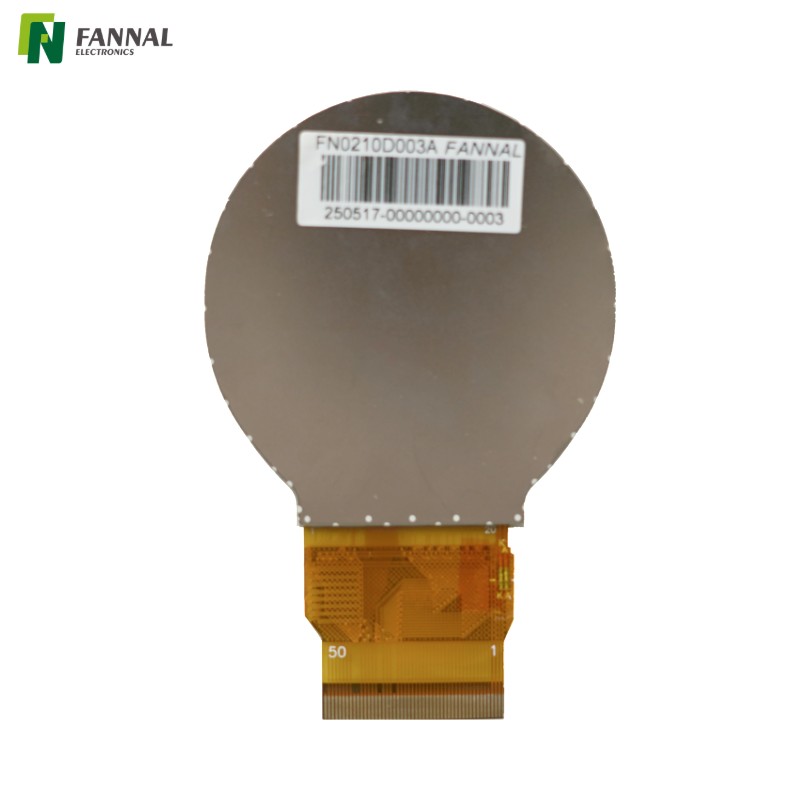

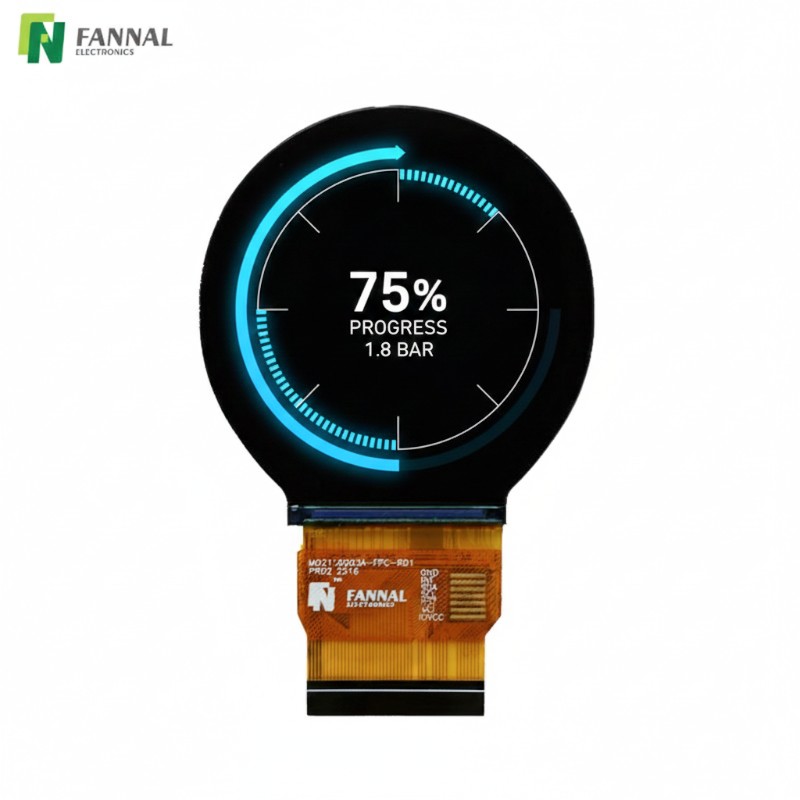

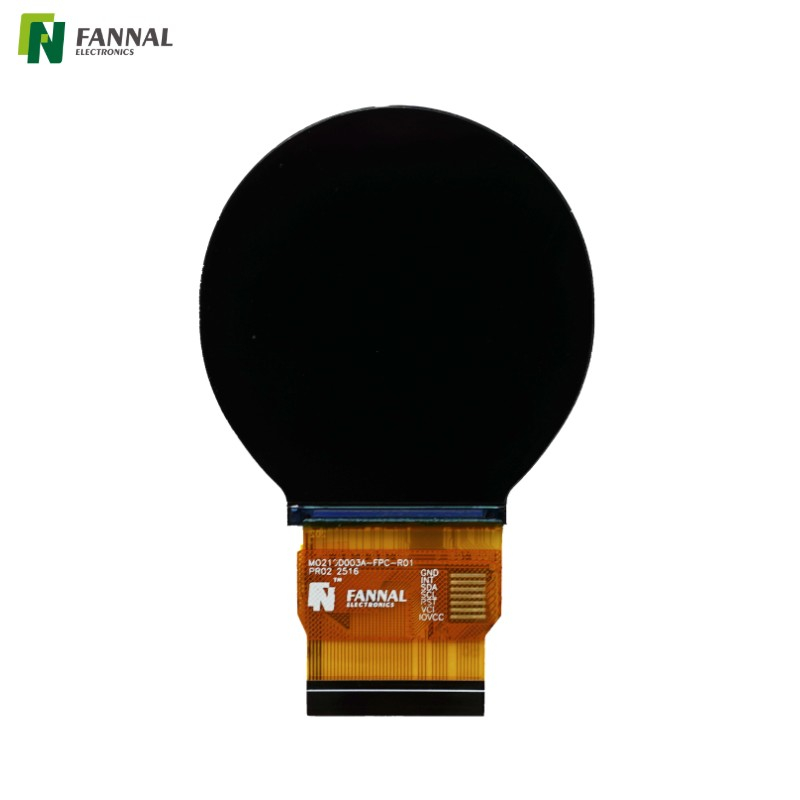

2.1 インチ円形 TFT LCD 480×480 ディスプレイ | RGBとSPI

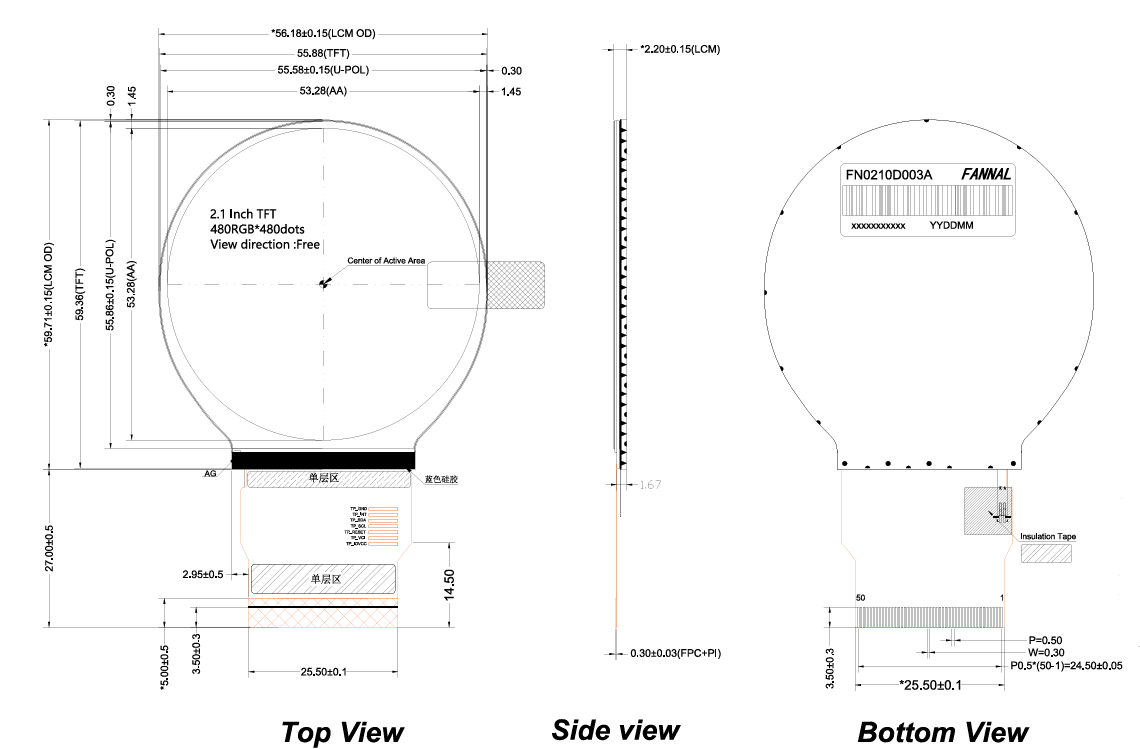

描画

仕様

アプリケーション

1. スマート コントロール ノブとダイヤル インターフェイス
ロータリー コントローラー、スマート ノブ、中心軸の周りに情報が表示される円形の HMI デザインに適しています。丸いフォーマットはダイヤルスタイルのUIレイアウトに自然にマッチします。

2. 産業用計装用ディスプレイ コンパクト
なサイズ、鮮明な読みやすさ、および温度変化に対する安定した動作が必要な計測器、センサー、監視デバイスに最適です。

3. 医療および研究機器 (非クリティカル UI)
ステータス表示、パラメータの視覚化、またはモード選択パネルなど、医療または研究機器の補助ディスプレイで使用されます。

4. スマート ホームおよびビルディング コントロール パネル
最新の美学と高輝度によりユーザー インタラクションが向上するサーモスタット、アクセス コントロール ユニット、スマート スイッチに最適です。

5. 組み込みデバイスとカスタム UI モジュール
柔軟なインターフェイス オプションと信頼性の高い長期供給を備えた円形ディスプレイを必要とする組み込みシステムにとって実用的な選択肢です。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

Q1.この2.1インチ円形TFTはどのようなタイプのシステムに適していますか?

このディスプレイは、円形 UI レイアウトの恩恵を受ける組み込みシステム、産業用コントローラー、スマート機器、コンパクト デバイス向けに設計されています。

Q2.ラウンド TFT は MCU と SoC プラットフォームの両方をサポートしていますか?

はい。 RGB および SPI インターフェイス オプションを使用すると、システム アーキテクチャとパフォーマンス要件に応じて、幅広い MCU や SoC と統合できます。

Q3.このディスプレイは屋外または半屋外での使用に適していますか?

高い輝度とコントラストにより、周囲光にさらされるコントロールパネルなどの半屋外環境に適していますが、直射日光の条件はシステムレベルで評価する必要があります。

Q4.この表示は OEM プロジェクト用にカスタマイズできますか?

通常、インターフェイス構成、輝度調整、機械的適応などのカスタマイズ オプションは、OEM および ODM プロジェクトで利用できます。

Q5.この円形TFTは消費者向け製品向けなのでしょうか？

このモデルは、ライフサイクルの短い家庭用電化製品ではなく、主に産業用、組み込み用、および専門的なアプリケーション向けに設計されています。
