ハードウェア設計段階でこれらの問題は製品の発売を遅らせ、エンジニアリング チームに大きなストレスを与えます。設計段階の早い段階で、プロセッサの機能を選択したディスプレイ パネルに合わせる必要があります。 間違った IPS LCD インターフェイスを選択すると、多くの場合、PCB の再スピン、EMI 準拠の失敗、または許容できないフレームレートが発生します。
最新のプロセッサーは複数の表示プロトコルをサポートしていますが、最適な選択はシステム アーキテクチャ、解像度目標、環境の制約によって厳密に異なります。エンジニアは最新のプロトコルを単純に選択することはできません。帯域幅要件と物理的なルーティング スペースを慎重に評価する必要があります。
このガイドでは、シームレスな統合を確保するためにディスプレイ インターフェイスを選択する際のエンジニアリングの現実を詳しく説明します。 SPI、RGB、LVDS、および MIPI DSI プロトコルについて説明します。ハードウェアの制約と次のビルドに適したテクノロジを一致させ、一般的な統合のボトルネックを回避する方法を学びます。
SPI は 、フレームレートが 2 番目である、低解像度でピン数が制限されたマイクロコントローラー (MCU) のデフォルトです。
RGB は 簡単な高帯域幅の並列データ転送を提供しますが、大量の GPIO リソースと慎重な EMI 管理が必要です。
LVDS は 、より長い FPC/ケーブル距離にわたる堅牢でノイズ耐性の高い伝送の業界標準であり続けています。
MIPI DSI は 、高解像度ディスプレイに対して最高の帯域幅対電力比を実現しますが、正確なインピーダンス マッチングと複雑なソフトウェアの初期化が必要です。
インターフェイスの選択はホスト プロセッサで直接始まります。シリコンに必要なハードウェア コントローラーがない場合、プロトコルを強制することはできません。多くのマイクロコントローラー (MCU) には、専用の MIPI または LVDS ハードウェアがありません。この制限により、SPI や RGB などのより単純なプロトコルへの依存が強制されます。逆に、強力なマイクロプロセッサ (MPU) は高度なシリアル インターフェイスを難なく処理します。ディスプレイを選択する前に、必ずプロセッサのデータシートを確認してください。
エンジニアは常に基板スペースを争っています。パラレル インターフェイスとシリアル インターフェイスの間のトレードオフを考慮する必要があります。パラレル インターフェイスには大量のピン割り当てが必要です。 RGB インターフェイスは最大 28 個の GPIO ピンを消費する可能性があります。このピン数の多さにより、貴重な PCB 領域が消費されます。シリアル インターフェイスに必要なピンの数ははるかに少なくなります。ただし、より厳格な配線ルールとインピーダンス制御が必要です。利用可能な基板スペースを早めに評価する必要があります。
高解像度のインターフェイスには、大量のフレームバッファ メモリが必要です。ビデオ データ処理は、利用可能な RAM に大きく依存します。 16 ビットカラーの標準的な 800x480 パネルは、フレームごとに約 768KB のメモリを消費します。ホスト プロセッサに十分な内部 RAM が不足している場合は、大きな障害に直面します。これらのシナリオでは、ディスプレイ側の GRAM を利用するインターフェイスを使用する必要があります。通常、SPI または MCU パラレル インターフェイスがこの特定の役割を果たします。
SPI は単純なシリアル通信を通じて動作します。ピン数が驚くほど少ないのが特徴で、通常は 3 線式または 4 線式構成が使用されます。
最適な用途: 小型ウェアラブル ディスプレイ、スマート メーター、または静的 UI パネル。
欠点: 本質的に帯域幅が低いため、スムーズなビデオ再生が妨げられます。大きな画面ではフレームレートが大幅に低下します。
ベスト プラクティス: SPI と並行して DMA (ダイレクト メモリ アクセス) を使用して、画面更新中のプロセッサのオーバーヘッドを軽減します。
RGB はビデオ データを厳密な並列形式で送信します。 16 ビット、18 ビット、または 24 ビットの色深度構成を使用します。データはディスプレイ コントローラーのタイミング要件に直接一致します。
最適な用途: 専用のシリアル シリアライザーを持たない MPU によって駆動される中型の画面。
欠点: 並列データ ラインは高い EMI を生成します。これらの回線を長距離にわたって配線すると、重大な信号劣化が発生します。
よくある間違い: RGB データ ラインに直列終端抵抗を追加しないと、信号リンギングが発生します。
LVDS は、ペアになった差動信号に依存します。最小限の電圧振幅を使用して、並外れた速度でデータを送信します。このアプローチにより、強力なノイズ耐性が生まれます。
最適な用途: 産業機器、車載インフォテインメント、および高い環境信頼性を必要とする大型パネル。
欠点: これは古い標準を表しています。このアーキテクチャでは、ホスト側にシリアライザー、ディスプレイ側にデシリアライザーが必要です。
ベストプラクティス: 差動ペアをしっかりと結合し、PCB 上でその長さを完全に一致させてください。
MIPI DSI は、高速のパケットベースのシリアル プロトコルを利用します。エンジニアは当初、最新のモバイル デバイス向けにそれを最適化しました。これを最新のに統合すると、 MIPI DSI ディスプレイ 優れたバッテリー効率と大量のデータ スループットが得られます。
最適な用途: 1080p または 4K モバイル画面などの高解像度、低電力アプリケーション。
欠点: 厳しいライセンス制限とクローズドなドキュメント環境が特徴です。また、厳しい PCB インピーダンス整合も要求されます。
ベスト プラクティス: すべての D-PHY 配線トレースにわたって厳密な 100 オームの差動インピーダンスを確保します。
現実的な最大解像度によって、インターフェイスのオプションが決まります。 SPI は通常、320x240 ピクセル付近で最高になります。 SPI をこれを超えると、顕著な画面のティアリングが発生します。 RGB は 800x480 または 1024x600 の解像度を快適に処理します。 LVDS は 1080p の領域まで簡単に拡張できます。 MIPI DSI は帯域幅において最高の地位を占めています。高いリフレッシュ レートで 4K 解像度を簡単に処理できます。ターゲット解像度をこれらのハードシーリングにマッピングする必要があります。
次の表は、各主要プロトコルに対するベースライン エンジニアリングの期待の概要を示しています。
インターフェースプロトコル | 実用最大解像度 | ピン数の要件 | EMIプロファイル |
|---|---|---|---|
SPI | 320×240 | ロー (3 ~ 4 ピン) | 低い |
RGB | 1024×600 | ハイ(最大28ピン) | 非常に高い |
LVDS | 1920×1080 | 中 (差動ペア) | 低(自己遮蔽) |
MIPI DSI | 4K+ | 低 (ディファレンシャルレーン) | 低(自己遮蔽) |
パラレル RGB は大量の EMI フットプリントを残します。状態を切り替える 24 個のピンが同時に小さなアンテナのように機能します。この膨大な電気ノイズにより、最終製品の認証が困難になります。差動信号には明確な利点があります。 LVDS および MIPI プロトコルは本質的に自己シールド性があります。対をなす反対信号は放射を打ち消します。この物理的特性により、CE および FCC テストのプロセスが大幅に簡素化されます。
ハードウェア チームは、隠れた設計の複雑さを分析する必要があります。 RGB インターフェイスは、回路図上では数学的に単純に見えます。ただし、クロストークなしで 24 本の平行線を配線するには、複雑な多層 PCB が必要です。複数の基板層にわたる配線長を慎重に管理する必要があります。この複雑さにより、初期のハードウェアの単純さが台無しになることがよくあります。合理化された LVDS セットアップでは通常、必要な PCB 層の数が減り、全体のハードウェア レイアウトが簡素化されます。

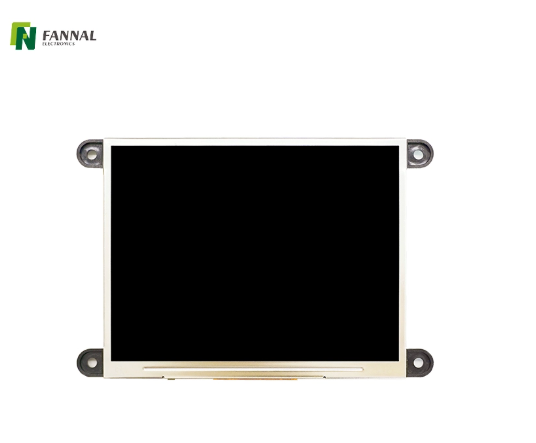

物理的な接続はシステムの信頼性を左右します。 接続する際の物理的な現実を注意深く詳しく説明します。 IPS TFT LCD ディスプレイを メインボードにFPC (フレキシブルプリント回路) の曲げ半径は信号の完全性に影響を与えます。 MIPI と LVDS では、FPC 上で差動ペアの長さを厳密に一致させる必要があります。ずれがあるとタイミング スキューが発生します。 FPC 設計が高速配線公差を確実に満たすようにするには、パネル メーカーと緊密に調整する必要があります。
サプライチェーンの現実はプロトコルの選択に影響を与えます。ハードウェア エンジニアは、コンポーネントの選択時にソフトウェアのオーバーヘッドを見落とすことがよくあります。 MIPI コントローラーを初期化するには、複雑なベンダー固有のドキュメントを参照する必要があります。これらの文書は多くの場合、厳格な NDA の背後にあります。対照的に、RGB タイミングは一般的に普遍的なままです。 RGB ソフトウェア ドライバーは透明性が高く、広く文書化されています。ボード レイアウトを最終決定する前に、ドライバー IC が利用できるかどうかを確認することをお勧めします。
ネイティブ プロセッサのサポートが不十分な場合があります。エンジニアは、ネイティブ サポートが不足している場合に変換チップを使用することがよくあります。ブリッジ IC を介して RGB を MIPI に変換すると、顕著なリスクが生じます。 SSD2828 などの一般的なブリッジ チップは物理的な互換性を解決しますが、オーバーヘッドが追加されます。ブリッジ IC は余分な基板スペースを消費し、追加の電力を消費します。また、ビデオ パイプラインにわずかな遅延が生じる可能性もあります。これらのリスクを慎重に比較検討してください。
スマート ホーム インターフェイスには、単純なグラフィカル オーバーレイが必要です。 はなぜですか? SPI または 16 ビット RGB インターフェイスを使用するシンプルな GUI を完璧に処理します。これらのアプリケーションが 60fps のビデオ再生を要求することはほとんどありません。 SPI は、単純なタッチ操作のプロセッサ負荷を最小限に抑えます。 RGB は、スムーズなページ遷移に必要な帯域幅を提供します。どちらもハードウェアの設置面積を最小限に抑えます。 3.5 インチ IPS TFT LCD が最適なバランスを提供するの
工場の現場や病院は、過酷な電気環境を代表します。これらの特定のセクターには LVDS を義務付けています。 LVDS は、優れたケーブル長許容差を提供します。 LVDS ケーブルは、ホスト プロセッサから数メートル離れた場所に配線できます。さらに、差動信号は工場現場の激しい電気ノイズを無視します。医療モニターには、信号劣化のない絶対的な信頼性が必要です。 LVDS はこの安定性を一貫して提供します。
携帯電話や高級タブレットには、完璧なビジュアルが求められます。ここでは、MIPI DSI のエンジニアリング オーバーヘッドを簡単に正当化できます。高いフレームレートと豊かな色深度には、大規模な帯域幅が必要です。 MIPI は、バッテリー寿命を維持しながらこのデータを配信します。家庭用電化製品は、洗練された低電力プロファイルに依存しています。 D-PHY アーキテクチャは、急速な状態変化を効率的に管理します。データ負荷が重いにもかかわらず、熱出力を低く抑えます。
既製のインターフェイスは、厳密なエンクロージャ仕様を満たしていない場合があります。標準ケーブルは単に機械ハウジングに適合しない可能性があります。を指定すると、機械的なボトルネックがどのように解決されるかを理解しておく必要があります カスタム TFT LCD ディスプレイ 。カスタム設計により、FPC の長さをカスタマイズできます。ブリッジ IC をパネル フレックス ケーブルに直接統合することもできます。これにより、ハードウェアの複雑さがメインボードから解放され、コアのアセンブリが簡素化されます。
ディスプレイ インターフェイスの選択は依然として厳密な妥協点です。ホスト プロセッサの機能と、望ましい解像度目標および PCB 配線の複雑さのバランスをとる必要があります。これらの制約のいずれかを無視すると、開発サイクルの後半で統合が失敗することが保証されます。シリアル インターフェイスは基板スペースと EMI の点で有利ですが、パラレル インターフェイスは単純なプロセッサにとってアクセスしやすいままです。
最終的な PCB レイアウトに取り組む前に、ハードウェア チームは直ちに行動を起こす必要があります。選択したプロセッサの評価キットをすぐに入手することをお勧めします。ドライバーICの初期化を手動で検証します。ブレッドボードまたは開発ボード設定で正確な表示タイミング パラメータをテストします。ソフトウェア スタックを早期に証明することで、コストのかかるハードウェアの再スピンを防ぐことができます。
A: いいえ。SPI には厳しい帯域幅制限があります。 320x240 ピクセルを超えるものを SPI 経由で駆動すると、フレーム落ちや激しい画面ティアリングが発生します。標準の SPI バスを介してスムーズなビデオをプッシュすることはできません。
A: パラレル RGB は各カラー ビットに専用のピンを使用し、データを同時に送信します。シリアル RGB は、より少ないピンでカラー データを多重化し、サブピクセルを順番に送信します。パラレル RGB はより多くの基板スペースを必要としますが、シリアル RGB はピン数を減らしますが、より高いクロック速度を必要とします。
A: SSD2828 などの専用ブリッジ IC を使用する必要があります。ブリッジ チップはパラレル RGB 信号を受け取り、それらを MIPI パケットにシリアル化します。ただし、これにより消費電力が増加し、PCB の設置面積が増加し、追加のソフトウェア初期化が必要になります。
A: いいえ。モバイル家庭用電化製品では MIPI DSI が大部分に取って代わりましたが、LVDS は依然として産業、医療、自動車分野に深く根付いています。電気ノイズに対する耐性と長いケーブルを駆動できる機能により、積極的に開発され、関連性が高くなります。
