Why does this module support three different display interfaces?

Different processors and embedded platforms have different interface capabilities. Supporting MCU, SPI, and RGB allows the display module to be integrated into a wider range of hardware designs.

Does ALL viewing direction mean this is an IPS display?

Although the panel technology is not explicitly specified, ALL viewing direction is generally associated with IPS or similar wide-viewing-angle display structures.

Which interface should I choose: MCU, SPI, or RGB?

The appropriate interface depends on processor capability, display performance requirements, available pins, and overall system architecture.

Are different connection methods important?

Yes. Mechanical assembly, maintenance, available installation space, and manufacturing processes all influence the preferred connection method.

Can this display module be customized for OEM projects?

Yes. Depending on project requirements, interface configuration, FPC design, backlight, and other mechanical or electrical parameters can often be customized.

ホームページ » 製品 » TFTディスプレイ » 産業用ディスプレイ » MCU、SPI、および RGB インターフェイスを備えた 3.5 インチ IPS TFT LCD モジュール

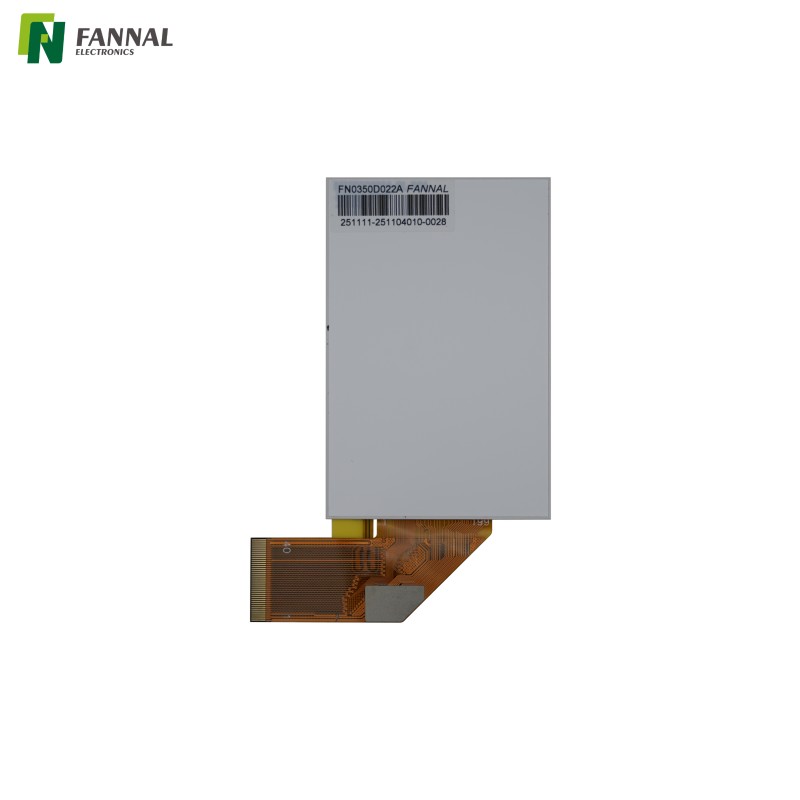

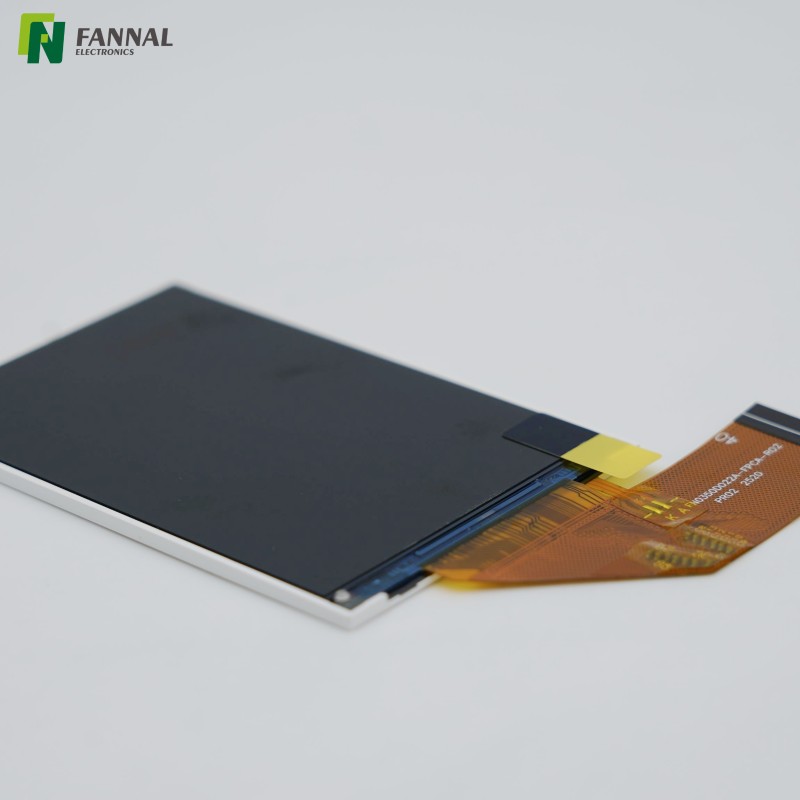

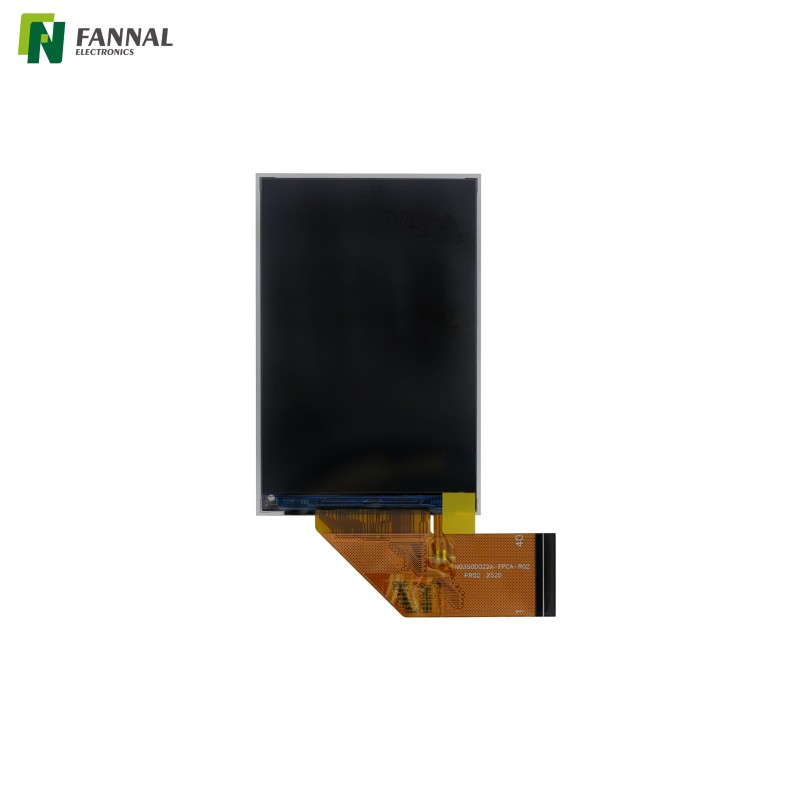

MCU、SPI、および RGB インターフェイスを備えた 3.5 インチ IPS TFT LCD モジュール

3.5 インチ HVGA IPS TFT LCD モジュール (ILI9488 ドライバー付き)

モデル：
FN0350D022A
製品ブランド：
FANNAL
サイズ(インチ)：
3.5
表示AA(mm)：
48.96(H)×73.44(V)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
インターフェイスを表示します：
MCU / SPI / RGB 40
コントラスト比：
1000:1
解決：
320×480
方向：
無料 / すべて
明るさ（CD/m²）：
350

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN0350D022A は、320 × 480 の解像度、広い表示特性、および MCU、SPI、RGB などの複数のインターフェイスオプションを備えた 3.5 インチ TFT LCD モジュールです。単一のハードウェアプラットフォーム用に最適化されるのではなく、電気的接続と機械的接続の両方で柔軟性を提供しながら、さまざまな組み込みシステム間の統合を簡素化するように設計されています。

特徴

さまざまなハードウェアアーキテクチャに対応する複数のインターフェイスオプション

1 つの表示インターフェイスがすべてのプロジェクトに適合するわけではありません。一部の組み込みプラットフォームではピン数を優先し、他の組み込みプラットフォームではリフレッシュパフォーマンスやソフトウェアアーキテクチャに重点を置きます。

FN0350D022A は MCU、SPI、および RGB インターフェイスをサポートしているため、ディスプレイ自体を再設計することなく、ディスプレイをさまざまなコントローラープラットフォームに適合させることができます。この柔軟性により、プロジェクト中にハードウェアプラットフォームが進化する際に開発時間を短縮できます。

安定した画質を実現する広視野特性

ディスプレイは すべての表示方向を提供し、IPS テクノロジーに一般的に関連付けられている表示特性を提供します。

オペレーターの上、下、または横に取り付けられる機器の場合、多くの場合、解像度を上げるだけよりも、さまざまな視野角にわたって安定した色とコントラストを維持することが重要です。

可読性を向上させる唯一の方法は反射防止だけではありません

350 nits の標準輝度と 1000:1 のコントラスト比を 備えたこのモジュールは、屋内および半制御された環境でバランスのとれた画像パフォーマンスを提供します。

明るさは、単独の仕様としてではなく、常にエンクロージャの設計、周囲の照明、フロントカバーの素材と合わせて考慮する必要があります。

複数の接続方法により機械設計を簡素化

電気インターフェースに加えて、モジュールは FPC プラグイン、FPC 溶接、およびコネクタベースの接続もサポートしています.

最終製品の設計に応じて、さまざまな接続方法により、組み立てが簡素化され、保守性が向上し、スペースの制約に対応できる場合があります。

長い製品ライフサイクル向けに設計

このモジュールはをサポートし 、-20°C ～ +70°C の動作温度 、 RoHS 2.0 および REACHに準拠しているため、長期間の使用が予想される組み込み製品に適しています。

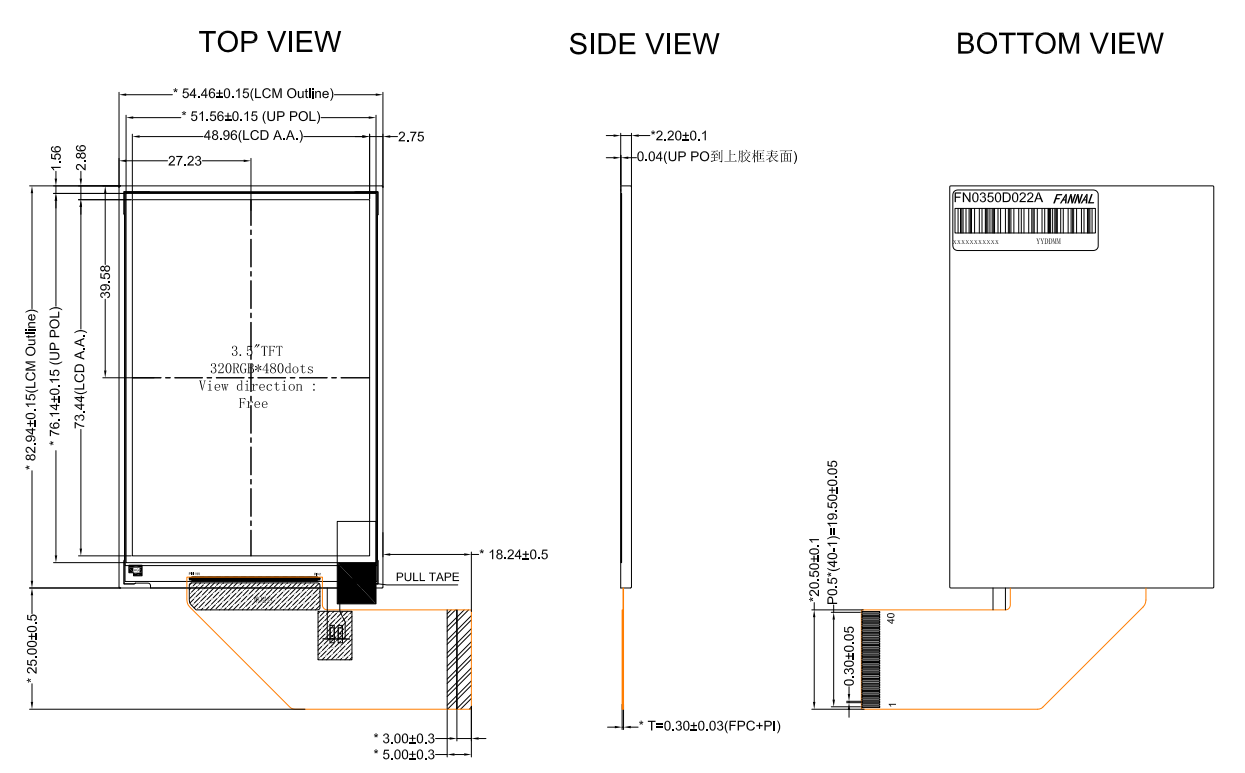

描画

仕様

パラメーター	仕様	ユニット
液晶サイズ	3.5（対角線）	インチ
解像度比	320(H)×480(V)	ピクセル
ピクセルピッチ	0.153×0.153(V)	mm
アクティブエリア	48.96(H)×73.44(V)	mm
モジュールサイズ	54.46(幅)×82.94(高さ)×2.2(奥行き)	mm
表示モード	透過型 / ノーマリーブラック	-
画素配置	RGB-verticalストライプ	-
視線方向	無料 / すべて	-
コントラスト比	1000:1	-
輝度	300 (最小) / 350 (標準)	cd/平方メートル
均一	80%以上	-
インタフェース	MCU / SPI / RGB 40	-
電源	2.8 / 5.0	V
消費電力	TBD	W
接続モード	FPCプラグイン / FPC溶着 / コネクタ	-
ドライバーIC	イリテック	-
重さ	21	g
動作温度	-20～70	℃
保管温度	-30～80	℃
環境要件	RoHS-2.0 / リーチ	-
マークのない許容値	±0.2	mm

アプリケーション

産業用HMIパネル

視野角の一貫性により使いやすさが向上する、コンパクトなオペレータインターフェイスに適しています。

ポータブル試験装置

エンクロージャのサイズを大きくすることなく、グラフィカルインターフェイスを必要とするハンドヘルドまたはベンチトップの機器に統合できます。

医療機器および研究機器

安定した画質と複数の統合オプションが有利な小型医療機器に適しています。

スマート制御システム

ビルオートメーション、エネルギー管理、組み込み産業用電子機器で使用される制御パネルに適しています。

OEM組み込み製品

インターフェース要件が製品モデルごとに異なるカスタム機器を開発するメーカー向けに設計されています。

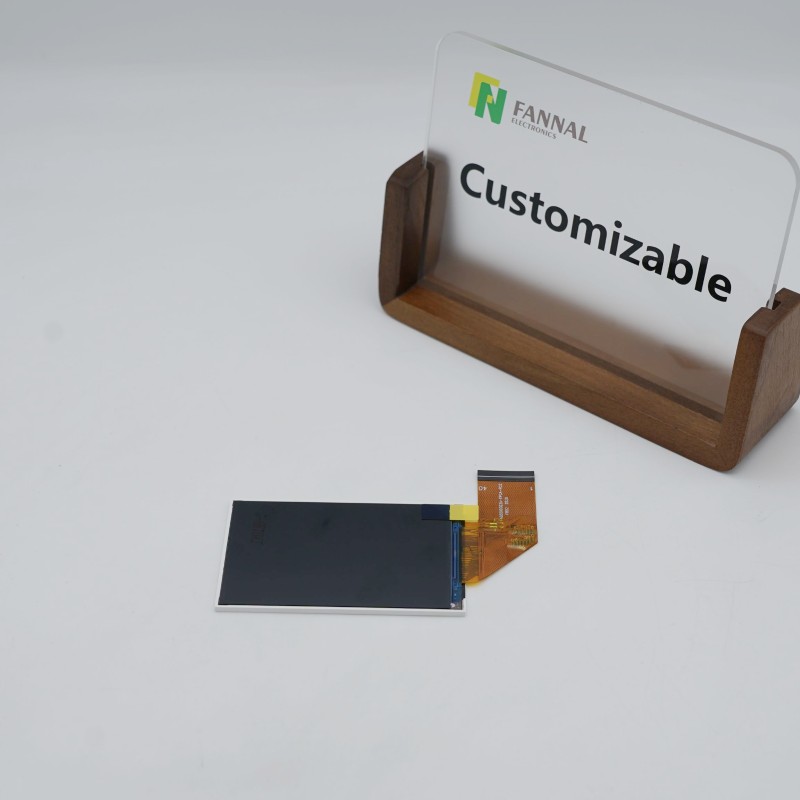

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

このモジュールが 3 つの異なるディスプレイインターフェイスをサポートしているのはなぜですか?

プロセッサーや組み込みプラットフォームが異なれば、インターフェース機能も異なります。 MCU、SPI、および RGB を提供することで、同じディスプレイモジュールをより幅広いハードウェア設計に統合できます。

すべての表示方向は、これが IPS ディスプレイであることを意味しますか?

仕様にはパネル技術が明示的に記載されていませんが、ALL 視野方向は一般に IPS または同様の広視野角ディスプレイ構造に関連付けられています。

MCU、SPI、または RGB のどのインターフェイスを選択すればよいですか?

答えは、プロセッサ、ディスプレイのリフレッシュ要件、利用可能なピン、およびソフトウェアアーキテクチャによって異なります。すべてのプロジェクトに最適な単一のインターフェイスはありません。

接続方法の違いは重要ですか?

はい。電気的性能はディスプレイ統合の一部にすぎません。コネクタのタイプ、組み立てプロセス、メンテナンス要件、利用可能な設置スペースはすべて、推奨される接続方法に影響を与える可能性があります。

この表示はカスタマイズできますか?

はい。プロジェクトの要件に応じて、インターフェイス、接続方法、FPC 設計、バックライト、カバーガラスの統合などのパラメータを OEM アプリケーション用にカスタマイズできる場合があります。
