LCD パネルは単独では画像を表示できません。パネルが必要なサイズと解像度を満たしていても、ビデオ データを受信し、それを正しい信号規格に変換し、ディスプレイに必要なタイミングを生成できるコントローラーが必要です。その役割は LCD ドライバー ボードによって実行されます。
新製品を開発するエンジニアにとって、ディスプレイの選択は多くの場合、課題の一部にすぎません。ホスト システムと LCD パネル間の互換性も同様に重要です。インターフェイス、タイミング、電力要件、またはファームウェアの不一致により、適切なディスプレイが正しく機能しなくなる可能性があります。
この記事では、LCD ドライバー ボードの役割、その仕組み、一般的なディスプレイ インターフェイスの違い、選択または設計する際のエンジニアリング上の考慮事項について説明します。
LCD ドライバーボードは、ホストデバイスが LCD パネルと通信できるようにする電子回路です。
コンピュータ、組み込みプロセッサ、産業用コントローラ、またはその他のグラフィック ソースからビデオ信号を受け取り、それらの信号を LCD に必要なインターフェイスに変換し、安定した動作に必要なタイミング、電圧、およびバックライトを管理します。
互換性のあるドライバー ボードがなければ、ほとんどの裸 LCD パネルは 、電力が供給されていても画像を表示できません。
LCD ドライバー ボード と LCD コントローラー ボード という用語は 、しばしば同じ意味で使用されますが、必ずしも同じであるとは限りません。多くのディスプレイ システムでは、ドライバー ボードは信号変換とパネル制御に重点を置き、コントローラー ボードには画像スケーリング、オペレーティング システム、アプリケーション ロジック、周辺機器管理などの追加の処理機能が含まれる場合があります。正確な定義はメーカーによって異なるため、通常は仕様に記載されている名前よりもボードの実際の機能を理解することの方が重要です。
最も単純には、LCD ドライバー ボードはホスト デバイスと LCD パネルの間に配置されます。
一般的な信号パスは次のようになります。
産業用PC / 組み込みシステム │ HDMI / DP / USB-C │ LCDドライバーボード │ LVDS / eDP / MIPI DSI / RGB │ LCDパネルその役割は、単にビデオ信号をあるコネクタから別のコネクタに渡すだけではありません。
異なるシステムが同じディスプレイ インターフェイスを使用することはほとんどありません。
たとえば、産業用コンピュータは HDMI を出力する場合がありますが、選択された LCD パネルは LVDS のみを受け入れます。ドライバー ボードは、受信ビデオ ストリームをパネルが期待する信号プロトコルに変換します。
組み込み製品では、ハードウェア アーキテクチャに応じて、DisplayPort と eDP、HDMI と MIPI DSI、またはその他のインターフェイスの組み合わせの間で変換が行われる場合があります。
LCD パネルには、非常に特殊なタイミング パラメータが必要です。
水平同期、垂直同期、ピクセル クロック周波数、ブランキング間隔、およびリフレッシュ レートはすべてパネルの仕様に一致する必要があります。互換性のあるインターフェイスであっても、タイミング設定が正しくない場合は、安定した画像を生成できません。
通常、ドライバー ボードのファームウェアはこれらのパラメーターを保存し、起動時にパネルを初期化します。
LCD パネルには通常、単一電源ではなく複数の電圧レールが必要です。
ディスプレイには、主な動作電圧に加えて、ゲート ドライバー、ソース ドライバー、論理回路、またはバックライト電力用の専用電圧が必要な場合があります。ドライバー ボードは、パネル メーカーの要件に従ってこれらの電圧を生成し、シーケンスします。
電圧を間違った順序で印加または除去すると、一部の LCD パネルが永久に損傷する可能性があるため、電源シーケンスは特に重要です。
液晶自体は発光しません。視認性はLEDバックライトシステムに依存します。
ほとんどのドライバー ボードには、PWM 制御またはアナログ調光を通じて明るさを調整できる LED ドライバー回路が含まれています。産業用機器では、輝度制御を固定のままにするのではなく、周囲光センサー、車両システム、またはオペレーター設定と統合する必要があることがよくあります。
最新の LCD パネルの多くは、画像を表示する前に初期化コマンドを必要とします。
システムの起動中に、ドライバー ボードは、動作モード、ガンマ曲線、タイミング パラメーター、およびその他のパネル固有のレジスターを設定する構成コマンドを送信します。これらのコマンドは通常、I²C や SPI などの専用の制御インターフェイス、または MIPI DSI などのインターフェイスに組み込まれたコマンド チャネルを通じて送信されます。正確な手順は、LCD コントローラー IC とパネル メーカーの要件によって異なります。
これが、サイズと解像度が同じ 2 つのパネルが依然として異なるファームウェアを必要とする理由の 1 つです。
必ずしもそうとは限りません。
ドライバー ボードが必要かどうかは、ディスプレイ コントローラーがシステム内のどこに既に存在するかによって大きく異なります。
一部の組み込みプラットフォームでは、ディスプレイ コントローラーがメイン プロセッサに直接統合されています。これらの設計では、プロセッサは、 LCD パネルに直接接続する追加のドライバー ボードは、既に利用可能な機能を単純に複製することになります。 LVDS、MIPI DSI、RGB パラレル、または eDP 信号を出力します。
このアーキテクチャは、アプリケーション プロセッサ、ARM SoC、またはハードウェアとソフトウェアが一緒に開発されるカスタム組み込みプラットフォームを中心に構築された製品で一般的です。
対照的に、多くの産業用システム、評価プラットフォーム、商用ディスプレイ プロジェクトは、HDMI や DisplayPort などの外部ビデオ インターフェイスに依存しています。 LCD パネルはこれらの信号を直接解釈できないため、2 つのインターフェイスをブリッジするには専用のドライバー ボードが必要になります。
ドライバーボード という用語は 業界全体で異なる意味で使用されることがあるため、この違いは見落とされがちです。実際には、決定要因は製品名ではなく、信号変換、タイミング生成、およびパネルの初期化がシステム内の他の場所ですでに処理されているかどうかです。
最も一般的な混乱の原因の 1 つは、の区別です。 入力インターフェイス と パネル インターフェイス.
それらはさまざまな目的に役立ちます。
ホスト入力インターフェイスは、外部システムと LCD ドライバー ボード間の接続です。
パネル出力インターフェース は、ドライバーボードと LCD 自体の間の接続です。
どちらもビデオ信号を伝送しますが、異なる通信規格に従っており、一般に互換性はありません。
たとえば、産業用コンピュータは HDMI を出力する場合がありますが、選択された LCD パネルは LVDS のみを受け入れる場合があります。この場合、ドライバー ボードは入力側で HDMI を受信し、ビデオ ストリームを変換し、LVDS をディスプレイに出力します。
LCD パネルとそれに対応するドライバー ボードの両方を選択する場合、この信号経路を理解することが不可欠です。
ホスト インターフェイスは、LCD パネルではなくグラフィック ソースに依存します。
最新の産業用コンピューター、組み込みコントローラー、メディア プレーヤー、開発ボードは通常、次のビデオ出力を 1 つ以上提供します。
インタフェース | 代表的なソースデバイス | 特徴 |
|---|---|---|
HDMI | 産業用 PC、ミニ PC、メディア プレーヤー | ビデオとオーディオを伝送する、広くサポートされているデジタル インターフェイス。 |
ディスプレイポート | 産業用コンピュータ、ワークステーション | 高帯域幅は、より高い解像度とリフレッシュ レートに適しています。 |
USB Type-C (DisplayPort Alt モード) | ラップトップ、タブレット、組み込みプラットフォーム | 単一のコネクタを通じてビデオ、データ、電力を結合します。 |
DVI | レガシー産業用コンピューター | デジタル ビデオ インターフェイスは古い機器にまだ搭載されています。 |
VGA | 古い産業用コントローラー | アナログ インターフェイスは徐々にデジタル規格に置き換えられています。 |
すべてのドライバー ボードがすべての入力インターフェイスをサポートしているわけではありません。産業機器向けに設計された製品は、多くの場合、最新の民生用ビデオ規格のサポートよりも長期的な可用性と互換性を優先します。
ホスト入力インターフェイスとは異なり、パネル インターフェイスは LCD モジュール自体によって決定されます。ドライバーボードは、ディスプレイが期待する正確な信号規格を生成する必要があります。
これらのインターフェイスはすべて画像データを転送しますが、異なる世代のディスプレイ テクノロジと異なるアプリケーション要件に合わせて開発されました。帯域幅が高いほど必ずしも優れているわけではありません。適切な選択は、プロセッサ アーキテクチャ、ディスプレイ解像度、ケーブル長、EMI 要件、製品ライフサイクル、およびシステム コストによって異なります。
SPI (シリアル ペリフェラル インターフェイス) は、最も単純なディスプレイ インターフェイスの 1 つであり、 マイクロコントローラーによって直接駆動される小型 TFT LCD モジュールで一般的に使用されます。
その主な利点はシンプルさです。必要な信号線はわずか数本だけなので、PCB 配線が簡単になり、コネクタのコストが削減されます。
トレードオフは帯域幅です。 SPI はピクセルをシリアルに転送するため、解像度が上がるにつれて大きなディスプレイをリフレッシュすることがますます困難になります。このため、SPI は通常、ハンドヘルド機器、IoT デバイス、スマート ホーム製品、ポータブル医療機器で使用される小型ディスプレイに限定されます。
ディスプレイ サイズやリフレッシュ要件が増加すると、設計者は通常、より高速なインターフェイスに移行します。
MCU インターフェイスは、組み込みシステムで広く使用されているコマンドベースのパラレル インターフェイスです。
HDMI や LVDS のようにビデオを継続的に送信する代わりに、プロセッサーは読み取りおよび書き込みコマンドを通じて画像データを LCD コントローラーに直接書き込みます。
このアーキテクチャは、産業用 HMI パネル、制御端末、実験器具など、更新が比較的遅いユーザー インターフェイスに適しています。
ただし、プロセッサは表示更新の管理により多くの時間を費やす必要があります。アニメーションがより複雑になったり、解像度が高くなると、システム全体のパフォーマンスが低下する可能性があります。
RGB パラレルは、ピクセルクロックに同期してピクセルデータを連続転送します。
MCU インターフェイスと比較して、RGB は実装が比較的簡単でありながら、はるかに高いスループットとスムーズな画像更新を提供します。
多くの組み込みプロセッサにはネイティブ RGB 出力が含まれているため、このインターフェイスは中型 TFT ディスプレイにとって魅力的です。
主な制限は、必要な信号線の数です。色深度に応じて、RGB インターフェイスには 20 を超えるデータとタイミング信号が必要になる場合があります。 PCB 配線はより複雑になり、コネクタのサイズは増大し、長距離にわたって信号の完全性を維持することがより困難になります。
最新の高解像度ディスプレイでは、RGB パラレルがシリアル インターフェイスに徐々に置き換えられています。
TTL パラレルは、初期世代の TFT LCD パネルで広く使用されていました。
これも並列データ伝送に依存していますが、シングルエンド TTL 信号方式を使用しているため、LVDS などの差動インターフェイスよりも電磁干渉の影響を受けやすくなっています。
通常、ケーブルの長さは制限されており、ピクセル クロックが上昇するにつれて信号品質を維持することがますます困難になります。
TTL は、新しいディスプレイ規格を採用するよりも長い製品ライフサイクルが重要である一部の従来の産業機器では引き続き利用可能ですが、新しい設計では一般的ではありません。
LVDS (低電圧差動信号方式) は、過去 20 年間にわたって産業用 LCD パネルに最も広く採用されているインターフェイスの 1 つです。
LVDS では、各信号を単線で送信するのではなく、差動信号ペアを使用することで、電磁放射を低減しながらノイズ耐性を大幅に向上させます。
このため、LVDS は、電気ノイズやケーブル配線が現実的な課題となる可能性があるファクトリー オートメーション機器、医療機器、輸送システム、屋外電子機器に特に適しています。
LVDS は従来のパラレル インターフェイスよりもかなり高い解像度をサポートしていますが、もはや最新のディスプレイ標準ではありません。解像度、リフレッシュ レート、ディスプレイ帯域幅が増加し続けるにつれて、多くの新製品が eDP または MIPI DSI に移行しています。
それでも、LVDS は、最新のインターフェイスを採用するよりも長期的な可用性、実績のある信頼性、広範なエコシステムのサポートが重要なアプリケーションにとっては優れた選択肢であることに変わりはありません。
MIPI DSI (Mobile Industry Processor Interface Display Serial Interface) は、主にスマートフォン、タブレット、その他の小型組み込みデバイス向けに開発されました。
LVDS とは異なり、MIPI DSI は信号線の数を最小限に抑えながら、非常に高い帯域幅を実現します。これにより、コネクタのサイズ、PCB 配線の複雑さ、消費電力が削減され、バッテリ駆動製品にとって重要な利点となります。
現在、多くの ARM ベースのプロセッサにはネイティブ MIPI DSI 出力が統合されており、追加のディスプレイ変換ハードウェアの必要性がなくなりました。
欠点は、MIPI は組み込みエコシステムの外では一般に柔軟性が低いことです。ケーブルの長さは比較的短く、プロセッサとパネル間の相互運用性には慎重なソフトウェア構成が必要になることが多く、ドライバーの開発は LVDS よりも複雑になる可能性があります。
取り外し可能なディスプレイや長いケーブル接続が必要なシステムの場合、MIPI が常に最も簡単なオプションであるとは限りません。

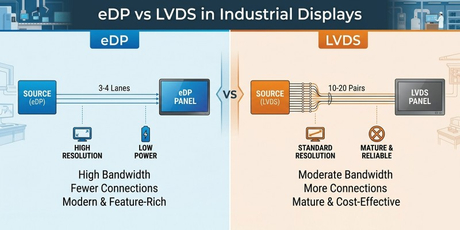

Embedded DisplayPort (eDP) は DisplayPort 標準から派生したもので、最新のラップトップ パネルの主要なインターフェイスとなっています。
LVDS と比較して、eDP はより少ない信号ペアを使用しながら、大幅に高い帯域幅を提供します。また、アダプティブリフレッシュ、省電力機能、ディスプレイ解像度の向上などの高度な機能もサポートしています。
産業用ディスプレイがフル HD、2K、4K 解像度に移行し続けるにつれて、高性能組み込みシステムでは eDP がますます一般的になってきています。
とはいえ、eDP は単に LVDS を置き換えるものではありません。既存の産業用プラットフォームはすでに LVDS インフラストラクチャを中心に設計されている可能性があり、eDP への移行にはプロセッサ、ファームウェア、コネクタ、機械レイアウトの変更が必要になることがよくあります。移行に価値があるかどうかは、インターフェイスだけではなく、システム アーキテクチャ全体に依存します。
インタフェース | 帯域幅 | 信号の種類 | 代表的な用途 | エンジニアリング上の考慮事項 |
|---|---|---|---|---|
SPI | 低い | シリアル | 小型組み込みディスプレイ | シンプルで安価ですが、高解像度または高速リフレッシュのアプリケーションには適していません。 |
MCU | 低～中 | パラレルコマンド | 産業用HMI、制御盤 | 静的インターフェイスでは効率的ですが、プロセッサにかかる負荷が高くなります。 |
RGBパラレル | 中くらい | パラレルビデオ | 組み込みプロセッサとの互換性は良好ですが、多くの信号線が必要です。 | |
TTLパラレル | 中くらい | パラレルビデオ | レガシー産業機器 | 成熟したテクノロジーですが、ケーブル長に制限があり、EMI 性能が劣ります。 |
LVDS | 高い | 差動シリアル | 産業、医療、輸送 | 優れた EMI パフォーマンスと幅広い業界サポートにより、長距離でも信頼性が高くなります。 |
MIPI DSI | 非常に高い | 高速シリアル | モバイルデバイス、組み込みARMプラットフォーム | コンパクトで電力効率が高いですが、ソフトウェアの統合はより複雑になることがよくあります。 |
edp | 非常に高い | パケットベースのシリアル | ラップトップ、最新の 産業用ディスプレイ | 高解像度には優れていますが、古いインターフェイスからの移行にはシステムの再設計が必要になる場合があります。 |
ドライバー ボードの選択が、コネクタの適合だけの問題であることはほとんどありません。
ディスプレイ インターフェイスはシステムの一部にすぎません。解像度、リフレッシュ レート、動作温度、ファームウェア サポート、電源シーケンス、バックライト要件、タッチスクリーンの統合、コンポーネントの長期可用性はすべて、ドライバー ボードが製品のライフサイクルにわたって確実に動作するかどうかに影響します。
実際の選択プロセスは通常、ドライバー ボードではなく LCD パネルから始まります。パネルのインターフェイス、タイミング、電圧、および初期化要件を理解すると、互換性のあるコントローラー ソリューションの評価がはるかに簡単になります。
将来のメンテナンスも考慮する価値があります。入手可能性が不確実なコンポーネントを中心に構築されたドライバー ボードは、特に機器が 10 年以上使用され続けることが多い産業市場では、製品が生産されてから数年後に供給の問題を引き起こす可能性があります。
ユニバーサル ドライバー ボードは、構成可能なファームウェアを通じて複数のパネル モデルをサポートするため、評価およびプロトタイプ開発中に広く使用されています。これらにより開発時間が短縮され、エンジニアは量産設計に着手する前にディスプレイのパフォーマンスを検証できるようになります。
ただし、製品には異なる優先順位があることがよくあります。
カスタム ドライバー ボードは、単一の LCD パネル専用に設計でき、不必要な回路を排除しながら、機械的寸法、コネクタの配置、熱性能、コンポーネントの長期可用性を最適化できます。また、認証が簡素化され、製造バッチ間の一貫性が向上します。
どちらのアプローチが本質的に優れているというわけではありません。
ユニバーサル ボードは開発時の柔軟性とスピードを提供しますが、設計が量産に達する場合、または特定の機械的、環境的、またはライフサイクル要件を満たす必要がある場合は通常、カスタム ボードが好まれます。
ディスプレイ統合の問題の多くは、ハードウェアの欠陥ではなく、互換性の欠如によって引き起こされます。
最も一般的な問題には次のようなものがあります。
LCD パネルとドライバー ボードは異なるディスプレイ インターフェイスを使用します。
ファームウェアのタイミングがパネルの仕様と一致しません。
バックライトの電圧または電流の要件が正しくありません。
電源シーケンスはパネルメーカーの推奨とは異なります。
タッチ コントローラーとディスプレイのファームウェアは独立して構成されます。
コネクタのピン割り当ては似ているように見えますが、電気的には異なります。
これらの問題は同時に発生することが多いため、一般に、ハードウェアの組み立て後にトラブルシューティングを行うよりも、プロジェクトの開始時に互換性を確認する方が効率的です。
LCD ドライバー ボードは、グラフィック ソースを LCD パネルに接続するだけではありません。信号変換、タイミング生成、電源シーケンス、バックライト制御、パネルの初期化を管理します。これらはすべて、ディスプレイの安定性と長期的な信頼性に影響します。
したがって、適切なソリューションを選択するには、インターフェイスを選択するだけでは不十分です。システム アーキテクチャ、プロセッサーの能力、環境条件、製品のライフサイクル、将来の保守性をすべて合わせて考慮する必要があります。
多くの産業用アプリケーションにとって、最も信頼性の高いドライバー ボードは、必ずしも最新のインターフェイスを備えたものではなく、ディスプレイとそれがサポートする製品の特定の要件に基づいて設計されたものです。
時々ではありますが、常にではありません。互換性のあるインターフェイス、解像度、タイミング要件、ファームウェアを共有している場合、ドライバー ボードは複数のパネルをサポートする場合があります。同じサイズとコネクタを備えたパネルであっても、異なる初期化シーケンスや電源設定が必要になる場合があります。
いいえ、多くの新製品で eDP または MIPI DSI が使用されていますが、LVDS は実証済みの信頼性、強力な EMI 性能、長期可用性により、産業、医療、輸送機器に広く採用され続けています。
ほとんどの LCD パネルは HDMI 信号を理解できません。 LVDS、eDP、MIPI DSI、または RGB などのインターフェイスが必要です。ドライバー ボードは、ホスト システムからの HDMI 出力をパネルが期待する信号形式に変換します。
通常、LCD パネルのモデル、解像度、インターフェイスの種類、リフレッシュ レート、動作電圧、バックライト仕様、タッチスクリーン構成、および対象となる動作環境は、互換性を判断するために必要な最小限の情報です。
多くの場合、そうです。 LCD ドライバー ボードは画像表示を制御し、タッチ コントローラーはタッチ入力を処理します。一部の統合ディスプレイ モジュールはこれらの機能を組み合わせていますが、依然として内部的には異なるハードウェアによって処理されます。
カスタム ドライバー ボードは、プロジェクトで特定の機械レイアウト、独自のインターフェイス変換、拡張された動作温度範囲、長い製品ライフサイクル、またはシステム アーキテクチャ全体とのより緊密な統合が必要な場合に価値があります。大量生産の場合、カスタム設計により製造が簡素化され、不必要なハードウェアの複雑さが軽減されます。
