ホームページ » 製品 » タッチディスプレイ » AFコーティングを施した7インチ静電容量式タッチディスプレイ

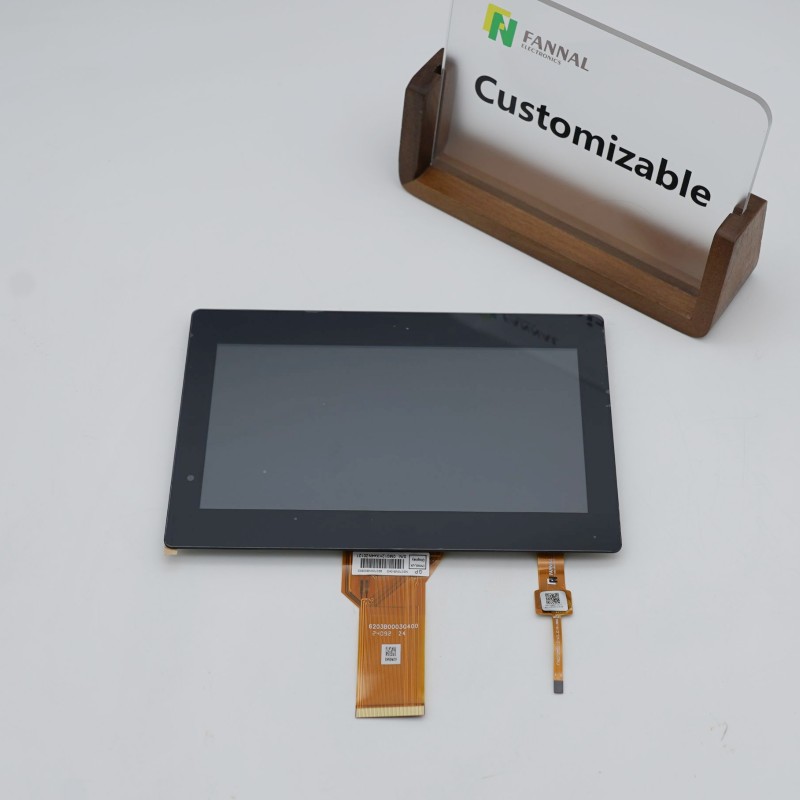

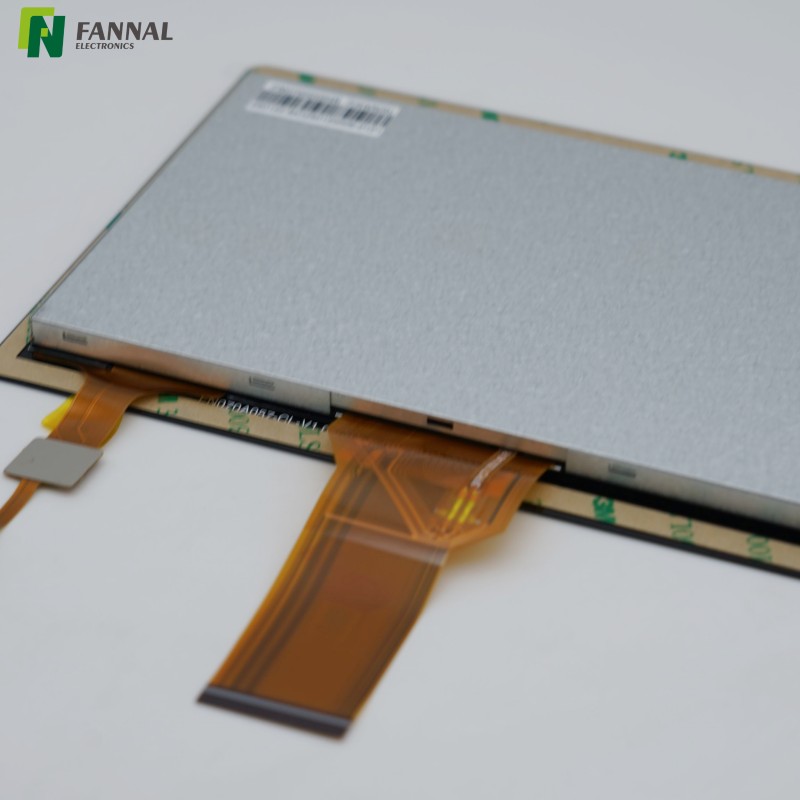

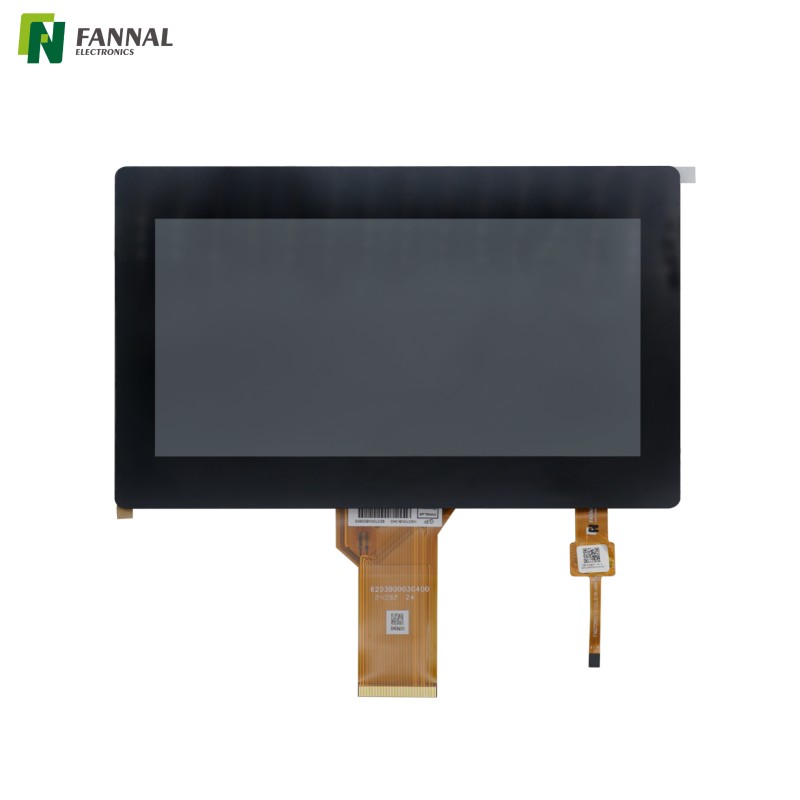

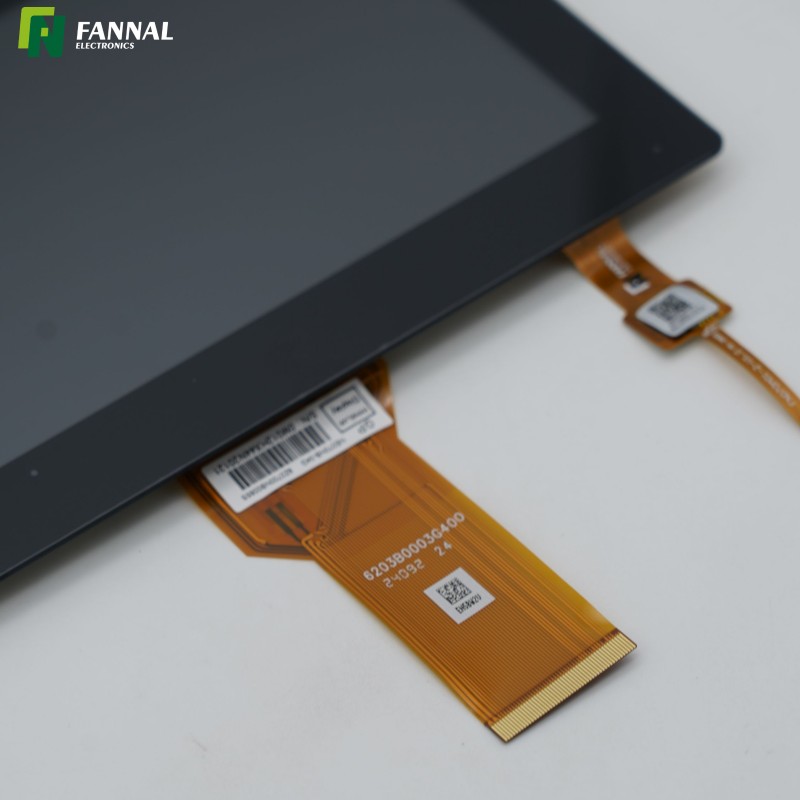

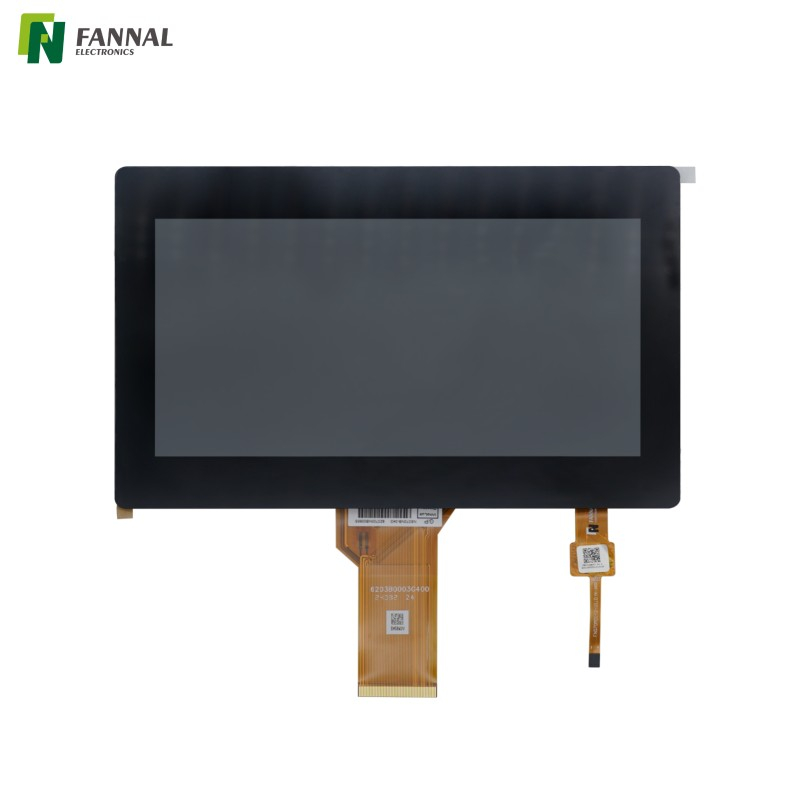

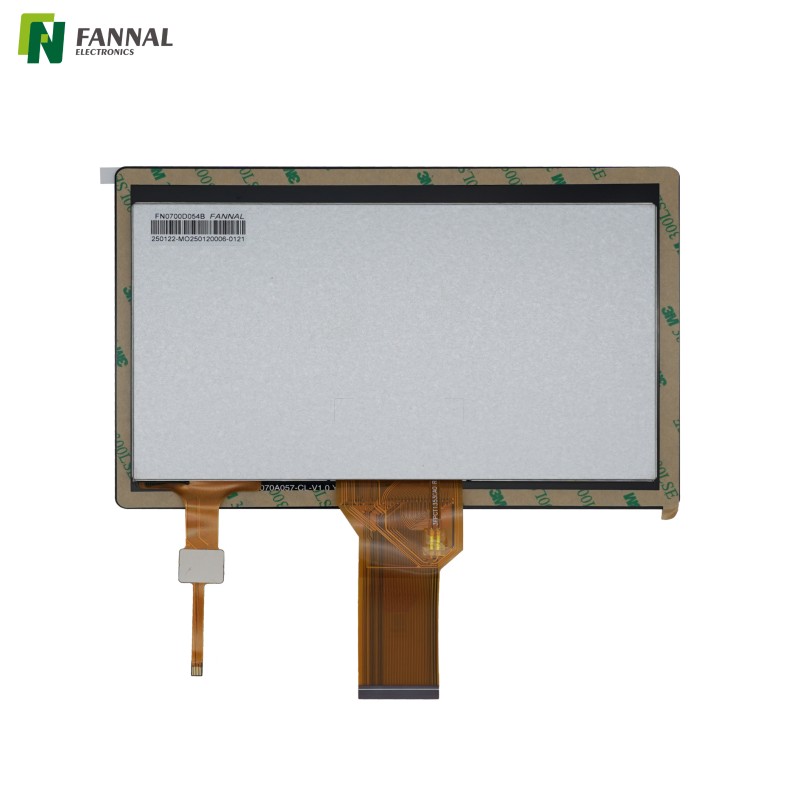

AFコーティングを施した7インチ静電容量式タッチディスプレイ

指紋防止ガラスを備えた 7 インチタッチディスプレイ

モデル：
FN070AM057-V4.0
製品ブランド：
FANNAL
サイズ(インチ)：
7
od（mm）をカバーする：
179.80 (高さ) x 124.80 (垂直) x 1.83 (厚さ)
表示AA(mm)：
154.08(高さ)×85.92(垂直)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
I2C
インターフェイスを表示します：
RGB 24ビット
TP VA (mm)：
154.88(高さ)×86.72(垂直)
解決：
800×480
方向：
12時
明るさ（CD/m²）：
250

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN070AM057 -V4.0は、 800×480のTFT LCDと投影型静電容量式タッチパネルを組み合わせた組み込み HMI アプリケーション向けに設計されており、指紋防止コーティングが施されたカバーガラス、5 点タッチ機能、および簡単なシステム統合のための I2C タッチインターフェイスを備えています。 7インチ静電容量式タッチディスプレイです。

特徴

指紋防止カバーガラス

カバーガラスには AF（指紋防止）コーティングが施されており、日常操作で目に見える指紋を軽減します。これにより、画面の外観が改善され、ユーザーとの対話が頻繁に行われるアプリケーションの清掃頻度が減ります。

統合された静電容量式タッチディスプレイ

このディスプレイは、 7 インチ TFT LCD と投影型静電容量式タッチパネルを組み合わせており、LCD とタッチパネルを別々に調達する場合に比べて統合の手間が軽減されます。

5点静電容量式タッチ

タッチパネルは 最大 5 つの同時タッチポイントをサポートしており、産業用 HMI ソフトウェアや組み込みユーザーインターフェイスに適した状態でありながら、一般的なジェスチャ操作が可能です。

組み込みシステム向けに設計

LCD は 24 ビット RGB インターフェイスを使用し、タッチパネルは I2Cを介して通信するため、モジュールは多くの組み込みプロセッサおよび制御プラットフォームと互換性があります。

屋内 HMI アプリケーションに最適

標準輝度が 250 cd/m²のこのディスプレイは、周囲の照明が制御されている屋内環境向けに設計されています。屋外設置または強い日光にさらされる場所では、通常、より高輝度のディスプレイが必要です。

最適化された視線方向

TFT は 12 時の表示方向を採用しており、デスクトップ計器、コントロールパネル、オペレータ端末など、通常正面または少し上から見る機器に適しています。

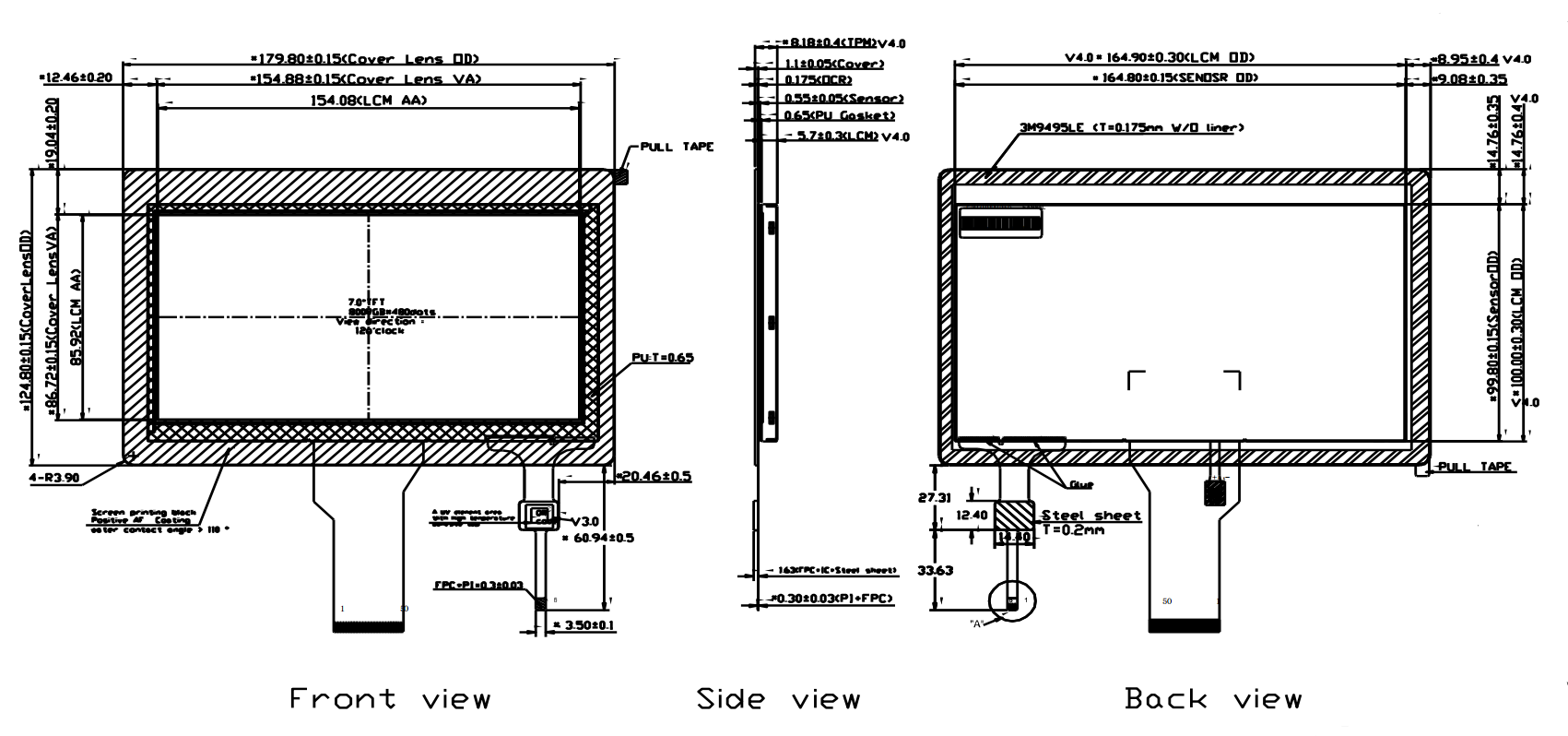

描画

仕様

1. タッチパネル一般仕様

アイテム	仕様	ユニット
アクティブサイズ	7.0 (対角)	インチ
外形サイズ	179.80 (高さ) x 124.80 (垂直) x 1.83 (厚さ)	mm
ビューエリア	154.88(高さ)×86.72(垂直)	mm
表面硬度	6時間分	-
表面処理	AFコーティング	-
透明性	82%以上	-
ドライバーIC	サイプレス/インフィニオン	-
検出点	5	-
タッチ操作	-	-
インタフェース	I2C	-
IICアドレス	0x24	-
動作温度	-20～70	℃
保管温度	-30～80	℃

2. TFTの一般仕様

アイテム	仕様	ユニット	述べる
画面サイズ	7.0 (対角)	インチ	-
解決	800(RGB)×480	ピクセル	-
表示モード	通常白色、透過型	-	-
寸法の概要	165(高さ)×100(垂直)×5.65(奥行き)	mm	注2
アクティブエリア	154.08(高さ)×85.92(垂直)	mm	-
ドットピッチ	0.0642(高さ)×0.1790(垂直)	mm	-
画素配置	ピクセルRGBストライプ	-	-
表示色	1670万	-	-
見る方向	12	時	注1
インタフェース	RGB 24ビット	-	-
輝度、白	250 (標準値)	cd/平方メートル	-
重さ	150	g	注3
消費電力	1.5	W	-

注 1: 最高の画質が得られる観察方向は、TFT の定義とは異なります。
注2： 表裏外形寸法の詳細は添付図面をご参照ください。
注 3: LCM 重量公差: ±5%。

アプリケーション

産業用HMIパネル

屋内に設置されたマシンインターフェース、生産設備、オペレーターコントロールパネルに適しています。

医療および実験装置

安定したタッチ操作ときれいなガラス表面が好まれる診断機器、分析装置、研究室システムに統合できます。

ビル制御システム

HVAC コントローラー、アクセス管理システム、ビルディングオートメーションインターフェイスに適しています。

POSおよびセルフサービス機器

指紋防止表面は、ユーザーとのやり取りが頻繁に行われるデバイスの外観をきれいに維持するのに役立ちます。

OEM組み込み製品

ディスプレイとタッチ機能が統合されたカスタム電子機器を開発するメーカー向けに設計されています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

このディスプレイは屋外での使用に適していますか?

TFT は標準輝度 250 cd/m²を提供し、屋内機器により適しています。屋外用途では一般に、視認性を向上させるためにより高い輝度が必要であり、多くの場合は光学接着が必要です。

指紋防止コーティングの目的は何ですか?

AF コーティングにより、ガラス表面への指紋の残りが軽減され、通常の操作中にディスプレイを簡単にきれいに保つことができます。さまざまな光学的問題に対処する、アンチグレアまたは反射防止コーティングに代わるものではありません。

このディスプレイはジェスチャー操作に対応していますか?

はい。投影型静電容量式タッチパネルは 5 つのタッチポイントをサポートし、ホストソフトウェアでサポートされている場合は一般的なジェスチャ機能を使用できます。

12時方向の視線方向表示を使用する場合、どのような点に注意する必要がありますか?

表示方向が 12 時のディスプレイは、意図した角度から見たときに最高の画質を提供します。ユーザーがディスプレイを複数の方向から観察する場合は、 IPS ディスプレイの方が良い選択となる可能性があります。

このタッチディスプレイはカスタマイズできますか?

はい。プロジェクトの要件に応じて、FANNAL はカバーガラス、タッチパネル構造、インターフェース、FPC、光学接着、その他の機械的または電気的仕様をカスタマイズできます。
