Is 850 nits bright enough for outdoor applications?

An 850-nit display performs well in many bright indoor and shaded outdoor environments. For continuous use in direct sunlight, optical bonding, cover glass, and surface treatment should also be considered.

Why is LVDS still widely used in industrial displays?

LVDS offers stable signal transmission, broad controller compatibility, and a mature ecosystem, making it a common choice for embedded and industrial display systems.

Does ALL viewing direction indicate an IPS display?

ALL viewing direction is generally associated with IPS or similar wide-viewing-angle display structures, providing more consistent image quality across different viewing angles.

Why isn't brightness the only factor affecting display readability?

Readability depends on brightness, contrast, ambient light, reflections, and the optical design of the complete display assembly.

Can this display be customized for OEM projects?

Yes. Interface configuration, FPC design, connection method, backlight, and other mechanical or electrical parameters can typically be customized based on project requirements.

ホームページ » 製品 » TFTディスプレイ » 産業用ディスプレイ » 4.3 インチ高輝度 IPS TFT LCD モジュール (LVDS インターフェイス付き)

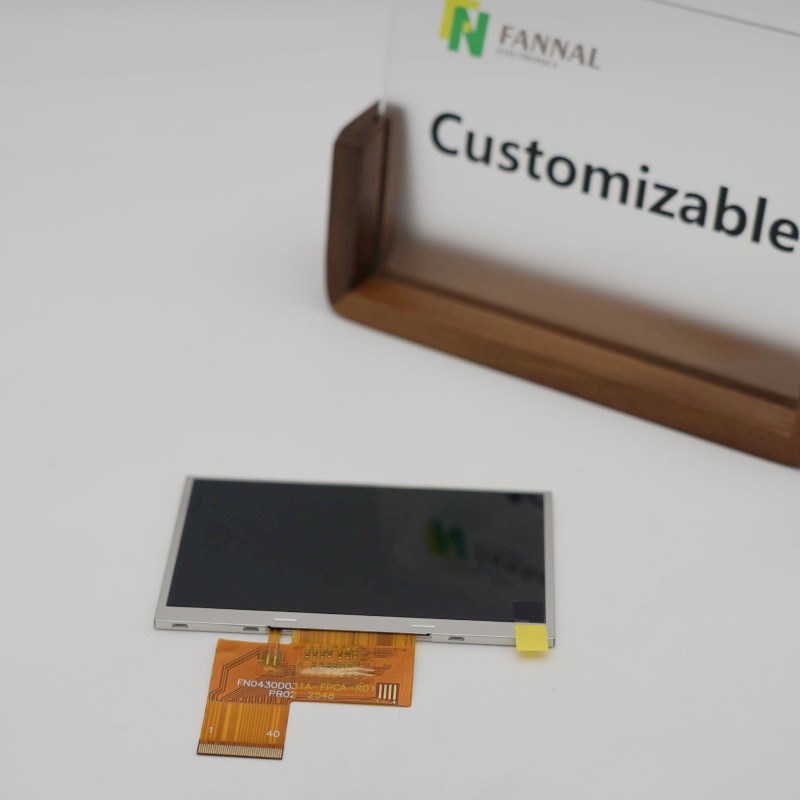

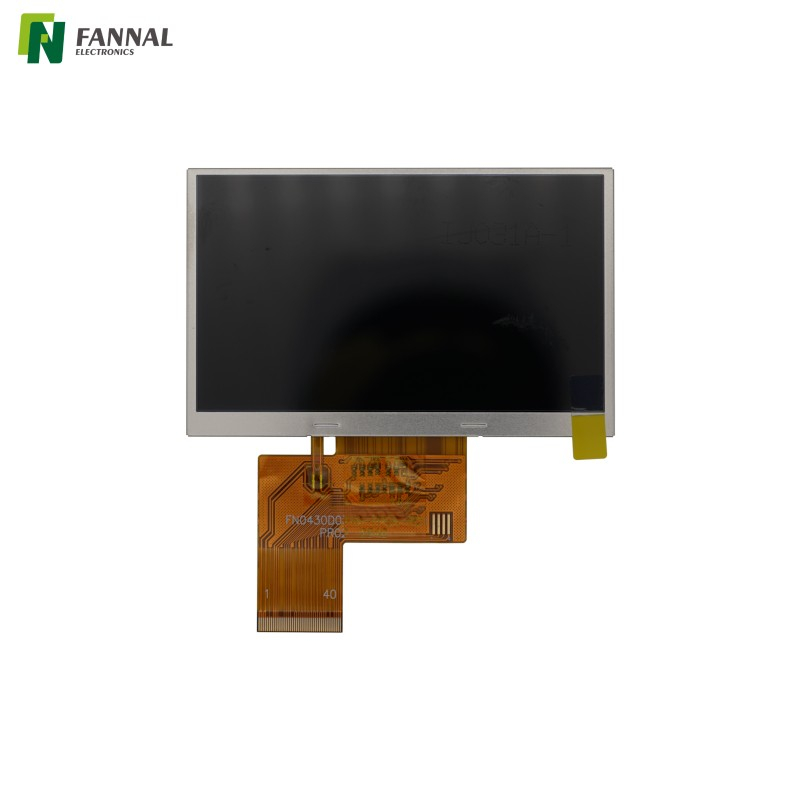

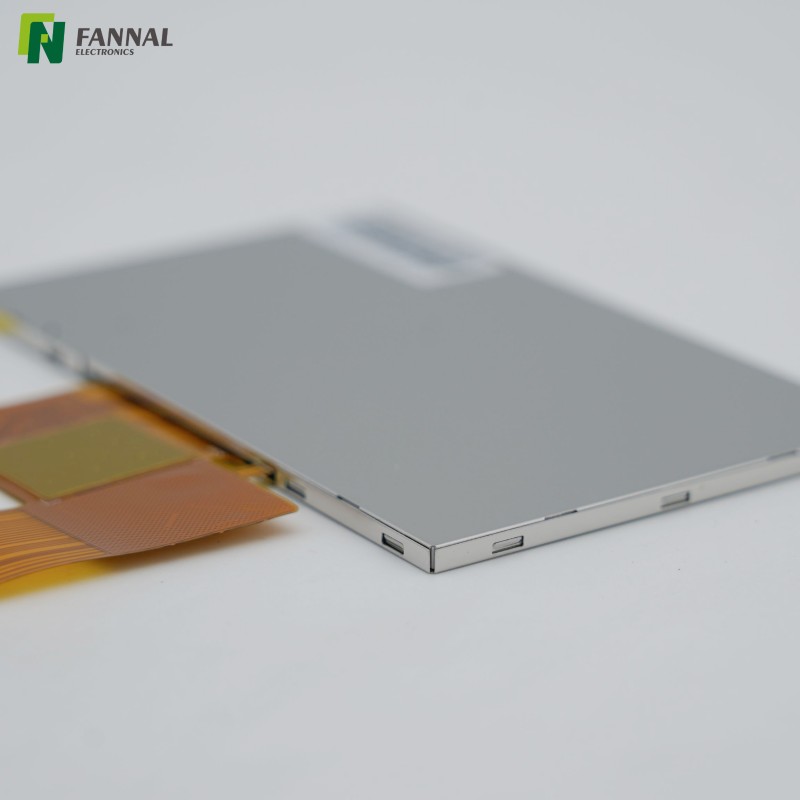

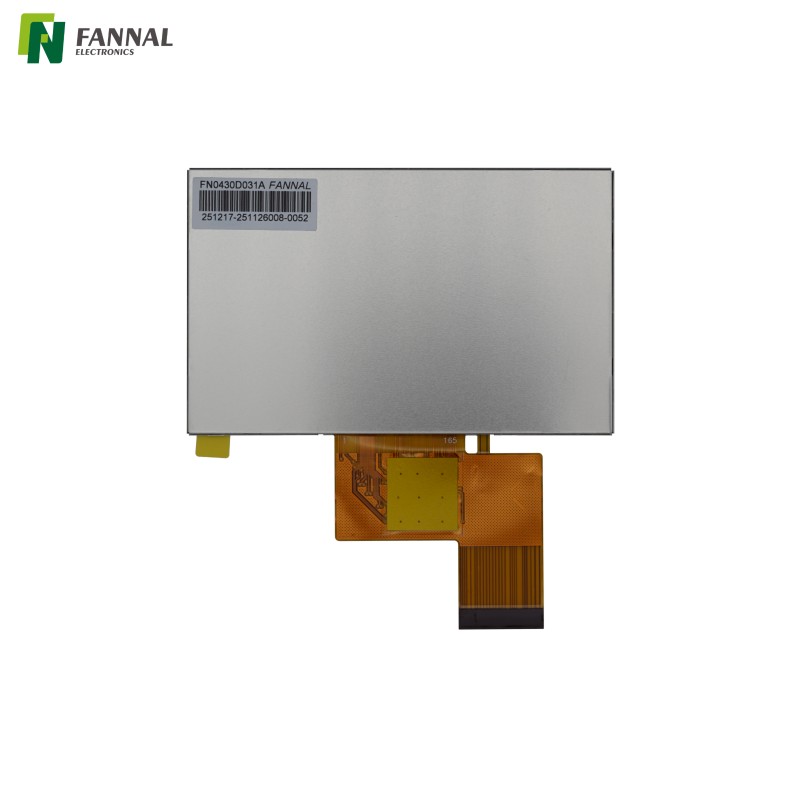

4.3 インチ高輝度 IPS TFT LCD モジュール (LVDS インターフェイス付き)

産業用 HMI 用 4.3 インチ LVDS TFT LCD ディスプレイ | 850ニト

モデル：
FN0430D031A
製品ブランド：
FANNAL
サイズ(インチ)：
4.3
表示AA(mm)：
95.04(高さ)×53.856(垂直)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
インターフェイスを表示します：
LVDS
コントラスト比：
1200:1
解決：
800×480
方向：
無料 / すべて
明るさ（CD/m²）：
850

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN0430D031A は、800 × 480 の解像度、LVDS インターフェイス、広視野角特性を備えた標準輝度が 4.3 インチ TFT LCD モジュールです。 850 nitで、コンパクトな機械的設置面積を維持しながら、標準的な屋内ディスプレイよりも視認性が向上するため、可読性と設置スペースの両方が重要な組み込みシステムに適しています。

特徴

要求の厳しい屋内および半屋外環境向けの高輝度

標準輝度 850 nit のこのモジュールは、多くの標準的な TFT ディスプレイよりも著しく高い輝度を実現します。窓の近くに設置された機器、頭上の照明が強い工場の床、または周囲の光の状態が 1 日を通して変化する用途での可読性を向上させることができます。

明るさだけでは屋外の視認性を完全に解決できるわけではありません。ディスプレイが直射日光の下で動作する場合は、オプティカルボンディングや反射防止カバーガラスなどの追加の光学強化も考慮する必要があります。

マルチアングル操作のための広視野特性

ディスプレイは すべての表示方向を提供し、IPS テクノロジーに一般的に関連付けられている表示特性を提供します。

これにより、オペレーターがさまざまな位置から画面を見たときに、より一貫した色とコントラストを維持することができます。これは、制御機器、ポータブルデバイス、共有ワークステーションで一般的です。

安定した組み込み統合のための LVDS インターフェイス

LVDS は、その信号の安定性と広範なコントローラー互換性により、依然として産業用および組み込みシステムで最も広く使用されているディスプレイインターフェイスの 1 つです。

確立されたハードウェアプラットフォームを備えた製品の場合、LVDS により高速マルチメディアインターフェイスを必要とせずに統合が簡素化されることがよくあります。

バランスの取れた光学性能

ノーマルブラックディスプレイモードの 標準コントラスト比 1200:1, と850 ニトの明るさの 組み合わせにより 、グラフィカルインターフェイス、アイコン、操作データにバランスのとれた画像パフォーマンスが提供されます。

明るさだけに依存するのではなく、これらの光学特性が連携して全体的な視覚の鮮明さを向上させます。

柔軟な接続オプション

このモジュールは 、FPC プラグイン、FPC はんだ付け、およびコネクタベースの接続をサポートしているため、メーカーは生産プロセスや機械設計に最適な組み立て方法を選択できます。

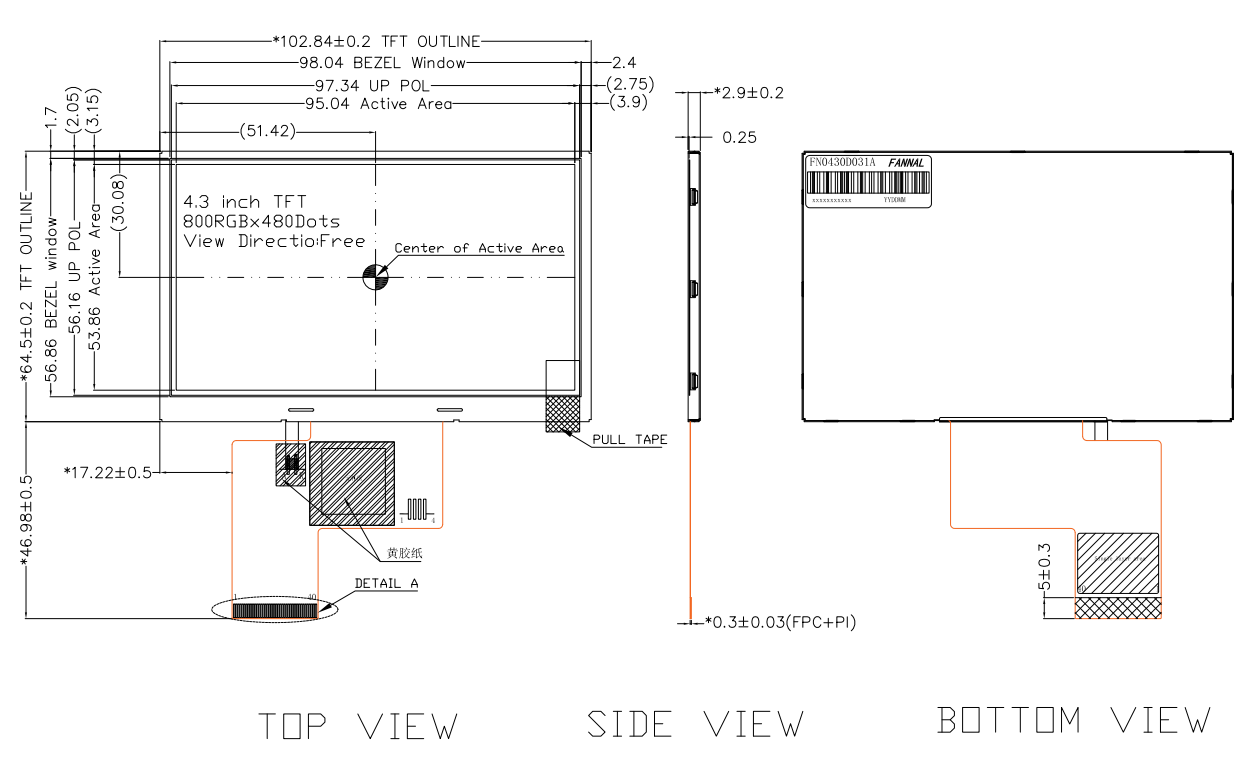

描画

仕様

パラメーター	仕様	ユニット
液晶サイズ	4.3（対角線）	インチ
解像度比	800(H)×480(V)	ピクセル
ピクセルピッチ	0.1188(H)×0.1122(V)	mm
アクティブエリア	95.04(高さ)×53.856(垂直)	mm
モジュールサイズ	102.84(幅)×64.5(高さ)×2.9(奥行き)	mm
LCDタイプ/表示モード	透過型、通常は黒	-
画素配置	RGB-verticalストライプ	-
ビュー/表示方向	無料 / すべて	-
コントラスト比	1200:1	-
輝度	850 (標準)、650 (最小)	cd/平方メートル
均一	80%以上	-
インタフェース	LVDS	-
電源	3.3	V
消費電力	TBD	W
接続モード	FPCプラグイン/FPCはんだ付け/コネクタ	-
ドライバーIC	シトロニクス	-
重さ	TBD	g
動作温度	-20～70	℃
保管温度	-30～80	℃
環境要件	RoHS-2.0 / リーチ	-
マークのない許容値	±0.2	mm

アプリケーション

産業用HMI機器

視野角と明るさが日常の使いやすさに影響を与える、オートメーションシステム、生産設備、機械制御で使用されるオペレーターインターフェイスに適しています。

医療機器

屋内照明条件下で安定した画像パフォーマンスを必要とする診断機器、実験室機器、ポータブル医療機器に統合できます。

ポータブル試験および測定機器

このディスプレイは、コンパクトなサイズと比較的高い輝度により、フィールドサービスやメンテナンスで使用されるハンドヘルドまたはベンチトップの機器に適しています。

スマートコントロールパネル

ビルオートメーション、エネルギー管理システム、アクセス制御端末、組み込み制御機器に適用可能です。

OEM組み込み製品

ディスプレイのパフォーマンスとコンポーネントの長期可用性が設計上の重要な考慮事項であるカスタム電子製品を開発するメーカーに適しています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	堅牢な大規模産業用途に最適

よくある質問

850 nits は屋外用途には十分な明るさですか?

850 nit のディスプレイは、多くの明るい屋内環境や日陰の屋外環境で良好にパフォーマンスを発揮します。直射日光の下で継続的に使用する場合、カバーガラス、光学接着、表面処理を含む全体的な光学設計も同様に重要な役割を果たします。

LVDS が依然として産業用ディスプレイで広く使用されているのはなぜですか?

新しいインターフェイスも利用可能ですが、LVDS は安定した信号伝送、成熟したエコシステムのサポート、および多くの組み込みハードウェアプラットフォームとの互換性を提供するため、依然として人気があります。

ALL 表示方向は IPS ディスプレイを示していますか?

この仕様では、一般に IPS または同様の広視野角ディスプレイ構造に関連付けられるすべての視野方向について説明します。これにより、通常、従来の TN ディスプレイよりも安定した画質が提供されます。

ディスプレイの読みやすさに影響を与える要因が明るさだけではないのはなぜですか?

可読性は、環境光、ディスプレイのコントラスト、前面からの反射、筐体の設計などの複数の要因によって決まります。高輝度仕様だけでは映り込みや映り込みをなくすことはできません。

この表示はさまざまなプロジェクトに合わせてカスタマイズできますか?

はい。プロジェクトの要件に応じて、インターフェイス、FPC 設計、コネクタスタイル、バックライト構成、機械的寸法などの項目を OEM アプリケーション用にカスタマイズできる場合があります。
