Is the 720 cd/m² brightness measured after touch integration?

Yes. The specified brightness is the TPM brightness, representing the luminance of the complete touch display after the touch panel has been integrated with the LCD.

When should optical bonding be considered instead of air bonding?

Air bonding is suitable for many indoor applications. Optical bonding is often preferred for equipment exposed to direct sunlight, condensation, vibration, or where improved optical performance is required.

Can the cover glass be customized?

Yes. Cover glass thickness, printing, shape, edge finishing, and surface treatments can be customized to meet specific project requirements.

What interface does the touch panel use?

The touch panel communicates through an I2C interface and uses a Microchip maXTouch mXT336U touch controller.

Is this display suitable for outdoor applications?

The 720 cd/m² TPM brightness provides good readability in many bright indoor and semi-outdoor environments. For continuous direct sunlight, the required brightness depends on installation conditions, and optical bonding may also be recommended.

ホームページ » 製品 » タッチディスプレイ » 5インチ高輝度タッチディスプレイ | 800×480 TFT液晶

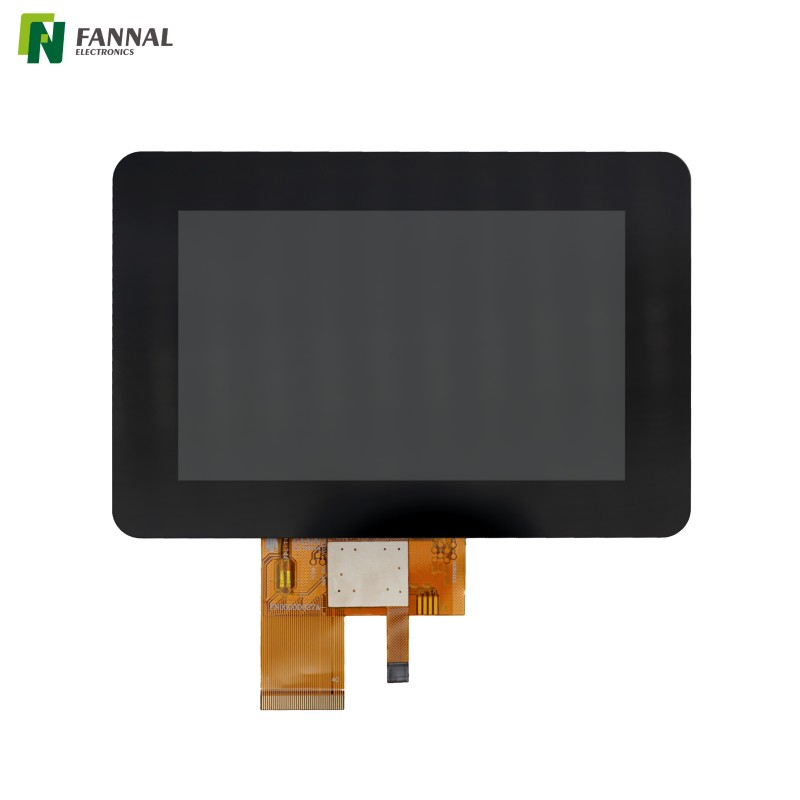

5インチ高輝度タッチディスプレイ | 800×480 TFT液晶

5 インチ RGB TFT 静電容量式タッチディスプレイ

モデル：
FN0500T050A
製品ブランド：
FANNAL
サイズ(インチ)：
5
od（mm）をカバーする：
140.7(H)×93.83(V)×4.65(T)
表示AA(mm)：
108*64.8
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
インターフェイスを表示します：
RGB
TP VA (mm)：
108.8(H)×65.6(V)
構造：
G+G
解決：
800×480
明るさ（CD/m²）：
720

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN0500T050A は、800 × 480 TFT LCD と投影型静電容量式タッチパネルを統合した 5 インチ静電容量式タッチディスプレイです。で 標準的な TPM 輝度は 720 cd/m²、組み込み HMI アプリケーション向けの信頼性の高いマルチタッチ操作を維持しながら、明るい屋内環境や強い周囲光にさらされる密閉された機器での可読性が向上します。

特徴

720 cd/m² の標準的な TPM 輝度

統合されたタッチディスプレイは、 タッチ統合後、標準輝度 720 cd/m² を実現します。裸の LCD の輝度とは異なり、この値はタッチパネルから得られる実際の輝度を反映しており、システム設計者にとってより現実的な基準となります。

多くの明るい屋内および半屋外の用途に適していますが、継続的な直射日光では、設置状況によっては光学接着またはより高い輝度が必要な場合があります。

統合された TFT と静電容量式タッチ

このモジュールは、 800 × 480 TFT LCD と投影型静電容量式タッチパネルを組み合わせており、機械的な統合が簡素化され、製品開発中のコンポーネントのマッチングが削減されます。

maXTouch コントローラー

タッチパネルは Microchip maXTouch mXT336U コントローラーを使用し、安定した静電容量式タッチパフォーマンスと 最新の組み込みユーザーインターフェイス向けの 5 つの同時タッチポイントをサポートします。

RGBディスプレイインターフェース

LCD は 24 ビット RGB インターフェイスを介して通信するため、幅広い組み込みプロセッサおよびディスプレイコントローラプラットフォームに適しています。

化学強化カバーガラス

化学強化されたカバーレンズにより、日常使用中に発生する傷に対する耐性が向上します。カバーガラスの厚さ、印刷、表面処理はプロジェクトの要件に応じてカスタマイズできます。

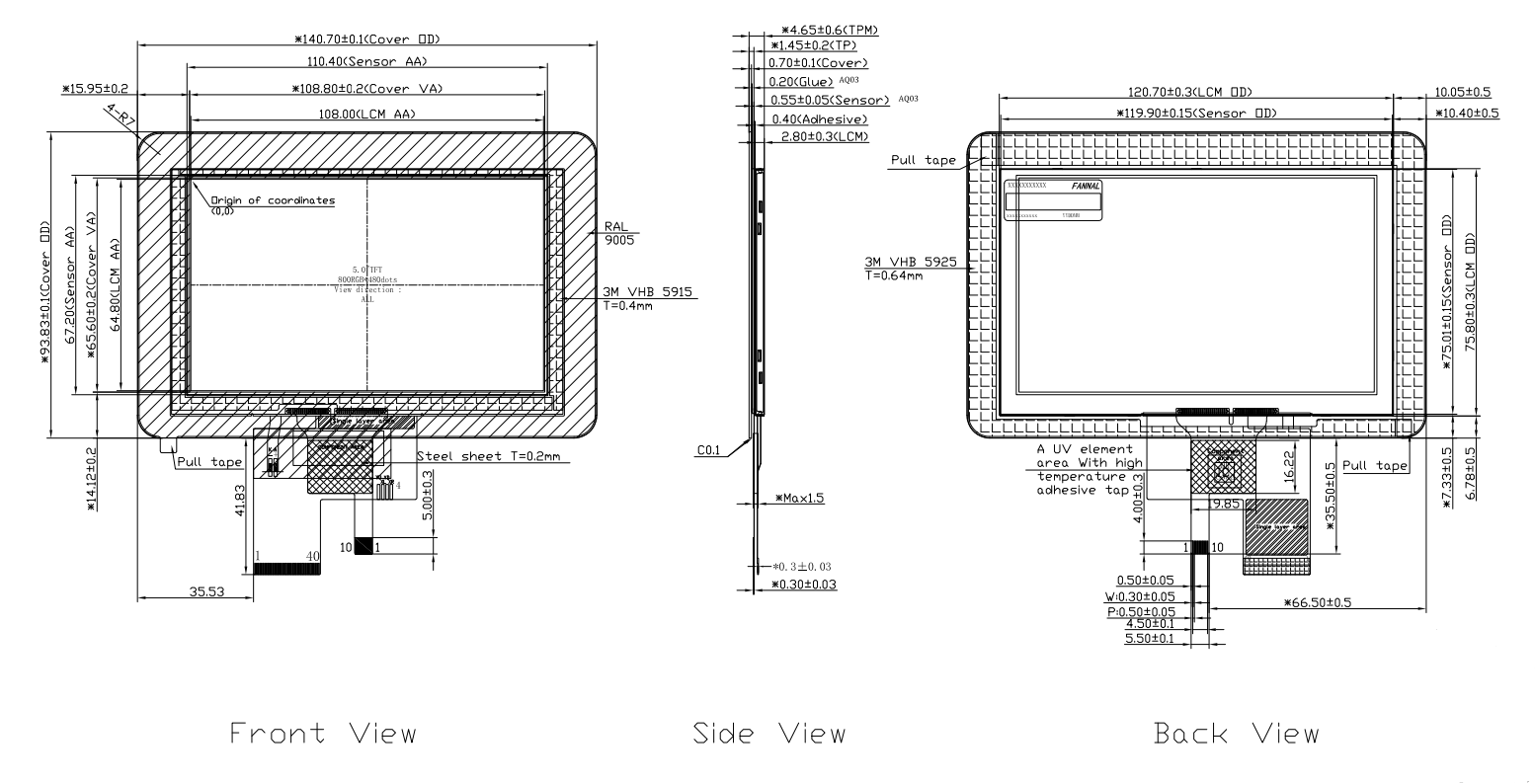

描画

仕様

アイテム	仕様	ユニット	述べる
構造	G+G (AQ03)	—	—
接着タイプ	エアボンディング	—	—
TPM アクティブサイズ	5.0 (対角)	インチ	—
TPM 外形サイズ	140.7(H)×93.83(V)×4.65(T)	mm	—
ビューエリア	108.8(H)×65.6(V)	mm	—
カバーレンズの厚さ	0.7（化学強化）	mm	—
ITOガラスの厚さ	0.55(AQ03)	mm	—
表面硬度	≥6時間	—	500g
表面処理	/	—	—
光透過率	85%以上	—	—
タッチIC / ドライバーIC	mxT336U	—	—
タッチポイント	5 (乾燥)	—	—
タッチモード	指	—	—
タッチインターフェース	IIC	—	—
IICアドレス	0x4A	—	—
動作温度	-20～+70	℃	—
保管温度	-30～+80	℃	—
湿度	—	—	—
TFT 部品番号	FN0500D027A	個	仕様に従ってください
TPM表面輝度	570 (最小) / 720 (標準)	cd/m^2	—
TFTインターフェース	RGB	—	—
TFT解像度	800×480	—	—

アプリケーション

産業用制御パネル

ファクトリーオートメーション、生産装置、産業用コントローラーなどのオペレーターインターフェースに最適です。

ポータブル試験装置

ディスプレイの輝度が高くなることで、さまざまな照明条件下で使用されるフィールドサービス機器の可読性が向上します。

スマートホームとビルの制御

壁に取り付けられたコントロールパネル、HVAC システム、インテリジェントビルディングインターフェイスに統合できます。

医療機器

制御された屋内環境で動作する診断機器、実験室用分析装置、医療機器に適しています。

OEM 組み込みシステム

カスタマイズされたタッチディスプレイを専用の電子製品に統合するメーカー向けに設計されています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

720 cd/m² の輝度は、タッチ統合の前または後に測定されましたか?

指定された 720 cd/m² は TPM (タッチパネルモジュール) の輝度で、タッチパネルが LCD と統合された後の完全なタッチディスプレイの輝度を表します。

エアボンディングはあらゆる用途に適していますか?

必ずしもそうとは限りません。エアボンディングは、多くの屋内製品やコスト重視のプロジェクトに適しています。強い日光、結露、または重大な振動にさらされるアプリケーションでは、多くの場合、光学接着の恩恵が得られます。

maXTouch コントローラーにはどのような利点がありますか?

mXT336U コントローラーは、安定したタッチパフォーマンスと成熟したソフトウェアエコシステムにより、産業用および組み込みの静電容量式タッチアプリケーションで広く使用されています。

カバーガラスはカスタマイズできますか?

はい。プロジェクトの要件に応じて、カバーガラスの厚さ、形状、印刷、表面処理、その他の機械的特徴をカスタマイズできます。

このディスプレイは屋外で使用できますか?

このディスプレイは、多くの明るい屋内環境や部分的に日陰のある屋外設置環境でも良好に動作します。継続的に直射日光が当たる場合は、周囲条件に応じて、より高い輝度または光学接着が推奨される場合があります。
