適切な LCD パネルのメーカーを選択するには?

産業用 LCD パネル を選択する際、エンジニアや購買チームが抱く最も一般的な質問の 1 つは次のとおりです。

どの液晶パネルメーカーを選べばよいでしょうか？

BOE、AUO、Innolux、Tianma、京セラ、KOE (JDI グループ)、HannStar などの名前は すべてディスプレイ業界でよく知られています。ただし、どちらを選択するかが、ブランドの認知度やデータシートの仕様を比較するほど簡単になることはほとんどありません。

家庭用電化製品とは異なり、産業用ディスプレイ プロジェクトは、多くの場合、長年にわたって生産され続けます。製品のライフサイクル、インターフェイスの互換性、機械的統合、ドキュメント、長期的な可用性、エンジニアリング サポートなどの要素は、通常、メーカー名だけよりもプロジェクトの成功に大きな影響を与えます。

多くの場合、2 つの LCD パネルは紙の上ではほぼ同一に見えます (同じサイズ、解像度、インターフェイス、輝度を共有しています) が、製品に統合されるとまったく異なる動作をします。

このガイドでは、経験豊富なディスプレイ エンジニアが LCD パネル メーカーをどのように評価するか、サプライヤーを比較する前にどのような要素を考慮する必要があるか、そしてパネルの選択を成功させるにはなぜブランドを選択するのではなくプロジェクトを理解することから始まるのかについて説明します。

LCD パネルのメーカーが重要な理由

多くの購入者は、2 つの LCD パネルの仕様が同じであれば、実際のアプリケーションでも同じ性能を発揮するはずだと考えています。

実際には、LCD パネルは単なる仕様の集合ではありません。すべてのパネルの背後には、メーカーが開発した完全な製品ファミリーがあり、これには設計哲学、製造プロセス、品質基準、ライフサイクル計画、長期サポート戦略が含まれます。

これらの違いはデータシートではすぐには見えないかもしれませんが、製品開発、製造、将来のメンテナンスに大きな影響を与える可能性があります。

産業プロジェクトの場合、メーカーを評価することは、製品のライフサイクル全体を通じて技術的およびサプライチェーンのリスクを軽減するのに役立ちます。検討する価値のある領域は次のとおりです。

• 製品ライフサイクル計画 – パネルが長期的な工業製品ファミリーに属するか、それとも短期間の消費者向け製品ラインに属するか。

• 供給継続性 – エンジニアリングサンプルの入手可能性、生産能力、長期的な供給安定性。

• 製品変更管理 – 製品変更通知 (PCN) とサポート終了 (EOL) ポリシーが明確に伝えられているかどうか。

• 機械的一貫性 – 外形寸法、FPC レイアウト、コネクタの位置、および製造バッチ全体にわたる取り付け機能の安定性。

• ドキュメントの品質 – 完全なデータシート、初期化ガイド、タイミング仕様、およびエンジニアリング ドキュメントの入手可能性。

• アプリケーションの焦点 – 一部のメーカーは、産業オートメーション、医療機器、輸送機器、または商業機器向けに強力な製品ポートフォリオを維持しています。

これは、あるメーカーが他のメーカーよりも普遍的に優れているという意味では ありません 。その代わりに、異なるメーカーが異なる製品ファミリやアプリケーション分野で優れていることがよくあります。

目標は、「最良」のメーカーを特定することではなく、プロジェクトの技術的および商業的要件に最も適合する製品を製造するメーカーを特定することです。

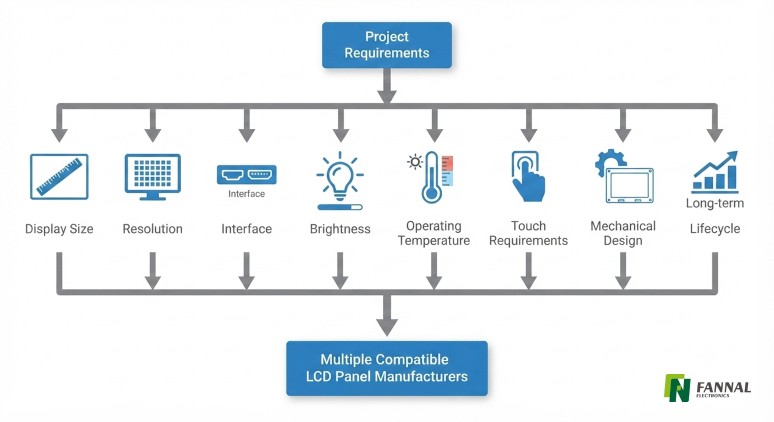

メーカーを比較する前にプロジェクト要件を定義する

パネル選択時によくある間違いは、実際のプロジェクト要件を定義する前に、メーカーを比較することから始めることです。

経験豊富なディスプレイ エンジニアは通常、逆の方向で作業します。

尋ねる代わりに:

「BOE と AUO のどちらを選択すべきですか?」

彼らはまず次のように尋ねます。

「この製品には実際に何が必要ですか?」

アプリケーションの技術要件が明確になると、適切な LCD パネルのリストは自然に大幅に小さくなります。そうして初めてメーカーを比較する意味が生まれます。

通常、パネルの選択にはメーカー名よりも次の考慮事項の方がはるかに大きな影響を与えます。

製品ライフサイクル要件

産業用ディスプレイと民生用ディスプレイの最大の違いの 1 つは、製品の予想寿命です。

産業機器、医療機器、輸送システム、オートメーション製品は、多くの場合、5 年から 10 年、あるいはそれ以上にわたって生産され続けます。この期間中は、最低購入価格を達成することよりも、安定した供給を維持することの方が重要であることがよくあります。

LCD パネルを評価するときは、次のような質問を考慮してください。

• 予想される本番ライフサイクルはどれくらいですか?

• メーカーは明確な PCN および EOL ポリシーを提供していますか?

• パネルが生産中止になった場合、交換または移行のオプションは利用できますか?

• パネルは確立された工業製品ファミリーの一部ですか?

適切に管理されたライフサイクル戦略を持つパネルを選択すると、将来の再設計コストを大幅に削減できます。

動作環境

メーカーを検討するずっと前に、アプリケーション環境がパネルの選択に影響を与えるはずです。

例えば：

• 屋外機器には、高輝度、 光学接着、日光による可読性の向上が必要な場合があります。

• ファクトリーオートメーションシステムでは、多くの場合、幅広い動作温度と長期的な信頼性が求められます。

• 医療機器は、画像の一貫性、安定した供給、包括的な文書化を優先する場合があります。

• 輸送用途では、振動、温度変化、および長時間の動作に耐えるように設計されたディスプレイが必要な場合があります。

全体的に「最高」のメーカーを探すよりも、使用環境向けに設計された製品ファミリーを特定する方が現実的です。

ハードウェアの互換性

2 つの LCD パネルが同じ仕様を共有している場合でも、それらを既存のハードウェアに統合すると、エンジニアリング上でまったく異なる課題が生じる可能性があります。

重要な考慮事項は次のとおりです。

• ディスプレイインターフェイス ( MIPI DSI 、LVDS、RGB、eDP など)

• コネクタの位置

• FPCの向き

• 外形寸法

• 取付方法

• 電気的特性

• タイミング要件

別のメーカーのパネルに変更するには、PCB の変更、ファームウェアのアップデート、機械の再設計、または追加の検証作業が必要になる場合があります。

既存の製品の場合、単に別のメーカーを選択するよりも互換性が優先されることがよくあります。

総所有コスト

パネル価格が最も低いからといって、必ずしもプロジェクト コストが最も低くなるわけではありません。

エンジニアリングの再設計、ツールの更新、ソフトウェアの変更、規制テスト、生産検証、将来の供給リスクはすべて、総所有コストに寄与します。

多くの産業プロジェクトでは、予測可能な長期可用性と安定したエンジニアリング サポートを提供するパネルを選択する方が、最も安価なオプションを選択するよりも大きな価値をもたらす可能性があります。

初期購入価格以外にも目を向けることで、製品ライフサイクル全体を通じて予期せぬコストを削減できます。

複数のメーカーが要件を満たしている場合

プロジェクトの要件を定義した後、いくつかの LCD パネル メーカーが非常に似た仕様の製品を提供していることに気づく場合があります。

たとえば、複数のサプライヤーが、 解像度 1280 × 800、MIPI DSI インターフェイス、および同等の輝度を備えた10.1 インチ IPS パネルを提供する場合があります。

この段階では、パネルの選択は仕様ではなく、実際のエンジニアリングと供給に関する考慮事項の評価に重点が置かれるようになります。

経験豊富なエンジニアリング チームは通常、次のような要素を比較します。

サンプルの入手可能性

開発スケジュールは多くの場合、エンジニアリング サンプルをどれだけ早く納品できるかによって決まります。

サンプルのリードタイムが短いパネルは、ハードウェアの検証とソフトウェア開発の加速に役立つ可能性があります。

ドキュメントと技術リソース

包括的なデータシートは出発点にすぎません。

初期化シーケンス、タイミング図、アプリケーション ノート、テクニカル サポートなどの追加のエンジニアリング リソースにより、統合時間を大幅に短縮できます。

複雑な組み込みシステムの場合、ドキュメントの品質が開発効率に直接影響を与える可能性があります。

機械的統合

小さな機械的な違いは、仕様のレビュー時には重要ではないように見えますが、製品の統合時には重要になります。

エンジニアは、次のような詳細を確認することがよくあります。

• モジュール全体の寸法

• 取り付け穴の位置

• ディスプレイの厚さ

• アクティブエリアの位置

• コネクタの向き

• FPC配線

これらの要因により、エンクロージャや PCB を変更せずにパネルを直接交換できるかどうかが決まります。

供給の安定性

技術的に適切なパネルは、製品ライフサイクル全体を通じて一貫して供給できる場合にのみ価値があります。

評価には通常、次のものが含まれます。

• 生産能力

• リードタイムの​​安定性

• 在庫計画

• 長期的な可用性

• サプライチェーンの回復力

長年にわたって安定した製造が求められる工業製品では特に重要になります。

将来の柔軟性

将来を見据えたプロジェクトでは将来のメンテナンスも考慮しています。

尋ねる価値のある質問には次のようなものがあります。

• 供給条件が変化した場合、互換性のある代替品は利用可能ですか?

• メーカーは同じ製品ファミリー内で複数のパネルを提供していますか?

• 将来の製品アップデートでは大規模な再設計が必要になりますか?

プロジェクトの早い段階で柔軟性を考慮して計画を立てると、その後のエンジニアリングの労力と調達のリスクを軽減できます。

主要な産業用液晶パネルメーカーの概要

これらの特性は、固定されたルールではなく、一般的な市場のポジショニングを表しています。どのメーカーも、仕様、ライフサイクルへの取り組み、およびアプリケーションの焦点が異なる複数の製品ファミリーを提供しています。エンジニアは、評判だけに基づいてメーカーを選択するのではなく、常に特定のパネルを評価する必要があります。

すべての LCD パネル メーカーを自分で評価する必要がない理由

多くの企業、特に初めて新製品を開発する企業にとって、LCD パネルの選択は主要メーカーを個別に比較することを意味すると思われがちです。

実際には、産業用ディスプレイ プロジェクトがそのように開発されることはほとんどありません。

ほとんどの OEM は、LCD パネル技術ではなく、自社製品の専門家です。医療機器メーカーは医療機器を理解しています。オートメーション会社は産業用制御システムを理解しています。同社のエンジニアリング チームは、市場で入手可能なすべての LCD パネル ファミリのスペシャリストになることを期待すべきではありません。

代わりに、最も効果的なアプローチは、プロジェクトの技術要件を明確に定義し、複数のメーカーにわたって適切なオプションを評価できる経験豊富なディスプレイ ソリューション プロバイダーと協力することです。

一般的なプロジェクト情報には次のものが含まれます。

• アプリケーションと動作環境

• ディスプレイのサイズと解像度

• インターフェース要件

• 明るさ目標

• タッチスクリーンの要件

• 動作温度

• 機械的制約

• 予想される製品ライフサイクル

• コスト目標

これらの要件が定義されると、経験豊富なディスプレイ エンジニアは、さまざまなメーカーの互換性のあるパネル ファミリを比較し、最も適切なソリューションを推奨できます。

この評価はデータシートの比較をはるかに超えています。これには、多くの場合、タッチ統合、光学接着の実現可能性、機械的互換性、長期供給計画、および潜在的な交換戦略が含まれます。

言い換えれば、顧客は必ずしも「最良」の LCD パネル メーカーを選択する必要はなく、 アプリケーションに 適したディスプレイ ソリューションを選択する必要があります。

エンジニアがパネルのオプションを絞り込む方法

多くのプロジェクトでは、複数のメーカーが同じ技術要件を満たしている場合があります。最終的な決定は、多くの場合、メーカー名そのものではなく、完全なエンジニアリング上のトレードオフに依存します。

ディスプレイ ソリューション プロバイダーと提携する理由

お客様からどの液晶パネルメーカーを選べばよいかよく質問されます。

実際には、次のような質問のほうが適切です。

私のプロジェクトにはどの LCD パネルが最適ですか?

経験豊富なディスプレイ ソリューション プロバイダーが、タッチスクリーン統合、光学接着、機械的カスタマイズ、ライフサイクル計画、製造の実現可能性を考慮しながら、複数のメーカー間で互換性のあるパネル ファミリを評価します。

このアプローチは、選択肢を 1 つのメーカーに限定するのではなく、パフォーマンス、信頼性、可用性、長期サポートのバランスが最も優れたディスプレイ ソリューションを特定するのに役立ちます。

FANNAL では、エンジニアリングおよびプロジェクト管理チームが BOE、AUO、Innolux、Tianma、京セラ、KOE (JDI グループ)、HannStar、Ortustech、CTC、Mantix などの大手メーカーの LCD パネルと連携し、ブランドの好みではなくプロジェクトの要件に基づいてソリューションを推奨しています。

結論

LCD パネルのメーカーを選択することは、最も有名な名前を見つけたり、データシートの仕様だけを比較したりすることではありません。

パネルの選択を成功させるには、アプリケーションの技術要件を理解することから始まり、次に互換性、ライフサイクル、信頼性、長期供給に関する考慮事項を評価します。

これらの要素が明確に定義されると、最適な LCD パネル、および最適なメーカーの特定がはるかに簡単になります。

産業用ディスプレイ プロジェクトの目標は、最も人気のあるメーカーを選択することではなく、製品に長期的な最高の価値を提供するソリューションを選択することです。

よくある質問

1. プロジェクトを特定の LCD パネル メーカーに依頼できますか?

はい。会社の標準、以前の設計、または顧客の好みにより、プロジェクトで特定のメーカーが必要な場合は、通常は対応できます。ただし、より優れた可用性、ライフサイクル サポート、または全体的な互換性を提供する場合、エンジニアは同等の代替品を推奨する場合もあります。

2. 同じ仕様の LCD パネルは互換性がありますか?

いつもではありません。サイズ、解像度、インターフェイスが同じパネルであっても、機械的寸法、コネクタの位置、タイミング パラメータ、または初期化要件が異なる場合があります。パネルを別のパネルに交換する前に、必ず互換性を確認する必要があります。

3. 複数の LCD パネル メーカーを認定した方がよいでしょうか?

多くの産業プロジェクトではそうです。認定された代替品があると、供給の柔軟性が向上し、製品製造中止の影響が軽減され、リードタイムや市場状況が変化した場合でも生産を維持できます。

4. 製品の生産開始後に LCD パネルのメーカーを変更できますか?

場合によります。交換用パネルの機械的、電気的、または光学的特性が異なる場合、ハードウェア、ファームウェア、またはエンクロージャの変更が必要になる場合があります。本番環境に変更を加える前に、エンジニアリングの検証を行うことをお勧めします。

5. LCD パネルを最初に選択するべきですか、それともタッチスクリーンを最初に選択するべきですか?

どちらでもない。ほとんどの産業プロジェクトでは、光学性能、機械的統合、インターフェース設計、長期供給における互換性を確保するために、LCD パネルとタッチスクリーンを一緒に評価する必要があります。
