ホームページ » 製品 » 静電容量式タッチスクリーン » 化学強化ガラスを使用した5インチG+G静電容量式タッチパネル

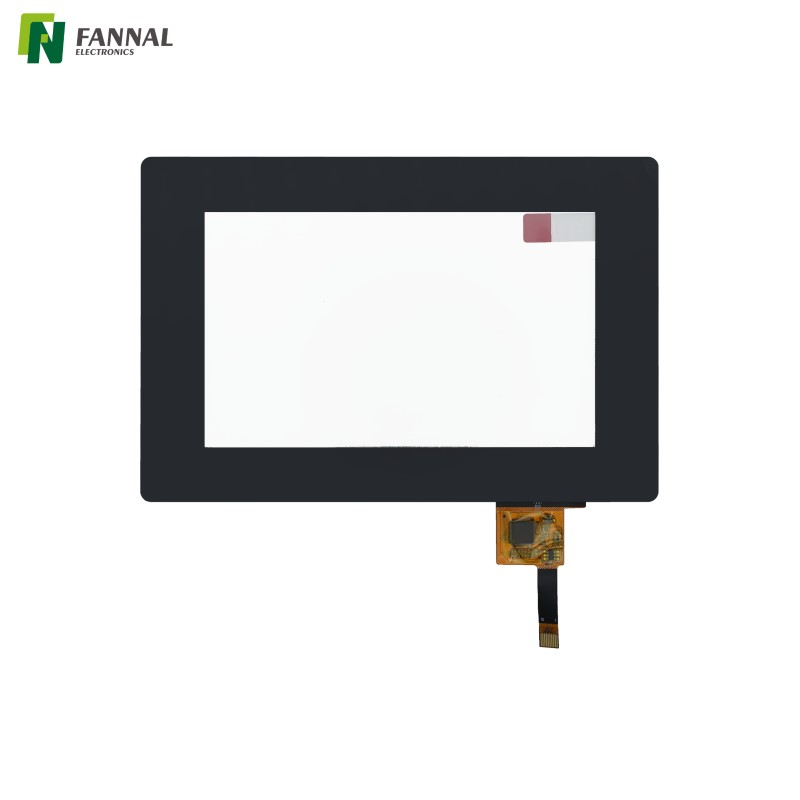

化学強化ガラスを使用した5インチG+G静電容量式タッチパネル

5インチ投影型静電容量式タッチパネル（5点タッチ対応）

モデル：
FN0500P083A
製品ブランド：
FANNAL
サイズ(インチ)：
5
od（mm）をカバーする：
144.00 (高さ) x 96.00 (垂直) x 2.10 (奥行き)
作戦温度（℃）：
-30〜80
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
I2C
TP VA (mm)：
109.00(高さ)×65.60(垂直)
構造：
G+G

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN0500P083A は、信頼性の高いマルチタッチ入力と耐久性のあるガラス構造を必要とする組み込みシステム向けに設計された 5 インチ投影型静電容量式タッチパネルです。 G+G 構造、化学強化されたカバーガラス、拡張された動作温度範囲により、産業用機器、制御パネル、OEM ディスプレイの統合に適しています。

特徴

機械的安定性を向上させるG+G構造

タッチパネルはガラスセンサーとガラスカバーレンズを組み合わせたフィルムベースのタッチ構造と比較して、光学的安定性と長期耐久性が優先される場合、G+G デザインが一般的に選択されます。 G+G（Glass-to-Glass）構造を採用。

最適なタッチ構造は、アプリケーションの耐衝撃性、目標コスト、設置環境によって異なります。

化学強化カバーガラス

1.1 mm の化学強化カバーガラス により、傷や日常の機械的摩耗に対する耐性がさらに強化されています。

頻繁なユーザー操作にさらされるアプリケーションの場合、強化は長期耐久性の向上に役立ちますが、耐破壊性が必要な場合は耐衝撃保護ガラスの代替として考慮すべきではありません。

5点静電容量式タッチ

このパネルはをサポートしており 5 点タッチ、ジェスチャ認識やシングルタッチシステムより柔軟なユーザーインタラクションを必要とするアプリケーションでの同時タッチ入力が可能です。

マルチタッチが有益かどうかは、ソフトウェアの設計と目的の操作ワークフローによって異なります。

拡張温度性能

タッチパネルの 動作温度範囲は-30°C ～ +80°Cで、温度変動が一般的なオフィス条件を超える環境に設置される機器に適しています。

最終的な環境パフォーマンスは、常に LCD モジュールとエンクロージャと一緒に評価する必要があります。

OEM統合向けに設計

このパネルは I2C インターフェイスを介して通信し 、幅広い LCD モジュールと統合できます。プロジェクトの要件に応じて、通常、カバーガラスの外観、印刷、FPC レイアウト、コネクタ設計などのパラメータをカスタマイズできます。

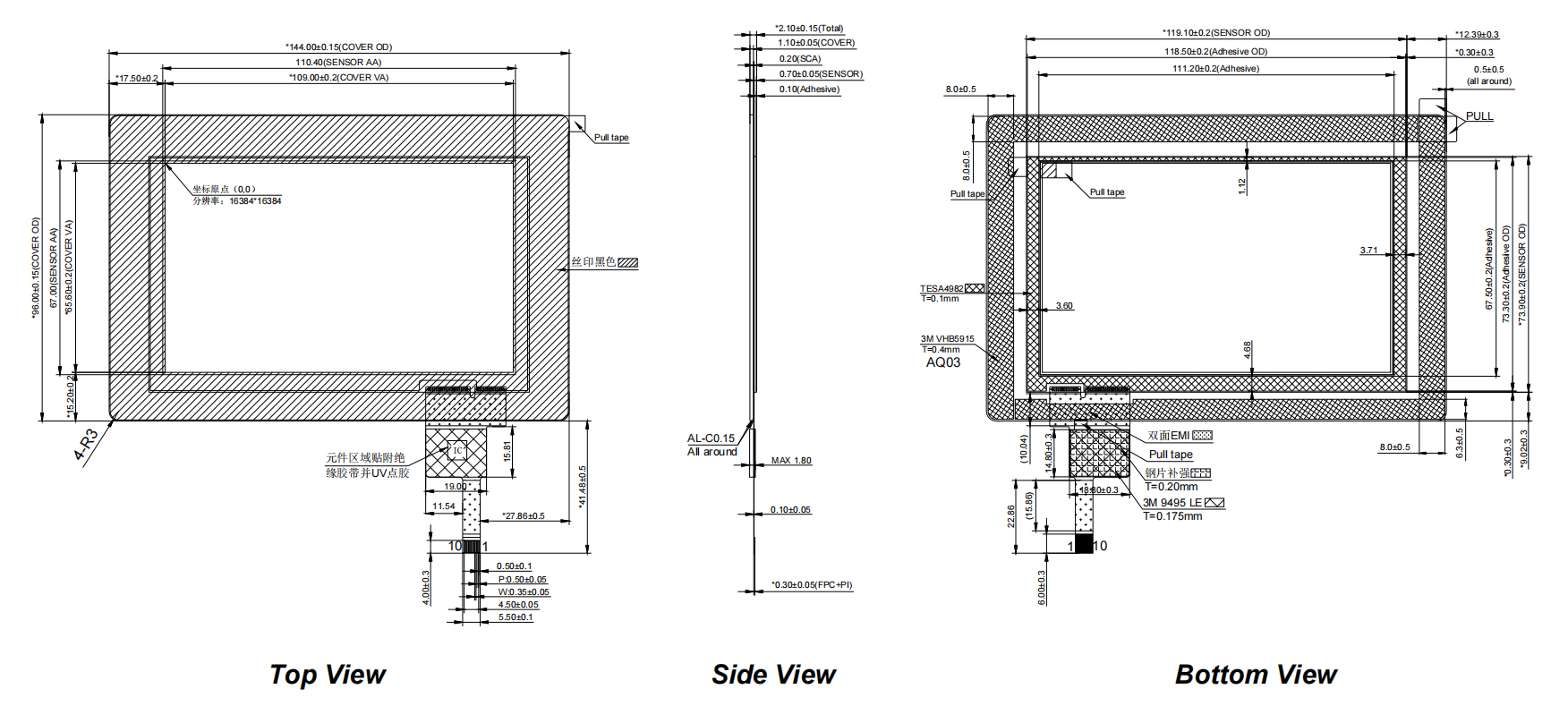

描画

仕様

アイテム	仕様	ユニット
製品構造	G+G	-
タッチパネルサイズ	5.0 (対角)	インチ
構造	CTP	-
ビューエリア	109.00(高さ)×65.60(垂直)	mm
外形寸法	144.00 (高さ) x 96.00 (垂直) x 2.10 (奥行き)	mm
表面硬度	7時間分	-
センサー材質	伊藤硝子	-
センサーの厚さ	0.7mm	-
カバー素材	ソーダライムガラス	-
カバーの厚さ	1.1mm	-
透明性	85%以上	-
ドライバーIC	イリテック	-
検出点数 / タッチ数	5	-
チャンネル	18×11	-
インタフェース	I2C（コネクタ：COF-IIC）	-
電源	最小3.1V、標準3.3V、最大3.5V	V
動作温度	-30～+80	℃
保管温度	-30～+80	℃
強化方法	化学強化	-
環境要件	RoHS-2.0	-

アプリケーション

産業用制御パネル

オートメーション機器、機械制御、製造システムで使用されるオペレーターインターフェイスに適しています。

医療機器

信頼性の高い静電容量式タッチ操作を必要とする医療機器や実験装置に統合できます。

ビルディングオートメーションシステム

HVAC コントローラー、スマートビルディングパネル、アクセス管理端末に適用されます。

スマートホーム制御インターフェース

耐久性のあるガラス表面が好まれる壁に取り付けられたコントローラーや組み込みタッチインターフェイスに適しています。

OEM組み込み機器

専用電子製品用にカスタムタッチパネルと LCD モジュールを統合するメーカー向けに設計されています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

フィルムベースのタッチ構造ではなく、G+G タッチパネルを選択する理由は何ですか?

G+G タッチパネルは、より優れた光学的安定性、向上した剛性、および表面摩耗に対する優れた耐性を必要とするアプリケーションに一般的に選択されます。重量やコストが主な関心事である場合には、フィルムベースの構造が依然として適切である可能性があります。

化学強化ガラスは耐衝撃ガラスと同じですか？

いいえ。化学強化により、傷や日常の機械的ストレスに対するガラスの耐性が向上しますが、耐破壊性や認定された衝撃保護が必要な用途では、より厚いカバーガラスや追加の機械設計が必要になる場合があります。

5 点タッチはどのような場合に役立ちますか?

マルチタッチは、ジェスチャベースのインターフェイス、マップナビゲーション、または同時にユーザー入力を必要とするアプリケーションに有益です。単純なメニュー駆動の HMI の場合、タッチポイントを追加しても実用上大きな利点が得られない可能性があります。

このタッチパネルは他のLCDモジュールでも使用できますか?

はい。スタンドアロンの投影型静電容量式タッチパネルとして、通常は、機械的寸法と光学要件に応じて、互換性のある LCD モジュールと統合できます。

カスタマイズできるものは何ですか?

プロジェクトに応じて、カスタマイズにはカバーガラスの厚さ、シルク印刷、ロゴ印刷、表面処理、FPC 配線、コネクタの種類、コントローラー構成が含まれる場合があります。
