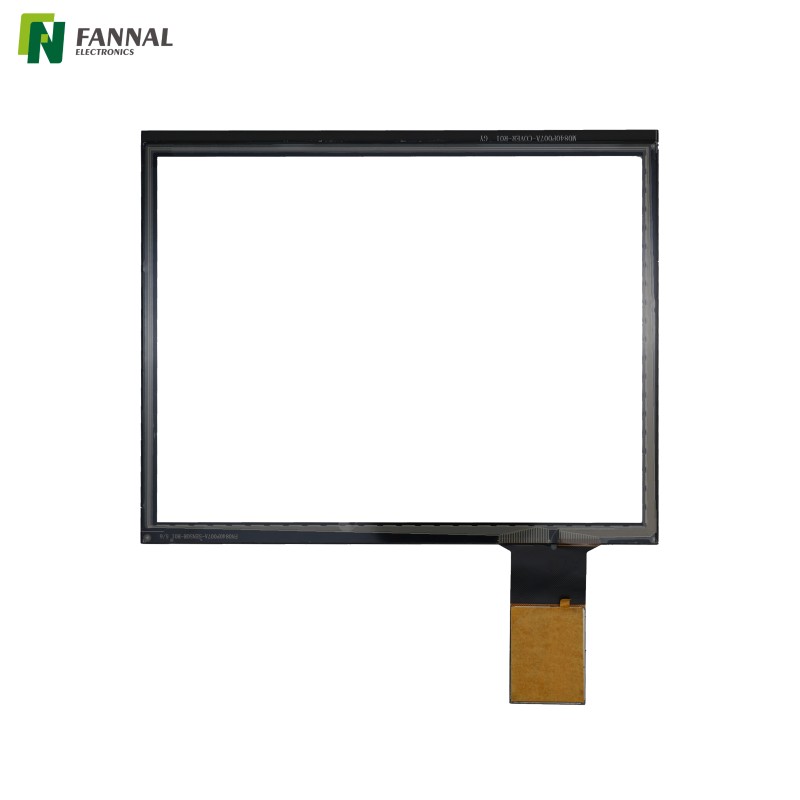

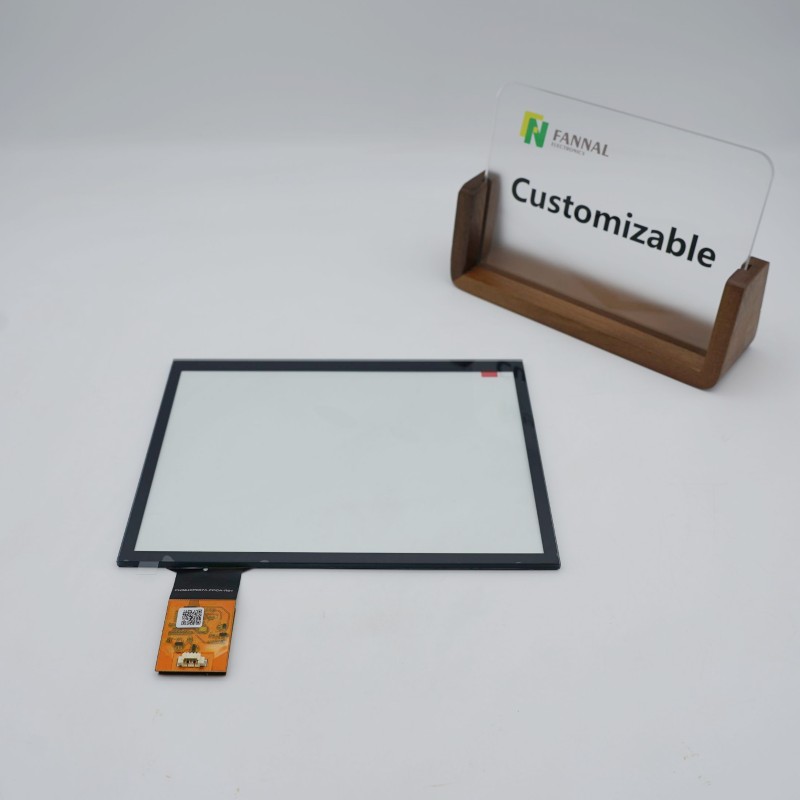

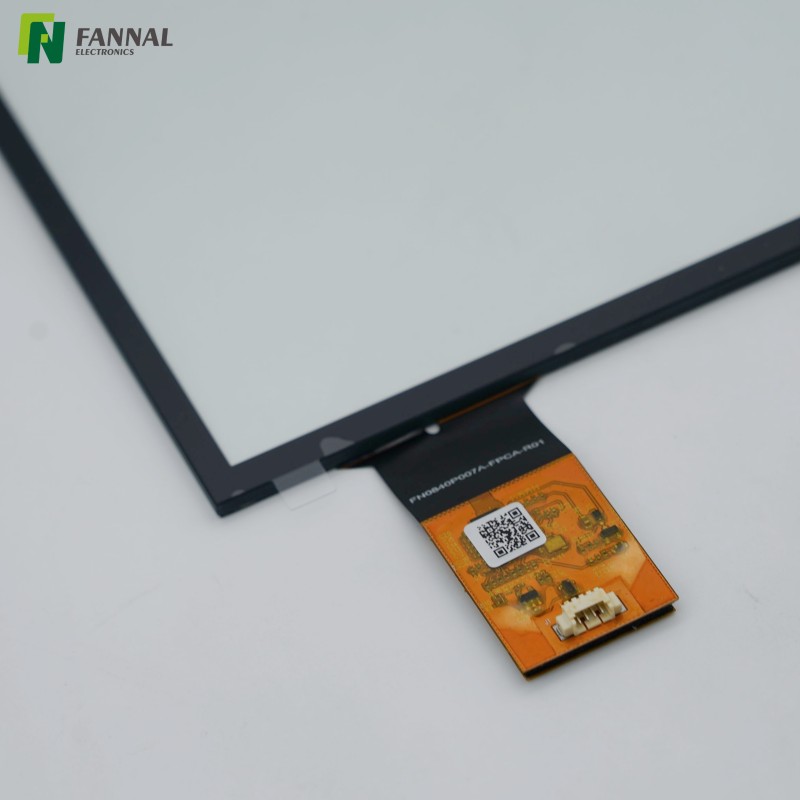

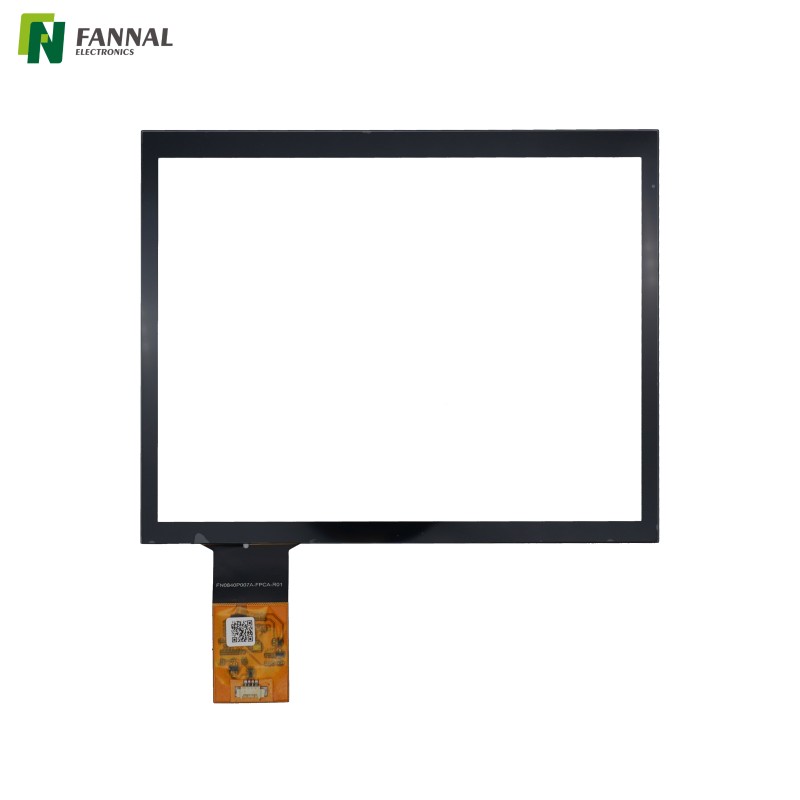

8.4インチ光学式静電容量式タッチパネル

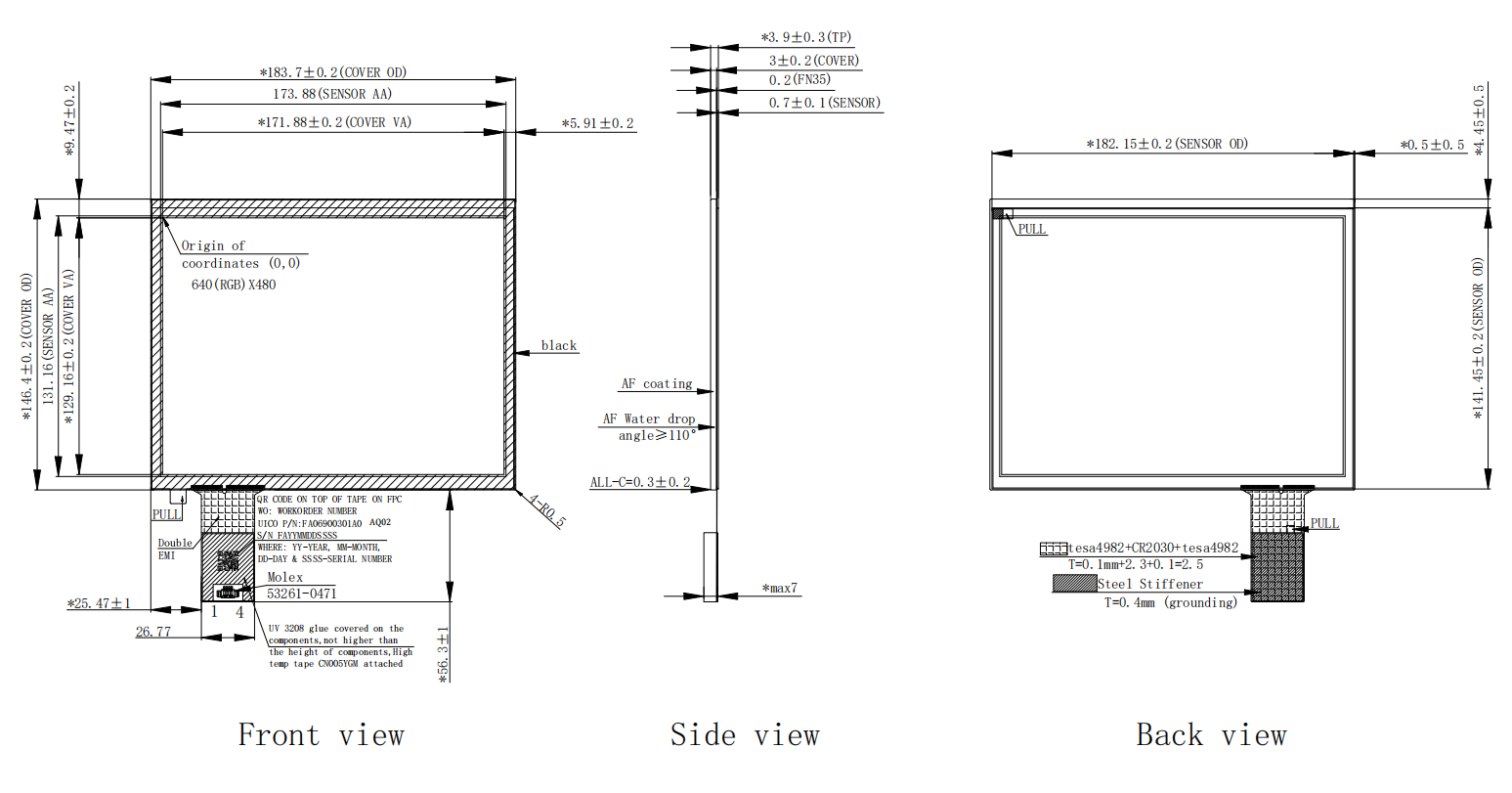

描画

仕様

アプリケーション

産業用HMI機器

耐久性のあるガラス表面と信頼性の高いタッチ操作が必要なオペレーターパネル、自動化機器、産業用制御システムに適しています。

医療機器

掃除が簡単なガラスインターフェースと安定したタッチ性能を必要とする医療機器や診断機器に統合できます。

セルフサービス端末

光学接着と耐指紋性表面の組み合わせにより、キオスク、発券システム、対話型端末でのディスプレイの可読性の維持に役立ちます。

商用制御盤

ビルディングオートメーション、アクセス制御システム、カスタマイズされたタッチソリューションを必要とするその他の組み込みインターフェースに適しています。

カスタム組み込み製品

アプリケーション固有のカバーガラス、機械的寸法、またはブランド化を必要とする OEM プロジェクト向けに設計されています。

​ 自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

エアボンディングではなくオプティカルボンディングを選択する理由は何ですか?

オプティカルボンディングは、層間の空隙を透明な接着剤で満たします。空気接着と比較して、一般に内部反射が減少し、知覚されるコントラストが向上し、ディスプレイ アセンブリ内部の結露を制限するのに役立ちます。ただし、製造の複雑さとコストも増加します。

指紋防止コーティングはアンチグレアと同じですか?

いいえ。 指紋防止 (AF) コーティングは、指紋の残留物を減らし、表面を掃除しやすくすることを目的としています。 反射光を軽減するアプリケーションによっては両方の処理を組み合わせたものもありますが、設置環境に応じて 1 つだけを必要とするものもあります。 アンチグレア（AG）加工を施しています。

カバーガラスはカスタマイズできますか?

はい。カバー ガラスは通常、プロジェクトの要件に基づいて、さまざまな厚さ、形状、シルク スクリーン印刷、ロゴ、飾り枠、穴、エッジ仕上げなどをカスタマイズできます。

このタッチパネルにはTFTディスプレイが付属していますか?

No. FN0840P007A は、スタンドアロンの静電容量式タッチ パネルです。これは、互換性のある TFT LCD またはカスタム ディスプレイ アセンブリと統合することを目的としています。

このタッチパネルはさまざまなプロジェクトに適応できますか?

はい。 OEM プロジェクトでは、多くの場合、ターゲット機器に合わせてカバー ガラス、コントローラー構成、FPC 設計、光学接着プロセス、または機械的寸法を調整する必要があります。
