IP65 vs IP66 vs IP67 vs IP68 vs IP69K: 主な違い

IP 定格ディスプレイを選択する場合、数値が大きいほど常に保護が強化されると想定しがちです。実際には、IP65、IP66、IP67、IP68、および IP69K はさまざまなタイプの水濡れに対応するため、ある等級が自動的に別の等級に置き換わることはありません。

IP65 と IP66 は噴流水に対する保護に重点を置いており、IP67 と IP68 はさまざまな条件下での浸水に対応しています。 IP69K は、要求の厳しい高圧、高温の洗浄用途を対象としています。

産業用ディスプレイ の場合、正しい選択は、最大の数値を選択することよりも、ディスプレイが実際に水、埃、清掃、周囲の環境にどのようにさらされるかを理解することに大きく依存します。

IP レーティングとは何を意味しますか?

IP は Ingress Protection の略です。 IP コードは、固形異物や水の侵入に対するエンクロージャの保護の程度、および該当する規格に基づく危険な部品へのアクセスを指定します。

一般的な評価は次のようになります。

IP65

2 つの数字は、さまざまな種類の保護を表します。

• 最初の桁: 固形異物および危険部品へのアクセスに対する保護

• 2 桁目: 水に対する保護

IP65 ～ IP69K の場合、最初の桁は で 6、該当するテスト条件下での防塵エンクロージャを示します。

2 桁目は変更されるものです。

この 2 桁目は、単に「防水性が低い」から「防水性が高い」までのスケールとして解釈されるべきではありません。各評価は、特定のタイプの水濡れとテスト条件に対応しています。

たとえば、強力な噴流からの保護は、浸水からの保護とは異なる要件です。あるタイプのテストに合格したエンクロージャが、自動的に別のタイプのテストに合格するとみなすべきではありません。

これは、IP65、IP66、IP67、IP68、および IP69K の違いを理解するための鍵です。

IP65 対 IP66 対 IP67 対 IP68 対 IP69K

*正確なマーキングと該当するテスト基準は、関連する規格と製品ドキュメントに照らして検証する必要があります。 IP69K は、特に輸送機器や産業機器など、要求の厳しい洗浄用途に一般的に使用されています。

最も重要な点は、これらの評価は 単純な直線的推移ではないということです。.

たとえば、IP67 は単に「保護が強化された IP66」ではありません。IP66 は強力なウォーター ジェットへの曝露を評価し、IP67 は一時的な浸漬を評価します。

同様に、IP69K は単に IP68 の上位バージョンではありません。 IP68 は特定の条件下での浸漬に対応するのに対し、IP69K は高圧、高温のウォータージェットへの曝露に対応します。

IP65とは何を意味しますか?

IP65 は、該当する試験条件下で噴流水に対する保護を備えた防塵エンクロージャを示します。

産業用ディスプレイ の場合、機器を粉塵や飛沫や飛沫からの日常的な暴露から保護する必要があるが、浸水は想定されていない場合には、IP65 が適切である可能性があります。

考えられる環境には、産業用制御機器、機械、適切なエンクロージャ設計を備えた屋外設置、および主にスプレーや雨によって水にさらされるその他の用途が含まれます。

ただし、IP65 は浸水や集中的な洗浄に対する保護として解釈されるべきではありません。

IP66とは何を意味しますか?

IP66 は IP65 と同じ防塵保護を提供しますが、より強力な噴流水に対応します。

このため、機器が強力なスプレーやホース洗浄に直接さらされる可能性がある用途では、この区別が適切になります。

たとえば、機械に取り付けられた産業用ディスプレイは、日常的な清掃中に水にさらされる可能性があります。洗浄プロセスに時々飛沫がかかるのではなく、強力な水流が含まれる場合は、IP65 よりも IP66 の方が適切である可能性があります。

したがって、エンジニアリング上の重要な問題は、単にディスプレイが「屋外仕様」であるかどうかではありません。

それは次のとおりです。

ディスプレイは実際にどのような種類と強さの水にさらされることになりますか?

IP67とは何を意味しますか?

IP67 は、該当する試験条件下での一時的な浸水に対する保護を示します。

これは、機器が誤って水に落ちた場合、一時的な浸水に遭遇した場合、またはその他の方法で限られた期間水没した場合に関連する可能性があります。

ただし、重要な違いがあります。

IP67 は、製品が IP66 ウォータージェットテストに合格したことを自動的に意味するものではありません。

理由は簡単です。2 つの評価は異なる条件をテストしているからです。

IP66 は強力なウォータージェットに関するものです。

IP67 は浸漬に関するものです。

ディスプレイが両方の条件に耐える必要がある場合は、高い数値が低い数値をカバーすると仮定するのではなく、該当する製品仕様を確認する必要があります。

IP68とは何を意味しますか?

IP68 は、に対する保護に関連しています。 指定された条件下での継続的な浸漬.

「指定された条件下で」というフレーズが重要です。

すべての IP68 製品で想定される、単一の普遍的な浸漬深さと持続時間はありません。 IP68 クレームに関連する実際の条件は、製品ドキュメントまたは該当するテスト仕様書で定義する必要があります。

これは、データシートで「IP68」を確認するだけでは、技術上の決定に十分な情報が得られない可能性があることを意味します。

長時間の浸漬を伴うアプリケーションの場合、関連する質問は次のとおりです。

• 機器はどのくらいの深さに水没すると予想されますか?

• どれだけの時間？

• 製品はどのような試験条件で評価されましたか?

• 評価はエンクロージャ全体に適用されますか、それとも特定の構成のみに適用されますか?

IP68 定格を特定の水没用途に適したものとして扱う前に、実際の条件を検証する必要があります。

IP69Kとは何ですか?

IP69K は、高圧、高温のウォータージェットへの曝露に対する保護に関連しています。

したがって、これは、単に時折の雨や水しぶきではなく、機器が集中的な洗浄や洗浄にさらされる用途に特に関係があります。

例としては、次のものが挙げられます。

• 食品および飲料の加工環境

• 産業機械

• 農機具

• 大型車両

• 輸送機器

重要な点は、 IP69K と IP68 は異なる環境条件に対応しているということです。.

IP68 は浸漬に関するものです。

IP69K は、ウォータージェットへの暴露を要求することを意味します。

したがって、IP69K 定格は、製品が連続浸漬に適していることを意味するものとして自動的に解釈されるべきではありません。同様に、IP68 定格は、IP69K に関連する高圧高温洗浄条件に対する耐性を自動的に確立するものではありません。

最も重要な違い: 数値だけではなく水への曝露量

これらの評価を理解する最も簡単な方法は、評価をはしごとして考えるのをやめることです。

代わりに、実際の環境条件について考えてみましょう。

IP65 → ウォータージェット

IP66 → 強力なウォータージェット

IP67 → 一時的な浸漬

IP68 → 規定条件下での連続浸漬

IP69K → 高圧高温洗浄

この区別は、産業用ディスプレイを指定する場合に特に重要になります。

屋外で使用されるディスプレイには、主に雨や水しぶきに対する保護が必要です。

機械に取り付けられたディスプレイは、ホースの洗浄に耐える必要がある場合があります。

滞留水の周囲で使用されるディスプレイには、一時的な浸水防止が必要な場合があります。

洗浄環境のディスプレイは、圧力、温度、洗浄頻度のまったく異なる組み合わせに直面する可能性があります。

したがって、正しい IP 評価は、 次の質問ではなく、環境への曝露から始まります。

「利用可能な最高の IP 評価は何ですか?」

そして、もう 1 つの重要な制限があります。それは、 IP 定格はディスプレイの耐久性の完全な尺度ではないということです。これは、指定されたテスト条件下での侵入保護について説明していますが、それ自体では、衝撃、化学薬品、腐食、紫外線暴露、振動、または極端な温度に対する耐性を確立するものではありません。

これらの要件は個別に評価する必要があります。

産業用ディスプレイの IP 定格: 実際には何を指定する必要がありますか?

IP65、IP66、IP67、IP68、および IP69K の違いを理解することは、最初のステップにすぎません。産業用ディスプレイの場合、より現実的な問題は、 製品のどの部分が実際にどのような条件下で保護されるのかということです。

IP 定格は、定義されたテスト条件の下でエンクロージャまたは構成に割り当てられます。これは、完全なマシンまたはインストールの保証として自動的に解釈されるべきではありません。 IEC 60529 は、異物や水の侵入に対する保護を含む、エンクロージャによって提供される保護の程度の分類として IP コードを定義しています。

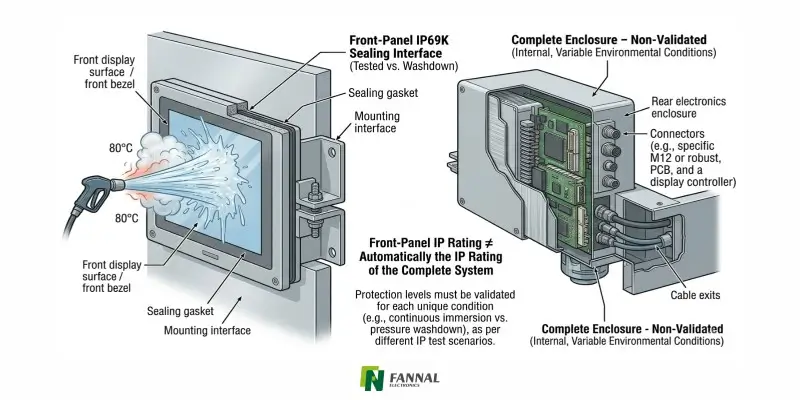

フロントパネルのIP定格とエンクロージャ全体のIP定格

産業用ディスプレイを比較する場合、この違いは見落とされがちです。

たとえば、これは、ディスプレイ アセンブリ全体が IP65 であることを必ずしも意味するわけではありません。 ディスプレイはIP65 のフロント パネルを備えていると指定できます。

ディスプレイの前面は、顧客のエンクロージャに設置した後、埃や水の侵入を防ぐように設計されている場合がありますが、背面の電子機器とコネクタは、その特定の保護要求の範囲外のままです。

これは、パネルに取り付けられたディスプレイにとっては完全に合理的です。

重要な質問は次のとおりです。

IP レーティングは具体的に何に適用されますか?

それは次のことを指す可能性があります。

• フロントパネル

• 完全なディスプレイエンクロージャ

• 特定の組み立てられた構成

• 特定の設置条件

カスタム ディスプレイ プロジェクト の場合、IP 要件を仕様に書き込む前に、これを明確にする必要があります。

IP 保護が失敗する可能性があるのはどこですか?

LCD パネル自体だけが考慮されることはほとんどありません。

実際のイングレス パスは、多くの場合、コンポーネント間のインターフェイスの周囲にあります。

• コネクタ

• ケーブル出口

• 機械的な縫い目

• 取付穴

• ボタンまたはスイッチ

• 換気口

• ガスケットとシール

• ディスプレイと顧客のエンクロージャ間のインターフェース

ディスプレイの前面はしっかりと密閉されていますが、設置インターフェイスの周囲に適切な機械的密閉が必要です。

これが、 ディスプレイレベルの IP 保護とシステムレベルの IP 保護が必ずしも同じものではない理由です。.

最終製品に特定の IP 定格が必要な場合は、完全なアセンブリとその設置方法を考慮する必要があります。

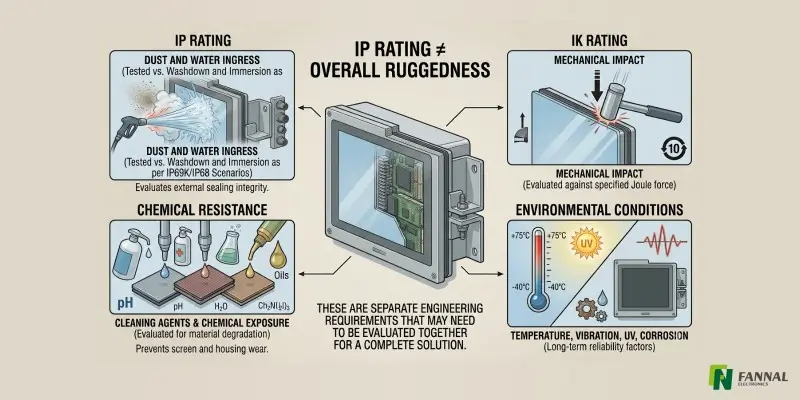

IP 定格は全体的な堅牢性と同じではありません

IP 評価は、定義された侵入条件に対してエンクロージャがどの程度保護されているかという特定の質問に答えます。

それ自体では、産業用ディスプレイが遭遇する可能性のあるあらゆる環境ストレスに対する耐性を確立するわけではありません。

たとえば、IP69K 定格のディスプレイは、要求の厳しい洗浄条件向けに設計されているという理由だけで、自動的に耐薬品性があるとみなされるべきではありません。

洗浄薬品を使用する場合は、実際の薬品との適合性、濃度、温度、放置時間を個別に評価する必要があります。

同様に、ディスプレイが機械的衝撃にさらされた場合、IP 定格は IK 耐衝撃性要件に代わるものではありません。

産業用ディスプレイに適切な IP 定格を選択する方法

実際の選択プロセスは、製品カタログではなく環境から始まります。

1. 実際の浸水状況を特定する

通常の操作中および清掃中にディスプレイがどうなるかを尋ねます。

• 雨または時折水しぶきがかかる

• 水スプレー

• 強力なウォータージェット

• ホースの清掃

• 一時的な浸漬

• 長時間の浸漬

• 高圧高温洗浄

これにより、どの IP テストが関連するかが即座に絞り込まれます。

2. 現実的な最悪の条件を考慮する

通常の動作のみを評価しないでください。

ディスプレイは、機器の洗浄中に通常の動作サイクルよりもはるかに多くの水にさらされる可能性があります。

同様に、屋外の機械が浸水することはほとんどありませんが、一時的な浸水が現実的な可能性がある場合は、仕様の際にその状態を考慮する必要があるかもしれません。

3. 評価が必要なものを定義する

次の要件があります:

ディスプレイの正面、

完全なディスプレイアセンブリ、

または

顧客の最終機器ですか？

これらはさまざまなエンジニアリング要件です。

4. その他の環境要件を確認する

用途に衝撃、化学物質、振動、腐食、紫外線曝露、または極端な温度が含まれる場合は、それらの要件を個別に指定する必要があります。

5. 実際の試験条件を確認する

最後に、IP 番号だけに止まらないでください。

実稼働プロジェクトの場合は、以下を確認してください。

• 適用される試験規格

• 製品構成

• テスト範囲

• 関連する暴露条件

• メーカーが定義した条件

これは、製品の主張に関連する実際の浸漬条件を想定するのではなく確立する必要がある IP68 では特に重要です。

たとえば、道路車両の電気機器の場合、ISO 20653:2023 は、エンクロージャ、要件、およびテストをカバーする特定の IP コード フレームワークを提供します。

実践的な IP 定格選択ガイド

簡単な開始点は次のとおりです。

ただし、この表はとして扱う必要があります。 実際のテスト仕様の代わりとしてではなく、選択の開始点

アプリケーションに複数のタイプのエクスポージャが含まれる場合、数値的に最も高い評価を選択すると、それらすべてが自動的にカバーされるとは考えないでください。

たとえば、機器が定期的に水没し、集中的なウォータージェット洗浄を受ける場合、関連する浸漬要件とウォータージェット要件を個別に評価する必要があります。

IP定格ディスプレイを選択する際のよくある間違い

数値が大きいほど常に良いと仮定します。
IP 評価はさまざまなテスト条件を表すものであり、普遍的な耐久性ランキングではありません。

IP67 には IP66 が含まれると仮定します。
一時的な浸漬と強力なウォータージェットへの曝露は異なる要件です。

IP68を普遍的な水中仕様として扱います。
製品に関しては実際の浸漬条件を確認する必要があります。

IP69K とは、ディスプレイが水中でも使用できることを意味すると仮定します。
IP69K と IP68 は、異なる環境条件に対応します。

IP 等級が耐薬品性をカバーしていると仮定します。
化学的適合性については、別途評価が必要です。

フロントパネルの IP 定格がマシン全体に適用されると仮定します。
最終的なエンクロージャ、コネクタ、ケーブル出口、および取り付けインターフェイスによって、システム レベルの保護が変更される可能性があります。

結論

IP65、IP66、IP67、IP68、および IP69K を、防水性がますます向上する単純なはしごとして扱うべきではありません。

各評価は特定の環境条件に対応しています。

産業用ディスプレイの場合、より良いアプローチは、実際の暴露から始めることです スプレー、ウォーター ジェット、浸漬、または高圧洗浄などの。次に、どのテストが関連するか、また、耐衝撃性、化学的適合性、腐食防止、温度性能などの追加要件も適用されるかどうかを判断します。

したがって、最も有用な IP 仕様が必ずしも最高のものであるとは限りません。これは、ディスプレイが存続すると予想される環境に正確に一致するものです。

よくある質問

IP67にはIP66保護が含まれますか?

いいえ、IP67 は一時的な水没に対応し、IP66 は強力なウォータージェットへの曝露に対応します。仕様でこれが確認されない限り、製品が両方のテストに合格したとみなすべきではありません。

IP69KはIP68よりも優れていますか?

必ずしもそうとは限りません。 IP69K と IP68 は、異なる環境条件に対応します。 IP69K は高圧、高温のウォータージェットへの曝露に関連しており、IP68 は指定された条件下での連続浸漬に対応しています。

IP68 とは、ディスプレイを水中に無期限に入れても大丈夫という意味ですか?

いいえ。実際の浸漬深さ、持続時間、およびその他の適用可能な条件は、特定の製品およびテスト基準に合わせて確立する必要があります。

IP等級は耐薬品性を示しますか?

いいえ、IP テストは侵入保護に対応します。洗剤、消毒剤、溶剤、またはその他の化学物質に対する耐性については、材料と製品を個別に評価する必要があります。

IP 評価と IK 評価の違いは何ですか?

IP 定格は侵入保護に対応し、IK 定格は機械的衝撃耐性に対応します。産業用ディスプレイでは、動作環境によっては両方が必要になる場合があります。

IP 定格のディスプレイは、マシン全体が IP 定格であることを意味しますか?

いいえ。IP 定格は、特定のエンクロージャ、ディスプレイ表面、または構成に適用される場合があります。最終システムのコネクタ、ケーブル、取り付けインターフェイス、およびエンクロージャの設計も環境保護に影響します。
