Does the 850 cd/m² brightness refer to the LCD panel or the complete touch display?

The specified 850 cd/m² is the brightness of the complete touch display (TPM) after the touch panel has been integrated with the LCD. It represents the brightness users see in the finished display rather than the bare TFT panel.

Is 850 cd/m² suitable for outdoor applications?

An 850 cd/m² display provides good readability in many bright indoor and semi-outdoor environments. For equipment exposed to continuous direct sunlight, optical bonding or a higher-brightness display may be recommended depending on the installation conditions.

Why is LVDS commonly used in industrial touch displays?

LVDS offers stable signal transmission, good electromagnetic compatibility, and broad compatibility with industrial embedded platforms, making it a common interface for long-life industrial equipment.

Can this touch display be customized?

Yes. Cover glass thickness, silk-screen printing, controller configuration, touch firmware, mechanical dimensions, FPC design, and optical bonding options can be customized according to project requirements.

What applications is the FN1010T008A suitable for?

The display is suitable for industrial HMI systems, medical equipment, EV charging terminals, transportation devices, embedded controllers, and other OEM products that require a 10.1 inch high-brightness touch display.

ホームページ » 製品 » タッチディスプレイ » 10.1インチ1280×800高輝度タッチディスプレイ

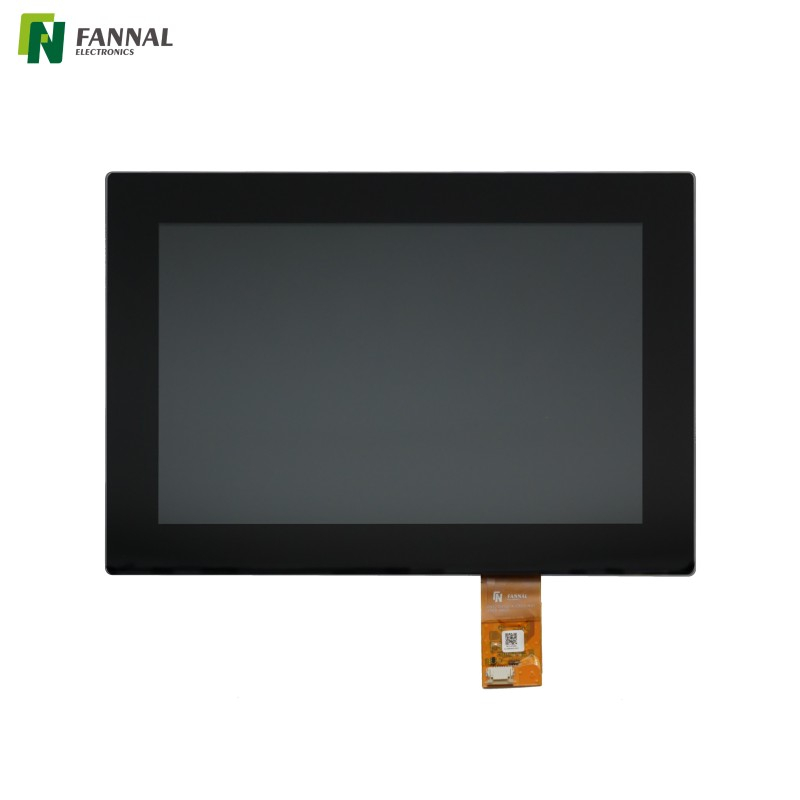

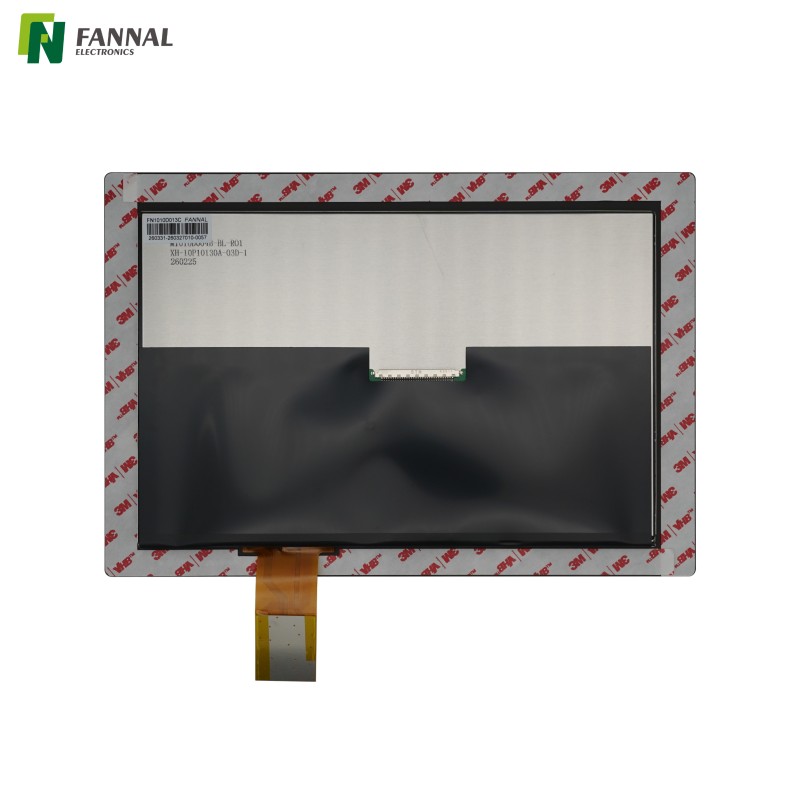

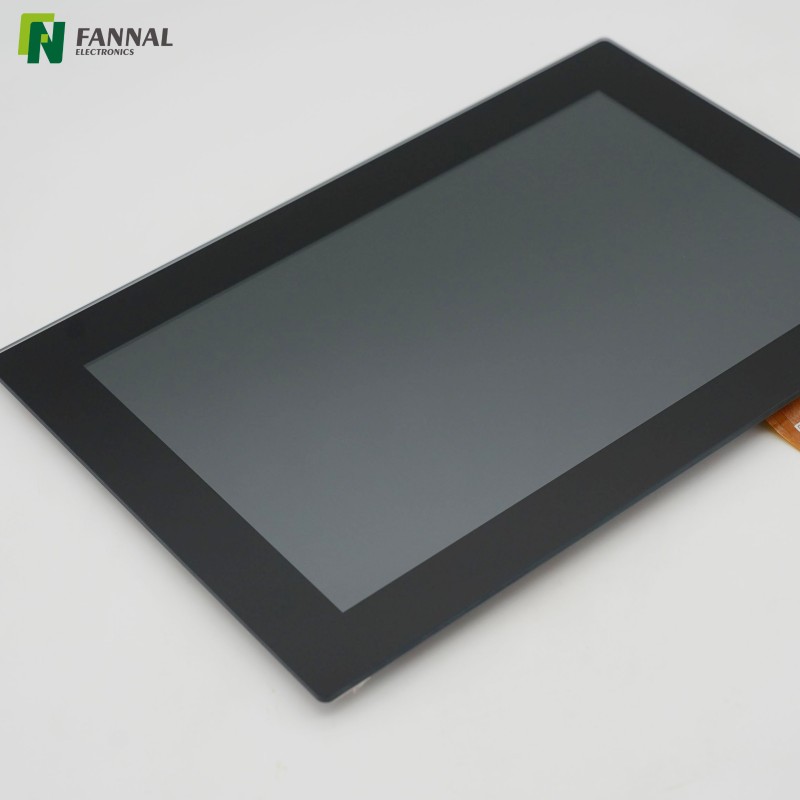

10.1インチ1280×800高輝度タッチディスプレイ

10.1 インチ WXGA 静電容量式タッチディスプレイ | 850ニト

モデル：
FN1010T008A
製品ブランド：
FANNAL
サイズ(インチ)：
10.1
od（mm）をカバーする：
264.28(H)×181.08(V)×9.05(T)
表示AA(mm)：
216.96*135.6
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
インターフェイスを表示します：
LVDS
TP VA (mm)：
217.96(H)×136.6(V)
構造：
G+G
解決：
1280×800
明るさ（CD/m²）：
850

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN1010T008A は、1280 × 800 TFT LCD と投影型静電容量式タッチパネルを統合したを実現し 10.1 インチ WXGA 静電容量式タッチディスプレイ です。 標準的な 850 cd/m2 の TPM 輝度 、Microchip® maXTouch コントローラによって駆動されるこの製品は、優れた視認性、信頼性の高いタッチパフォーマンス、および簡単なシステム統合を必要とする組み込み HMI システム向けに設計されています。

特徴

高輝度タッチディスプレイ

ディスプレイは、 タッチ統合 (TPM)後 、裸の LCD パネルの輝度ではなく、これにより、仕様は最終製品で利用可能な輝度をより正確に表すものになります。850 cd/m² の標準輝度を提供します。

この輝度レベルは、窓の近く、工場の床、交通ターミナル、および周囲光が比較的強いその他の環境に設置された機器に適しています。継続的な直射日光の場合は、用途に応じて光学接着またはより高輝度の構成が考慮される場合があります。

WXGA 解像度で画面に詳細情報を表示

1280 × 800 の 解像度 は、従来の 1024 × 600 または 800 × 480 ディスプレイよりも大幅に広い作業スペースを提供します。これにより、より多くの操作情報、グラフィックス、制御要素を同時に表示できるようになり、HMI アプリケーションでの頻繁なページ切り替えの必要性が軽減されます。

maXTouch タッチコントローラー

タッチパネルは Microchip コントローラによって駆動され、 5 点静電容量式タッチをサポートします。このコントローラーは、成熟したファームウェアエコシステムと信頼性の高いタッチパフォーマンスにより、組み込みおよび産業用アプリケーションで広く採用されています。

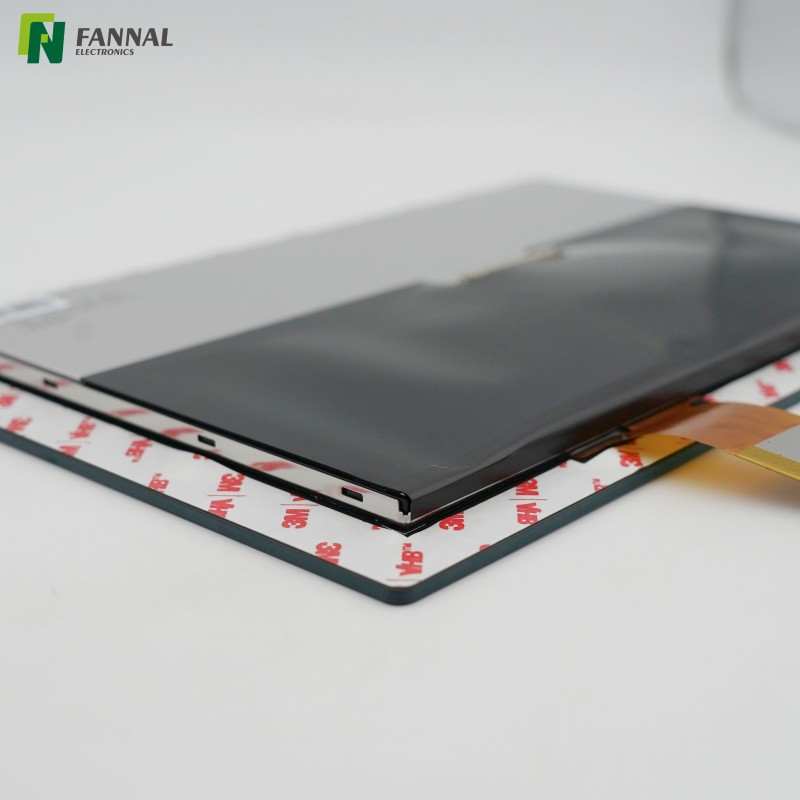

化学強化ガラス構造

3.0 mm の化学強化カバーガラス により、ユーザーとの頻繁なやり取りにさらされる機器の耐久性が向上します。また、G+G構造により安定した光学特性を実現し、必要に応じてさらなるカスタマイズにも対応します。

組み込み統合向けに設計

TFT は LVDS インターフェイスを介して通信し、タッチコントローラーは I²Cを使用するため、このモジュールは組み込み Linux システム、ARM ベースのプラットフォーム、産業用コントローラー、およびその他のカスタムハードウェアに適しています。

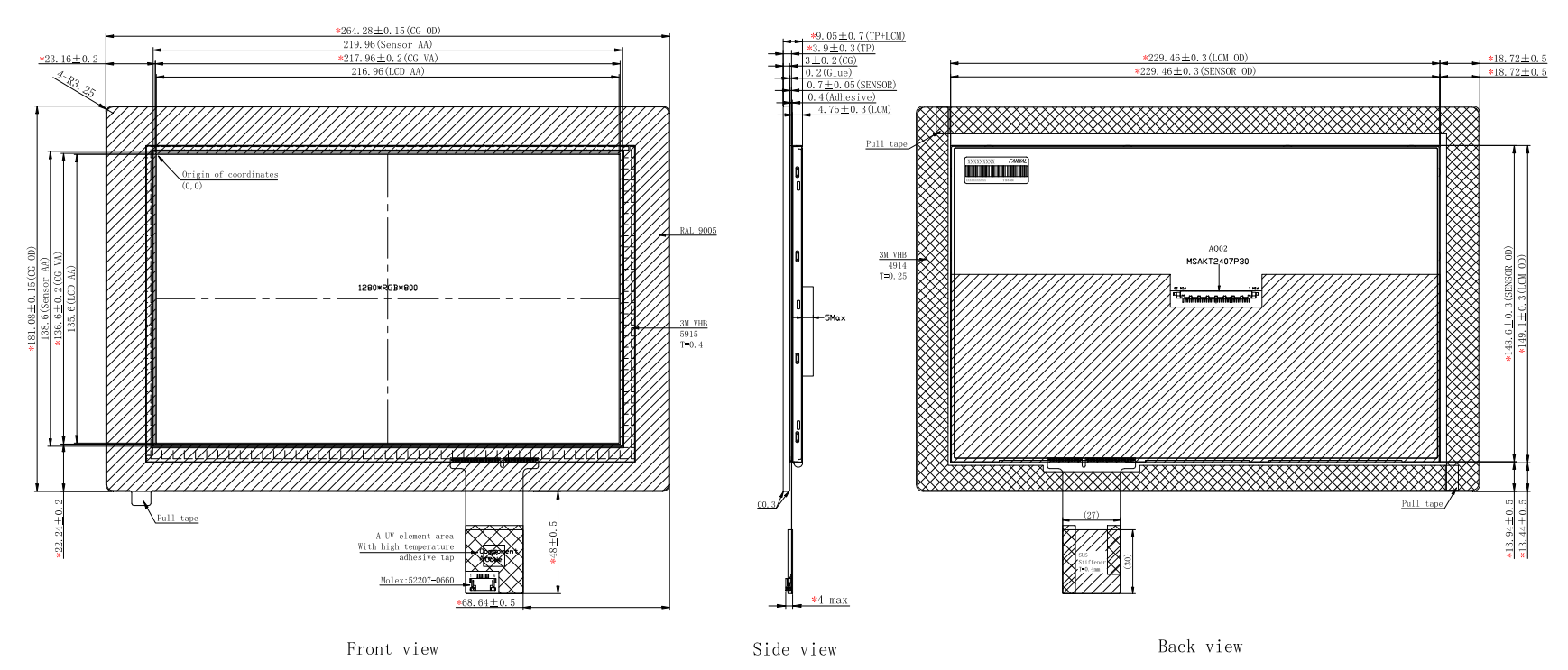

描画

仕様

アイテム/プロパティ	仕様	ユニット	述べる
構造	G+G	-
接着タイプ	エアボンディング	-
TPM アクティブサイズ	10.1（対角線）	インチ
TPM 外形サイズ	264.28(H)×181.08(V)×9.05(T)	mm
ビューエリア	217.96(H)×136.6(V)	mm
タッチIC / ドライバーIC	マイクロチップ	-
タッチ点数・タッチ数	5	-
タッチモード	指	-
タッチインターフェース	IIC	-
IICアドレス	0x4A	-
カバーレンズの厚さ	3.0	mm	化学強化
ITOガラスの厚さ	0.7	mm
表面硬度	≥ 6H	-
光透過率	85分	%
動作温度	-20～+70	℃
保管温度	-30～+80	℃
TFT 部品番号	FN1010D013C	個	仕様に従ってください
TPM表面輝度・明るさ	680 (最小) / 850 (標準)	cd/平方メートル
TFTインターフェース	LVDS	-
TFT解像度	1280×800	-

アプリケーション

産業用オペレータインターフェース

広い表示領域と確実なタッチ操作が求められる生産設備、機械制御盤、FAシステムに最適です。

医療機器

画像の鮮明さと反応性の高いタッチが重要となる、制御された屋内環境で動作する診断機器、実験室分析装置、ヘルスケア機器に統合できます。

EV充電およびスマートエネルギーシステム

TPM の輝度が高くなることで、充電ステーション、エネルギー管理端末、日陰または部分的に露出した条件下に設置された屋外キャビネットの可読性が向上します。

海洋および輸送機器

安定したタッチ入力と、変化する照明条件下でも良好な視認性を必要とするナビゲーション端末、車載監視システム、輸送機器に適しています。

OEM組み込み製品

カスタマイズされた HMI ソリューション、キオスク、計測器、およびアプリケーション固有の電子機器を開発するメーカー向けに設計されています。

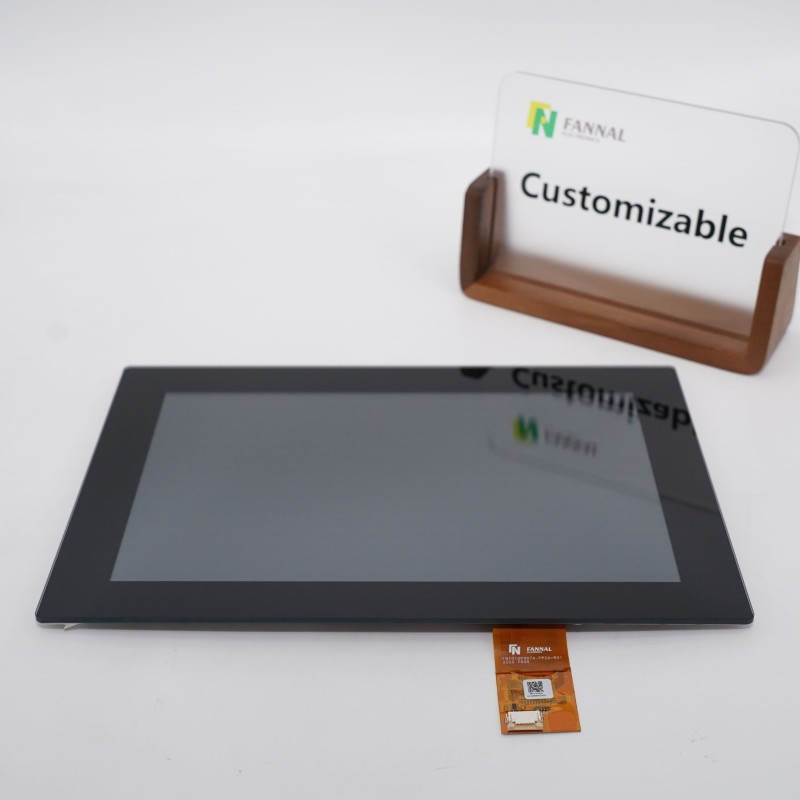

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

850 cd/m² の輝度は LCD パネルを指しますか、それともタッチディスプレイ全体を指しますか?

指定された 850 cd/m² は TPM 輝度で、タッチパネルが LCD と統合された後の完全なタッチディスプレイの輝度を表します。この値は、完成品でユーザーが体験する明るさをよりよく反映します。

屋外用途には 850 cd/m² で十分ですか?

設置環境により異なります。約 850 cd/m² は、多くの明るい屋内の場所や半屋外の用途に適しています。継続的に直射日光にさらされる機器には、周囲条件に応じて、光学接着、反射防止処理、またはさらに高い輝度が必要になる場合があります。

LVDS が依然として産業用ディスプレイで一般的に使用されているのはなぜですか?

LVDS は、安定した信号伝送、良好な電磁両立性、および産業用コンピューティングプラットフォームとの広範な互換性を備えているため、依然として広く使用されています。多くの組み込みシステムは、長い製品ライフサイクルにわたって LVDS を使用し続けています。

タッチディスプレイはカスタマイズできますか?

はい。通常、カスタマイズオプションには、プロジェクトの要件に応じて、カバーガラスの厚さ、表面処理、シルクスクリーン印刷、タッチコントローラー構成、FPC 設計、機械的寸法、光学的接合が含まれます。

10.1 インチ WXGA ディスプレイの恩恵を受けるアプリケーションは何ですか?

10.1 インチ 1280 × 800 ディスプレイは、グラフィカルユーザーインターフェイス用の追加の画面スペースを提供するため、産業用 HMI、医療機器、充電端末、輸送システム、および複数のコントロールやリアルタイム情報を同時に表示するその他の組み込みデバイスに適しています。
