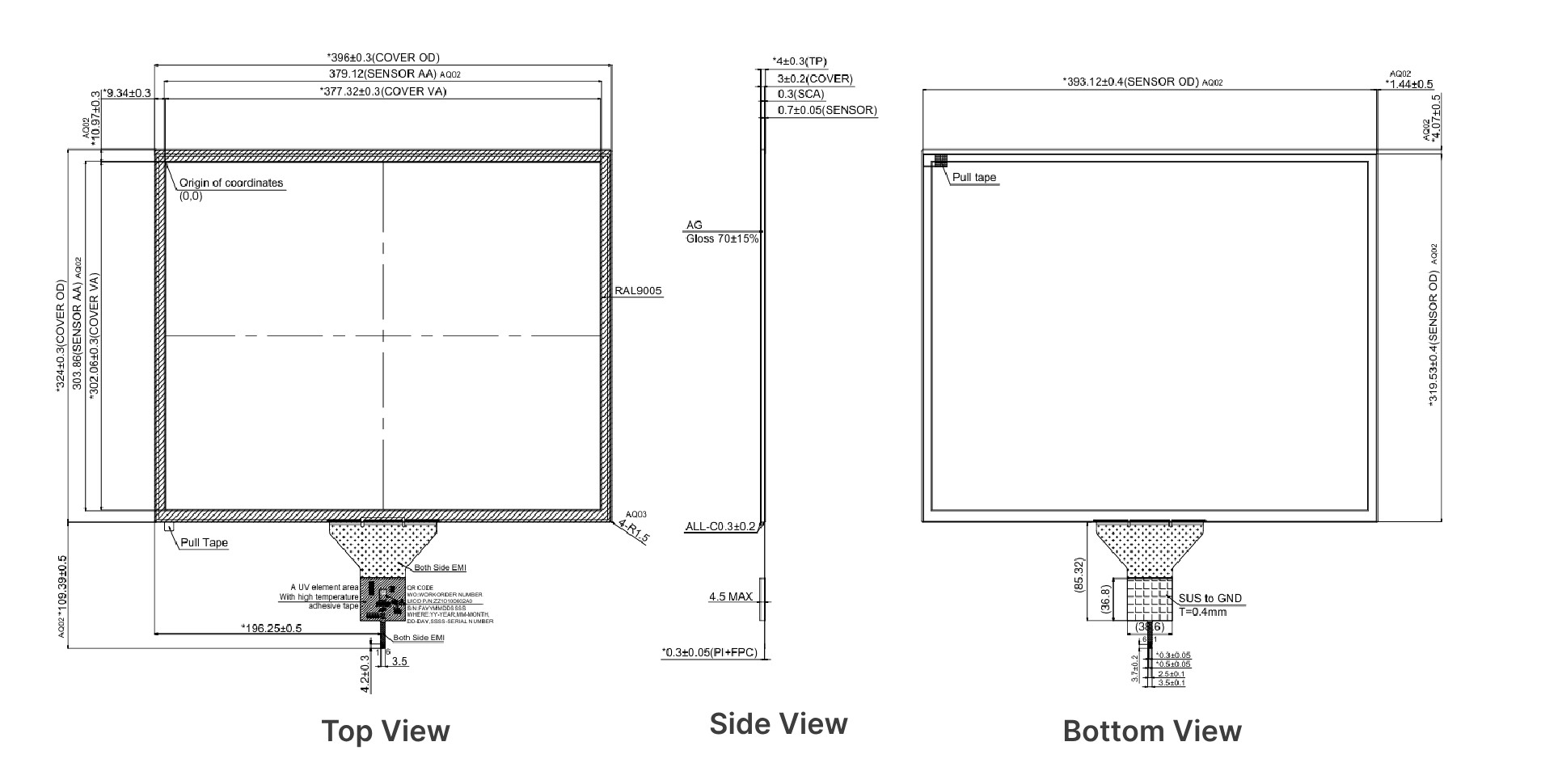

描画
仕様
一般仕様
アイテム | 仕様 | 単位・備考 |
TPアクティブサイズ | 19.0(対角) | インチ |
TP外形サイズ | 396.00(高さ)×324.00(垂直)×4.00(厚さ) | mm |
ビューエリア | 377.32(高さ)×302.06(垂直) | mm |
構造 | G+G | - |
カバーの厚さ | 3.0 | mm |
センサーの厚さ | 0.7 | mm |
表面硬度 | $ge$ 7H | 750g |
表面処理 | AG | - |
カバー強化 | 化学強化 | - |
透過率 | 82%以上 | - |
動作温度 | -20~+70 | ℃ |
保管温度 | -30~+80 | ℃ |
湿度 | 10%~90% | - |
マークのない許容差 | $pm$0.3 / $pm$1° | - |
環境要件 | RoHS-2.0、リーチ | - |
インタフェース
ピン番号 | シンボル | I/o | 関数 |
1 | VDD 3.3V | - | 電源 |
2 | INT 3.3V | O | 割り込み信号、アクティブロー |
3 | SDA3.3V | I/o | I2Cデータ信号 |
4 | SCL3.3V | I/o | I2Cクロック信号 |
5 | RST 3.3V | I | 外部リセット信号、アクティブロー |
6 | GND | - | システムアース |
適用事例

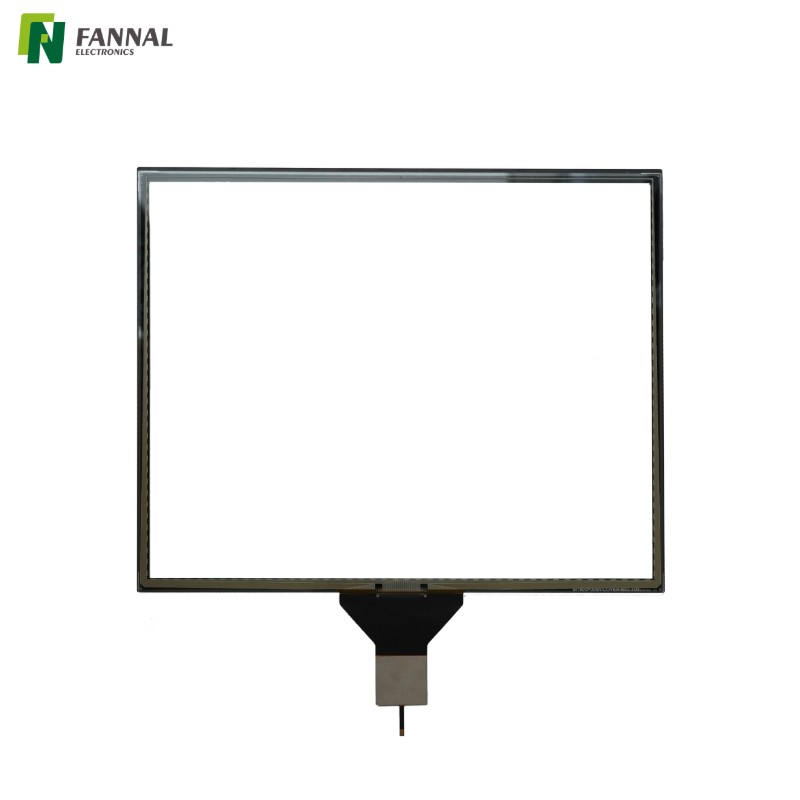

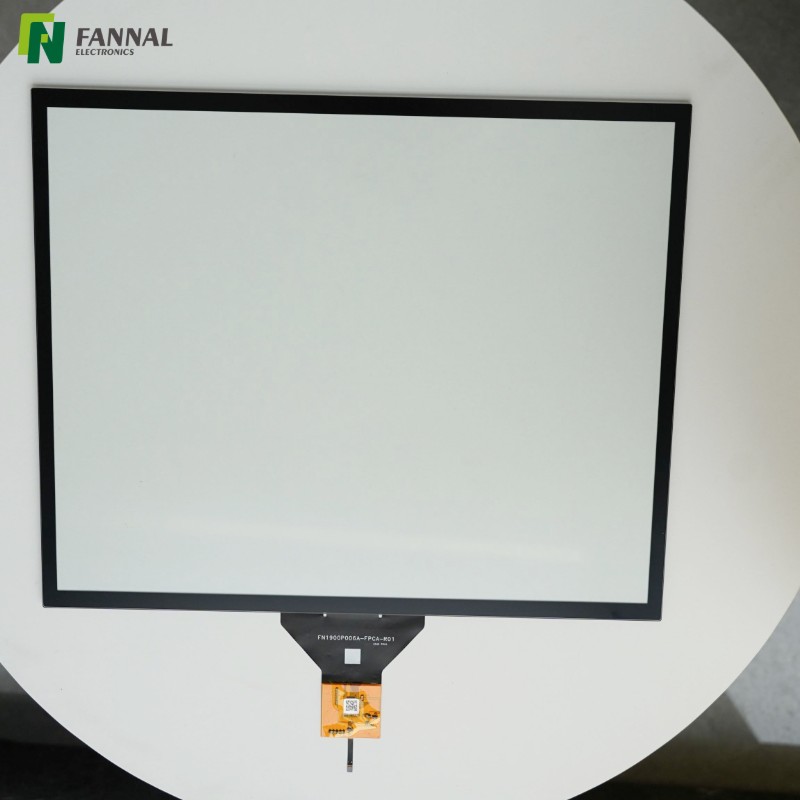

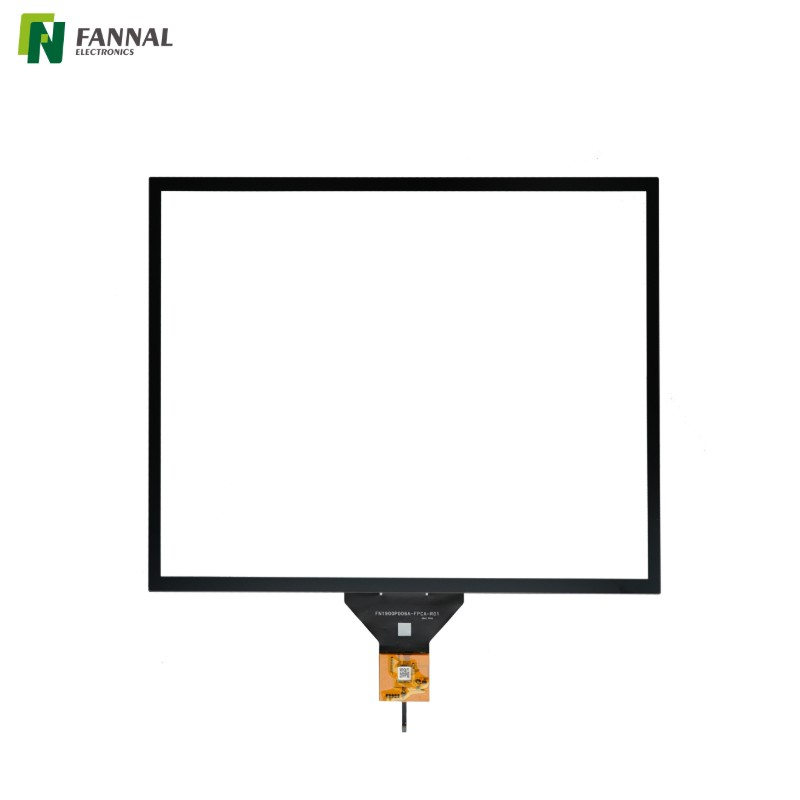

製品: FN1900P006A
タイプ: 工業用静電容量式タッチパネル (表示なし)
あるシステム インテグレーターは、 工場現場の機器用の 19 インチ産業用 HMI ターミナルを開発していました。
ディスプレイモジュールはすでに選択されていましたが、プロジェクトはタッチインターフェースの段階で行き詰まっていました。
彼らの課題は「静電容量式タッチが機能するかどうか」ではなく、 長期的な信頼性と統合リスクに関するものでした。.
眩しさの強い環境
端末は頭上の照明や反射する金属面の近くに設置されていたため、標準の透明なガラスは読みにくく、オペレーターにとって不快でした。
機械的耐久性の要件
HMI は、繰り返しのタッピングや時折の衝撃を伴って頻繁に操作されました。民生用タッチパネルは硬度と強度のテストに合格しませんでした。
コントローラーの互換性と安定性
メインボードは IIC インターフェイスのみをサポートしており、以前の USB ベースのタッチ ソリューションではドライバーの不安定性と EMI の問題が発生していました。
温度と湿度の変動
システムは、 季節的な温度変化や高湿度など、気候管理がされていない工業用スペースでも確実に動作する必要がありました。
AG 処理を施した化学強化カバーガラス により、十分な光透過率(≧82%)を維持しながら反射を大幅に低減しました。
これにより、ディスプレイの輝度を上げたり、光学フィルムを追加したりすることなく、工場の照明下での視認性が向上しました。
表面硬度 ≥7H の 3.0 mm カバーガラス
G+G 構造 により耐衝撃性と長期安定性が向上
この組み合わせは、システムの制約を超えてモジュール全体の厚さを増やすことなく、顧客の機械的耐久性の期待を満たしました。
タッチ パネルは mxT2952TD コントローラーを使用し、以下をサポートします。
IICインターフェース
固定 IIC アドレス (0x4A)
40 TX × 50 RX センサー チャンネル
これにより、 既存の制御ボードとの直接統合が可能になり、USB 変換ボードが不要になり、システムレベルの EMI リスクが軽減されました。
-20°C ~ +70°C で動作し、+80°C までの保管温度と最大 90% までの湿度許容範囲で動作するように設計されたパネルは、長期の環境テストや現場での試験でも安定した状態を保ちました。
FN1900P006A 産業用タッチ パネルを採用することで、お客様は次のことを達成しました。
コントローラの再設計を必要とせずに、より迅速なシステム統合が可能
反射環境におけるオペレーターの視認性の向上
消費者向けタッチ ソリューションと比較して現場での故障リスクが軽減
タッチパネルとディスプレイを独立して調達できる モジュール式 HMI 設計
産業用HMI端末
工場の制御パネル
機器に取り付けられたオペレーターインターフェース
カスタマイズ
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm~10.0mm
PMMA: 0.5mm~3.0mm
PC: 0.1mm~1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |

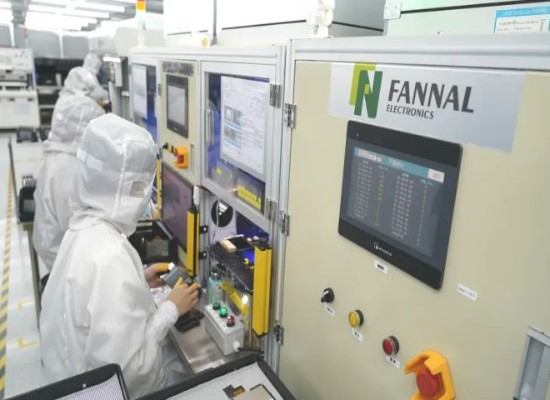

FANNALについて
![]() | 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
![]() | ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
![]() | グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
![]() | 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
![]() | 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
![]() | 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。 |
証明書
よくある質問
No.FN1900P006Aは タッチパネル専用 製品です。
ディスプレイ モジュールとタッチ インターフェイスが別々に調達されるプロジェクト向けに設計されており、システム設計、光学機器の選択、コスト管理における柔軟性が向上します。
パネルは 指タッチ操作用に最適化されています.
。手袋またはスタイラスの性能は、手袋の素材と厚さ、およびコントローラーのファームウェアの調整によって決まります。特別な入力要件については、カスタマイズまたは感度調整をプロジェクト レベルで評価する必要があります。
IIC インターフェイスは、 直接タッチ統合が必要な 組み込み産業用コントローラー、ARM ベースのボード、およびカスタム制御システムで一般的に使用されます。
これは、USB タッチ ブリッジや追加のドライバー層を回避することを目的とした設計に特に適しています。
産業用 HMI 端末に加えて、FN1900P006A は以下の用途に最適です。
機器搭載制御インターフェース
分離型ディスプレイアーキテクチャを備えた産業用キオスク
医療または研究機器のインターフェース (非消費者向け)
カスタマイズされたフロントガラスとハウジング設計が必要な自動化システム
タッチ専用構造により、 ディスプレイとエンクロージャがインテグレータによって定義される モジュラー システム設計に最適です。
はい。 FN1900P006Aは、 3.0 mm AG化学強化カバーガラスを 標準として使用していますが、表面処理、ガラス厚、エッジデザインは、エンジニアリング評価の対象となり、プロジェクトの要件に応じてカスタマイズできます。
