ATEX 機器用 IK10 タッチスクリーン: 衝撃保護の説明

危険な環境で使用される産業用機器は、電気的ストレスや環境的ストレス以上のものに耐える必要があります。鉱山機械、石油・ガス施設、鉄道システム、化学プラント、屋外機械に設置されたディスプレイは、激しい衝撃、振動、研磨粒子、偶発的な誤使用に頻繁にさらされます。タッチスクリーンが損傷すると、単に不便になるだけではなく、操作が中断され、安全上のリスクが生じ、メンテナンスコストが大幅に増加する可能性があります。

機械的耐久性を向上させるために、多くの工業用タッチ ディスプレイは、 満たすように設計されています IEC 62262 で定義された IK10 耐衝撃性評価を。同時に、爆発性雰囲気で動作する機器には、 個々のコンポーネントではなくシステム全体の全体的な安全性を管理するATEX 認証が必要になることがよくあります。

これら 2 つの標準は一緒に言及されることが多いため、多くのエンジニアはこれらが同じ要件を表していると考えています。実際には、それらは産業機器設計のさまざまな側面に対応しています。 IK10 は機械的衝撃耐性を評価するのに対し、ATEX は電気的、熱的、構造的安全性による防爆に重点を置いています。

この記事では、IK10 評価のタッチスクリーンがどのように設計されているか、ATEX 機器で一般的に使用されている理由、 衝撃に強いタッチ ディスプレイの構築に伴うエンジニアリング上の課題、およびメーカーが耐久性と光学およびタッチ パフォーマンスのバランスをどのようにとっているかについて説明します。

IK10 タッチスクリーンとは何ですか?

IK10 タッチスクリーンは、構造的な完全性やタッチ機能を失うことなく、激しい機械的衝撃に耐えるように設計されたタッチ ディスプレイです。 IK 評価システムは IEC 62262によって定義されており、外部の機械的衝撃に対して筐体またはディスプレイが提供する保護レベルを分類します。

すべての IK 評価の中で、 IK10 は産業機器で一般的に使用される最高レベルの耐衝撃性の 1 つを表します。 ディスプレイ アセンブリは、 400 mm の高さから落下する 5 kg の物体に相当する 20 ジュールの衝撃エネルギーに耐える必要があります。.

家庭用電化製品とは異なり、産業用タッチスクリーンは、偶発的な衝撃が定期的に発生する環境で何年も動作し続けることが期待されています。例としては次のものが挙げられます。

• オペレーターが分厚い保護手袋を着用して画面を叩いている。

• 工具や機器がディスプレイに衝突する。

• メンテナンス中の落下物。

• 継続的な振動と時折の機械的衝撃。

• 公共インフラにおける意図的な破壊行為。

IK10 衝撃テストに合格するということは、カバー ガラスの亀裂を防ぐこと以上の意味があります。認定された 工業用タッチスクリーンは 、衝撃後も正常に動作し続け、光学的な透明性、タッチの精度、機械的安定性を維持する必要があります。

ATEX認証とは何ですか?

ATEX は、爆発性のある雰囲気で使用される機器を管理する欧州の規制枠組みです。機械的衝撃に対する耐性を評価する IK 評価とは異なり、 ATEX 認証は、可燃性ガス、蒸気、または可燃性粉塵を含む危険な環境で動作するシステム全体の安全性を評価します。

ATEX 準拠では、次のような数多くのエンジニアリング要素が考慮されます。

• 火花を発生させることができる電気エネルギー。

• 危険物に発火する可能性のある表面温度。

• エンクロージャの機械構造。

• 爆発封じ込め。

• 素材の選択。

• 熱管理。

• 環境保護。

このため、 個々のタッチスクリーンを単独で ATEX 認定を受けることはできません。

代わりに、タッチスクリーンは ATEX 認定マシン内の 1 つのコンポーネントになります。

この区別は、機器の開発中によく誤解されます。お客様からは、産業用タッチスクリーンが「ATEX 認定されているかどうか」という質問がよくあります。技術的に正しい質問は、タッチスクリーンが ATEX 認定システムへの統合に適しているかどうかです。

多くの場合、このようなシステムの設計要件の 1 つは高耐衝撃性です。これが、IK10 定格のタッチスクリーンが一般に危険な産業用機器に指定される理由の説明になっています。

ATEX 機器において IK10 が重要な理由

IK10 と ATEX は独立した規格ですが、堅牢な機器設計において相互に補完し合います。

ATEX 認定システムは、メンテナンスが困難で予期せぬ機械的損傷が許容できない場所に設置されることがよくあります。例としては、海洋プラットフォーム、鉱山トンネル、化学処理プラント、燃料貯蔵施設、屋外エネルギー インフラストラクチャなどがあります。

衝撃後にディスプレイ アセンブリが破損すると、次のような問題が発生する可能性があります。

• オペレーターの制御が失われる。

• 内部電子部品の露出。

• 環境シールの削減。

• メンテナンス要件の増加。

• 機器のダウンタイムによって引き起こされる潜在的な安全上のリスク。

これらの理由により、ATEX 自体は IK10 定格を明示的に要求していないにもかかわらず、多くの機器メーカーは IK10 定格のディスプレイ アセンブリを指定しています。

目標は、単にタッチスクリーンを強化することではありません。その代わりに、エンジニアは、衝撃、振動、塵、湿気、温度の変化が同時に発生する実際の動作条件下で、システム全体の全体的な信頼性を向上させることを目指しています。

この関係は、IK10 定格のタッチスクリーンが次の場所でよく見られる理由を説明しています。

• 防爆操作盤

• 鉱山機械

• 石油およびガス制御システム

• 鉄道運行ターミナル

• 海洋航行装置

• 屋外産業用キオスク

• 軍事および防衛システム

これらのアプリケーションでは、機械的耐久性がシステムの可用性、メンテナンスコスト、運用の安全性に直接影響します。

IK10 タッチスクリーンのテスト方法

IK 評価は、 IEC 62262によって定義された標準化された衝撃試験手順を使用して決定されます。.

IK10 評価の場合、ディスプレイは 20 ジュールの衝撃エネルギーに耐える必要があります。この衝撃エネルギーは通常、標準化されたインパクト ハンマーで表面を叩くか、実験室条件下で同等の制御された衝撃を加えることによって発生します。

エンジニアは、ガラスが破損するかどうかだけを評価するのではなく、テスト後に次のような複数の性能基準を評価します。

• カバーガラスの構造的完全性。

• タッチセンサー機能。

• 表示画質。

• 機械的結合の安定性。

• 防水シール性能.

• 光学的な外観。

正常に動作する IK10 タッチスクリーンは、衝撃後もタッチの精度や表示パフォーマンスが大幅に低下することなく、正常に機能し続けるはずです。

工業メーカーにとって、ラボテストに合格することは始まりにすぎません。製品は多くの場合、繰り返しの衝撃サイクル、振動試験、熱サイクル、湿度暴露、長年にわたる現場での運用をシミュレートするための長期信頼性評価など、追加の内部検証を受けます。

産業環境では機器が単一の種類のストレスにさらされることはほとんどないため、複数の信頼性試験を組み合わせることで、衝撃試験だけを行う場合よりも、より現実的な製品の耐久性の評価が可能になります。

IK評価リファレンスチャート：

クリックして、FANNAL が落下衝撃試験をどのように実行するかをご覧ください:

IK10 タッチスクリーン設計のエンジニアリング上の課題

IK10 の耐衝撃性を達成するには、カバー ガラスの厚さを増やすだけでは十分ではありません。機械的強度が向上するたびに、タッチ性能、光学的品質、熱的挙動、長期信頼性に影響を与える新たなエンジニアリング上の課題が生じます。

IK10 タッチスクリーンを成功させるには、耐衝撃性のみを最適化するのではなく、これらの競合する要件のバランスを取る必要があります。

厚いカバーガラスとタッチ感度

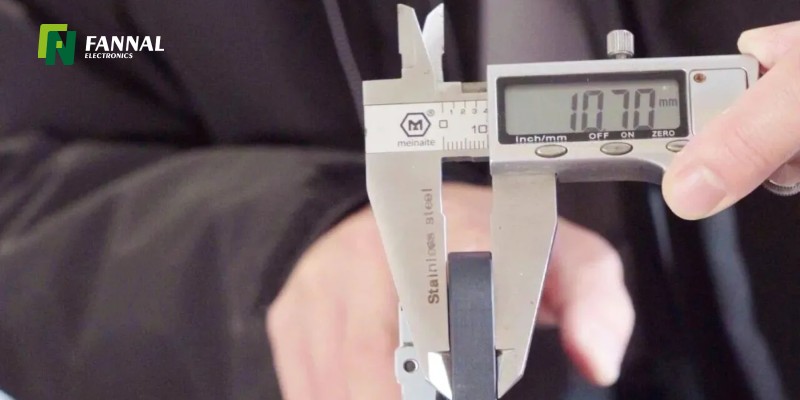

耐衝撃性を向上させる最も一般的な方法の 1 つは、より厚い化学強化カバー ガラスを使用することです。産業用 IK10 タッチスクリーンでは、多くの場合、厚さ 4 mm ～ 6 mm のガラスが使用されており、家庭用電化製品よりもかなり厚いです。

ただし、ガラスの厚さが増加すると、ユーザーの指と投影された静電容量センサーの間の距離も増加します。この距離が長くなると、タッチ信号が弱くなり、電気ノイズの影響を受けやすくなります。

信頼性の高い動作を維持するために、エンジニアは通常、次のようなタッチ システムの複数の側面を同時に最適化します。

• センサー電極パターン設計

• コントローラーICの感度

• 信号対雑音比

• 電磁妨害の抑制

• タッチファームウェアアルゴリズム

適切な最適化を行わないと、特にユーザーが工業用手袋を着用している場合や画面に水が付着している場合、カバー レンズが厚いとタッチの応答性が低下する可能性があります。

エッジ応力分布

機械的故障がガラスの中心から始まることはほとんどありません。衝撃試験中、応力は多くの場合、カバー ガラスと筐体が接触する端や角の近くに集中します。

構造設計が不十分だと、局所的な応力集中が生じ、最終的には次のような事態につながる可能性があります。

• エッジ割れ

• 層間剥離

• センサーの損傷

• シール性能の低下

したがって、工業用タッチスクリーンアセンブリでは、構造全体に衝撃エネルギーをより均一に分散するために、カバーガラス、ガスケット、フレーム、およびハウジングの間の慎重な機械的統合が必要です。

オプティカルボンディングに関する考慮事項

カバーガラスが 厚くなると 、タッチ面と LCD の間の空隙が自然に増加します。

光学的に接着しないと、この大きなギャップにより、いくつかの視覚的な問題が発生する可能性があります。

• 内部反射の増加

• 屋外での可読性の低下

• より大きな光学視差

• 知覚されるコントラストが低い

リキッドオプティカルボンディング (LOCA) または光学樹脂 (OCR) ボンディングは、カバーレンズとディスプレイ間のエアギャップを排除することで、これらの影響を最小限に抑えます。オプティカルボンディングは画質の向上に加えて、ディスプレイアセンブリ全体に衝撃力をより均一に分散するのに役立ち、機械的安定性にも貢献します。

多くの産業用途において、オプティカルボンディングは、オプションの機能強化ではなく、IK10 タッチスクリーン設計の重要な付随技術となっています。

環境の信頼性

産業用機器が機械的衝撃のみにさらされることはほとんどありません。

過酷な環境に設置されたディスプレイは、多くの場合、次の組み合わせに耐える必要があります。

• 幅広い動作温度

• 高湿度

• 紫外線への曝露

• 粉塵汚染

• 塩水噴霧

• 連続振動

これらの環境要因は材料の老化を促進し、接着剤、タッチセンサー、光学材料にさらなるストレスを与えます。その結果、長期的な信頼性は耐衝撃性だけでなく、慎重な材料の選択とディスプレイ アセンブリ全体にわたる環境検証にも依存します。

このテストビデオを見て、厚いガラスでもタッチがどれほど滑らかで正確であるかを確認してください。

IK10 と ATEX: 違いは何ですか?

IK10 と ATEX はよく一緒に言及されますが、それらはまったく異なるエンジニアリング目標に取り組んでいます。

IK10 タッチスクリーンでは、 機器が自動的に ATEX 準拠になるわけで はありません。

同様に、ATEX 認定マシンには、ディスプレイ、電源、エンクロージャ、制御電子機器など、防爆要件を満たすために連携して動作する複数のコンポーネントが組み込まれている場合があります。

機器メーカーにとって、この違いを理解することは、不必要な再設計を回避し、認証プロセスを簡素化するのに役立ちます。

IK10 タッチスクリーンの一般的な用途

高耐衝撃性タッチスクリーンは、偶発的な衝撃、過酷な環境、または連続的な高負荷の操作にもかかわらず、ディスプレイの動作を維持する必要がある業界で広く使用されています。

石油とガス

掘削プラットフォーム、製油所、燃料処理システムに設置された機器は、危険な雰囲気で安全に動作しながら衝撃に耐える必要があります。 IK10 タッチスクリーンは通常、ATEX 認定機器と一緒に使用されるオペレーター インターフェイスに統合されています。

マイニング

鉱山機械は、継続的な振動、浮遊粒子、工具や機器からの偶発的な衝撃にさらされます。堅牢なタッチ ディスプレイにより、メンテナンスの必要性が軽減され、長期的な動作信頼性が向上します。

交通および鉄道システム

運転台、発券システム、鉄道制御装置は、偶発的な損傷や破壊行為の可能性がある公共環境で継続的に動作することがよくあります。 IK10 定格のディスプレイは、信頼性の高いタッチ パフォーマンスを維持しながら耐久性を向上させます。

屋外用産業機器

屋外のキオスク、建設機械、農業機器、充電インフラは、天候、粉塵、機械の酷使にさらされています。 IK10 保護とオプティカルボンディングおよび高輝度ディスプレイを組み合わせることで、耐久性と可読性の両方が向上します。

軍事および公共インフラ

防衛設備、刑務所、交通ハブ、公共サービスターミナルに配備されている制御システムでは、多くの場合、中断のない運用を維持しながら、意図的な損傷に対する耐性を強化する必要があります。

FANNAL が堅牢な産業用タッチスクリーン ソリューションを設計する方法

FANNAL では、完成した機械の製造ではなく、要求の厳しい産業用途向けに カスタマイズされたタッチ ディスプレイモジュールの エンジニアリングに重点を置いています。

当社の開発プロセスでは、光学性能、タッチ応答性、環境信頼性とともに機械的耐久性も考慮しています。

アプリケーションの要件に応じて、当社のエンジニアリング能力には次のものが含まれます。

• IK10耐衝撃カバーガラス

• 厚いガラスを通して投影される静電容量式タッチ

• 手袋とウェットタッチ操作

• オプティカルボンディング （LOCA/OCR）

• 高輝度太陽光下でも読み取り可能なディスプレイ

• 幅広い温度表示の統合

• カスタムカバーガラス、印刷、表面処理

標準構成をすべてのプロジェクトに適用するのではなく、各タッチスクリーン アセンブリはお客様の機械的、環境的、認証要件に従って最適化されます。

このアプローチにより、機器メーカーは堅牢なタッチ ディスプレイを産業、輸送、医療、海洋、危険区域のシステムに自信を持って統合できるようになります。

よくある質問

IK10 タッチスクリーンは ATEX として認定されますか?

No. IK10 はコンポーネントまたはエンクロージャの機械的衝撃定格ですが、ATEX 認証は危険な環境で動作する機器全体に適用されます。 IK10 タッチスクリーンは ATEX 機器設計をサポートできますが、それ自体は ATEX 認定を受けていません。

ガラスが厚くなるとタッチ感度が低下しますか?

できる。カバー ガラスの厚みが増すと、ユーザーの指とセンサーの間の容量性信号が弱まります。産業用タッチスクリーンは、最適化されたセンサー設計、コントローラー調整、ファームウェア アルゴリズムを通じて補正し、信頼性の高いタッチ パフォーマンスを維持します。

IK10 タッチスクリーンには光学接着が必要ですか?

必須ではありませんが、光学接着は多くの産業用途で強く推奨されます。これにより、内部反射が減少し、屋外での可読性が向上し、光学的視差が最小限に抑えられ、ディスプレイ アセンブリの全体的な機械的安定性が向上します。

IK10 タッチスクリーンは手袋をしたままでも操作できますか?

はい。センサーとコントローラーが用途に合わせて最適化されていれば、適切に設計された投影型静電容量式タッチ システムは、厚い保護カバー ガラスを使用していても工業用手袋の操作をサポートできます。

IK10 は長期耐久性を保証しますか?

IK10 は、定義された機械的衝撃試験に対する耐性を検証しますが、長期的な信頼性は、温度、湿度、振動、紫外線曝露、システム全体の設計などの環境条件にも依存します。したがって、産業用途には包括的な信頼性テストが不可欠です。

結論

IK10 耐衝撃性と ATEX 認証は、さまざまなエンジニアリングの課題に対処しますが、堅牢な産業機器の設計では頻繁に連携します。 IK10 はタッチスクリーンが激しい機械的衝撃に耐えられることを保証しますが、ATEX は危険な環境における完全なシステムの安全な動作に焦点を当てています。

機械的要件と環境的要件の両方を満たす工業用タッチスクリーンを設計するには、単に厚いガラスを使用するだけでは不十分です。エンジニアは、信頼性の高いフィールドパフォーマンスを達成するために、耐衝撃性、タッチ感度、光学性能、シーリング、熱挙動、長期信頼性のバランスを慎重にとらなければなりません。

要求の厳しい産業環境向けのシステムを開発している機器メーカーにとって、設計プロセスの早い段階で適切なタッチスクリーン ソリューションを選択すると、認証が簡素化され、製品の信頼性が向上し、機器のライフサイクル全体を通じてメンテナンスが軽減されます。

FANNAL は 、世界中の堅牢な機器を開発する顧客に、構成可能な IK10 保護、光学接着、幅広い温度動作、およびアプリケーション固有のエンジニアリング サポートを備えたカスタマイズされた産業用タッチ ディスプレイ ソリューションを提供します。
