ホームページ » 製品 » タッチディスプレイ » 12.1 インチ XGA タッチディスプレイ | 10 ポイント PCAP 工業用タッチスクリーン

12.1 インチ XGA タッチディスプレイ | 10 ポイント PCAP 工業用タッチスクリーン

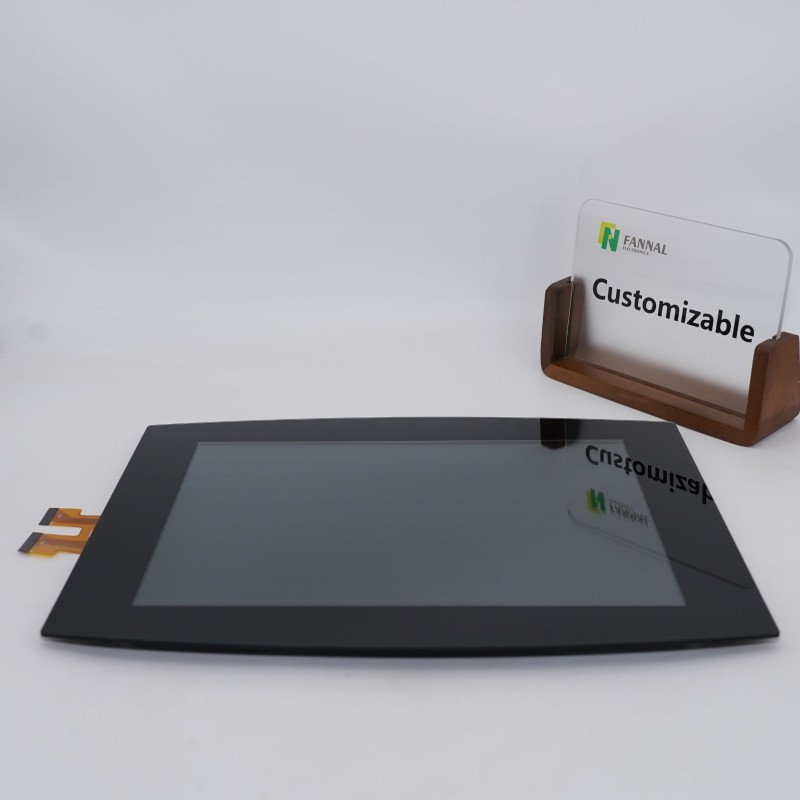

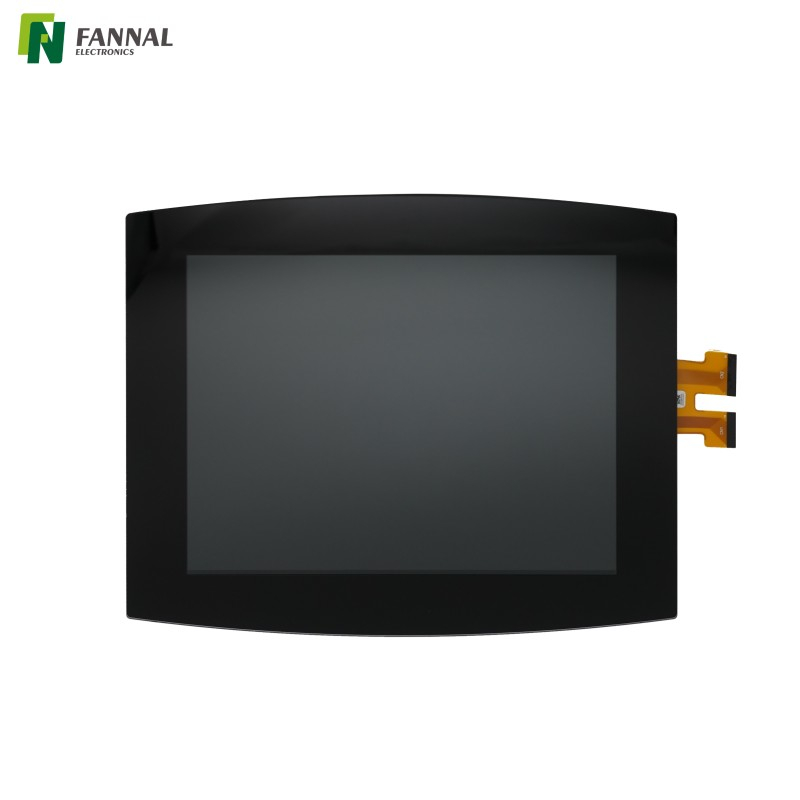

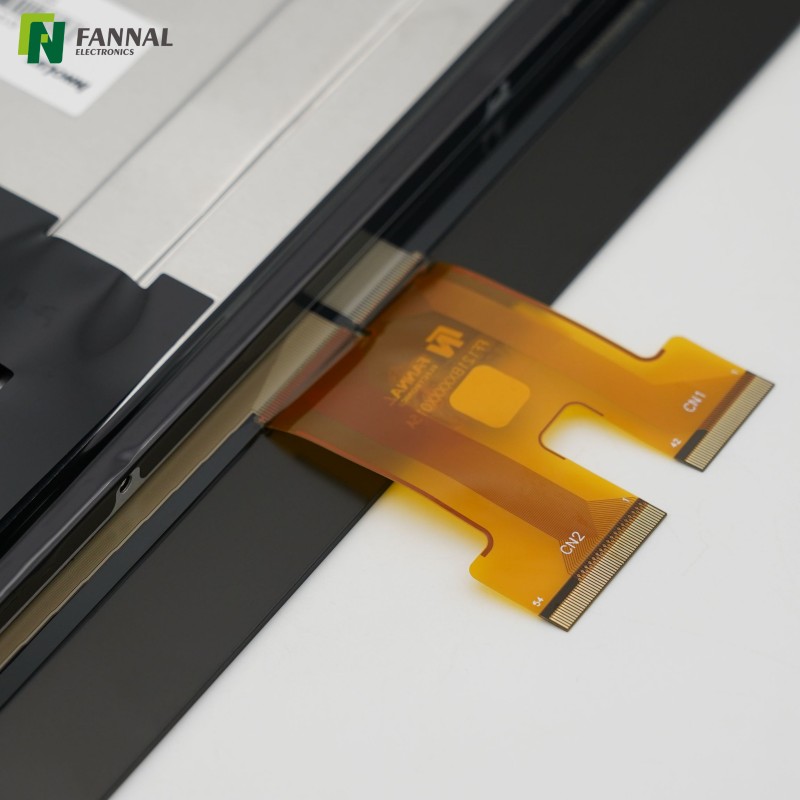

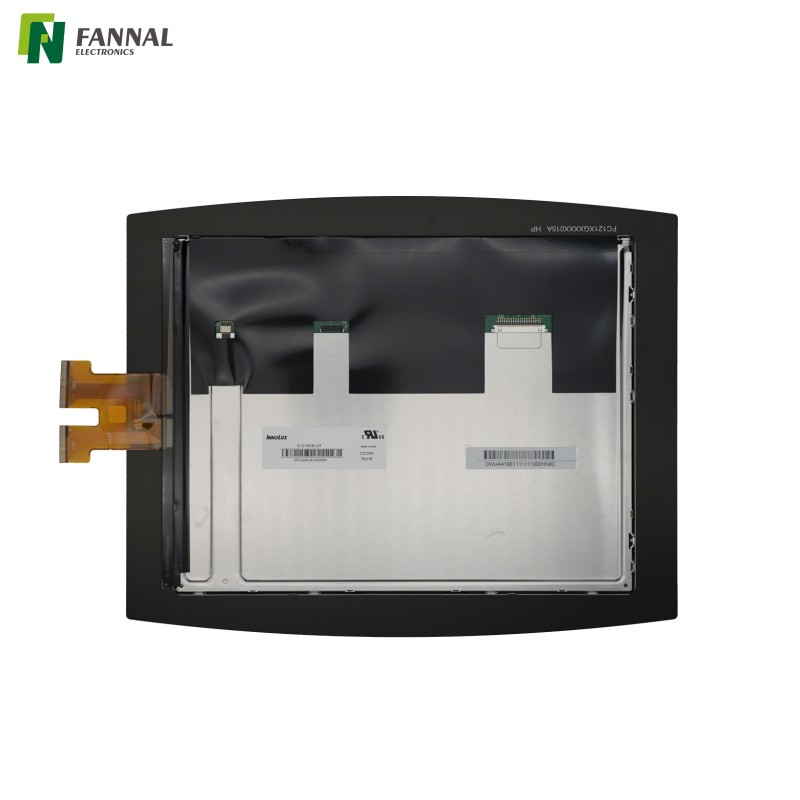

12.1 インチ 1024×768 タッチディスプレイ (USB PCAP タッチ付き)

モデル：
FN121BGRGUL015A
製品ブランド：
FANNAL
サイズ(インチ)：
12.1
od（mm）をカバーする：
315.5(H)×255(V)×2.7(T)
表示AA(mm)：
245.76*184.32
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜85
TPインターフェイス：
USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
246.76(H)×185.32(V)
構造：
G+G
解決：
1024x768
明るさ（CD/m²）：
510

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 12.1 インチタッチディスプレイは、1024 × 768 TFT パネルと 10 ポイント投影型静電容量式タッチスクリーンおよび USB インターフェイスを組み合わせています。 510 nits の標準 TPM 輝度、幅広い動作温度サポート、および薄い 1.8 mm の化学強化カバーガラスを備えており、応答性の高いタッチインタラクションと長期信頼性を必要とする産業用 HMI システム、医療機器、および組み込み機器に適しています。

特徴

産業用システム向けの 12.1 インチ XGA 解像度

1024 × 768 XGA フォーマットは、既存のソフトウェアプラットフォーム、コントローラーボード、長い製品ライフサイクルにおいて、新しいディスプレイ解像度の採用よりも互換性が優先される産業機器および医療機器で広く使用され続けています。

510 ニットの標準的な TPM 輝度

統合されたタッチディスプレイは、 標準輝度 510 nit 、 タッチ統合後の 最小輝度 400 nitを提供します。

基盤となる TFT パネルはより高いネイティブ輝度を実現し、投影された静電容量式タッチスクリーンは 85% の最小光透過率を維持します。 TPM の輝度仕様は、裸の LCD パネルではなく、最終機器で使用される完全なディスプレイアセンブリの実際の性能を反映しています。

10 点投影型静電容量式タッチ

最大 10 個の同時タッチポイントをサポートするディスプレイにより、必要に応じて直感的なジェスチャーベースの対話やマルチユーザー操作が可能になります。多くの産業アプリケーションでは、現在サブセットのみが使用されている場合でも、追加のタッチポイントにより、将来の UI 開発に対する柔軟性が提供されます。

薄型化学強化カバーガラス

1.8 mm の化学強化カバーガラスにより、タッチの応答性が向上し、スリムなフロントパネルのプロファイルが維持されます。

耐衝撃性の向上が必要な用途には厚いカバーガラスが選択される場合がありますが、薄いガラスは耐久性とタッチ感度のバランスをとることができます。

幅広い動作温度をサポート

このディスプレイは、 -20 °C ～ +70 °Cでの動作と、 -30 °C ～ +80 °C での保管をサポートしており、幅広い屋内産業環境に適しています。

USB タッチインターフェイスによる統合の簡素化

USB タッチインターフェイスにより、産業用 PC、組み込みコンピューティングプラットフォーム、および標準の HID タッチプロトコルをサポートするオペレーティングシステムとの直接的な統合が可能になります。

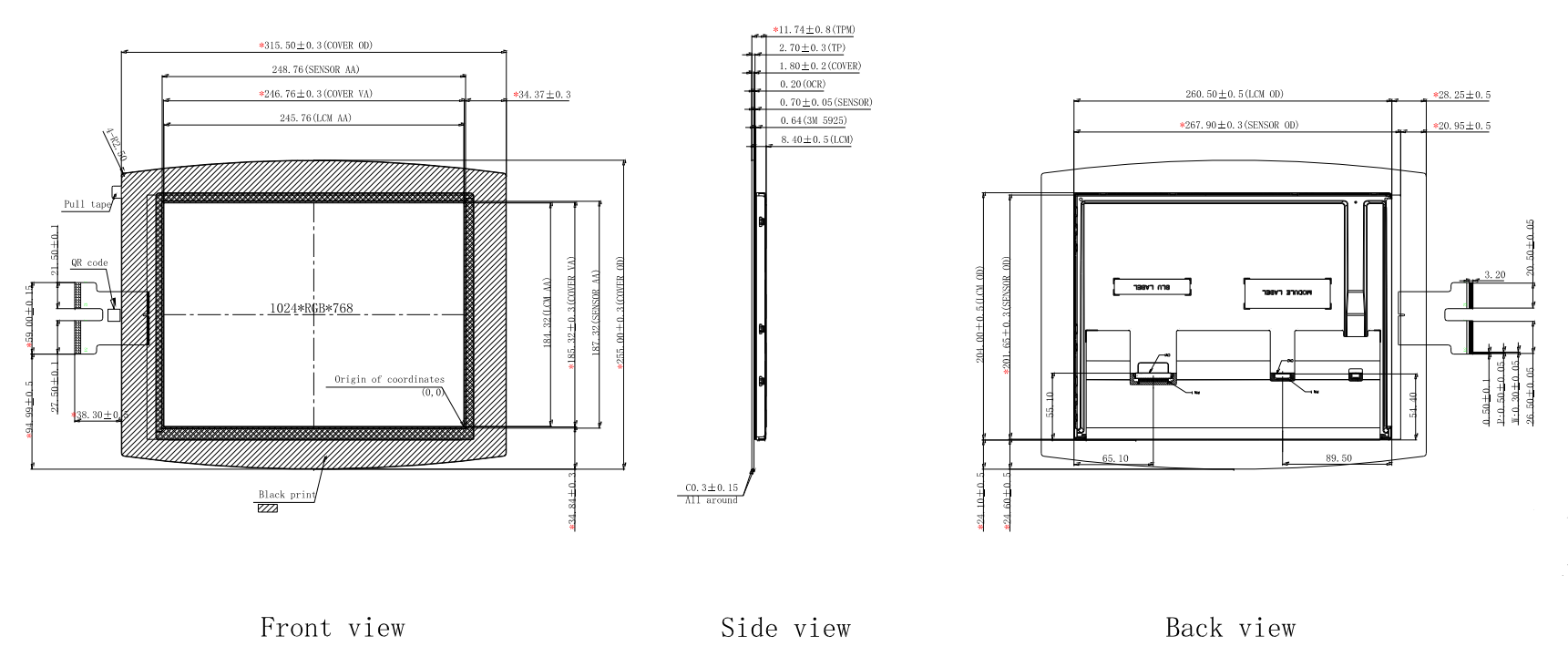

描画

仕様

アイテム	仕様	単位・備考
TPM アクティブサイズ	12.1 (対角線)	インチ
TFT解像度	1024×768	ピクセル
TPM 外形サイズ	315.5(H)×255(V)×2.7(T)	mm
ビューエリア	246.76(H)×185.32(V)	mm
構造	G+G	-
接着タイプ	エアボンディング	-
カバーレンズの厚さ	1.8	mm（化学強化）
ITOガラスの厚さ	0.70	mm
表面硬度	≥ 6H	-
表面処理	-	-
光透過率・タッチ透過率	85%以上	-
TPM表面輝度・明るさ	510 (標準)、400 (最小)	cd/m^2 (または cd/cm^2)
TFTインターフェース	LVDS	-
タッチIC / タッチドライバIC	EETI	-
タッチ点数・タッチ数	10	乾燥
タッチモード	指	-
タッチインターフェース	USB	-
IICアドレス	-	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃

アプリケーション

産業用HMIシステム

安定したタッチ操作と実証済みの XGA 解像度サポートを必要とするマシンインターフェイス、プロセス制御システム、ファクトリーオートメーション機器に適しています。

医療機器

診断機器、実験室分析装置、患者監視システム、医療機器に統合でき、広い視野角と応答性の高いタッチ入力により使いやすさが向上します。

組み込みコンピューティングプラットフォーム

LVDS ディスプレイインターフェイスと USB タッチ統合を利用した産業用 PC および組み込みシステムに適用できます。

試験および測定機器

タッチベースのユーザーインターフェイスにより操作が簡素化される分析装置、検査システム、監視装置に役立ちます。

ビルディングオートメーションとコントロールパネル

長期にわたる信頼性の高い運用が必要なエネルギー管理システム、設備制御端末、ビルディングオートメーションインターフェースに適しています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

XGA (1024×768) が依然として産業用機器で一般的に使用されているのはなぜですか?

多くの産業および医療システムは、XGA 解像度を中心に設計されています。同じ解像度を維持することで、ソフトウェアの移行が簡素化され、検証作業が軽減され、長い製品ライフサイクルがサポートされます。

TPM の輝度が TFT の輝度と異なるのはなぜですか?

完全なタッチディスプレイには、カバーガラスやセンサーガラスなどの追加の光学層が含まれています。これらの層は全体的な光の透過を減少させます。 TPM の輝度は、裸の TFT パネルではなく、完成したタッチディスプレイアセンブリの実際の輝度を反映します。

産業用途には 10 個のタッチポイントが必要ですか?

いつもではありません。多くの産業用インターフェイスでは、ワンタッチ操作のみが必要です。ただし、10 ポイント機能により、ジェスチャのサポート、将来のソフトウェアアップグレード、およびマルチユーザーインタラクションを必要とするアプリケーションに対する柔軟性が提供されます。

カバーガラスを薄くするとどのようなメリットがあるのでしょうか？

カバーガラスを薄くすると、タッチ感度が向上し、モジュール全体の厚さを減らすことができます。より優れた耐衝撃性が必要なアプリケーションでは、より厚いカバーガラス設計の利点が得られる場合があります。

エアボンディングはあらゆる環境に適していますか?

エアボンディングは産業機器で広く使用されており、コスト効率の高いソリューションを提供します。直射日光や結露にさらされる用途、または強化された光学性能が必要な用途には、光学接着の代替手段が役立つ場合があります。
