21.5 インチ 1920×1080 タッチディスプレイ、USB PCAP タッチスクリーン付き

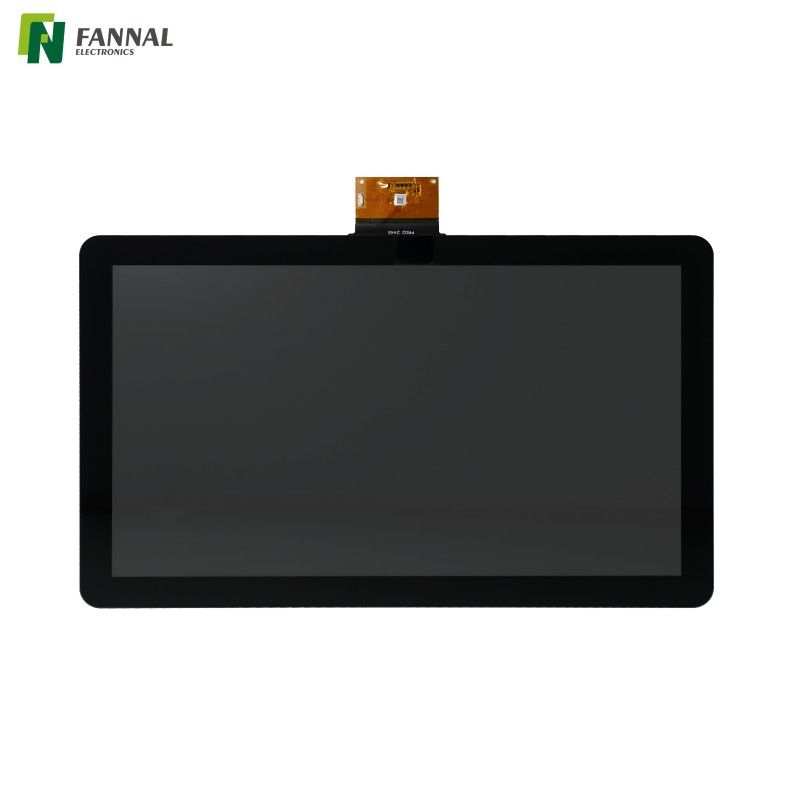

AUO G215HAN01.3 ベースの 21.5 インチフル HD タッチディスプレイ

モデル：
FN2150T029A
製品ブランド：
FANNAL
サイズ(インチ)：
21.5
od（mm）をカバーする：
529.64(H)*321.1(V)*15.44(T)
表示AA(mm)：
476.06*267.79
作戦温度（℃）：
0〜50
ストレージ温度（℃）：
-20〜60
TPインターフェイス：
USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
477.06(高さ)*268.79(垂直)
構造：
G+G
解決：
1920*1080
明るさ（CD/m²）：
210

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

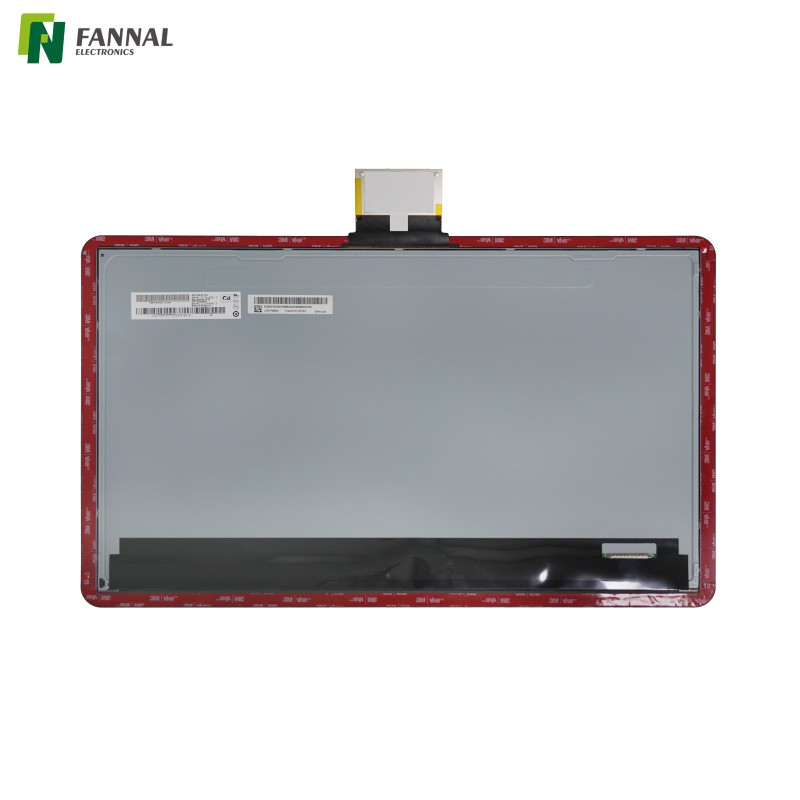

この 21.5 インチフル HD タッチディスプレイは、 AUO G215HAN01.3 TFT パネルと投影型静電容量式タッチスクリーンおよび化学強化カバーガラスを組み合わせています。屋内の産業用および商業用機器向けに設計されており、HMI システム、医療機器、セルフサービス端末に表示の鮮明さ、タッチ機能、フロントパネルの耐久性のバランスを提供します。

特徴

フル HD 解像度による詳細なユーザーインターフェイス

1920 × 1080 の解像度は、従来の産業用ディスプレイ形式よりも大幅に広い画面スペースを提供するため、グラフィカル制御インターフェイス、監視システム、およびデータが豊富なアプリケーションに適しています。

IK06 規格の化学強化カバーガラス

2.8 mm のカバーガラスは化学強化されており、 IK06 耐衝撃性要件を満たすように設計されています。これにより、偶発的な接触や軽い衝撃が発生する可能性のある環境におけるフロントパネルの耐久性が向上します。

信頼性の高い動作のための ESD 保護

タッチアセンブリは、最大 ±8 kV の接触放電および ±15 kV の空中放電までの ESD 保護をサポートしており、産業および商業環境で一般的に発生する静電気現象によって引き起こされるタッチ誤動作のリスクを軽減します。

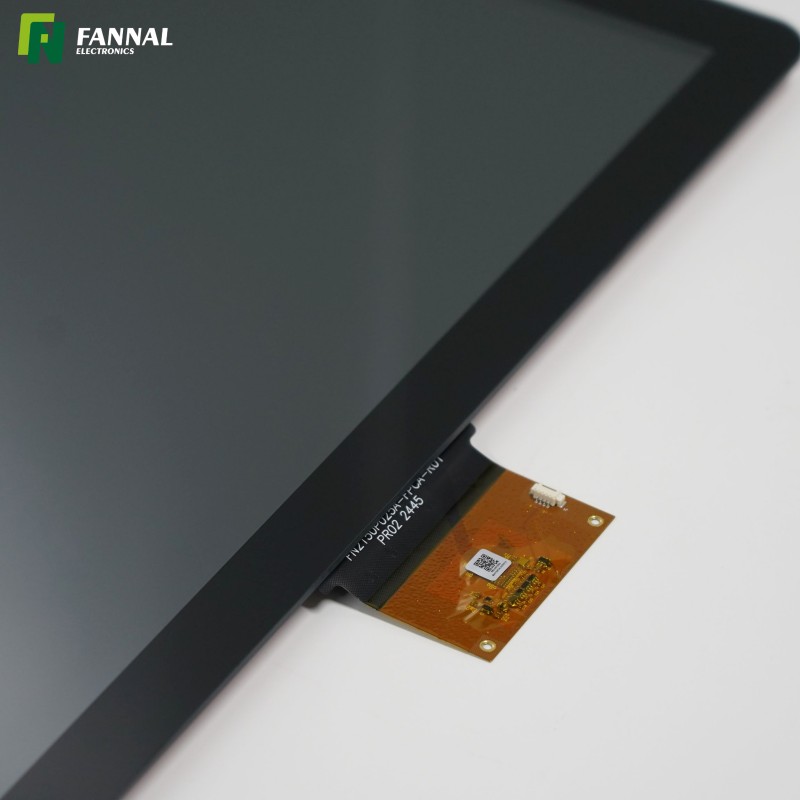

G+G 投影型静電容量式タッチテクノロジー

ガラス-ガラスタッチ構造により、フィルムベースの代替品と比較して光学的安定性と機械的耐久性が向上します。 Microchip maXTouch コントローラは、正確なタッチ検出と長期的な信頼性をサポートします。

TPM の明るさを理解する

完成した TPM は、210 nits の標準輝度を提供します。タッチパネルは 85% の最小光透過率を維持しますが、最終的な TPM の輝度は TFT パネルとタッチスクリーンスタックの両方に依存します。直射日光による可読性が必要なアプリケーションの場合は、高輝度 TFT オプションまたはオプティカルボンディングを検討してください。

USB タッチインターフェイスによる簡単な統合

USB タッチインターフェイスにより、産業用 PC、組み込みコンピュータ、および標準 HID タッチプロトコルをサポートするオペレーティングシステムとの統合が簡素化されます。

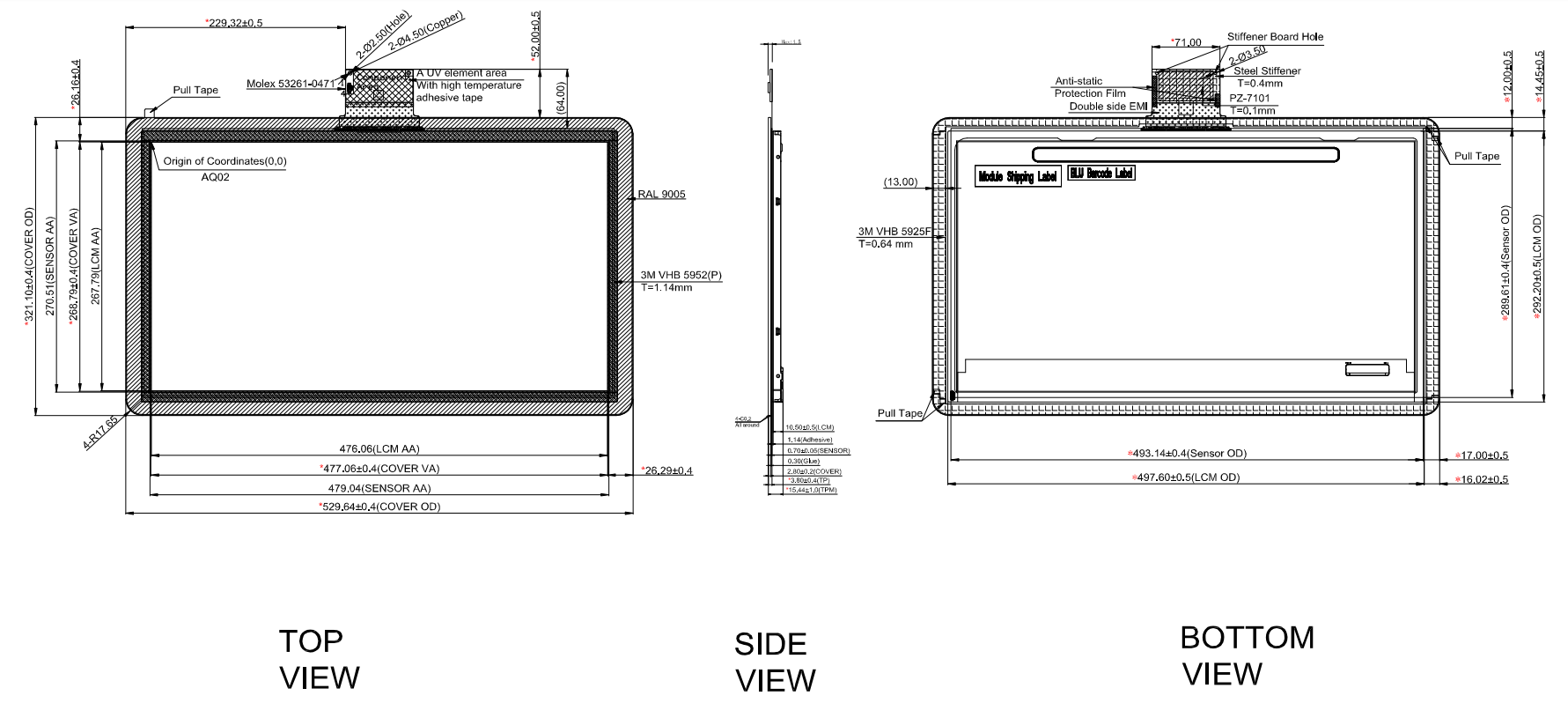

描画

仕様

アイテム	仕様	単位・備考
サイズ / TPM アクティブサイズ	21.5(対角)	インチ
TFT解像度/解像度比	1920*1080	-
TPM 外形サイズ	529.64(H) 321.1(V) 15.44(T)	mm
ビューエリア	477.06(高さ) * 268.79(垂直)	mm
構造	G+G	-

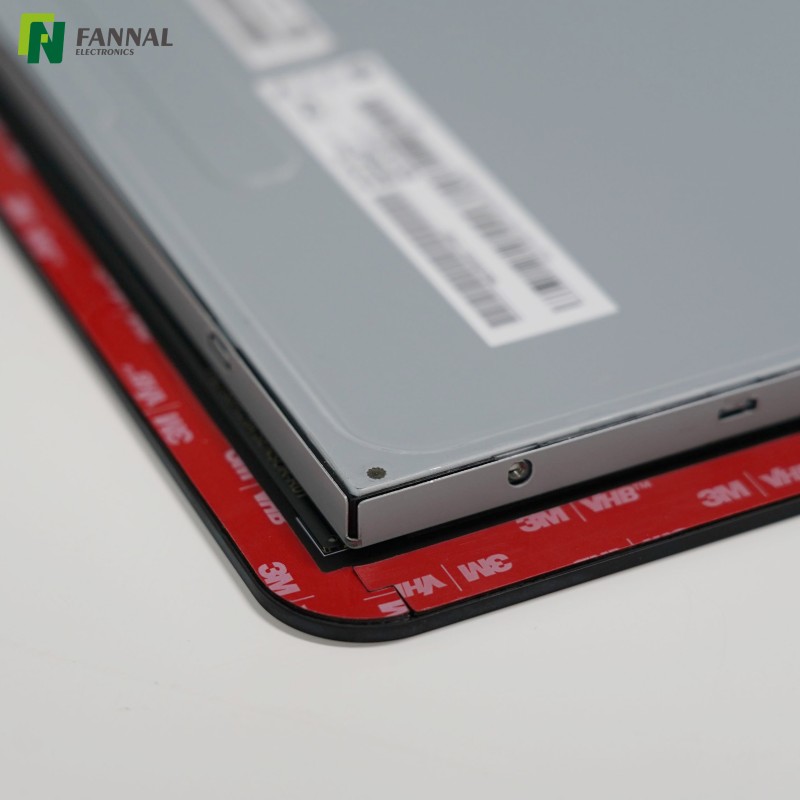

接着タイプ	エアボンディング	-
接着材	両面テープ	-
カバーレンズの厚さ	2.8	mm（CS、IK06）
センサーの厚さ	0.7	mm
表面硬度	≥ 7 時間 (最小 7 時間)	500g荷重以下
表面処理	/	-
タッチ透過率・光透過率	85%以上	-
TPM表面輝度	210 (標準)、170 (最小)	$ ext{cd/m}^2$
TFTインターフェース	LVDS	-
TFTドライバーIC	/	-
タッチドライバーIC / タッチIC	マイクロチップ	-
タッチ点数・タッチ数	2	乾燥
タッチモード	指	-
タッチインターフェース	USB	-
IICアドレス	-	-
TFTの電源	5.0	V
タッチ電源	5.0	V
ESD試験	±8KV(接触)、±15KV(空中)	-
動作温度	0～+50	℃
保管温度	-20～+60	℃
保管湿度	10% - 90%	RH
環境要件	RoHS	-

アプリケーション

産業用HMIシステム

フル HD 解像度により情報の視認性が向上する、に適しています。機械制御パネル、生産監視端末、および FA インターフェイス

医療機器

直感的なタッチ操作と耐久性のあるフロントパネル構造を必要とする診断装置、実験器具、医療システムに統合できます。

セルフサービスキオスク

屋内の公共環境で動作する自動販売機、情報端末、登録キオスク、発券システムに適用されます。

ビルディングオートメーションシステム

中央制御盤、施設管理システム、エネルギー監視プラットフォームに適しています。

業務用機器

大型タッチインターフェイスを必要とする小売システム、コントロールコンソール、プロ用機器に役立ちます。

長期安定稼働が求められる制御盤や監視端末、設備管理システムに最適です。

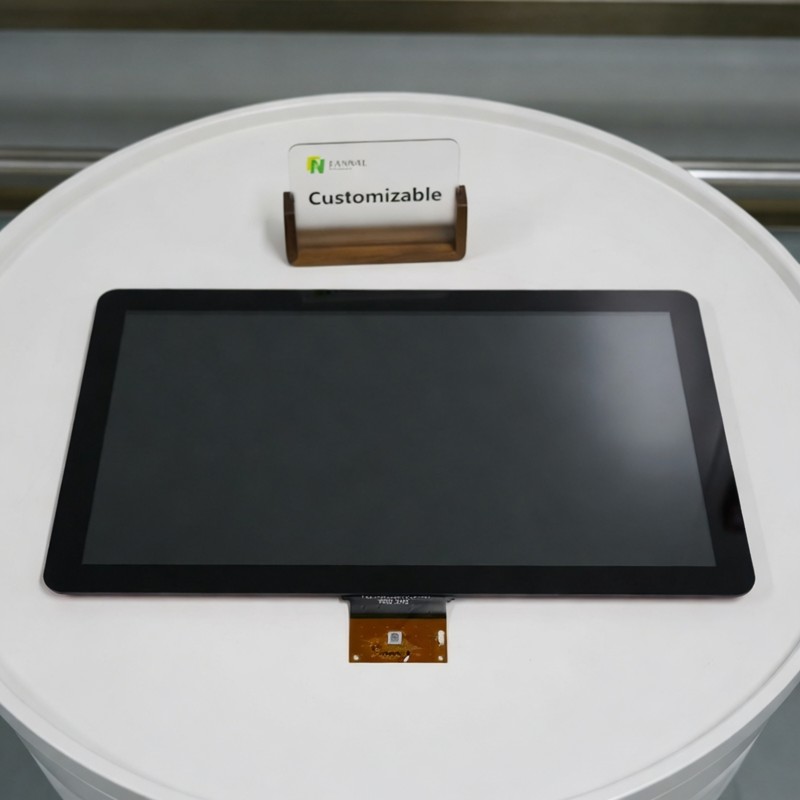

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

低解像度パネルではなく 21.5 インチフル HD ディスプレイを選択する理由は何ですか?

フル HD 解像度により、より多くの使用可能なインターフェイススペースが提供され、画面サイズを大きくすることなく追加のコントロール、ステータス情報、グラフィックコンテンツを表示できるようになります。

IK06 はタッチディスプレイにとって何を意味しますか?

IK06はフロントガラスの耐衝撃性のレベルを示します。激しい破壊行為に耐えることを目的としたものではありませんが、日常の機器の使用中に遭遇する偶発的な衝撃に対する追加の保護を提供します。

210 nits の明るさは屋外用途に適していますか?

一般的にはそうではありません。 210 nit の TPM 輝度は、屋内環境により適しています。屋外設置では、非常に高い輝度レベルが必要になることが多く、視認性を向上させるために光学接着の恩恵を受ける場合があります。

ESD 保護がタッチスクリーンにとって重要なのはなぜですか?

静電気の放電により、一時的なタッチの誤動作やシステムの不安定が発生する可能性があります。統合された ESD 保護により、ユーザーが頻繁に画面を操作する環境の信頼性が向上します。

エアボンディングの代わりにオプティカルボンディングを検討する必要があるのはどのような場合ですか?

光学的接着は、まぶしさの軽減、日光による可読性、結露耐性、またはより高い知覚コントラストが重要な場合に好まれることがよくあります。エアボンディングは、多くの屋内産業および商業用途にとって依然として実用的な選択肢です。
