Is this display designed for harsh industrial environments?

No. With an operating temperature range of 0°C to 50°C, this display is more suitable for indoor or controlled environments rather than harsh outdoor industrial conditions.

Why is LVDS still used in embedded systems?

LVDS remains common in medical and embedded equipment because many long-lifecycle hardware platforms were originally designed around LVDS interfaces.

What is the purpose of the customized cover glass shape?

The mixed square-corner and rounded-corner design helps match specific enclosure structures and front panel mechanical requirements.

What are the limitations of air bonding?

Air bonding is more cost-effective than optical bonding, but it can introduce more internal reflections and lower sunlight readability in bright environments.

Can this display be used outdoors?

This module is mainly intended for indoor applications. For outdoor environments, higher brightness and optical bonding are generally recommended.

ホームページ » 製品 » タッチディスプレイ » USB PCAP 付き 18.5 インチタッチディスプレイ |エアボンディング

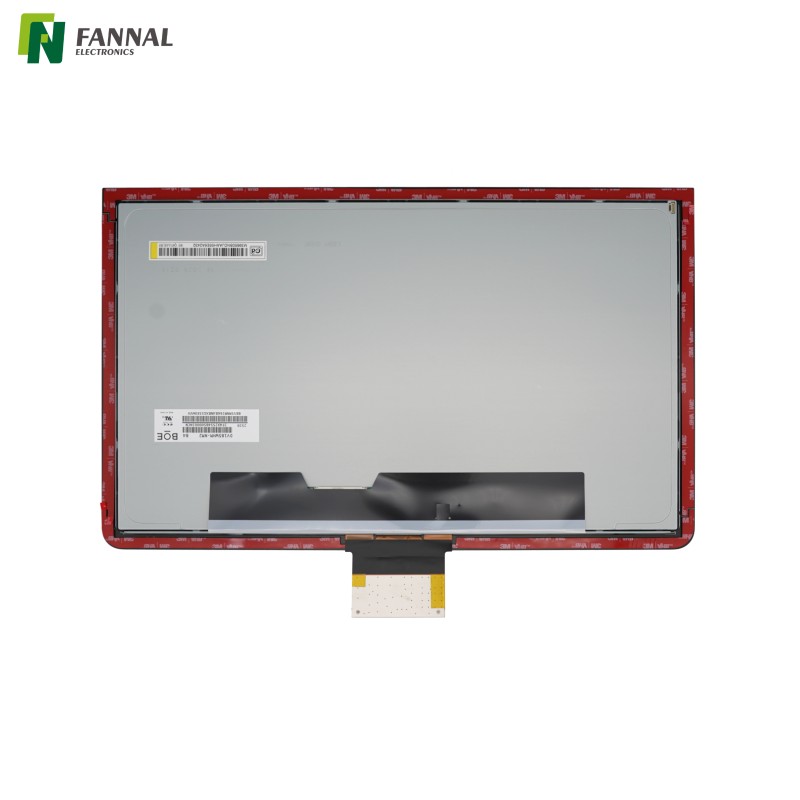

USB PCAP 付き 18.5 インチタッチディスプレイ |エアボンディング

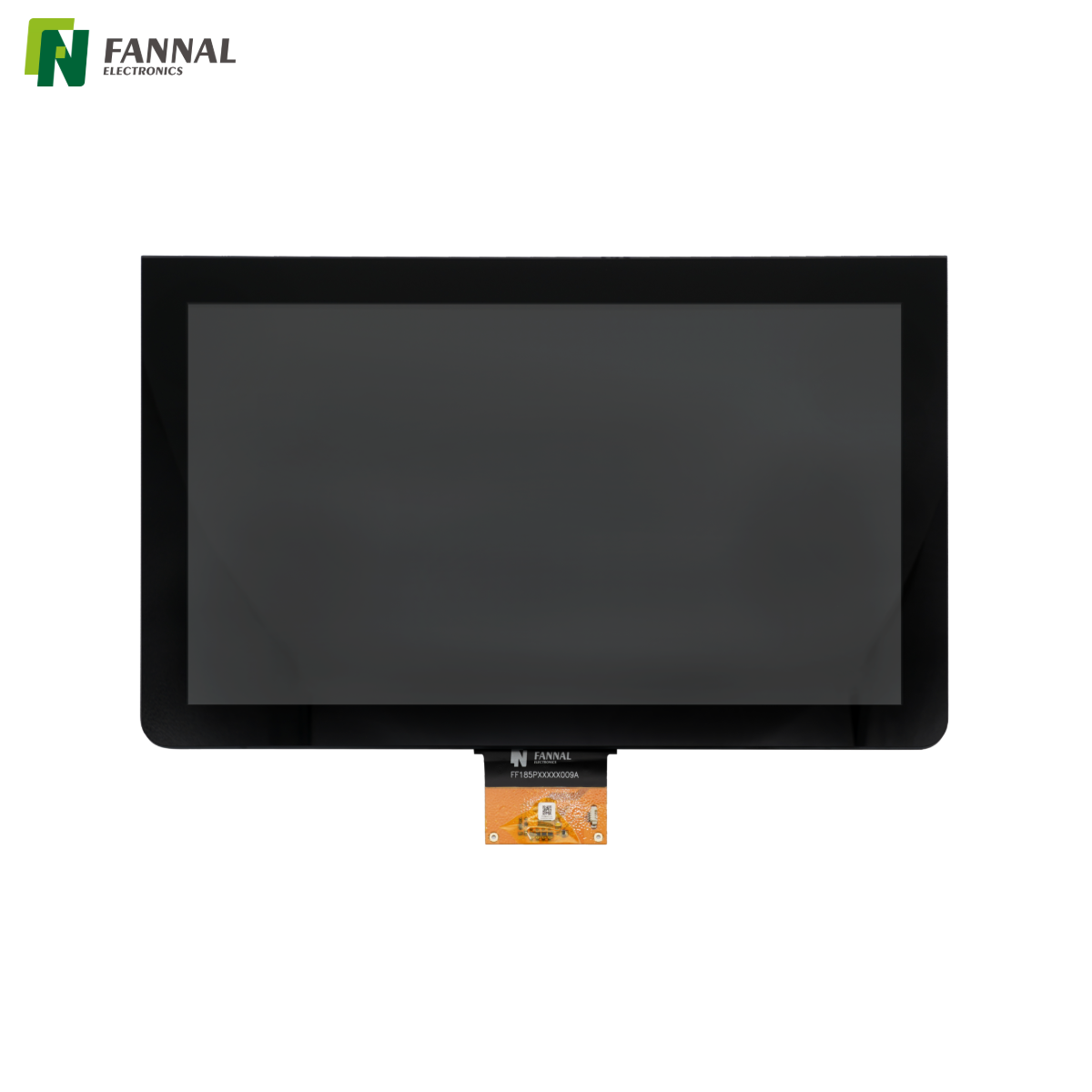

この 18.5 インチタッチディスプレイには、1280 × 1024 LVDS TFT パネルと、USB 投影型静電容量式タッチスクリーンおよびカスタマイズされたカバーガラスが統合されています。

モデル：
FN185MGRGUL015A
製品ブランド：
FANNAL
サイズ(インチ)：
18.5
od（mm）をカバーする：
460.7(H)×281.85(V)×12.09(T)
表示AA(mm)：
409.8*230.4
作戦温度（℃）：
0~+50
ストレージ温度（℃）：
-20～+60
TPインターフェイス：
USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
410.8(H)×231.9(V)
構造：
G+G
解決：
1280×1024
明るさ（CD/m²）：
420

数量：
可用性ステータス:





問い合わせバスケットに追加

工業用タッチディスプレイ

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 18.5 インチのタッチディスプレイには、1280 × 1024 LVDS TFT パネルと、USB 投影型静電容量式タッチスクリーンおよびカスタマイズされたカバーガラスが統合されています。主に屋内機器および制御された環境向けに設計されており、幅広い温度での動作よりも安定したタッチ統合が重要である医療機器、キオスク、実験室システム、組み込み HMI アプリケーションに適しています。

エアボンディング構造と 420 nits の標準輝度を備えたこのディスプレイは、屋内または照明が制御された環境に適しています。屋外用途や結露や強い日光にさらされるシステムの場合は、通常、光学接着が推奨されます。

特徴

レガシーシステムおよび組み込みシステム向けの 1280×1024 解像度

5:4 解像度フォーマットは、既存の UI レイアウトや組み込みプラットフォームがもともと SXGA ディスプレイを中心に設計されていた産業機器や医療機器で今でも一般的に使用されています。

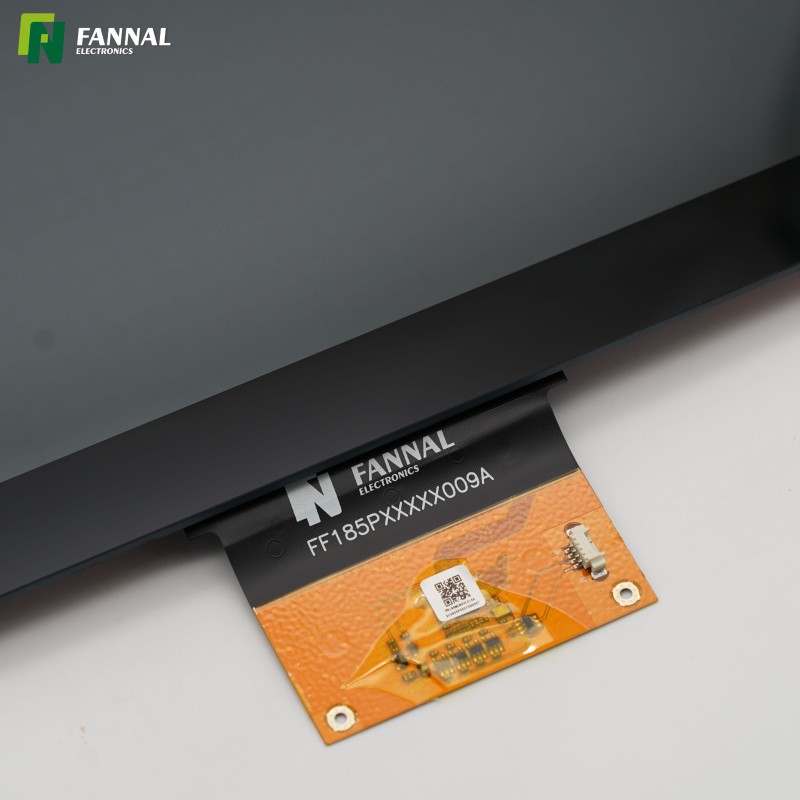

G+G構造のUSB PCAPタッチスクリーン

ディスプレイにはガラス製、10点タッチ操作をサポートするフィルムベースの構造と比較して、G+G デザインは一般に優れた表面剛性と長期的な寸法安定性を提供します。投影型静電容量式タッチスクリーンが採用されています。

カスタマイズされたカバーガラス形状

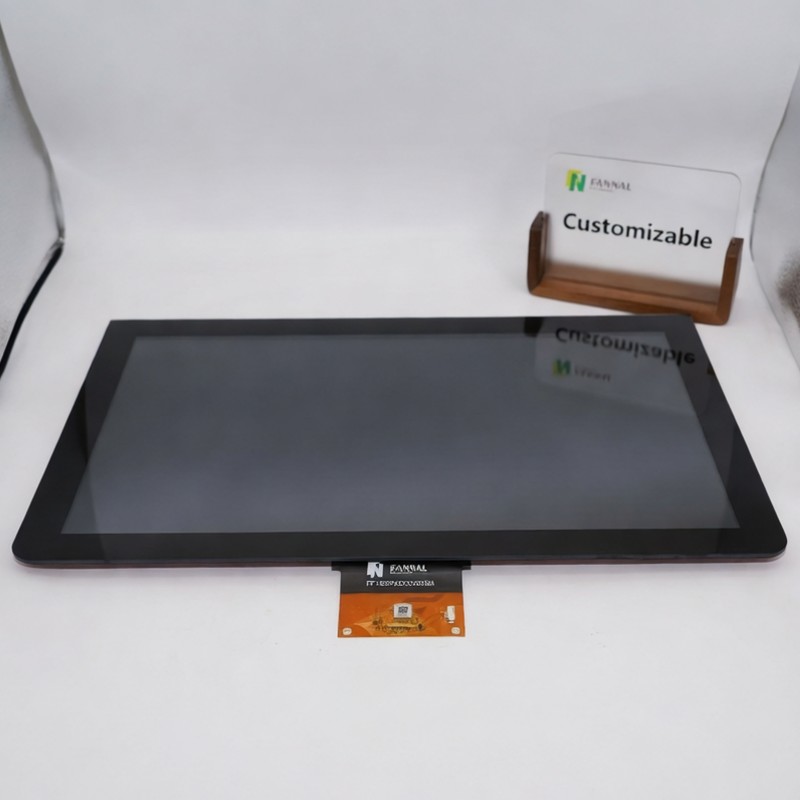

カバーレンズは、上隅が四角く、下隅が丸い非対称コーナーデザインを採用しています。このタイプの機械的なカスタマイズは、エンクロージャ構造や特定のフロントパネルの工業デザインに適合させるためによく使用されます。

既存の組み込みプラットフォーム用の LVDS インターフェイス

eDP は新しいシステムでより一般的になってきていますが、LVDS は、新しい標準の採用よりもインターフェイスの安定性が優先される組み込みマザーボード、医療機器、およびライフサイクルの長いプラットフォームで依然として広く使用されています。

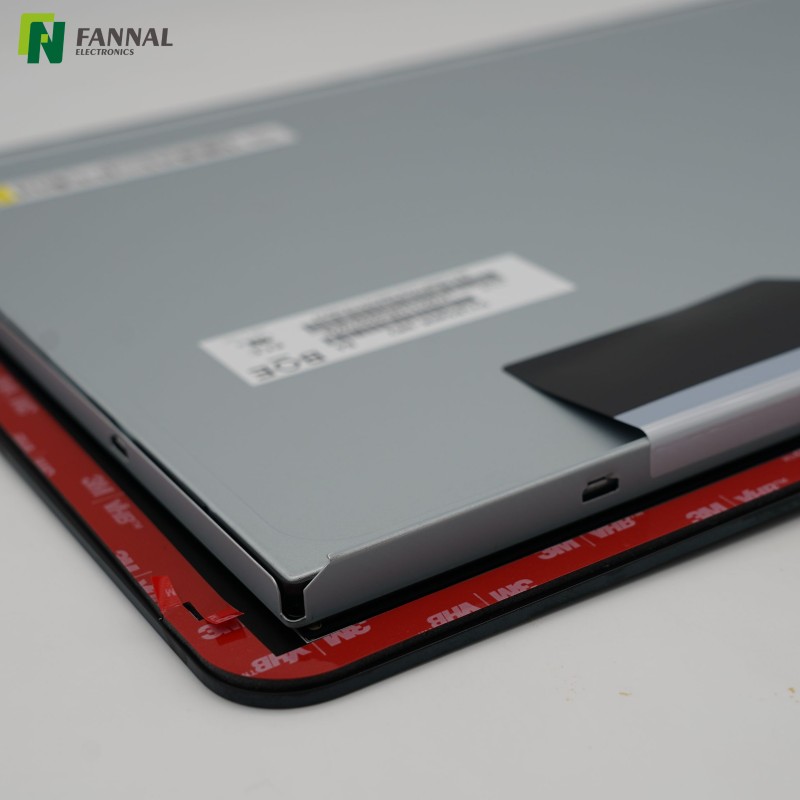

コスト重視の屋内設備向けのエアボンディング構造

このモジュールはオプティカルボンディングではなくエアボンディングを使用しています。これにより、モジュール全体のコストが削減され、保守が簡素化される可能性がありますが、通常、強い周囲光の下では反射がより目立ちます。

制御された環境アプリケーション向けに設計

このディスプレイの動作温度は 0°C ～ 50°C で、過酷な屋外環境、低温機器、または重工業への曝露を目的としていません。これは、環境条件が比較的安定している屋内システムに適しています。

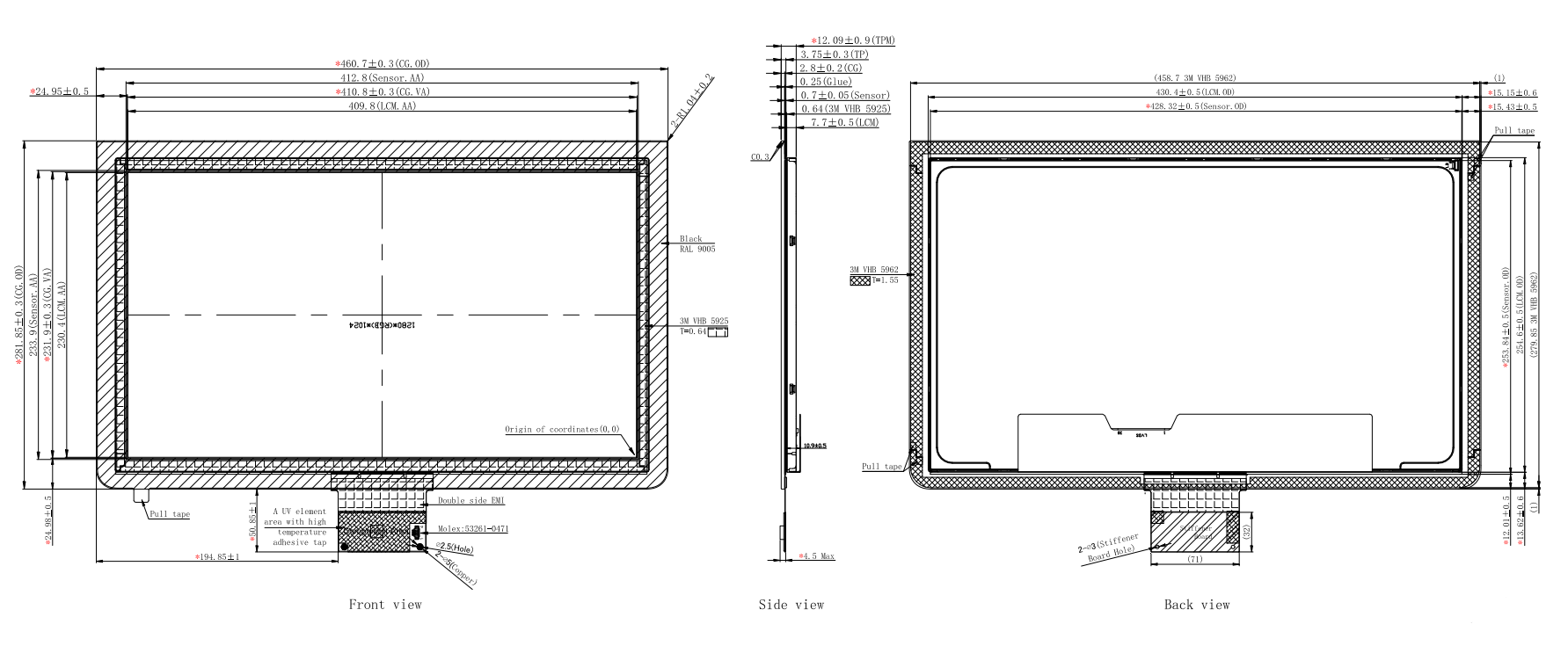

描画

仕様

アイテム/プロパティ	仕様/要件	ユニット
構造	G+G	-
接着タイプ	エアボンディング	-
TPM アクティブサイズ	18.5(対角)	インチ
TPM 外形サイズ	460.7(H)×281.85(V)×12.09(T)	mm
ビューエリア	410.8(H)×231.9(V)	mm
カバーレンズの厚さ	2.8 (化学強化)	mm
ITOガラスの厚さ	0.7	mm
表面硬度	7時間以上	-
光・接触透過率	85%以上	-
タッチドライバーIC	mxT2952TD	-
タッチ点数・タッチ数	10 (乾燥)	-
タッチモード	指	-
タッチインターフェース	USB	-
動作温度	0～+50	℃
保管温度	-20～+60	℃
TFT 部品番号	DV185WHM-NM2	個
TFTインターフェース	LVDS	-
TFT解像度	1280×1024	-
TPM表面輝度・明るさ	380 (最小) / 420 (標準)	$ ext{cd/m}^2$

アプリケーション

医療機器および研究機器

温度管理された環境で動作する診断システム、分析装置、監視装置、実験器具に適しています。

屋内セルフサービスキオスク

適度な明るさと標準的な動作温度で十分な情報端末、登録システム、発券装置に適用できます。

組み込み HMI システム

LVDS 互換性と USB タッチ通信を必要とする組み込みオペレータインターフェイスに統合できます。

商用機器インターフェース

カスタムのカバーガラス形状やフロントパネルの統合が必要な商用機器のコントロールパネルやディスプレイ端末に役立ちます。

従来のプラットフォームのアップグレード

SXGA 解像度と LVDS インターフェイスにより、このモジュールは、マザーボードの大規模な再設計を必要とせずに、古いディスプレイシステムの置き換えに適しています。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

このディスプレイは過酷な産業環境向けに設計されていますか?

あまり。動作温度範囲が 0°C ～ 50°C であるため、屋外の機械、輸送システム、または極端な産業条件ではなく、屋内または制御された環境に適しています。

なぜ eDP ではなく LVDS を選択するのでしょうか?

既存のハードウェアプラットフォームが LVDS を中心に設計されているため、多くの医療システム、組み込みシステム、およびライフサイクルの長いシステムでは依然として LVDS が使用されています。 LVDS インフラストラクチャを置き換えると、再設計のコストと検証時間が増加する可能性があります。

カバーガラスのカスタムコーナーデザインの目的は何ですか?

四角い角と丸い角が混在するデザインは、通常、外観だけを目的とするのではなく、特定の筐体や機械アセンブリの要件に適合させるために使用されます。

エアボンディングはデメリットでしょうか？

それはアプリケーションによって異なります。エアボンディングはコスト効率が高く、修理を簡素化できますが、通常、日光による可読性、結露耐性、および振動の多い環境では光学ボンディングの方が優れたパフォーマンスを発揮します。

このタッチディスプレイは屋外で使用できますか?

通常は、さらに変更を加えないことはお勧めできません。屋内設備や直射日光の当たらない環境に適した輝度レベルと空気接着構造です。
