What are the advantages of AG and AF surface treatments?

AG (anti-glare) reduces reflected light to improve readability under strong ambient lighting, while AF (anti-fingerprint) helps minimize fingerprints and makes the glass easier to clean. Together they improve the usability of touch displays that are operated frequently.

Does AG surface treatment reduce display brightness?

Yes. Anti-glare treatment slightly reduces light transmittance because it diffuses reflected light. This is a normal engineering trade-off that improves perceived readability in bright environments rather than maximizing measured brightness.

Can the cover glass be customized?

Yes. Cover glass thickness, decorative printing, logos, edge profiles, cut-outs, and surface treatments can be customized according to the mechanical and functional requirements of different OEM projects.

What applications is the FN1010T032A suitable for?

The display is suitable for industrial HMI systems, medical equipment, building automation, commercial terminals, and other embedded devices that require reliable projected capacitive touch and reduced screen glare.

Is this touch display intended for outdoor use?

The AG surface treatment helps reduce reflections under bright ambient lighting, but outdoor suitability depends on factors such as enclosure design, installation angle, and the required display brightness for the intended environment.

ホームページ » 製品 » タッチディスプレイ » 10.1 インチ AG+AF 静電容量式タッチディスプレイ

10.1 インチ AG+AF 静電容量式タッチディスプレイ

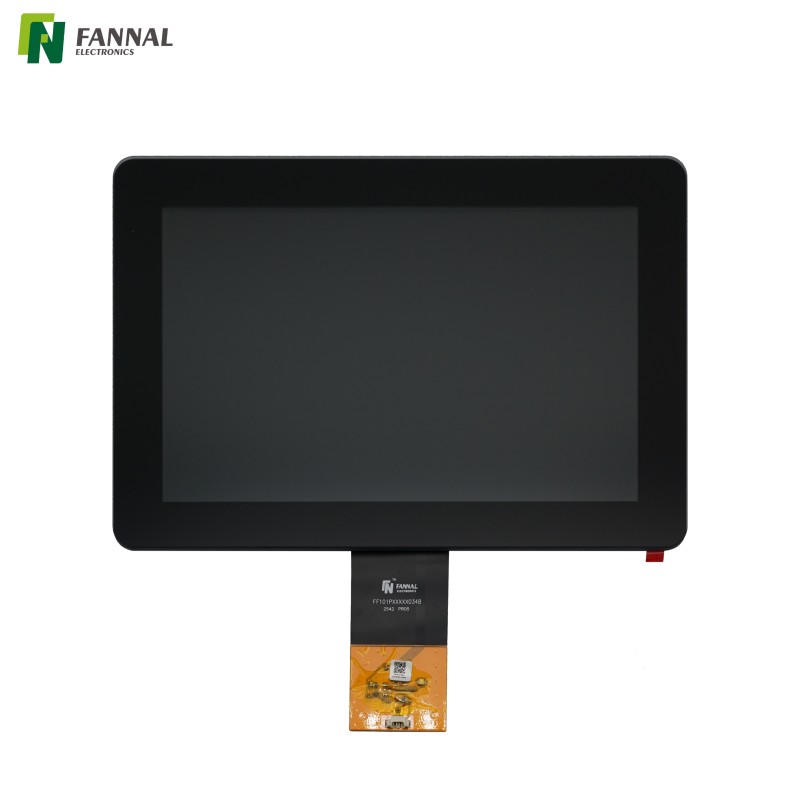

10.1 インチ 1280 × 800 静電容量式タッチディスプレイ (AG+AF ガラス付き)

モデル：
FN1010T032A
製品ブランド：
FANNAL
サイズ(インチ)：
10.1
od（mm）をカバーする：
261.76(H)×180.4(V)×9.97(T)
表示AA(mm)：
216.96*135.6
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
217.36(H)×136(V)
構造：
G+G
解決：
1280×800
明るさ（CD/m²）：
410

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

FN1010T032A は、化学強化 AG+AF カバーガラス を備えた 1280 × 800 TFT LCD を備えた 10.1 インチ投影型 静電容量式タッチディスプレイです。産業用途および組み込み用途向けに設計されており、信頼性の高いタッチ性能と、表示の快適性の向上、および頻繁に使用される機器の表面メンテナンスの容易さを兼ね備えています。

特徴

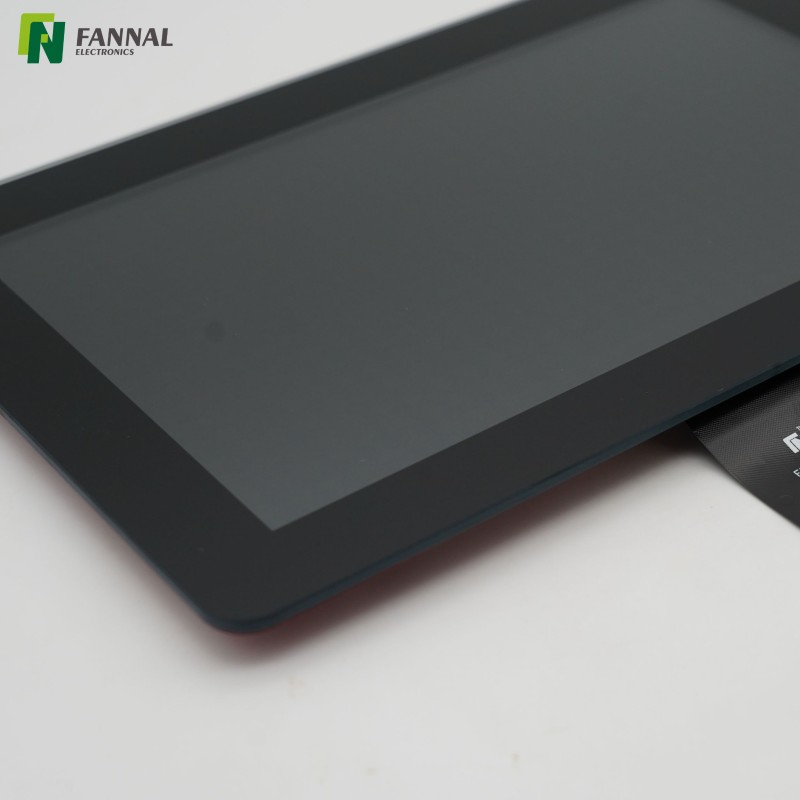

日常の使いやすさを追求したAG+AF表面処理

カバーガラスには AG（アンチグレア）処理 と AF（指紋防止） 処理が施されています。 AGにより反射光を拡散し、強い外光下での映り込みを軽減し、AFによりガラス表面に指紋・汚れ・油分がつきにくくなります。

この組み合わせは、オペレーターパネルや対話型端末など、1 日を通して繰り返し触れる機器に特に役立ちます。

長期使用に耐える化学強化ガラス

ディスプレイには 表面硬度 7H以上の 3.0mm化学強化カバーガラスを採用しています。より厚いガラス構造により、傷や日常の機械的接触に対する耐性が向上し、要求の厳しい動作環境に設置される機器に適しています。

反応性の高い投影型静電容量式タッチ

ディスプレイは、産業用タッチコントローラープラットフォームを使用して、標準的な指操作に対して正確なタッチ入力を提供し、ジェスチャを多用する対話よりも信頼性が重要なアプリケーションに適しています。 5 点投影型静電容量式タッチをサポートします。

10.1インチWXGAディスプレイ

解像度 1280 × 800 のディスプレイは、グラフィカルインターフェイス、システムステータス、操作制御に十分なスペースを提供します。表示領域と設置サイズのバランスが必要な組み込み機器に最適です。

産業統合の準備ができています

このモジュールは、 TFT LCD とタッチパネルを組み合わせて、完全なタッチディスプレイアセンブリを形成します。を備えており LVDS ディスプレイインターフェイス と USB タッチインターフェイス、幅広い組み込み制御システムや OEM 機器に統合できます。

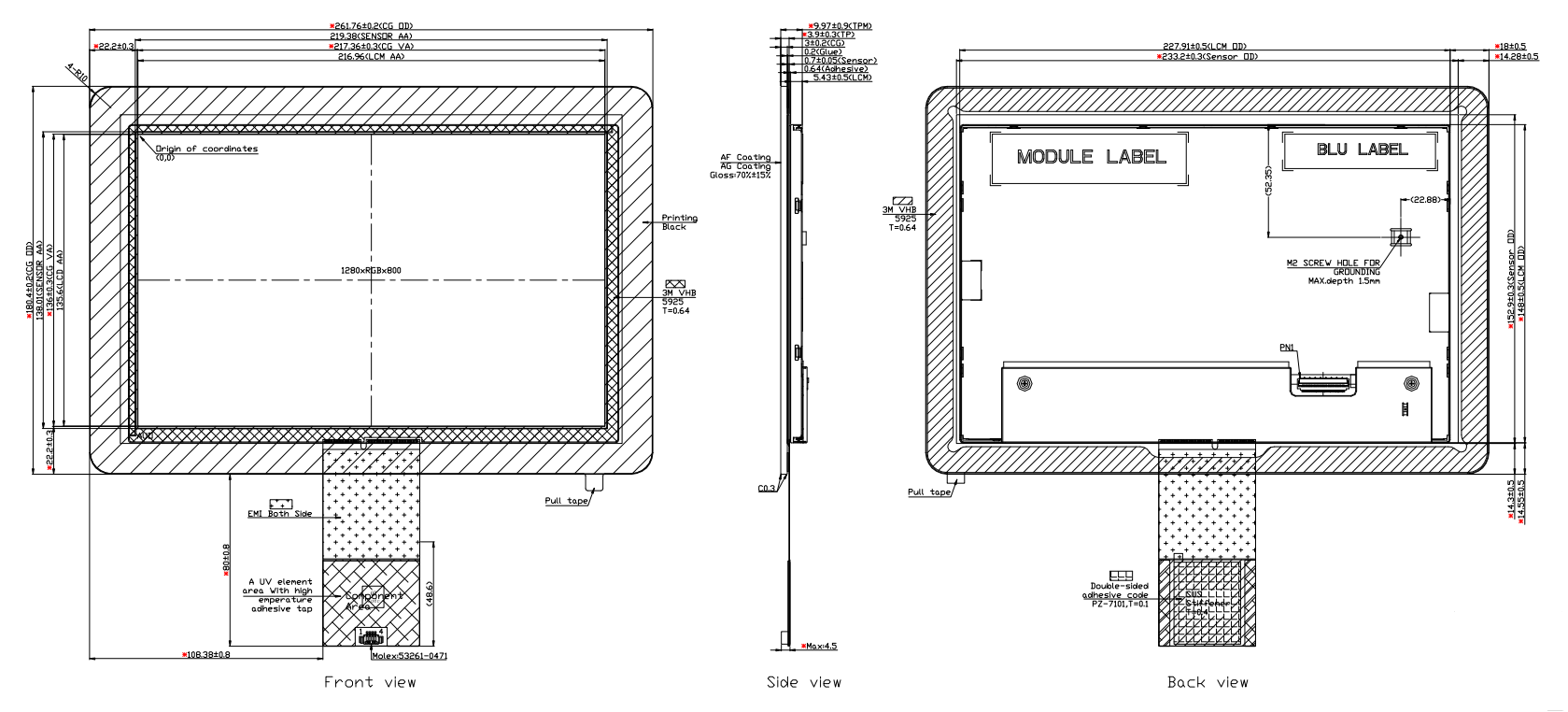

描画

仕様

アイテム	仕様	ユニット	述べる
構造	G+G	—	—
接着タイプ	エアボンディング	—	—
TPM アクティブサイズ	10.1（対角線）	インチ	—
TPM 外形サイズ	261.76(H)×180.4(V)×9.97(T)	mm	—
ビューエリア	217.36(H)×136(V)	mm	—
カバーレンズの厚さ	3.0（化学強化、AG+AF）	mm	—
ITOガラスの厚さ	0.7	mm	—
表面硬度	≥ 7時間	—	—
表面処理	AG+AF	—	—
光透過率	82%以上	—	—
タッチドライバーIC / タッチIC	マイクロチップ	—	—
タッチポイント	5 (乾燥)	—	—
タッチモード	指	—	—
タッチインターフェース	USB	—	—
動作温度	-20～+70	℃	—
保管温度	-30～+80	℃	—
TPM表面輝度	320 (最小) / 410 (標準)	cd/m^2	—
TFTインターフェース	LVDS	—	—
TFT解像度	1280×800	—	—

アプリケーション

産業用HMIパネル

一日を通してディスプレイが頻繁に操作される機械制御インターフェース、生産設備、自動化システムに適しています。

医療および実験装置

まぶしさを軽減し、清潔に保ちやすいガラス表面のメリットを享受できる、診断機器、実験室分析装置、ヘルスケア機器に適用できます。

スマートビルディングコントロール

ビルディングオートメーションシステム、アクセス制御端末、部屋管理パネル、環境監視装置に統合できます。

商用セルフサービス機器

屋内の公共環境に設置されるキオスク、発券端末、訪問者管理システム、情報ディスプレイに適しています。

組み込み OEM デバイス

前面ガラス、タッチパフォーマンス、機械的統合をプロジェクトの要件に適合させることができるカスタム組み込み製品を開発するメーカー向けに設計されています。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

AG表面処理とAF表面処理を組み合わせるメリットは何ですか?

AG と AF は異なる目的を果たします。 アンチグレア（AG）は 反射光を軽減して画面の視認性を向上させ、 アンチ指紋（AF）は 目に見える指紋や汚れを軽減してガラスをきれいに保ちやすくします。両方の処理を使用すると、頻繁に操作される機器のユーザーエクスペリエンスが向上します。

AG表面処理をするとディスプレイの明るさが低下しますか?

はい、ある程度は。アンチグレア加工は反射光を拡散させるため、光の透過率が若干下がります。これは、測定された明るさを最大化するのではなく、明るい環境での可読性を向上させるための通常の工学的トレードオフです。

このタッチディスプレイは通常どこで使用されますか?

FN1010T032A は、信頼性の高いタッチ操作と画面のぎらつきの軽減が重要な産業用制御パネル、医療機器、商用端末、スマートビルディングシステム、その他の組み込みデバイスに適しています。

カバーガラスはカスタマイズできますか?

はい。カバーガラスは、用途の要件に応じて、さまざまな厚さ、エッジプロファイル、装飾印刷、ロゴ、カットアウト、および追加の表面処理でカスタマイズできます。

このディスプレイは屋外での使用を目的としていますか?

このディスプレイは主に産業用および商業用機器向けに設計されています。 AG 表面は明るい周囲照明の下での反射を軽減しますが、屋外での使用に適しているかどうかは、筐体の設計、設置角度、必要なディスプレイの明るさなどの要因によって異なります。
