投影型静電容量 (PCAP) タッチ センサーを面内スイッチング (IPS) LCD モジュールに接続するには、非常に高い精度が必要です。光学的な透明性やタッチの応答性を損なうことなく、この安全な接続を実現する必要があります。エンジニアリング チームは、ハードウェア開発中に頻繁に厳しい統合のハードルに直面します。信号干渉、視差の問題、接合剥離、コントローラーの互換性により、複雑なプロジェクトは日常的に狂わされます。このような予期せぬ障害が発生すると、製品の発売が遅れ、エンド ユーザーがイライラすることは避けられません。この記事では、設計プロセス全体をガイドするための実用的なフレームワークを提供します。さまざまな物理統合方法を評価し、適切なデータ インターフェイスを選択する方法を学びます。また、堅牢なの正確な要件を指定する方法も示します IPS タッチ ディスプレイ。これらの構造的および電気的変数に早期に対処することで、現場での長期的な信頼性を確保できます。
オプティカルボンディングはパララックスを排除し、耐久性を向上させますが、エアボンディングと比較して、初期のツーリングコストと歩留まりコストが高くなります。
タッチ コントローラー IC を特定の動作環境 (水の存在、分厚い手袋など) に適合させることは、ディスプレイ ハードウェア自体と同じくらい重要です。
インターフェイスの調整には、ディスプレイ (MIPI/LVDS/HDMI) とタッチ パネル (I2C/USB) の両方を計画する必要があります。
正確なスタックアップとカバーガラス処理を事前に指定することで、後期段階のコンプライアンスと機械的故障を防止します。
物理コンポーネントを選択する前に、最終使用環境を厳密に評価する必要があります。導入スペースが異なれば、まったく異なるハードウェア アプローチが必要になります。周囲光が高いシナリオでは、通常 1000 nit を超える、さらに高い輝度レベルが必要です。直射日光下でも可読性を維持するには、アンチグレア (AG) 表面処理を指定する必要があります。逆に、過酷な製造環境では、衝撃に耐えるために厚いカバー ガラスが必要になります。また、汚れや重いグリースによる誤ったタッチを拒否するために、特殊なファームウェアの調整も必要です。
エンジニアは、この最新のスタックアップを、抵抗膜タッチスクリーンと組み合わせた従来のツイステッド ネマティック (TN) パネルと対比することがよくあります。古いセットアップでは、軸外の視野角での色の変化や、シングルポイント タッチ機能の制限が発生します。 IPS テクノロジーは、これらの視覚的な制限を根本的に解決します。非常に広い視野角と高精度の色再現を実現します。この視覚的な忠実度は、PCAP センサーのマルチタッチ精度とジェスチャ認識を完全に補完します。これらを組み合わせると、ユーザーはシームレスなスマートフォンのような応答性を体験できます。
電磁干渉 (EMI) の固有のリスクを常に認識する必要があります。 LCD駆動回路は電気ノイズを発生します。このノイズは、タッチ センサーの高感度の静電容量測定に容易に干渉します。この問題に対処するには、慎重なスタックアップ エンジニアリングが必要です。場合によっては、画面とセンサーの間に専用のインジウム錫酸化物 (ITO) シールド層を実装する必要があります。あるいは、最適な物理ギャップを維持するか、絶縁性の高い接着層を利用すると、全体の信号対雑音比 (SNR) を維持するのに役立ちます。
従来のディスプレイ構成と最新のディスプレイ構成
テクノロジーペア | 視野角 | タッチ機能 | 耐久性プロファイル |
|---|---|---|---|
TNパネル+抵抗膜 | 狭い（色反転が起こる） | ワンタッチ（加圧必要） | 低い (柔軟な PET の最上層に傷がつきやすい) |
IPSパネル+PCAP | ワイド (全軸にわたって 178 度) | マルチタッチ (圧力ゼロが必要) | 高 (硬化したカバーガラスが衝撃に強い) |
エアボンディングは、コスト重視のプロジェクトでは依然として非常に一般的な統合アプローチです。 LCDパネルの外周のみに両面粘着テープ（DST）を貼り付ける方法です。タッチ センサーは、このテープの周囲の上にあります。
長所: このアプローチの特徴は、初期製造コストが大幅に低いことです。また、プロトタイピングの初期段階でのコンポーネントの再作業がはるかに簡単になります。スクリーンに障害が発生した場合は、コンポーネントを簡単に分離できます。
短所: 周囲テープにより、ディスプレイとセンサーの間に明確なエアギャップが生じます。このギャップにより内部光の反射が発生し、全体のコントラストが低下します。また、湿気や埃が侵入する可能性のある空洞も生じます。さらに、中央のサポートがないため、耐衝撃性が低下します。
オプティカルボンディングは、高性能アプリケーションのプレミアムスタンダードを表します。この機構により、画面とタッチセンサー間の内部隙間が完全に埋められます。メーカーは、固体の光学透明接着剤 (OCA) テープまたは液体の光学透明樹脂 (OCR) を使用してこれを実現します。
長所: 隙間を埋めると光の透過率が最大になり、内部反射がなくなります。ガラスの裏側に結露が発生するリスクを完全に排除します。さらに、固体樹脂層は、鈍い物理的衝撃に対してディスプレイ アセンブリ全体を大幅に硬化します。
短所: この方法には、高価なクリーンルーム設備と精密な真空ラミネート装置が必要です。製造中の歩留り損失は、最終的な単位コストを直接増加させます。また、コンポーネントの手直しが必要になった場合にも、非常に困難に直面することになります。
ボンディングの選択は、意図した展開設定に厳密に基づいて行う必要があります。標準的な消費者用屋内デバイスは、多くの場合、経済的なエアボンディングを使用して完全に問題なく使用できます。ただし、頑丈な屋外キオスクや重要な医療機器では、光学接着の耐久性が絶対に要求されます。
選択した LCD インターフェイスとホスト プロセッサの実際のハードウェア機能を慎重に一致させる必要があります。帯域幅の制限により、視覚的なパフォーマンスが決まります。
MCU/SPI インターフェイス: これらは、低解像度で物理的に小さい画面に適しています。処理オーバーヘッドがほとんど必要ないため、単純なマイクロコントローラーに最適です。
MIPI DSI インターフェイス: このプロトコルは、高解像度の組み込みシステムに使用します。 MIPI は、消費電力を著しく低く抑えながら、高速フレーム レートに驚異的な帯域幅を提供します。
LVDS または HDMI インターフェイス: これらの規格は、大規模な PC ベースまたは産業用制御アーキテクチャを支配しています。信号を劣化させることなく、長いケーブル距離でも大規模なディスプレイを簡単に駆動できます。

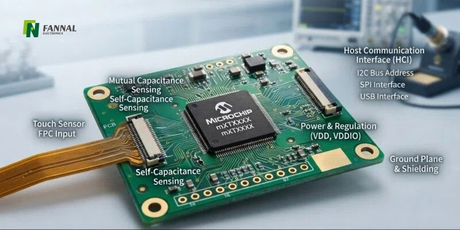

タッチパネルを駆動する集積回路 (IC) は、絶対的なパフォーマンスを決定します。 EETI、ILITEK、Goodix などのブランドが提供する業界をリードするコントローラーには、明確な利点があります。ファームウェア エンジニアは、特定のチューニング要件について、早い段階でサプライヤーと話し合う必要があります。特殊な環境では、厚い工業用手袋を扱ったり、重い水が溜まっているにもかかわらず入力を正確に追跡したりするための、カスタマイズされたアルゴリズムが必要です。大きな画面には積極的なパームリジェクションも必要です。
通信プロトコルはシステム アーキテクチャによって異なります。 I2C は、ピン数が少ないため、依然として深く組み込まれたマイクロコントローラーのデフォルトの選択肢です。逆に、USB インターフェイスは、Windows や Linux などの完全なオペレーティング システムに対して優れたプラグ アンド プレイ互換性を提供します。

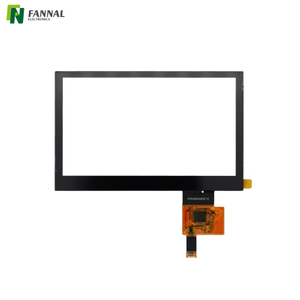

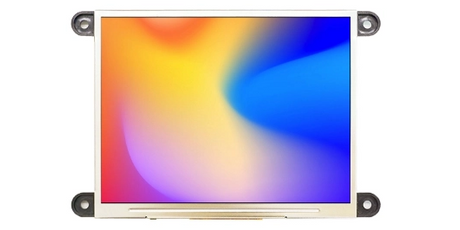

コンパクトなハンドヘルド デバイスの開発では、消費電力に細心の注意を払う必要があります。通常、エンジニアはこれらの IoT アプリケーション用に 3.5 インチのカスタム PCAP タッチ パネルを調達します 。内部スペースを節約するには、コンパクトなフレキシブルプリント回路 (FPC) 配線に重点を置く必要があります。 I2C を使用した MCU の直接統合により、システム全体のアーキテクチャが無駄がなく、応答性が高くなります。

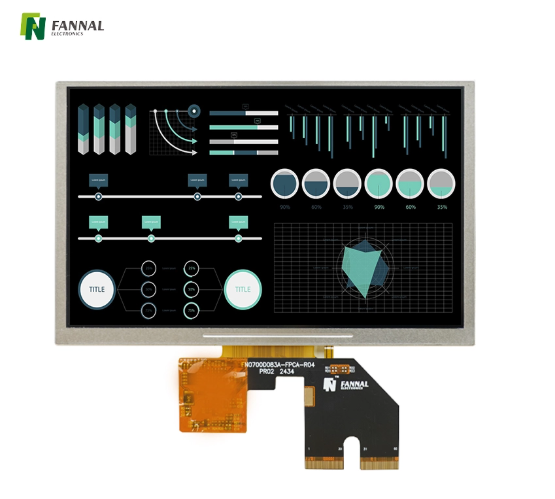

工場現場や医療病棟のヒューマン マシン インターフェイス (HMI) には、優れた明瞭さが必要です。 を指定すると 7 インチのカスタム IPS タッチ ディスプレイ 、優れたバランスが得られます。画面解像度と物理タッチ ノード密度のバランスを慎重に調整する必要があります。ノード数が多いほど、複雑なインターフェイス メニューを操作する際の精度が保証されます。指紋防止 (AF) およびアンチグレア (AG) カバー ガラス処理を組み込むことで、交通量の多い医療環境でも表面の汚れを防ぎます。
一般向けの展開では、深刻な機械的虐待に直面します。堅牢な 13.3 インチ IPS 静電容量式タッチ ディスプレイを導入するには 、高度な構造計画が必要です。使用中に画面が曲がらないようにするには、全体的な構造の剛性に対処する必要があります。 3 mm または 6 mm の強化ガラスなど、より厚いカバー レンズを組み込むことで、破壊行為から確実に生き残ります。これらの大型モジュールには、安定したビデオ信号を維持するために商用グレードの LVDS コントローラーも必要です。
フォームファクター統合チャート
サイズカテゴリー | 代表的な用途 | プライマリインターフェース | エンジニアリングの主な焦点 |
|---|---|---|---|
小（5インチ未満） | IoT、ハンドヘルドスキャナー | SPI/I2C | 低消費電力、コンパクトな FPC 配線 |
中型サイズ (5" - 10") | HMIパネル、医療機器 | MIPI/USB | タッチノード密度、表面コーティング処理 |
大判フォーマット (10" 以上) | 公共キオスク、自動化 | LVDS/USB | 構造的剛性、厚い耐衝撃ガラス |
頑丈な 工業用タッチ ディスプレイを設計するときは、厳しい温度変動を考慮する必要があります。コンポーネントはまったく異なる速度で伸縮します。カバーガラス、樹脂接着剤、金属ベゼル間の熱膨張差により、内部せん断力が発生します。これらの力は、時間の経過とともに最終的に周囲の剥離や重度の光学的な「黄変」を引き起こします。耐紫外線性の光学樹脂を使用し、準拠したベゼル マウントを設計することで、これらの機械的リスクが大幅に軽減されます。
産業環境には、巨大な電気モーターと高圧送電線が含まれています。これらは壊滅的な電磁干渉を引き起こします。タッチ コントローラー ボードの接地については、厳格なベスト プラクティスを実装する必要があります。さらに、敏感な FPC テールは常に高周波 LCD データ ラインから離して配線してください。露出したフレックス ケーブルに銅製のシールド テープを追加すると、近くの機械によって引き起こされるファントム タッチが防止されます。
標準的な導入前環境テストを絶対に回避しないでください。シャーシの完全性を検証するには、初期のプロトタイプを厳格な落下テストにかける必要があります。海洋環境向けの機器には、急速な腐食を防ぐために ASTM B117 塩水噴霧試験が厳密に要求されます。さらに、急速な温度と湿度のサイクルを伴う加速寿命試験により、大量生産が開始される前に隠れた接着剤の欠陥が明らかになります。
新しい カスタム静電容量式タッチスクリーンの統合は 、決して単純なプラグアンドプレイの取り組みではありません。将来のサプライヤーから包括的な技術データシートを要求する必要があります。契約に署名する前に、初期化コード、C ヘッダー、完全なドライバー パッケージへのアクセスを要求します。さらに、正確な 2D および 3D CAD ファイルをリクエストすると、機械エンジニアは寸法を推測することなくハウジング設計を完成させることができます。

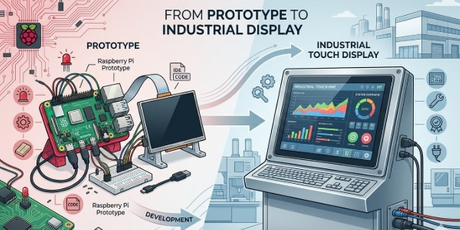

標準化された評価キットを使用してハードウェア検証を開始することを常にお勧めします。このアプローチにより、ソフトウェア チームはタッチ IC ドライバーをすぐに検証できます。また、機械エンジニアは、実際の周囲照明の下でディスプレイの視野角を検証することもできます。カスタムのカバー ガラス形状に高額な工具料金を支払う前に、これらのコア機能を完全に検証してください。
工業製品のライフサイクルは、多くの場合 5 年から 10 年に及びます。コンポーネントの寿命についてサプライヤーに積極的に質問する必要があります。 LCD ガラス パネルとタッチ IC の可用性保証については、特にお問い合わせください。予期しない製品寿命 (EOL) の通知により、非常に高価な緊急の再設計が必要になります。長期的な可用性を保証することで、製造の安定性が保証されます。
周囲の光と物理的危険が設計全体に影響を与えるため、環境要件を直ちに最終決定してください。
利用可能な予算と必要な衝撃耐久性に厳密に基づいて接着方法を選択してください。
ホストボード設計の初期段階でコントローラーとデータインターフェイスの互換性を確保します。
透明性の高い文書と長期の EOL 保証を提供するサプライヤーと提携します。
この構造化されたパスに従うことで、開発サイクルの後半での致命的な遅延を防ぐことができます。次のステップでは、最終候補に挙げられたサプライヤーから標準評価キットを入手する必要があります。このキットをエンジニアリング チームに渡すと、重要なソフトウェア検証プロセスが開始されます。
A: 基本的なマイクロコントローラーから IPS ディスプレイを直接駆動するには、メモリとクロック速度の厳しい制限に直面します。 I2C タッチ レイヤの読み取りは簡単ですが、IPS パネル上でグラフィックスをレンダリングするには、相当なフレーム バッファが必要です。高速 SPI またはパラレル インターフェイス機能も必要です。標準的なマイクロコントローラーには通常、必要な RAM がありません。専用のオンボードグラフィックドライバーを含む高度なマイクロプロセッサーまたはインテリジェントディスプレイモジュールを使用することをお勧めします。
A: 光学接着のコストは、物理的なスクリーンのサイズと使用する特定の接着剤の種類に直接影響します。通常、初期製造価格にかなりのプレミアムが追加されます。ただし、現場での故障の減少、RMA 率の低下、耐久性の大幅な向上により、通常はこの前払いプレミアムが相殺されます。医療および屋外アプリケーションでは、この追加コストは必須の投資であると考えられます。
A: 最大貫通力は、選択したタッチ コントローラー IC と物理センサーのピッチに完全に依存します。標準の消費者向けチューニングでは、最大 3mm の強化ガラスを確実に処理できます。ただし、特殊な産業用コントローラーは最大 10 mm の厚さのガラスを貫通できます。これを達成するには、バックグラウンドノイズを最小限に抑えながら信号強度を高めるための綿密なファームウェアキャリブレーションが必要です。
