Can you customize the shape of the cover glass for my project?

Yes, we specialize in irregular-shaped cover lens customization. Whether you need curved edges (like the bottom curve of this model), specialized cut-outs, or non-standard dimensions, we can tailor the design to fit your housing perfectly.

What is the benefit of the G+G structure for this curved module?

The G+G (Glass+Glass) structure provides excellent optical clarity and high physical stability, ensuring that the custom-shaped edges remain robust and resistant to environmental stress.

Does the irregular shape affect the touch active area?

No, the touch active area remains centered and fully functional. The customization typically applies to the outer cover lens (border), allowing for a seamless fit into your device's unique exterior design.

Is the interface compatible with standard industrial controllers?

Yes, it uses a standard I2C interface for the touch panel and a MIPI interface for the LCD, making it compatible with most mainstream industrial platforms.

What customization options are available for the cover lens besides the shape?

In addition to irregular shapes and curved edges, we can customize the cover lens thickness, add surface treatments (AG/AR/AF), and print custom logos or borders to match your brand identity.

ホームページ » 製品 » タッチディスプレイ » 9 インチ産業用タッチディスプレイモジュール | I2C CTP を備えた 1024x600 TFT LCD

9 インチ産業用タッチディスプレイモジュール | I2C CTP を備えた 1024x600 TFT LCD

カスタム 9 インチ産業用タッチディスプレイ |異形G+Gタッチパネル

モデル：
FN090AM002
製品ブランド：
FANNAL
サイズ(インチ)：
9
od（mm）をカバーする：
225.20(H)×152.0(V)×1.83(D)
表示AA(mm)：
196.61(幅)×114.15(高さ)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
I2C
インターフェイスを表示します：
マイピ
コントラスト比：
500(標準)
TP VA (mm)：
197.61(H)×115.15(V)
構造：
G+G
解決：
1024x600
明るさ（CD/m²）：
400

数量：
可用性ステータス:





問い合わせバスケットに追加

9インチ工業用タッチディスプレイ

特徴

図面と仕様

アプリケーション

カスタマイズ

よくある質問

重要な機能

オーダーメイドの カバーレンズカスタマイズ：不規則な形状や特殊なエッジカット など、カバーガラスのプロフェッショナルなカスタマイズを提供します。この特定のモデルは、 独自の機械的エンクロージャと人間工学に基づいたデザインに適合するように、 湾曲した底端を備えています。
優れた耐久性: G+G (Glass-on-Glass) 構造と 6H の表面硬度評価を備え、過酷な産業環境での長期信頼性と耐傷性を保証します。
高解像度のビジュアル: 1024x600 ピクセルのTFT-LCD スクリーン を搭載し、輝度 400 cd/m2 (標準) の鮮明なディスプレイを提供し、 プロレベルの視認性を実現します。
高度なタッチコントロール: CYTMA568ドライバー IC と統合され 、 I2C インターフェイス 経由で正確な 5 点マルチタッチをサポートします。.
幅広い温度耐性: 信頼性を重視した設計で、動作温度範囲は -20 °C ～ 70 °Cです。.

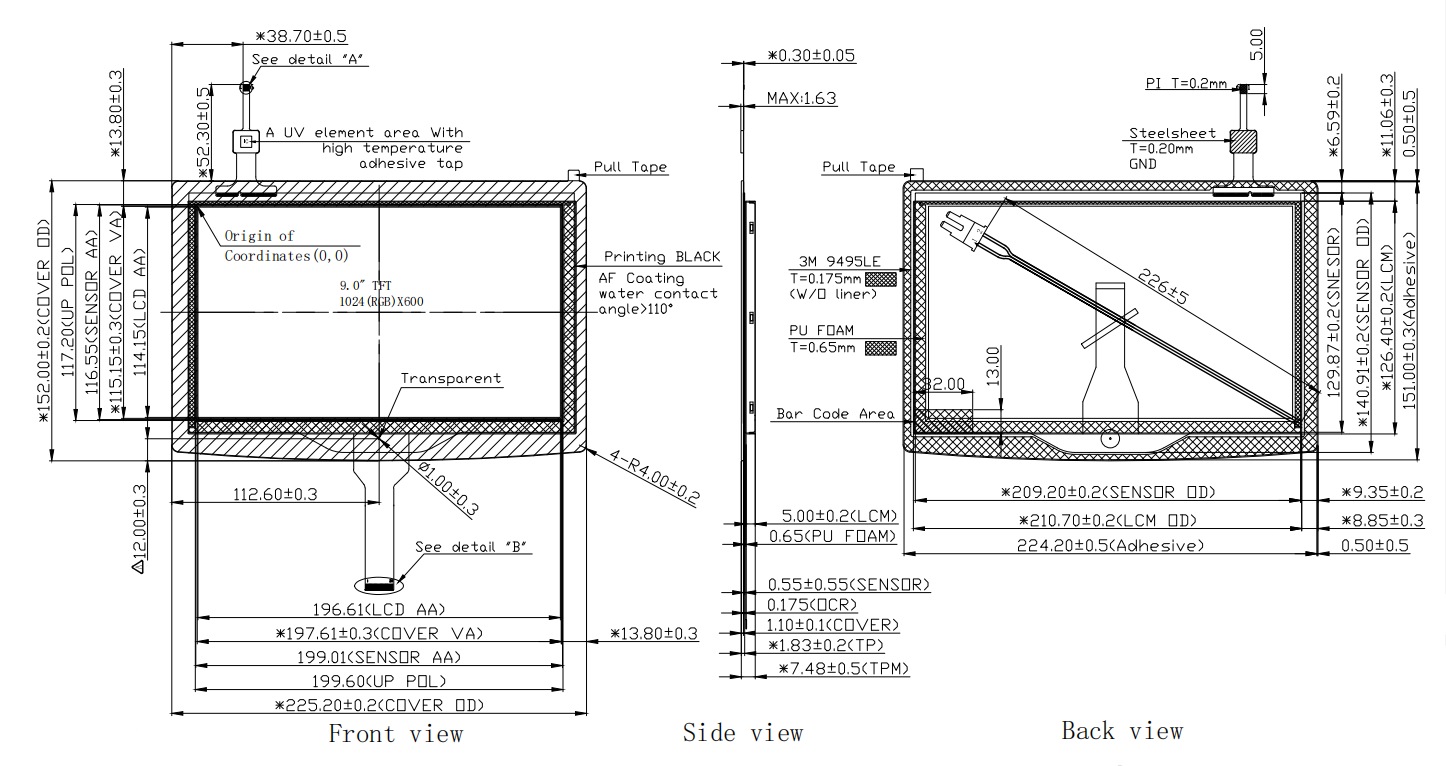

描画

仕様

TFT-LCD 一般仕様

いいえ。	アイテム	仕様	ユニット
1	液晶サイズ	9.0(デジタル)	インチ
2	解決	1024×(RGB)×600	ピクセル
3	液晶タイプ	TFT/透過型/ノーマルホワイト	-
4	コントラスト比	500(標準)	-
5	輝度	360(最小) 400(標準)	cd/平方メートル
6	モジュールサイズ	210.70(幅)×126.40(高さ)×5.0(奥行き)	mm
7	アクティブエリア	196.61(幅)×114.15(高さ)	mm
8	ピクセルピッチ	0.192×0.19025	mm
9	ドライバーIC	EK79007AD+EK7321BCGA	/
10	色の深さ	1670万	/
11	LED Lifetime	50000(分)	時間
12	重さ	TBD	g
13	インタフェース	マイピ	-
14	動作温度	-20〜70	℃
15	保管温度	-30〜80	℃

タッチパネル一般仕様

いいえ。	アイテム	仕様	ユニット
1	タッチパネルサイズ	9.0(対角)	インチ
2	構造	G+G
3	ビューエリア	197.61(H)×115.15(V)	mm
4	外形寸法	225.20(H)×152.0(V)×1.83(D)	mm
5	透明性	85%分
6	表面硬度	6時間
7	ドライバーIC	CYTMA568-56LQI-44BB
8	検出点	5
9	インタフェース	I2C
10	電源	2.8-3.3	V
11	動作温度	-20〜70	℃
12	保管温度	-30〜80	℃
13	ESD (空気)	±8	KV
	ESD（接触）	±4	KV
14	ROHS 準拠	わかりました

製品の用途

カスタム産業用コンソール: 非長方形の取り付けフレームまたは湾曲した人間工学に基づいたインターフェイスを備えた機器に最適です。
自動車および船舶のダッシュボード: ディスプレイがコックピットの美的なラインに従う必要がある車両のインテリアに合わせて調整されています。
スマートホーム & IoT: ユニークな工業デザイン (ID) の外観を必要とするプレミアムスマートコントローラー。
医療機器: カスタムフォームファクターを備えた、専用のハンドヘルドまたはカートベースの診断ツール。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

Q: 私のプロジェクトに合わせてカバーガラスの形状をカスタマイズできますか?

A: はい、当社は不規則な形状のカバーレンズのカスタマイズを専門としています。湾曲したエッジ (このモデルの下部の曲線など)、特殊なカットアウト、または標準外の寸法が必要な場合でも、お客様の住宅に完全にフィットするようにデザインを調整できます。

Q: この曲面モジュールにおける G+G 構造の利点は何ですか?

A: G+G (ガラス+ガラス) 構造は、優れた光学的透明性と高い物理的安定性を提供し、カスタム形状のエッジが堅牢で環境ストレスに対する耐性を維持します。

Q: 不規則な形状はタッチアクティブエリアに影響しますか?

A: いいえ、タッチアクティブ領域は中央に残り、完全に機能します。通常、カスタマイズは外側のカバーレンズ (境界線) に適用され、デバイスのユニークな外観デザインにシームレスにフィットします。

Q: インターフェースは標準の産業用コントローラーと互換性がありますか?

A: はい、タッチパネルには標準 I2C インターフェイス、LCD には MIPI インターフェイスを使用しているため、ほとんどの主流の産業用 ARM および x86 プラットフォームと互換性があります。

Q: カバーレンズには形状以外にどのようなカスタマイズオプションがありますか?

A: 不規則な形状や湾曲したエッジに加えて、カバーレンズの厚さをカスタマイズしたり、AG (アンチグレア)、AR (反射防止)、または AF (指紋防止) などの表面処理を追加したり、ブランドアイデンティティに合わせてカスタムロゴやボーダーを印刷したりすることができます。
