Raspberry Pi プロトタイプから産業用タッチディスプレイまで

Raspberry Pi プラットフォームは、組み込みシステムやヒューマン マシン インターフェイス (HMI) プロトタイプを開発する際に、エンジニアや新興企業によって広く使用されています。オープンなエコシステム、低コスト、柔軟なインターフェースにより、迅速な製品開発に最適です。

産業用機器、セルフサービス キオスク、スマート コントロール パネルなど、多くの初期段階のデバイスでは、機能的なインターフェイスを迅速に構築するために、Raspberry Pi が小型のタッチスクリーン ディスプレイと組み合わせられることがよくあります。

ただし、プロジェクトがプロトタイプの段階を超えてパイロット生産または商用展開に入ると、通常、ディスプレイ要件が変化します。消費者向けの Raspberry Pi ディスプレイは、通常、長期にわたる産業用操作向けに設計されていません。

FANNAL では、Raspberry Pi プロトタイプから開発を開始し、その後生産デバイス用のより堅牢な 産業用タッチ ディスプレイ システムを必要とする機器メーカーと協力することがよくあります 。この移行を早期に理解することは、システム設計を簡素化し、長期的な信頼性を向上させるのに役立ちます。

エンジニアがプロトタイピングに Raspberry Pi を使用する理由

開発の初期段階では、エンジニアは通常、速度、柔軟性、統合の容易さを優先します。 Raspberry Pi プラットフォームを使用すると、開発チームはユーザー インターフェイスを迅速にテストし、センサーを接続し、製品コンセプトを検証できます。

一般的な利点は次のとおりです。

• 高速な Linux ベースの開発環境

• HDMI および DSI ディスプレイ インターフェイスのサポート

• ソフトウェアおよびハードウェア アクセサリの大規模なエコシステム

• 組み込み HMI システムの迅速なプロトタイピング

多くのプロトタイプでは、タッチスクリーン ディスプレイを HDMI または DSI インターフェイス経由で接続するだけで、機能するコントロール パネルが作成されます。

典型的なプロトタイプ アプリケーションには次のものがあります。

• 産業用制御パネル

• 実験器具

• 医療機器インターフェース

• セルフサービス端末

• スマート自動販売機

この段階では、通常、 長期的な耐久性ではなく、機能の検証が目標となります。.

実稼働環境における一般的な Raspberry Pi ディスプレイの制限

Raspberry Pi ディスプレイは開発中には非常に便利ですが、実際の産業環境に展開する場合にはいくつかの制限が生じる可能性があります。

機械的耐久性

開発用ディスプレイの多くは、デスクトップまたは趣味での使用を目的として設計されています。通常、振動、衝撃、または日常の激しい操作に耐えるための強化カバーガラスや構造サポートがありません。

限られた明るさ

標準の Raspberry Pi ディスプレイは通常、約 300 ～ 500 nit の輝度レベルを提供します。産業環境、特に窓の近くや半屋外の設置では、読みやすさを高めるためにより高い輝度が必要になる場合があります。

オプティカルボンディングなし

光学的に接着しないと、表示層間の反射によりコントラストと視認性が低下する可能性があります。長期間の設置では、層間の粉塵の侵入も問題になる可能性があります。

温度制限

民生用ディスプレイは多くの場合、限られた温度範囲内で動作するため、周囲温度が高温または低温になる産業用機器には適さない場合があります。

製品ライフサイクルが短い

開発展示は頻繁に変更されたり、生産中止になる場合がありますが、工業製品は 5～10年間の安定供給が必要な場合が多いです。.

産業用タッチディスプレイの主な要件

製品が商業生産に移行する場合、通常、ディスプレイ サブシステムはより厳格なエンジニアリング要件を満たす必要があります。

組み込み機器メーカーをサポートした経験に基づくと、多くの場合、次の要素が重要です。

高輝度と可読性

産業用 HMI システムは、 設置条件に応じて 800 ～ 1500 nitの輝度レベルを必要とする場合があります。

高輝度により、工場のフロア、輸送システム、窓の近くに設置された機器などの環境でも可読性を維持できます。

オプティカルボンディング

オプティカルボンディングは、 次のような理由でディスプレイのパフォーマンスを大幅に向上させます。

• 内部反射を減らす

• コントラストを高める

• 日光の下での可読性の向上

• ディスプレイ構造の強化

FANNAL では、視覚的性能と機械的信頼性の両方を向上させるために、光学接着が産業用ディスプレイ モジュールで一般的に使用されています。

信頼できるタッチ性能

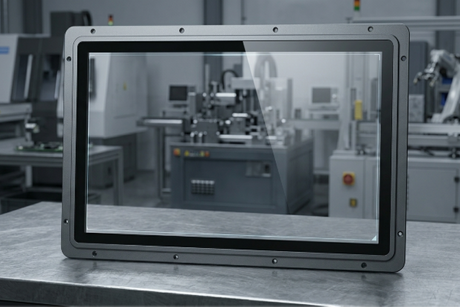

産業機器で使用される投影型静電容量式タッチ スクリーンは、多くの場合、以下をサポートするために追加の調整が必要です。

• 手袋をしての操作

• 水または湿気への耐性

• 電磁妨害 (EMI) に対する耐性

安定したタッチパフォーマンスのためには、適切なコントローラーの選択とファームウェアの最適化が重要です。

広い動作温度

産業用システムはなどの温度範囲にわたって動作する必要がある場合があります。 、アプリケーション環境に応じて、 -20 °C ～ 70 °C

製品の長期利用可能性

産業用機器は通常、何年にもわたって生産され続けます。安定した供給と長い製品ライフサイクルを備えたディスプレイ コンポーネントを選択することで、再設計のリスクを回避できます。

ディスプレイインターフェイスの考慮事項

プロトタイプから製品ハードウェアに移行する場合でも、システム全体のアーキテクチャは、多くの場合、元の Raspberry Pi 開発セットアップとの互換性を維持します。

一般的な表示インターフェイスには次のものがあります。

HDMI

HDMI は、Raspberry Pi プロトタイプで最も広く使用されているインターフェイスであり、外部の産業用タッチ モニターに簡単に接続できます。

DSI (ディスプレイ シリアル インターフェイス)

DSI は、ディスプレイがデバイスのエンクロージャに直接統合されるコンパクトな組み込み設計でよく使用されます。

LVDSまたはMIPI

大規模生産では、多くのメーカーは最終的に、システム統合を強化するために LVDS または MIPI インターフェイスを使用するカスタム組み込みボードに移行します。

開発プロセスの早い段階でディスプレイ インターフェイスを計画すると、プロトタイプから実稼働への移行が大幅にスムーズになります。

プロトタイプからプロダクションへの移行

実際のプロジェクトの多くでは、開発パスは同様のプロセスに従います。

Raspberry Pi プロトタイプ ↓ 機能テスト ↓ カスタム組み込み制御ボード ↓ 産業用タッチ ディスプレイの統合

この移行中、通常、開発ディスプレイはに置き換えられます。 、最終製品の機械構造、信頼性要件、動作環境によりよく適合する カスタマイズされたタッチ ディスプレイ モジュール

FANNAL では、お客様の以下の統合を支援することで、この段階を頻繁にサポートしています。

• 産業グレードのTFT LCDパネル

• 投影型静電容量式タッチスクリーン

• 光学接着構造

• カスタマイズされたカバーガラス

• 高輝度バックライトシステム

この統合されたアプローチにより、デバイスの組み立てが簡素化され、システムの長期的な信頼性が向上します。

産業用タッチディスプレイの統合

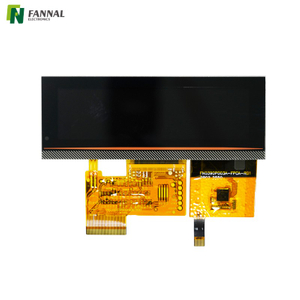

組み込み機器メーカーにとって、統合 タッチ ディスプレイ モジュール (TPM) は システム設計を大幅に簡素化できます。

個別のコンポーネントを組み立てる代わりに、ディスプレイ モジュールに以下を統合することもできます。

• TFT液晶パネル

• 静電容量式タッチスクリーン

• オプティカルボンディング

• 産業グレードのドライバーエレクトロニクス

このアプローチは、組み立ての複雑さを軽減し、耐久性を向上させ、生産ユニット全体で一貫した視覚的パフォーマンスを保証するのに役立ちます。

プロトタイプ開発から量産に移行する機器メーカーにとって、エンジニアリング サポートとカスタマイズ機能を備えたディスプレイ サプライヤーを選択することで、統合リスクを大幅に軽減できます。

結論

Raspberry Pi プラットフォームは、製品開発の初期段階で重要な役割を果たし、エンジニアが機能的なプロトタイプを迅速に構築し、ユーザー インターフェイスを検証できるようにします。

ただし、デバイスが商用展開に向けて移行すると、多くの場合、産業用の信頼性、耐久性、長期供給の要件を満たすためにディスプレイ システムをアップグレードする必要があります。

多くの組み込み機器メーカーにとって、Raspberry Pi プロトタイプから統合型産業用タッチ ディスプレイへの移行は、製品を市場に投入するための重要なステップです。

よくある質問

1. Raspberry Pi プロトタイプを産業用ハードウェアに置き換える必要があるのはいつですか?

一般的な移行点は、製品が社内テストからパイロット生産または商業展開に移行するときです。この段階で、エンジニアは通常、信頼性と長期的な供給安定性を向上させるために、開発ハードウェアをより安定した組み込みボードと産業グレードのコンポーネントに置き換えます。

2. 産業用タッチ ディスプレイにはカスタムの機械設計が必要ですか?

多くのデバイスではそうです。産業用機器では、多くの場合、ディスプレイ モジュールが特定の筐体、取り付け構造、または保護カバー ガラスに適合する必要があります。カスタムの機械的統合により、耐久性、密閉性、生産時の一貫した取り付けが保証されます。

3. 産業用 HMI システムで使用される一般的な画面サイズはどれくらいですか?

産業用 HMI ディスプレイは、通常、 などのサイズで入手できます 7 インチ、10.1 インチ、12.1 インチ、15.6 インチ。通常、選択はユーザー インターフェイスの複雑さと機器の筐体内の利用可能なスペースによって決まります。

4. 産業環境におけるタッチ ディスプレイの信頼性に影響を与える要因は何ですか?

振動、電気ノイズ、温度変化、環境への曝露など、いくつかの要因が長期信頼性に影響を与える可能性があります。安定した操作を確保するには、適切なタッチ コントローラーの選択、ディスプレイ構造の設計、およびシステムの統合が重要です。
