Is this display suitable for outdoor use?

The 690 nits brightness improves visibility in brighter environments, but the air bonding structure may still introduce reflections under direct sunlight.

Why is RGB interface still used in embedded systems?

RGB interfaces remain common in embedded platforms because they provide relatively direct display control and broad compatibility with embedded processors and MCUs.

What are the advantages of G+G touch structure?

G+G touch structures generally provide better rigidity, improved durability, and more stable long-term touch performance compared with film-based structures.

Can this display operate in low-temperature environments?

Yes. The module supports operation down to -20°C, making it suitable for industrial and portable equipment exposed to wider environmental conditions.

Why use air bonding instead of optical bonding?

Air bonding helps reduce module cost and may simplify servicing, while optical bonding generally provides better optical performance in outdoor or high-humidity environments.

ホームページ » 製品 » タッチディスプレイ » 5 インチ工業用タッチディスプレイ | 800×480 RGB TFT (PCAP Touch 付き)

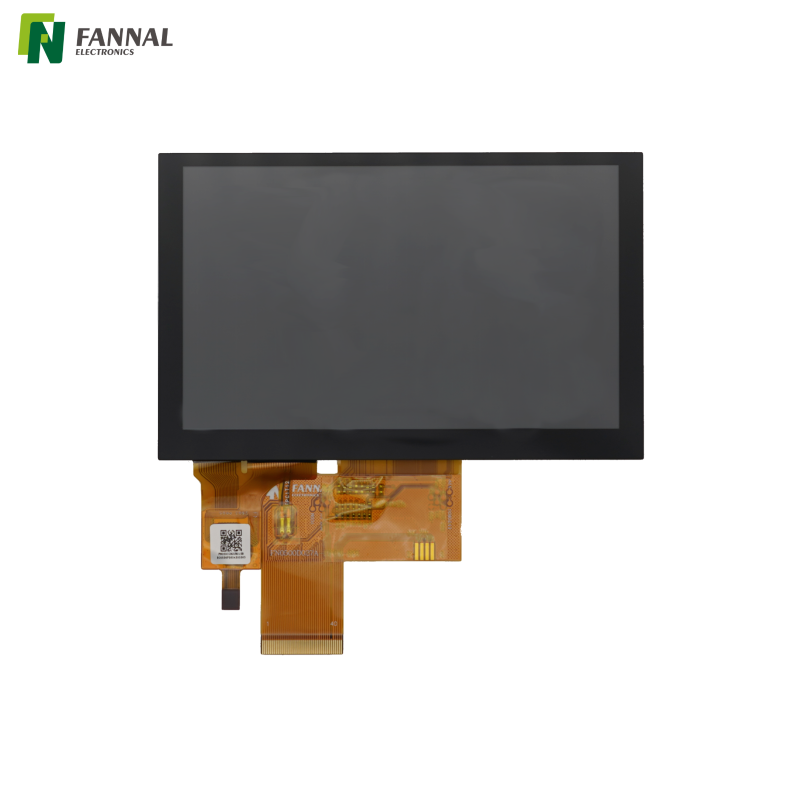

5 インチ工業用タッチディスプレイ | 800×480 RGB TFT (PCAP Touch 付き)

この 5 インチのタッチディスプレイには、800×480 RGB TFT パネルと、G+G 投影型静電容量式タッチスクリーンおよび IIC インターフェイスが統合されています。最大 690 nits の標準輝度と -20°C ～ +70°C の動作範囲を備えており、組み込み HMI システム、ポータブルデバイス、産業用制御パネル、およびコンパクトな機器のアプリケーションに適しています。

モデル：
FN050CGRGUR015B
製品ブランド：
FANNAL
サイズ(インチ)：
5
od（mm）をカバーする：
76.3(H)×120.7(V)×4.93(T)
表示AA(mm)：
64.8*108
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
インターフェイスを表示します：
RGB
TP VA (mm)：
65.4(H)×108.6(V)
構造：
G+G
解決：
800x480
明るさ（CD/m²）：
690

数量：
可用性ステータス:





問い合わせバスケットに追加

5インチ工業用タッチディスプレイ

製品機能

図面と仕様

アプリケーション

カスタマイズ

よくある質問

特徴

組み込みシステム向けのコンパクトな 5 インチディスプレイ

フォームファクタが小さいため、このモジュールはハンドヘルド端末、コンパクトな HMI デバイス、ポータブル機器、およびスペースに制約のある組み込みシステムに適しています。

屋内および半屋外での使用に適した高輝度

標準輝度 690 nit のディスプレイは、特に周囲光が強い環境において、標準の民生用モジュールよりも優れた視認性を提供します。

IIC インターフェースを備えた G+G PCAP タッチスクリーン

ガラス-ガラス静電容量式タッチ構造により、フィルムベースのタッチ設計と比較して剛性と耐久性が向上します。 IIC インターフェイスにより、多くの組み込みコントローラーや ARM プラットフォームとの統合が簡素化されます。

幅広い動作温度をサポート

このモジュールは、-20°C ～ +70°C での動作をサポートしており、よりにさらされる産業用およびモバイル機器により適しています広い環境温度変化。

組み込み統合のための RGB インターフェイス

RGB TFT インターフェイスは、直接ディスプレイ制御と比較的単純なハードウェアアーキテクチャを必要とする組み込みシステムで今でも広く使用されています。

化学強化カバーガラス

表面硬度 6H 以上の 0.7 mm 化学強化カバーレンズにより、長期使用時の耐傷性が向上します。

エアボンディング構造

このモジュールはオプティカルボンディングではなくエアボンディングを使用しています。これにより、モジュールのコストが削減され、保守が簡素化されますが、直射日光の状況下では反射がより目立つ可能性があります。

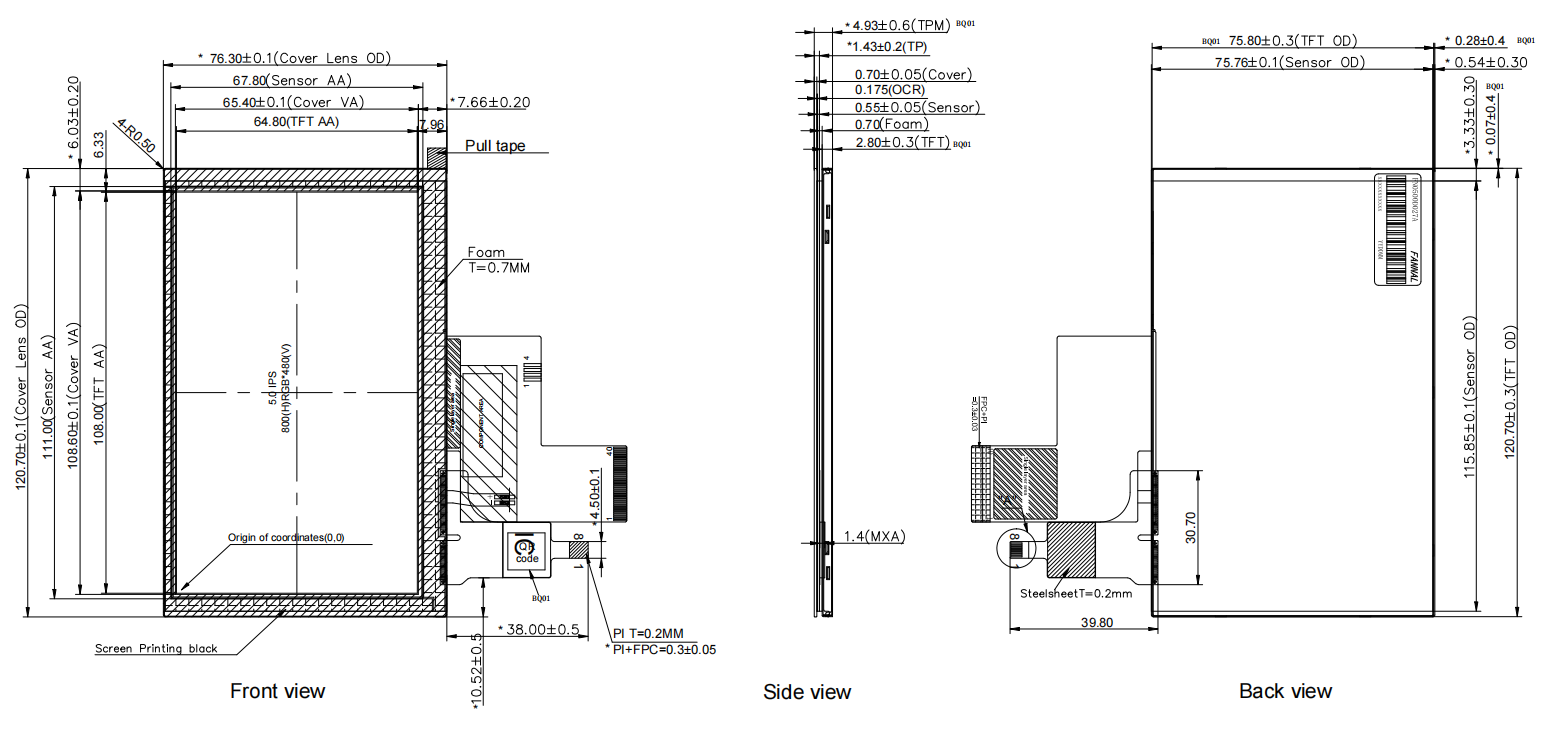

描画

仕様

アイテム/プロパティ	仕様/要件	ユニット	述べる
構造	G+G	-	-
接着タイプ	エアボンディング	-	-
TPアクティブサイズ	5.0 (対角)	インチ	-
TP外形サイズ	76.3(H)×120.7(V)×4.93(T)	mm	-
ビューエリア	65.4(H)×108.6(V)	mm	-
カバーレンズの厚さ	0.7（化学強化）	mm	-
ITOガラスの厚さ	0.55	mm	-
表面硬度	≥6時間	-	500g
表面処理	NC	-	-
光・接触透過率	82%以上	-	-
タッチドライバーIC / タッチIC	CYTMA568-56LQI44BB	-	-
タッチ点数・タッチ数	5 (乾燥)	-	-
タッチモード	指	-	-
タッチインターフェース	IIC	-	-
IICアドレス	0x36	-	-
動作温度	-20～+70	℃	-
保管温度	-30～+80	℃	-
湿度	10%～90%	-	-
TFT 部品番号	C3005023492027A	個	-
TFTインターフェース	RGB	-	-
TFT解像度	800*480	-	-
TPM表面輝度・明るさ	550 (最小) / 690 (標準)	cd/m^2	BQ01

アプリケーション

組み込み HMI システム

産業用制御インターフェース、機械操作パネル、小型組み込み端末などに最適です。

ハンドヘルドおよびポータブルデバイス

コンパクトなディスプレイ統合を必要とするポータブル試験装置、フィールド機器、バッテリ駆動の産業用機器に適用できます。

スマートコントロールパネル

スマートホーム制御システム、ビル管理デバイス、コンパクトな自動化インターフェイスに統合できます。

産業用携帯機器

モバイル診断ツール、ハンドヘルド測定システム、さまざまな温度で動作するユーティリティサービス機器に役立ちます。

輸送およびユーティリティ機器

動作温度範囲が広いため、このディスプレイは輸送関連の組み込み機器や現場に設置される電子システムに適しています。

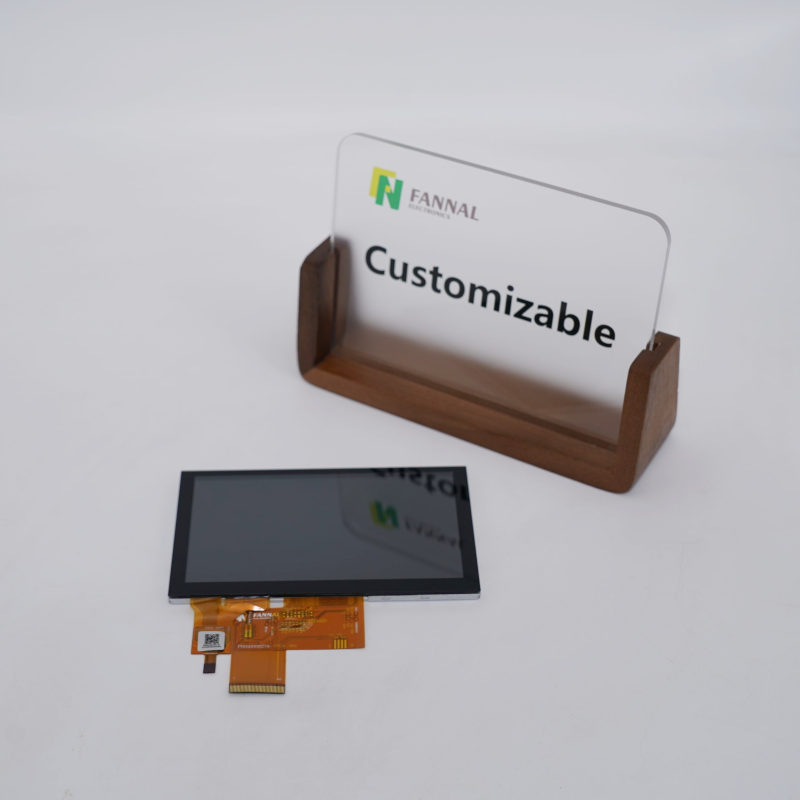

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

このディスプレイは屋外での使用に適していますか?

部分的に。 690 ニットの輝度は、明るい環境での可読性の向上に役立ちますが、モジュールは空気接着を使用しているため、直射日光の反射が視認性に影響を与える可能性があります。

RGB が依然として組み込みディスプレイで使用されているのはなぜですか?

RGB インターフェイスは、比較的直接的なディスプレイ制御を提供し、多くの MCU および組み込みプロセッサプラットフォームと互換性があるため、組み込みシステムでは依然として一般的です。

G+Gタッチ構造のメリットは何ですか？

G+G 構造は一般に、薄いフィルムベースのタッチ構造と比較して、表面剛性が向上し、耐久性が向上し、長期にわたる安定したパフォーマンスを実現します。

このディスプレイは低温環境でも動作できますか?

はい。このモジュールは、-20°C までの動作をサポートしているため、より幅広い環境条件にさらされる産業用およびポータブル機器に適しています。

オプティカルボンディングではなくエアボンディングを選択する理由は何ですか?

エアボンディングはモジュール全体のコストを削減し、メンテナンスや交換を簡素化する可能性があります。通常、オプティカルボンディングは、特に屋外または高湿度の用途において、より優れた光学性能を提供します。
