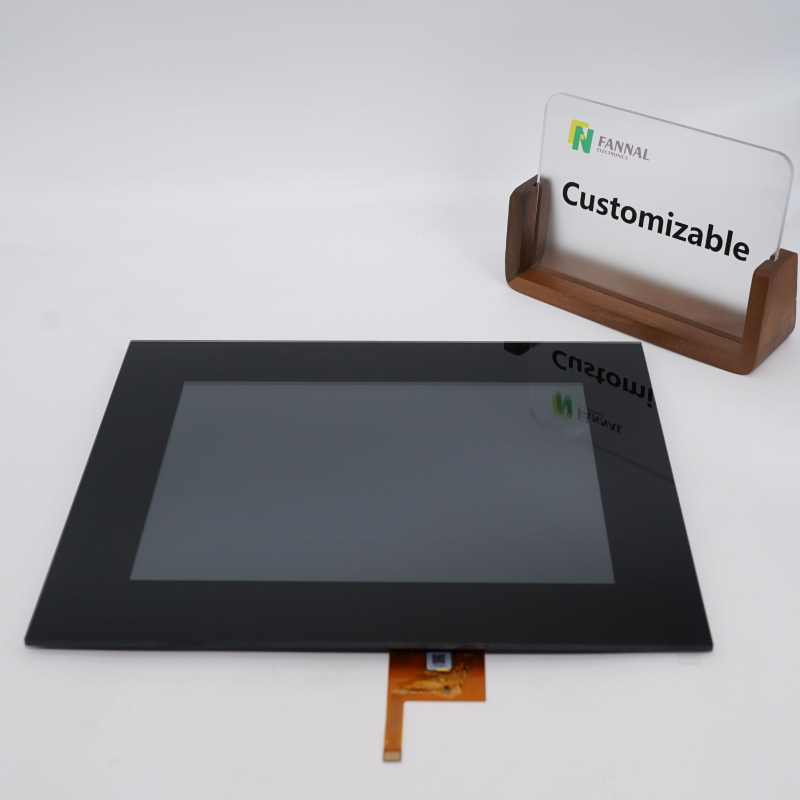

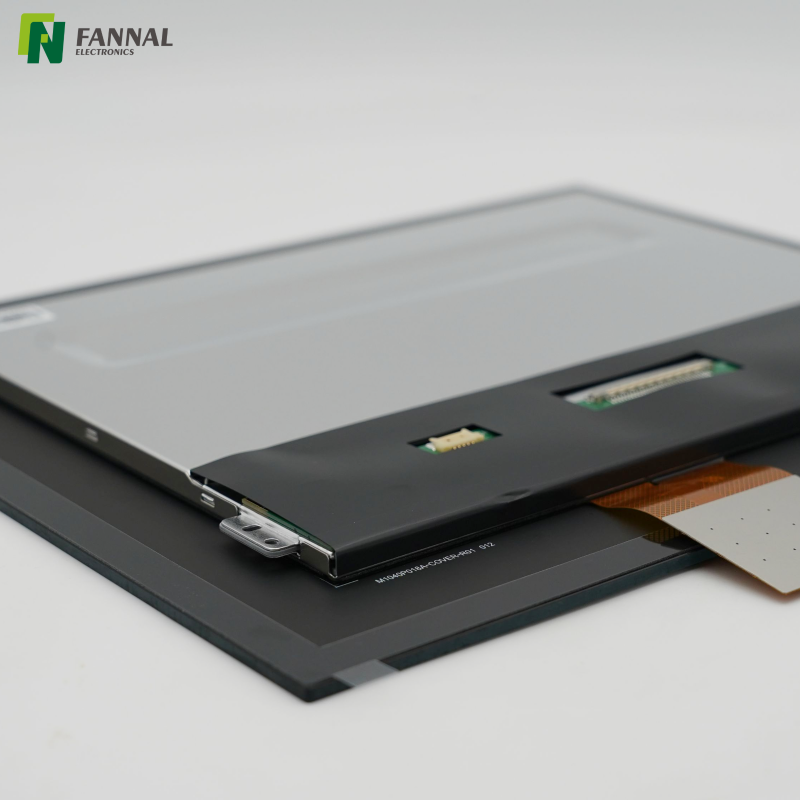

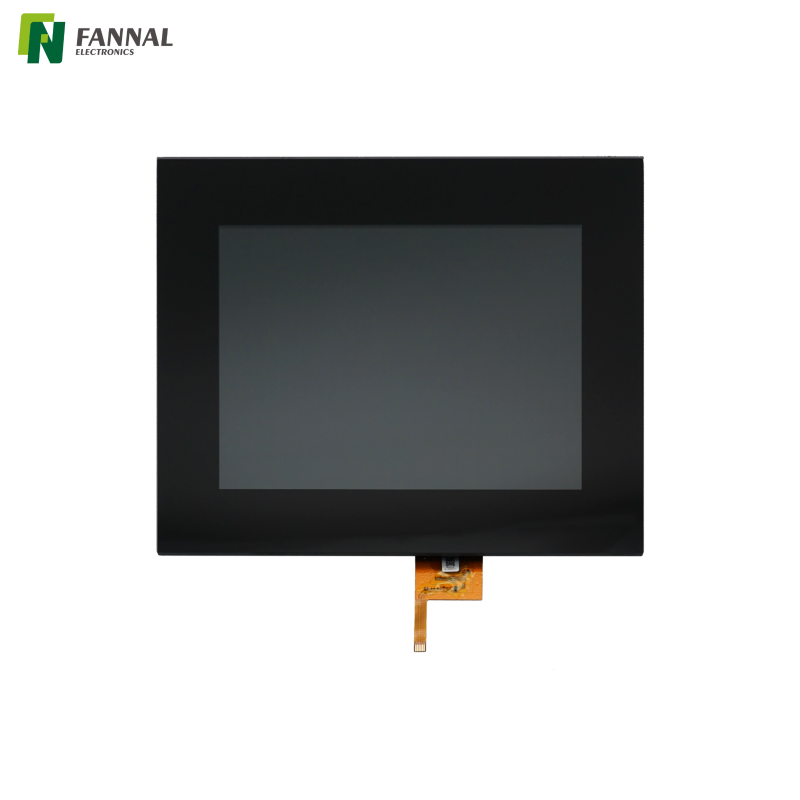

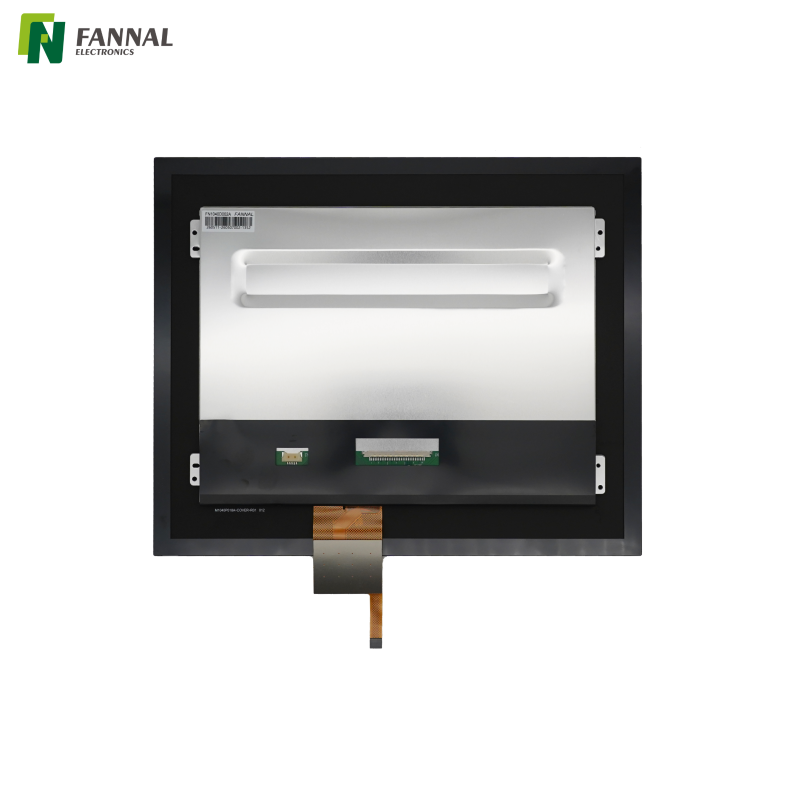

10.4 インチ工業用タッチディスプレイ | 1024×768 LVDS TFT、PCAP付き

この 10.4 インチタッチディスプレイは、1024×768 LVDS TFT パネルと、G+G 投影型静電容量式タッチスクリーンおよび IIC インターフェイスを組み合わせています。

モデル：
FN1040T018A
製品ブランド：
FANNAL
サイズ(インチ)：
10.4
od（mm）をカバーする：
282.9(H)×237(V)×10.94(T)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
インターフェイスを表示します：
LVDS
TP VA (mm)：
211.43(H)×158.82(V)
構造：
G+G
解決：
1024×768
明るさ（CD/m²）：
700

数量：
可用性ステータス:





問い合わせバスケットに追加

10.4インチ工業用タッチディスプレイ

製品機能

図面と仕様

アプリケーション

カスタマイズ

よくある質問

特徴

より高い周囲光環境向けの 700 ニトの明るさ

標準的な屋内ディスプレイと比較して、標準輝度 700 nitにより、周囲の光条件があまり制御されない工業作業場、輸送機器、半屋外の設置場所での可読性の向上に役立ちます。

産業機器向けの広温度設計

動作温度範囲が -20 °C ～ +70 °C であるため、このモジュールは季節的な温度変化や内部で発生する熱にさらされる産業環境により適しています。

化学強化ガラスを使用した G+G PCAP タッチスクリーン

ガラス-ガラス構造と 3.0 mm カバーレンズの組み合わせにより、より薄い民生用タッチ構造よりも優れた機械的耐久性が実現します。繰り返しの操作やフロントパネルの保護が必要な機器に適しています。

組み込み統合のための IIC タッチインターフェイス

IIC タッチインターフェイスは、ピン数の少ない通信と統合の簡素化が優先される組み込み Linux および ARM ベースのシステムで一般的に使用されます。

耐ノイズ性を向上させるシールドトラック設計

センサーにはシールドトラックが含まれており、電気的にノイズの多い環境でのタッチ干渉の問題を軽減できます。これは、ディスプレイがモーター、電源、または産業用制御ボードの近くに統合されている場合に、より重要になります。

コストと保守性に優れたエアボンディング構造

このモジュールはオプティカルボンディングの代わりにエアボンディングを使用しています。一般に光学接着は日光による可読性と結露耐性が向上しますが、空気接着はモジュール全体のコストを削減し、一部の機器設計では交換を簡素化する可能性があります。

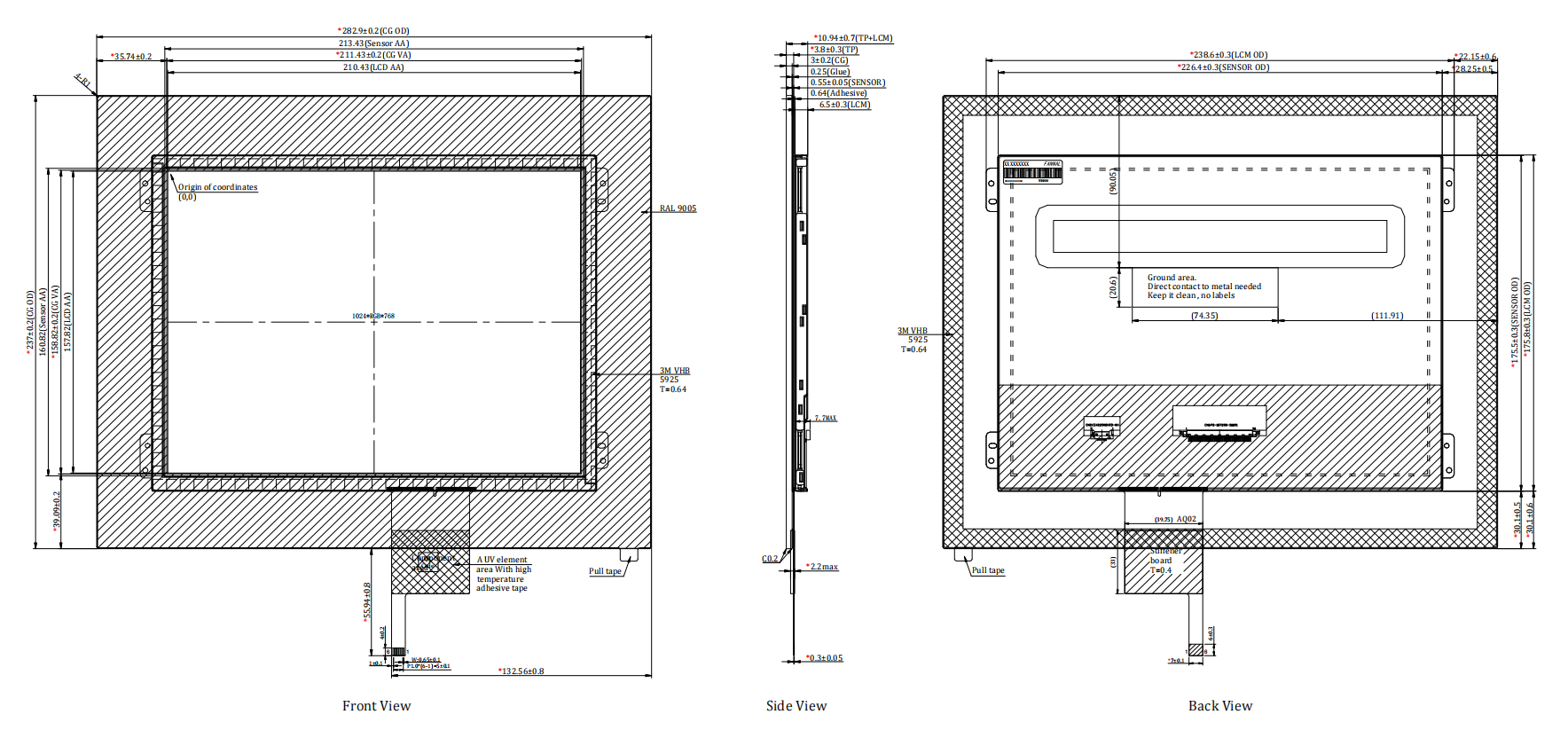

描画

仕様

アイテム/プロパティ	仕様/要件	ユニット
TPM アクティブサイズ / サイズ	10.4 (対角線)	インチ
TPM 外形サイズ	282.9(H)×237(V)×10.94(T)	mm
ビューエリア	211.43(H)×158.82(V)	mm
TFT解像度/解像度比	1024×768	-
TFT表面輝度	700 (標準) / 550 (最小)	$ ext{cd/m}^2$
TFTインターフェース	LVDS	-
TFTの電源	3.3	V
構造	G+G	-
カバーレンズの厚さ	3.0（化学強化）	mm
ガラスセンサーの厚さ	0.55	mm
センサーのパターン	ダイヤモンド	-
センサーのチャンネル	TX23・RX30	-
センサーのピッチ	6.99 * 7.11	-
センサーのXYギャップ	0.5	-
シールドトラック	はい	はい/いいえ
接着タイプ	エアボンディング	-
接着材	両面テープ	-
光・接触透過率	85%以上	-
タッチドライバーIC / タッチIC	ILI2520 (AQ03)	-
タッチ点数・タッチ数	5 (乾燥)	-
タッチモード	指	-
タッチインターフェース	IIC	-
IICアドレス	0x41	-
タッチの電源	5	V
表面硬度	7時間以上	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃
湿度	10%～90%	-
環境要件	RoHS	-
TFT 部品番号	FN1040D002A	個

アプリケーション

産業用HMIシステム

長期間の温度条件下でも安定したタッチ操作が必要なファクトリーオートメーションインターフェース、機械制御パネル、組み込みオペレーター端末に適しています。

医療および診断機器

信頼性の高いタッチ操作と長いライフサイクルのサポートが重要な医療分析装置、実験器具、監視システムに適用できます。

輸送およびモバイル機器

輝度と温度の仕様により、ディスプレイは交通ターミナル、多用途車両、およびより広範囲の環境変動にさらされる機器により適しています。

屋外または半屋外の機器

半屋外のキオスクや日陰の設置条件の産業機器で使用できます。直射日光にさらされる場合は、依然として光学接着が推奨される場合があります。

組み込み制御プラットフォーム

LVDS ディスプレイインターフェイスと IIC タッチ通信により、多くの産業用 SBC および組み込みコンピューティングプラットフォームとの統合が簡素化されます。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

このディスプレイは屋外用途に適していますか?

部分的に。 700 nits の輝度は標準的な屋内ディスプレイよりも高く、一部の半屋外環境をサポートできます。ただし、モジュールは空気接着を使用しているため、強い直射日光では依然として顕著な反射が発生する可能性があります。

なぜ光学接着ではなく空気接着が使用されるのですか?

エアボンディングはモジュールのコストを削減し、保守やパネルの交換を簡素化する可能性があります。オプティカルボンディングは一般に優れた光学性能を提供しますが、すべての産業用途にオプティカルボンディングが必要なわけではありません。

このディスプレイは寒い環境でも動作できますか?

はい。動作温度範囲が -20°C までなので、標準的な商用ディスプレイよりも低温の産業環境に適しています。

タッチセンサーのシールドトラックの利点は何ですか?

シールドトラックは、タッチパフォーマンスに影響を与える電磁干渉を軽減します。これにより、ディスプレイがスイッチング電源、モーター、または産業用制御電子機器の近くに設置されている場合の安定性が向上します。

1024×768は今でもよく使われているのでしょうか？

はい。 XGA 解像度は、既存のソフトウェアレイアウトやマザーボードプラットフォームが元々 4:3 表示形式を中心に設計されていた産業、医療、および組み込みシステムでは依然として一般的です。
