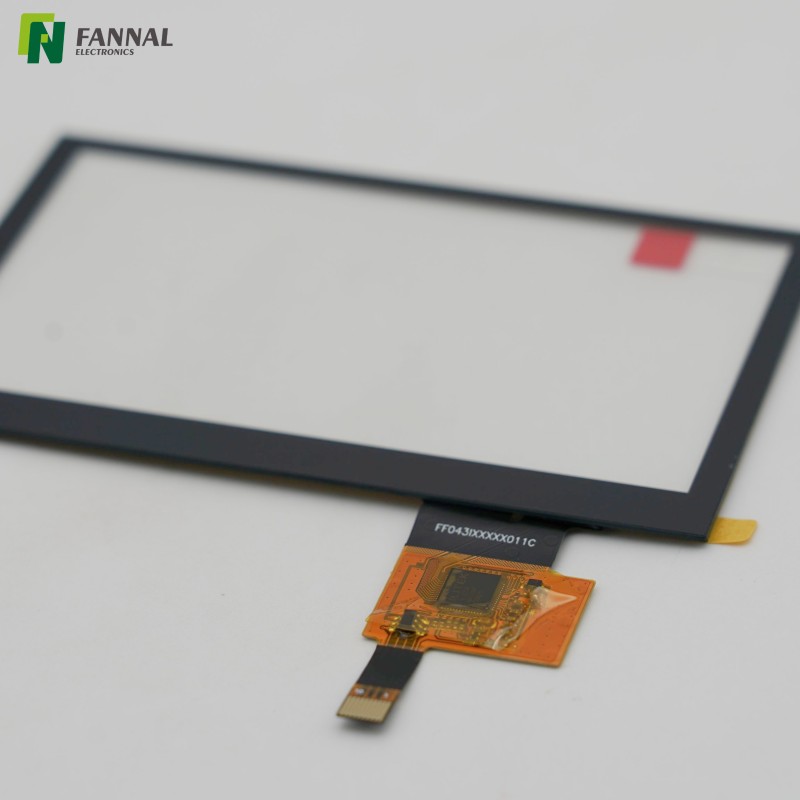

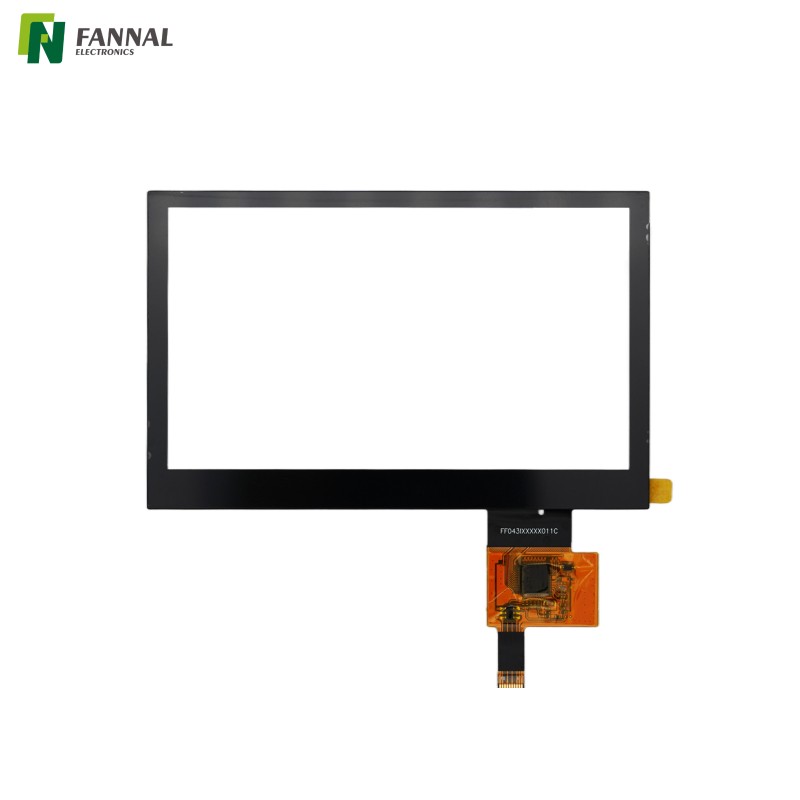

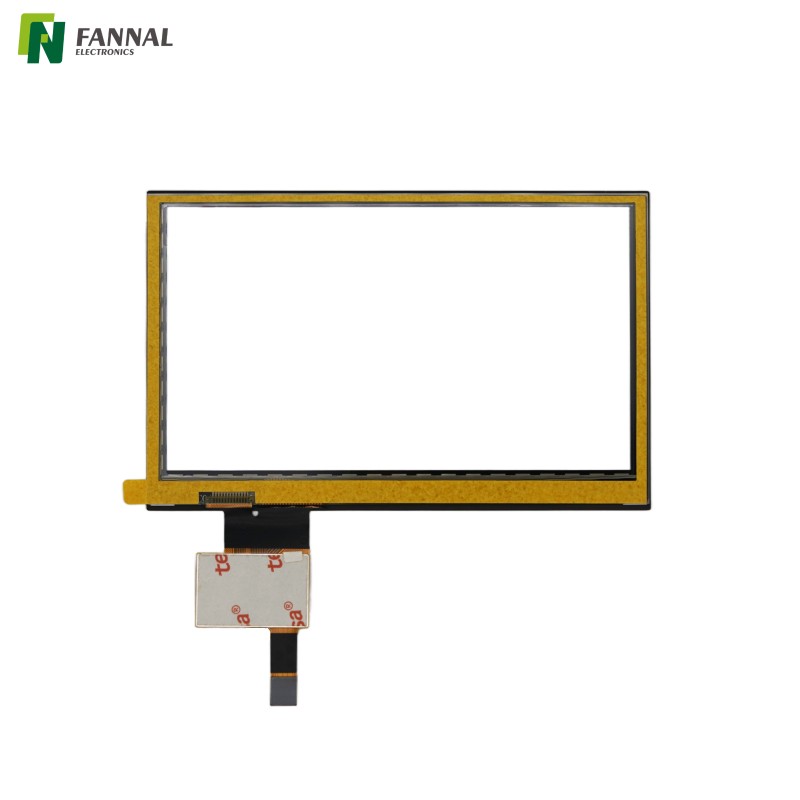

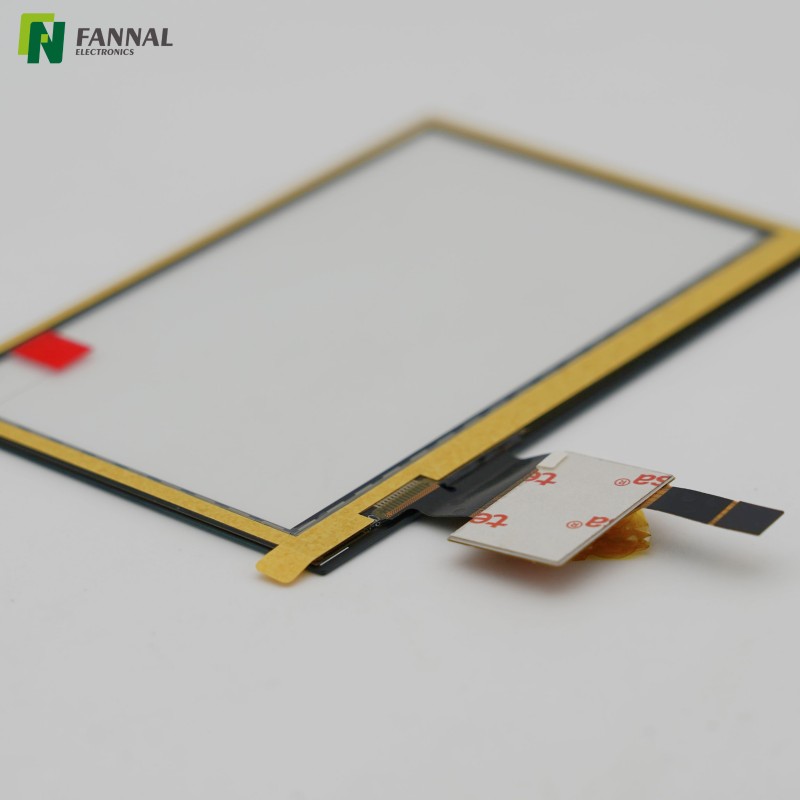

4.3インチPCAPタッチパネル | I2C 静電容量式タッチ スクリーン

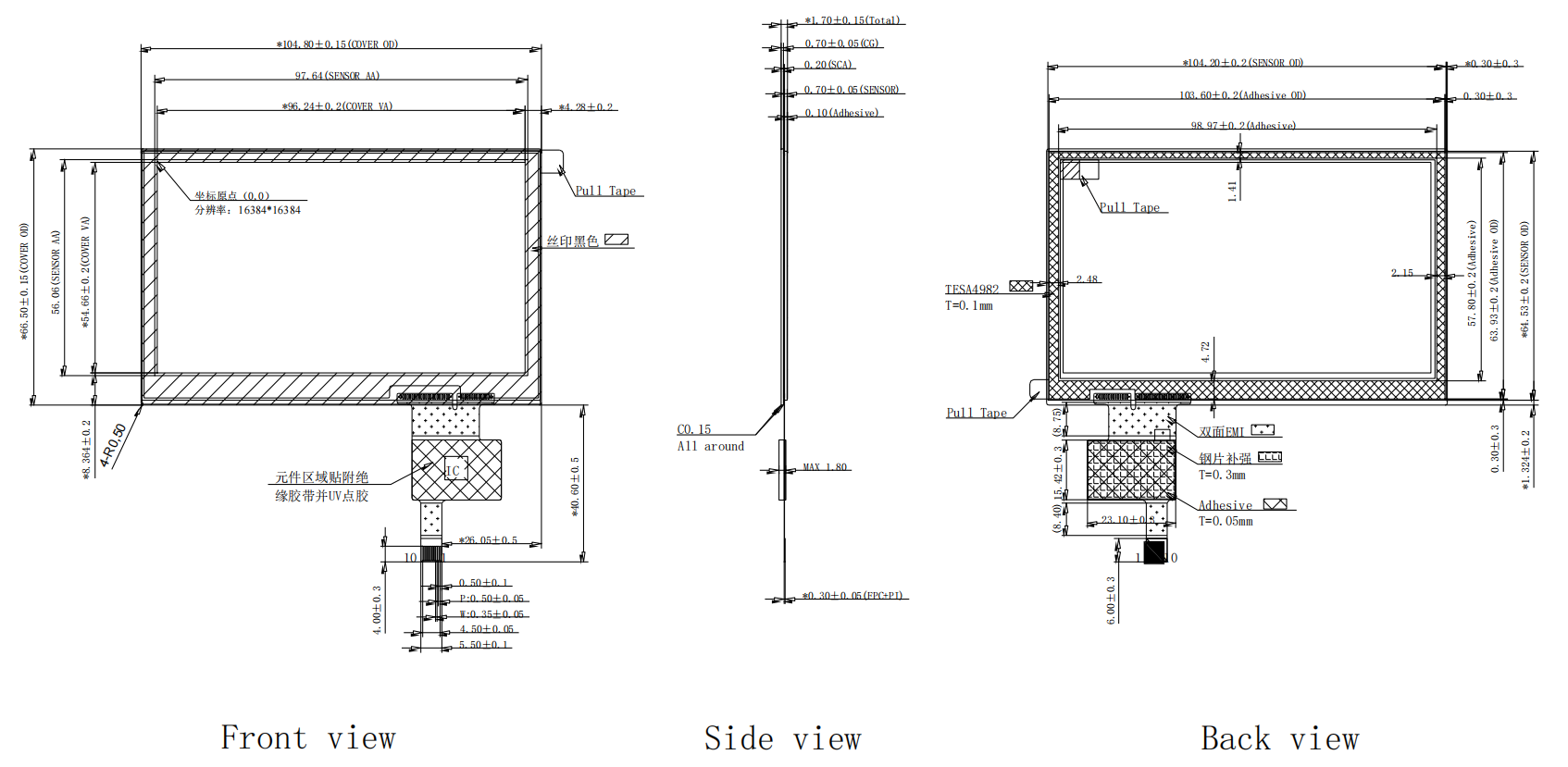

描画

仕様

アプリケーション

産業用HMIパネル

タッチ機能がメニュー選択、パラメータ調整、または機器制御に限定されているオペレータ インターフェイスに適しています。

医療機器

確実なタッチ操作と安定した環境性能が求められる医療機器への組み込みが可能です。

アクセス制御およびセキュリティ端末

多くの場合、ワンタッチ操作で十分なアクセス パネル、認証デバイス、訪問者管理システムに適用できます。

ビルディングオートメーション

壁に取り付けられたコントロール パネル、HVAC コントローラー、スマート ビルディング インターフェイスに適しています。

OEM組み込みデバイス

カスタム LCD とタッチ パネルを専用電子製品に統合するメーカー向けに設計されています。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

静電容量式タッチ パネルがサポートするタッチ ポイントが 1 つだけなのはなぜですか?

多くの工業製品はジェスチャー制御を必要としません。ワンタッチ操作はソフトウェア開発を簡素化し、不必要な入力の複雑さを軽減し、操作手順が固定された機器には多くの場合これで十分です。

このタッチパネルは別の LCD モジュールに貼り付けることができますか?

はい。スタンドアロンの投影型静電容量式タッチ パネルとして、通常は機械的寸法や光学要件に応じてさまざまな LCD と統合できます。

最終的なディスプレイの明るさは 85% の透明度で決まりますか?

いいえ。最終的な明るさは、LCD バックライトとディスプレイ アセンブリ全体の光透過率の両方に依存します。カバーガラスやオプティカルボンディングなどの追加レイヤーも結果に影響します。

利用可能なインターフェースは I2C だけですか?

この標準バージョンは I2C インターフェイスを使用します。コントローラーの選択とシステム要件に応じて、カスタマイズされたプロジェクトで他のインターフェイス オプションを使用できる場合があります。

タッチパネルのカスタマイズは可能ですか？

はい。多くの場合、プロジェクトの要件に応じて、カバー ガラスの厚さ、印刷、表面処理、FPC 配線、コネクタの種類、コントローラー構成をカスタマイズできます。
