ホームページ » 製品 » タッチディスプレイ » G+G PCAP タッチを備えた 12.1 インチ IPS 産業用タッチディスプレイ

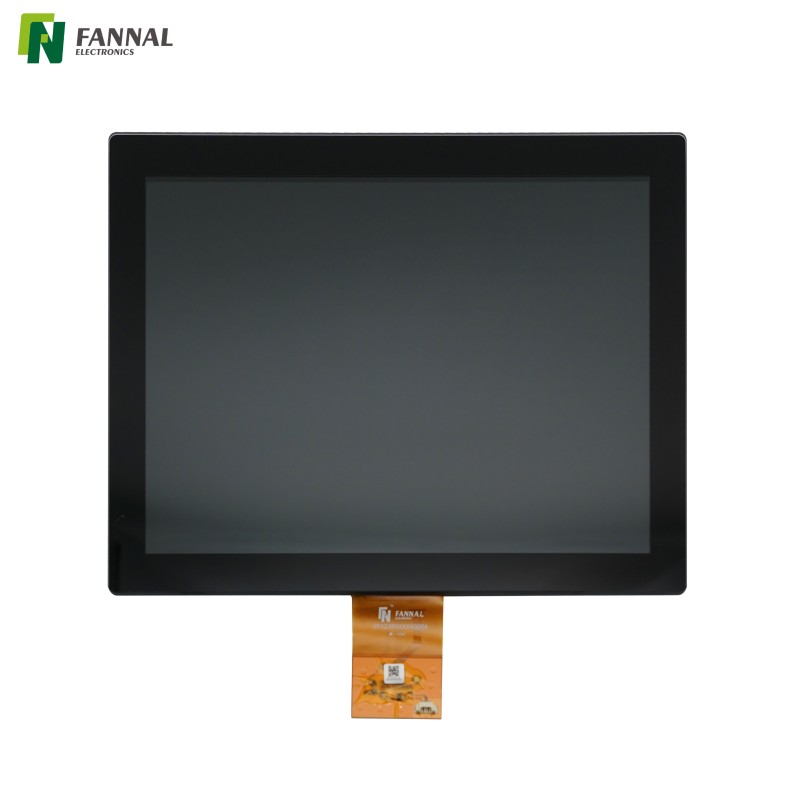

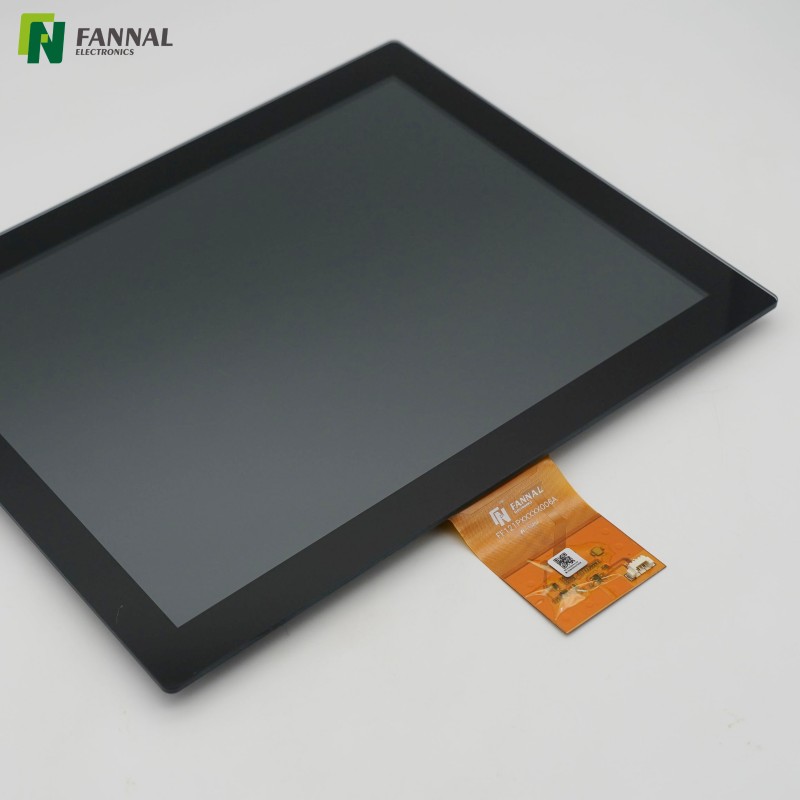

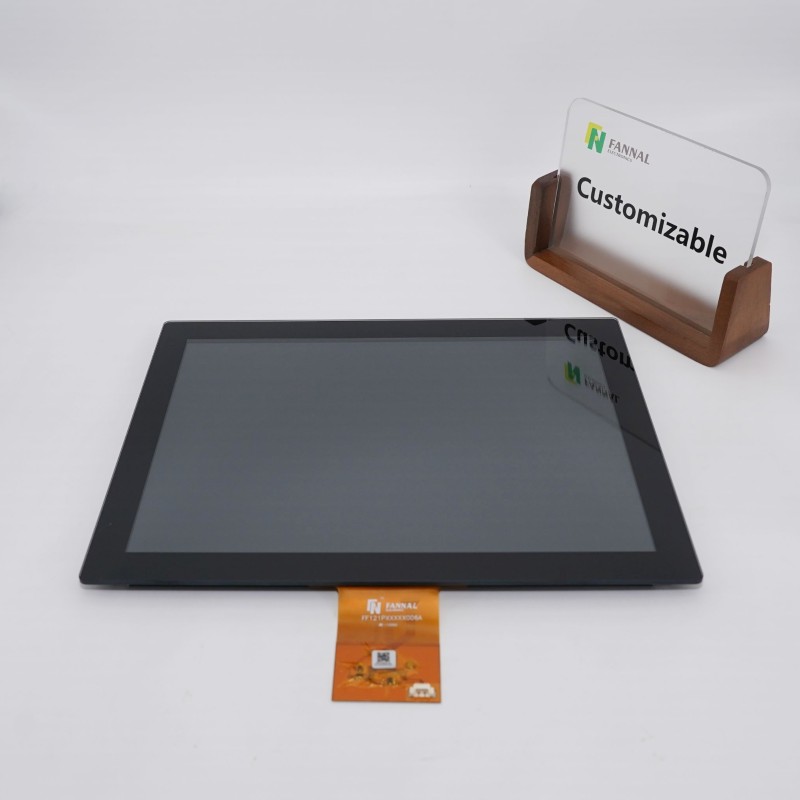

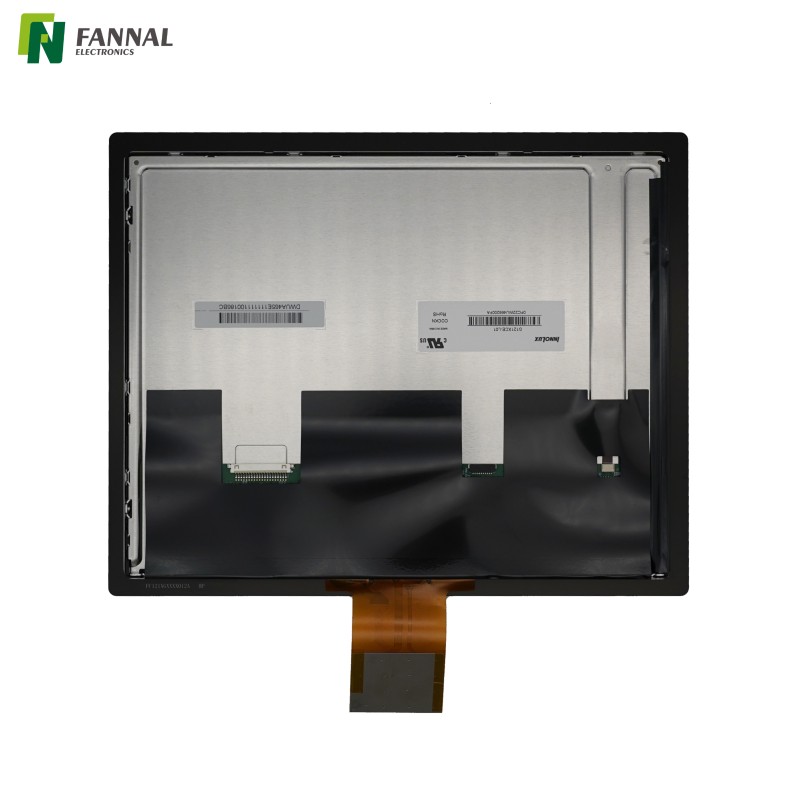

G+G PCAP タッチを備えた 12.1 インチ IPS 産業用タッチディスプレイ

USB 投影型静電容量式タッチスクリーン、XGA 解像度、幅広い動作温度サポートを備えた 12.1 インチ産業用タッチディスプレイ。 HMIシステム、医療機器、ファクトリーオートメーション、組み込み機器に適しています。

モデル：
FN121PGRGUL012A
製品ブランド：
FANNAL
サイズ(インチ)：
12.1
od（mm）をカバーする：
281.5*225*12.94
表示AA(mm)：
245.76*184.32
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
USB
インターフェイスを表示します：
LVDS
TP VA (mm)：
246.76(H)×185.32(V)
構造：
G+G
解決：
1024×768
方向：
全て
明るさ（CD/m²）：
510

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 12.1 インチタッチディスプレイは、1024×768 IPS TFT パネルと USB 投影型静電容量式タッチスクリーンを組み合わせています。典型的な 510 nits の TPM 輝度、広い視野角、-20°C ～ +70°C の動作温度範囲を備えており、長期信頼性が必要な産業用 HMI システム、医療機器、試験装置、組み込み制御アプリケーションに適しています。

特徴

広視野角のIPSパネル

IPS TFT パネルは全方向表示をサポートしており、オペレータがさまざまな位置からディスプレイを表示する場合でも画像の一貫性を維持できます。これは、医療機器、産業用制御システム、共有ユーザーインターフェイスにとって有益です。

510 ニットの標準的な TPM 輝度

TFT パネルは、最大 600 nits の標準輝度を提供します。投影型静電容量式タッチスクリーンと統合した後、完全な TPM は、タッチスクリーンの 85% の最小光透過率により、通常約 510 nits の明るさを実現します。

この値は、裸の LCD パネルではなく、完全なタッチディスプレイアセンブリの実際の光学性能を反映しています。

ライフサイクルの長いプラットフォーム向けの XGA 解像度

より高い解像度が広く利用可能になっていますが、既存のソフトウェア、コントローラーボード、および認証要件がプラットフォームの安定性と長期サポートを重視する産業機器や医療機器では、1024×768 が依然として一般的です。

USB PCAP タッチスクリーンと maXTouch コントローラー

このモジュールは Microchip maXTouch mxT1664T3 コントローラーを利用し、USB インターフェイス経由で最大 5 つのタッチポイントをサポートします。このアーキテクチャは、組み込みシステム、産業用 PC、医療機器で一般的に採用されています。

広い動作温度範囲

このモジュールは、-20 °C ～ +70 °C での動作と、-30 °C ～ +80 °C での保管をサポートしており、幅広い屋内産業環境に対応できます。

化学強化カバーガラス

3.0 mm の化学強化カバーガラスにより、良好な光学性能とタッチ応答性を維持しながら、耐久性と耐衝撃性が向上します。

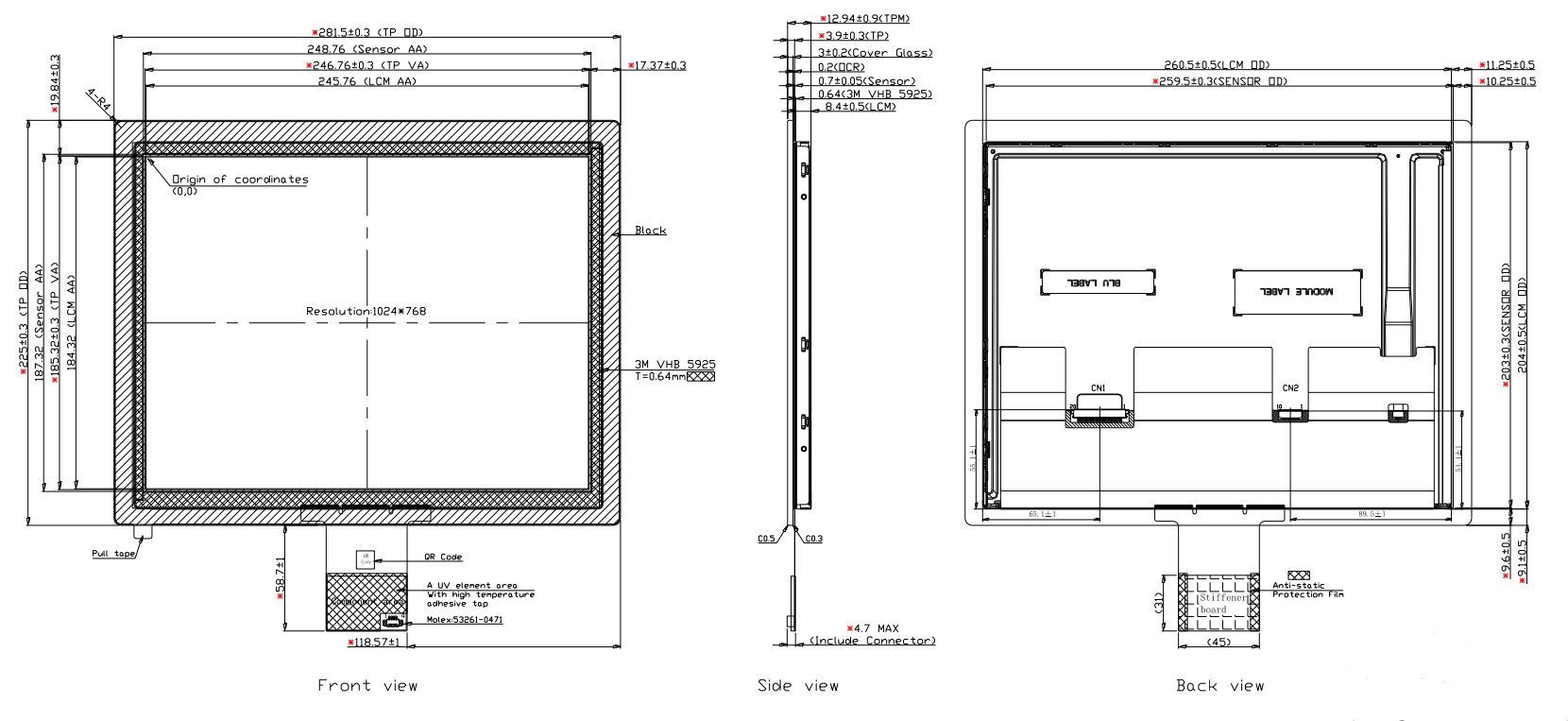

描画

仕様

**技術の特徴 CTP/LCM**
アイテム	仕様	単位・備考
構造	G+G	-
接着タイプ	エアボンディング	-
タッチIC	マイクロチップ	-
タッチ数	5	-
カバーレンズの厚さ	3.0	mm（化学強化）
ITOガラスの厚さ	0.7	mm
表面硬度	≥6時間	-
光透過率	85%以上	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃
TP+LCMの明るさ	510 (標準)、400 (最小)	cd/平方メートル

**TFT一般仕様（型名：G121XCE-L01）**
アイテム	仕様	単位・備考
画面サイズ	12.1 (対角線)	インチ
解決	1024(RGB)×768	ピクセル
表示モード	通常は黒です	-
寸法の概要	260.5(H)×204.0(V)×8.4(D)	mm(注1)
アクティブエリア	245.76(幅)×184.32(高さ)	mm
ピクセルピッチ	0.24(幅)×0.24(高さ)	mm
画素配置	RGB縦ストライプ	-
表示色	16.2M / 262K	色
見る方向	全て	時
インタフェース	1チャンネルLVDS	-
表面処理	アンチグレア、硬度3H	-
輝度、白	480(最小)、600(標準)	cd/平方メートル
重さ	490	g(注2)
消費電力	12.02	W（白模様）

注1： 表裏外形寸法の詳細は添付図面をご参照ください。

注 2: LCM 重量公差: ±5%。

**CTPの一般仕様**
アイテム	仕様	単位・備考
アクティブサイズ	12.1 (対角線)	インチ
外形サイズ	281.5(H)×225(V)×3.9(T)	mm
ビューエリア	246.76(H)×185.32(V)	mm
表面硬度	≥ 6H	-
表面処理	-	-
透明性	85%以上	-
ドライバーIC	マイクロチップ	-
検出点	5	-
タッチ操作	-	-
インタフェース	USB	-
IICアドレス	-	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃

アプリケーション

産業用HMIシステム

機械制御パネル、自動化機器、生産監視システム、オペレーターインターフェースに適しています。

医療機器

安定したタッチ操作を必要とする診断機器、実験室機器、患者監視システム、ヘルスケア機器に統合できます。

試験および測定機器

明確な視覚化と信頼性の高いタッチ操作が必要なオシロスコープ、アナライザー、検査システム、ポータブルテストプラットフォームに適用できます。

組み込み制御プラットフォーム

LVDS ディスプレイアーキテクチャを利用した組み込みコンピューティングシステム、産業用 PC、およびカスタム制御端末に役立ちます。

ビルディングオートメーションとエネルギー管理

長期安定稼働が求められる制御盤や監視端末、設備管理システムに最適です。

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

TPM の輝度が TFT パネルの輝度より低いのはなぜですか?

TFT パネルは、最大 600 nits の標準輝度を提供します。タッチスクリーン層を追加すると、全体的な光透過率が減少します。最小透過率 85% のタッチスクリーンを備えた完全な TPM は、標準輝度約 510 nit を実現します。

1024×768 の解像度が産業用機器で依然として使用されているのはなぜですか?

多くの産業および医療システムは、XGA 解像度を中心に設計されています。同じ解像度を維持すると、ソフトウェアの互換性、システムの検証、および長期的な製品サポートが簡素化されます。

IPS は産業用途に必要ですか?

いつもではありません。ただし、IPS テクノロジーを使用すると、ディスプレイを複数の角度から見たときの視認性を向上させることができます。これは、オペレーター端末、医療機器、共同作業環境で一般的です。

USB タッチインターフェイスを使用する利点は何ですか?

USB タッチコントローラーは、産業用 PC、組み込みコンピューター、Windows、Linux、および多くの ARM ベースのプラットフォームで広くサポートされており、ハードウェアの統合が簡素化されます。

エアボンディングはあらゆる用途に適していますか?

エアボンディングは産業機器で広く使用されており、モジュール全体のコストを削減できます。ただし、直射日光や高湿度にさらされるアプリケーションでは、コントラストを向上させ、内部反射を低減するために光学接着の恩恵を受ける可能性があります。
