Why choose a white cover lens instead of a black one?

White cover lenses are often selected to match the appearance requirements of medical devices, home appliances, and smart home products.

Does a white cover lens affect touch performance?

No. Touch performance depends primarily on sensor design, controller tuning, and system integration rather than cover lens color.

Is 10-point touch necessary for a 3.5 inch interface?

Many compact interfaces only require single-touch input, but additional touch points provide flexibility for gesture-based controls and future software development.

What are the advantages of COF construction?

COF design helps reduce module footprint and supports integration into products with limited internal space.

Can this touch panel be customized?

Yes. Cover lens color, printing, thickness, connector type, and mechanical dimensions can often be customized according to project requirements.

ホームページ » 製品 » 静電容量式タッチスクリーン » 3.5 インチ PCAP タッチパネル (ホワイトカバーレンズ付き) | G+G

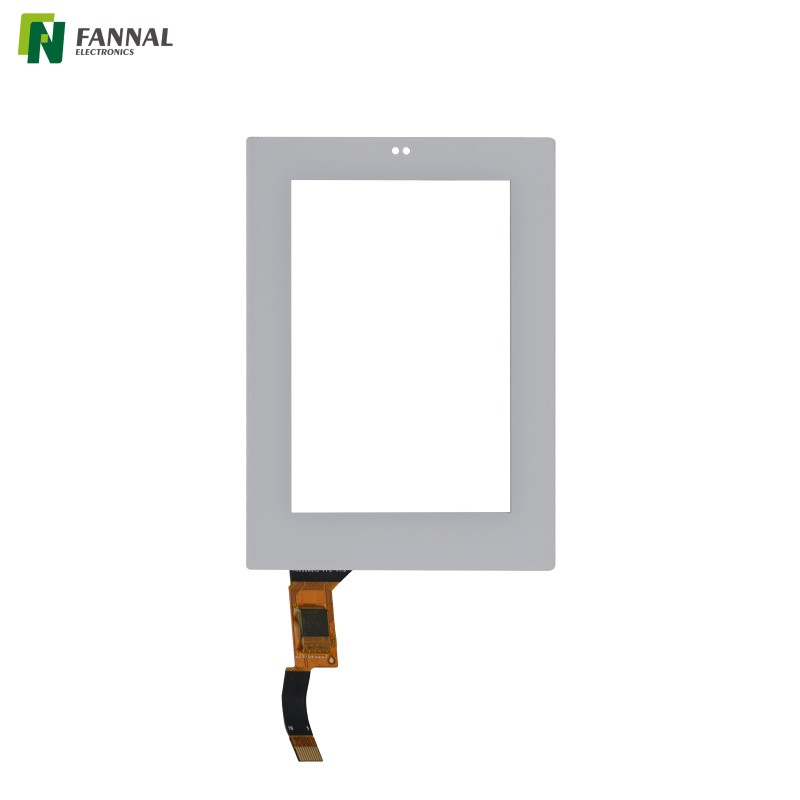

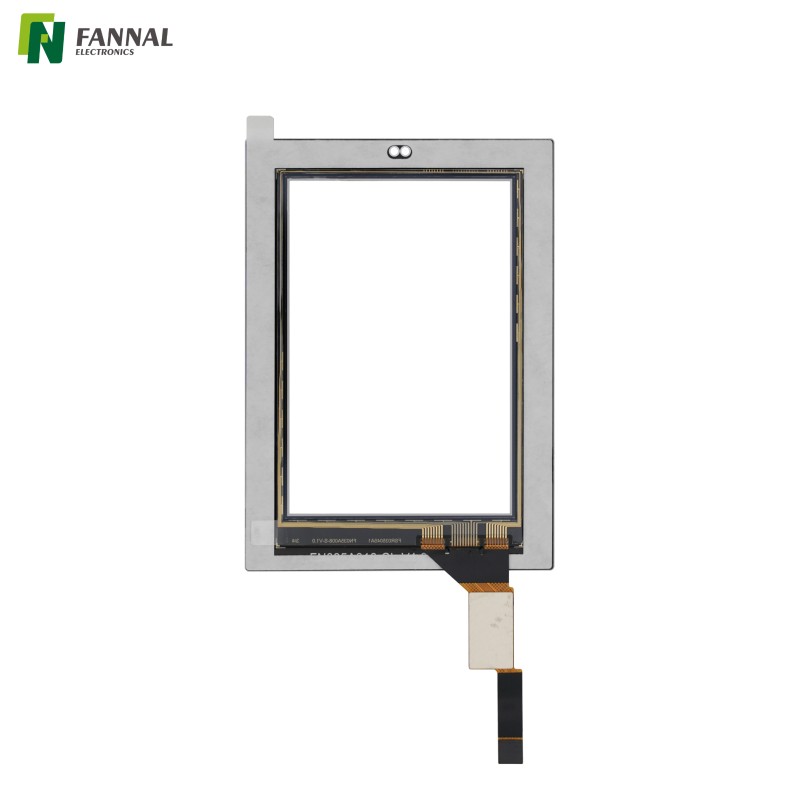

3.5 インチ PCAP タッチパネル (ホワイトカバーレンズ付き) | G+G

医療およびHMIアプリケーション向けの3.5インチ静電容量式タッチパネル

モデル：
FN035A016-V2.0
製品ブランド：
FANNAL
サイズ(インチ)：
3.5
od（mm）をカバーする：
68.7(H)×95.6(V)×1.98(D)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
TPインターフェイス：
IIC
TP VA (mm)：
48.96(H)×73.44(V)
構造：
G+G

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 3.5 インチ投影型静電容量式タッチパネルは、 G+G 構造と白いカバーレンズおよびコンパクトな COF 設計を組み合わせています。 I2C インターフェイスを介して最大 10 個のタッチポイントをサポートするため、外観とスペースの制約が両方とも重要な考慮事項となるハンドヘルドデバイス、医療機器、スマートホームコントロール、組み込み HMI アプリケーションに適しています。

特徴

製品設計の柔軟性を高める白いカバーレンズ

工業製品では黒色のカバーガラスが一般的ですが、タッチインターフェイスを製品全体のデザインと合わせる必要がある医療機器、家電、スマートコントロールパネルには白色のカバーレンズが選択されることがよくあります。通常、選択はタッチ性能ではなく工業デザインの要件によって決まります。

スペースに制約のある設計向けのコンパクトなフォームファクタ

外形サイズ 68.7 × 95.6 mm のこの 3.5 インチタッチパネルは、PCB スペースとフロントパネルの寸法が限られているポータブルデバイスやコンパクトな HMI に適しています。

長期安定性を実現するG+G構造

ガラス-ガラス構造により、フィルムベースの代替品と比較して、優れた寸法安定性と表面耐久性が得られます。これは、延長されたサービスライフサイクルにわたって動作することが予想される製品で一般的に使用されます。

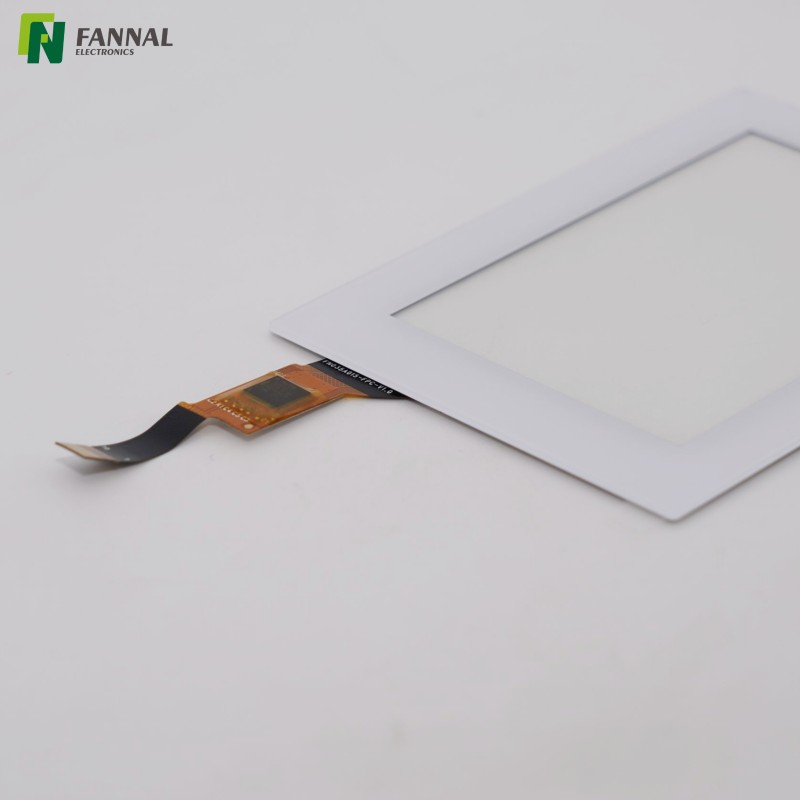

スリムな統合をサポートする COF 設計

チップオンフレックスアーキテクチャは、アセンブリ全体の設置面積を最小限に抑えるのに役立ち、内部スペースが限られているデバイスへの統合を簡素化できます。

10 ポイントの静電容量式タッチのサポート

タッチスクリーンは最大 10 個の同時タッチポイントをサポートします。多くの組み込みインターフェイスは主にシングルタッチ操作に依存していますが、追加のタッチ機能により、ジェスチャーベースの制御や将来のソフトウェア更新に柔軟性が提供されます。

幅広い環境条件に対応する設計

このタッチパネルは、-20 °C ～ +70 °C での動作と、-30 °C ～ +80 °C での保管をサポートしており、屋内および準工業用のさまざまな用途に対応できます。実際のシステムのパフォーマンスは、選択したディスプレイモジュールとエンクロージャの設計とともに評価する必要があります。

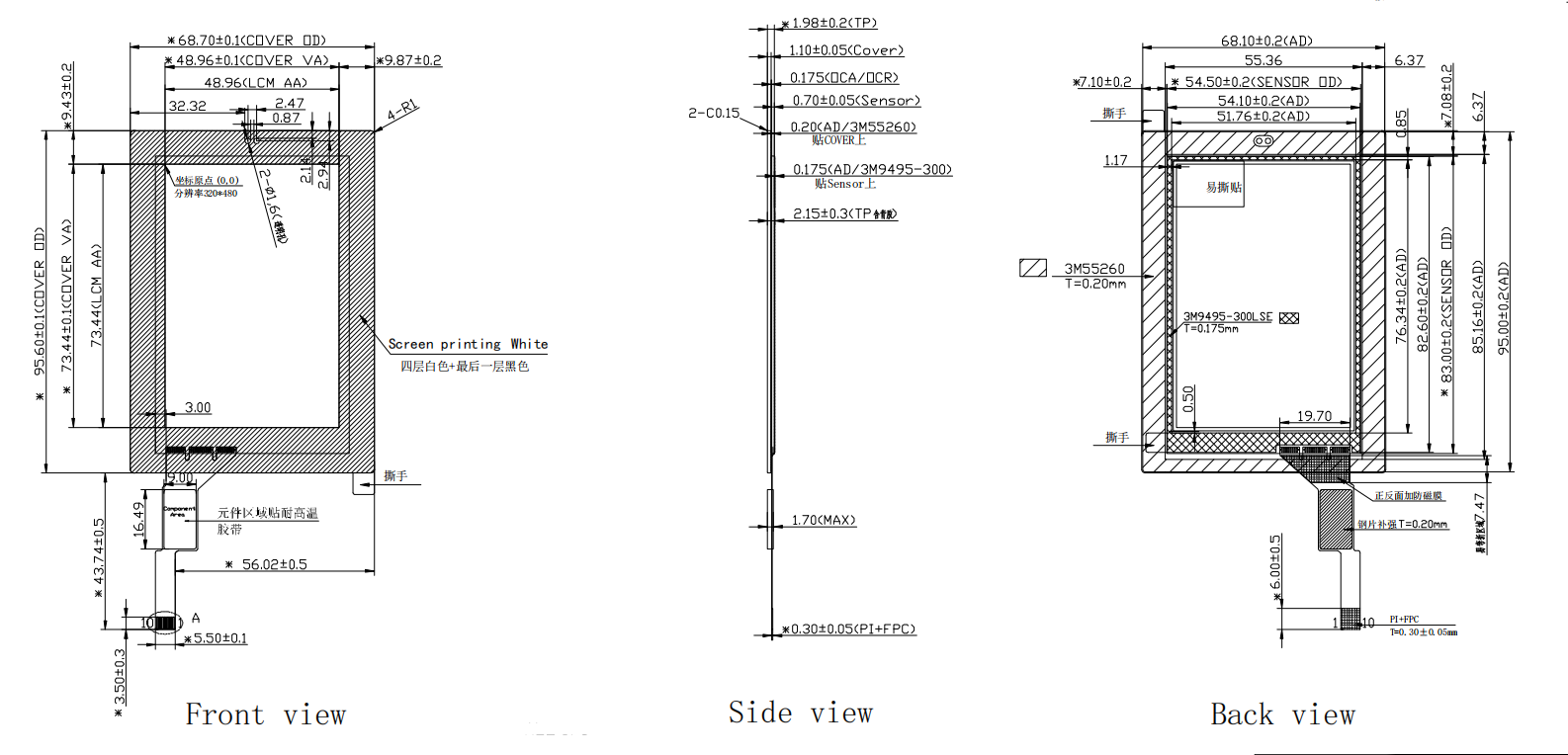

描画

仕様

アイテム	仕様	単位・備考
タッチパネルサイズ	3.5（対角線）	インチ
構造	CTP (G+G)	投影型容量性
外形寸法	68.7(H)×95.6(V)×1.98(D)	mm
ビューエリア	48.96(H)×73.44(V)	mm
カバーガラスの厚さ	1.10	mm
ITOガラスの厚さ	0.70	mm
表面硬度	7時間	-
光透過性・透明性	≥ 82%	-
ドライバーIC	CYTMA568-56LQI-44BB	-
検出点数・タッチ数	10	-
入力モード	指	-
コネクタ	COF	-
インタフェース	I2C (IIC)	-
電源	3.3	V
動作温度	-20～+70	℃
保管温度	-30～+80	℃
動作湿度	45%～90%	RH
保管湿度	5%～95%	RH (温度 > 65°C の場合、許容湿度 < 50% RH)

アプリケーション

医療機器

白いカバーレンズは、ポータブル診断装置、患者監視システム、実験器具などの医療機器の外観を引き立てます。

スマートホームコントロールパネル

サーモスタット、環境コントローラー、照明システム、および白いフロントパネルが好まれるその他のホームオートメーションインターフェイスに適しています。

ハンドヘルド機器

コンパクトなタッチインターフェースを必要とするポータブル試験装置、測定装置、フィールドサービスツールに適用できます。

家電製品

製品の美しさが全体的なデザインの重要な部分を占める高級家電製品のコントロールパネルに統合できます。

コンパクトな組み込みHMI

設置スペースが限られている小型産業用制御端末や組み込みシステムに役立ちます。

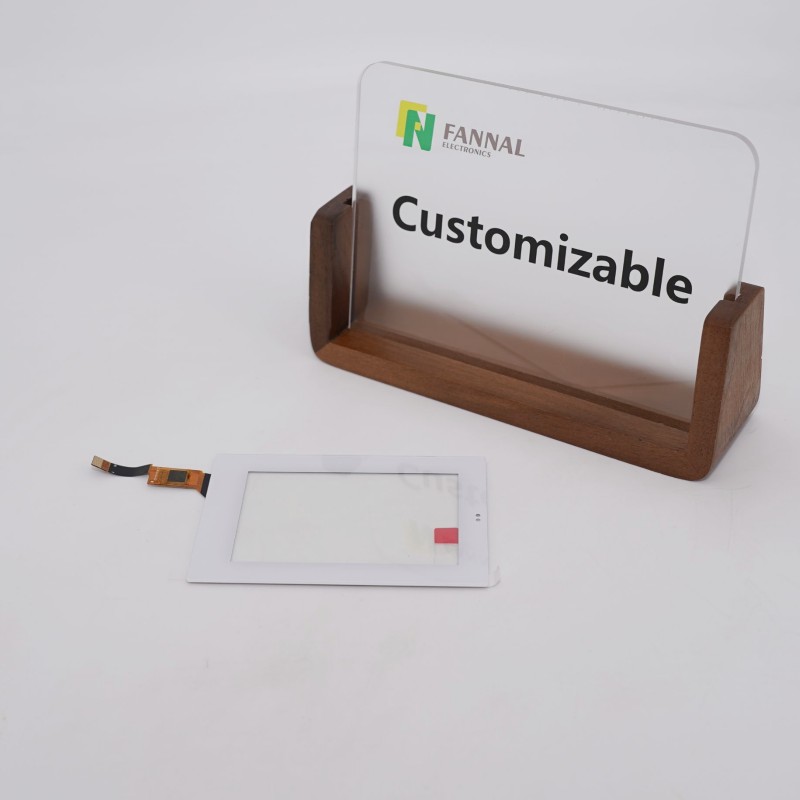

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

なぜ黒いカバーレンズではなく白いカバーレンズを選ぶのですか?

通常、決定は製品の外観と工業デザインの要件に基づいて行われます。白色のカバーガラスは、医療機器、家電製品、スマートホーム製品で一般的に使用されており、暗い色のフロントパネルが意図したデザイン言語に適合しない可能性があります。

白いカバーレンズはタッチ性能に影響しますか?

いいえ。タッチのパフォーマンスは主に、カバーレンズの色ではなく、センサーの設計、コントローラーの調整、全体的なタッチアーキテクチャによって決まります。

3.5インチディスプレイには10点タッチが必要ですか?

いつもではありません。多くの小型 HMI はシングルタッチ入力を使用します。ただし、追加のタッチポイントをサポートすることで、ジェスチャ制御と将来のソフトウェア開発の柔軟性が向上します。

COF構造の利点は何ですか?

COF テクノロジーは、モジュール全体の設置面積を削減し、より薄い製品設計をサポートするため、スペースに制約のあるアプリケーションで有益です。

このタッチパネルはカスタマイズできるのでしょうか？

はい。カバーレンズの色、印刷、厚さ、表面処理、コネクタの設計、機械的寸法は、多くの場合、特定の製品要件に合わせてカスタマイズされます。
