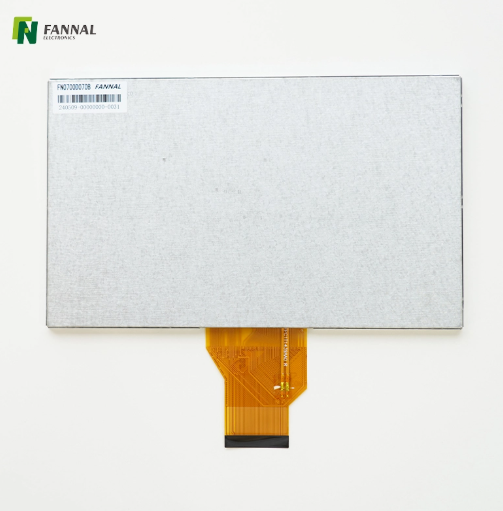

オプティカルボンディングにより IPS ディスプレイの可読性と耐久性がどのように向上するか

標準ディスプレイは、信頼性の高い環境では常に故障します。屋外での操作中にグレアにより重要なデータが消去されます。結露により画面が内側から曇ります。物理的衝撃に対する脆弱性により、現場オペレーターは危険にさらされます。エンジニアや製品マネージャーにとって、標準のエアギャップ スクリーンと オプティカル ボンディング IPS ディスプレイのどちらを選択するかは 、依然として重要な計算事項です。初期費用と現場の信頼性のバランスをとるハードウェアが必要です。

オプティカルボンディングソリューション を適用すると、 屈折エアギャップが完全に排除されます。このプロセスにより、コントラスト比が大幅に向上します。構造的な完全性が向上します。また、バックライトの消費電力を増加させることなく、タッチ精度を完璧に高めます。このガイドでは、光学接着の正確な仕組みを学びます。可読性と堅牢性を最大限に高める方法を検討します。また、さまざまな画面サイズでこれらのアップグレードを評価し、特定のプロジェクトに最適なパフォーマンスを確保する方法も説明します。

重要なポイント

• グレア低減: 内部反射を排除し、光損失を最大 90% 削減し、屋外での優れた可読性を実現します。

• 構造的堅牢性: 脆弱なエアギャップを光学グレードの樹脂で置き換え、衝撃を吸収し、埃や湿気の侵入を防ぎます。

• 視差の除去: 正確な入力に不可欠な、タッチ センサーが IPS パネルと完全に一致するようにします。

• 戦略的 ROI: ボンディングは初期単価が高くなりますが、ハードウェアの寿命を延ばすことで、産業、医療、海洋アプリケーションにおける長期的な出費を削減します。

メカニズム: 標準エアギャップと光学的ボンディング ソリューション

標準的な LCD では、カバー ガラスと IPS パネルの間にミリメートルスケールの空隙が残ります。この設計は、屋外または産業用機器にとって大きなビジネス上の問題を引き起こします。光はカバーガラスを通過し、空隙に入り、最終的にディスプレイ表面に到達する必要があります。ガラスと空気の屈折率は大きく異なります。ガラスの測定値は約 1.5 ですが、空気の測定値は 1.0 です。この突然の遷移により内部反射が発生します。ユーザーには、必要な重要なデータではなく、自分自身の反映が表示されます。

技術的な修正により、空気が完全に除去されます。メーカーは層の間に光学接着剤を注入します。通常、LOCA (液体光学的に透明な接着剤)、OCA (光学的に透明な接着テープ)、または工業用シリコーンを使用します。これらの接着剤は、ガラスと IPS パネルに一致する屈折率を持っています。彼らは隙間を完璧に埋めてくれます。ディスプレイは一本の連続した光路となります。光は反射せずに直進します。

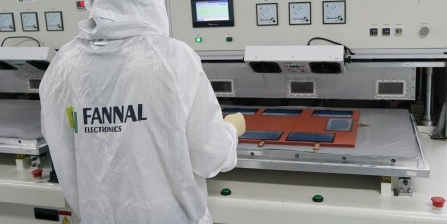

ただし、実際の実装では製造コストが高くなります。接着には厳格なクラス 100 のクリーンルーム環境が必要です。たった 1 つのほこりがパネル全体を台無しにします。硬化プロセスには正確な温度と UV 制御が必要です。ミスをするとムラが発生し、画面全体に黄色や曇った斑点が残ります。硬化が不十分な場合もマイクロバブルが発生します。これらの厳しい工場要件により、より高い単価が正当化されます。

バックライトの電力を増加させずに可読性を最大化

エンジニアは、可読性の問題を解決するために誤ってより高いニットを追求することがよくあります。実際には、コントラスト比は生の明るさよりもはるかに重要です。 1000 nits を出力するディスプレイは、周囲の太陽光が内側のガラス層で反射するとひどい見た目になります。高輝度は単純に高反射と競合します。高いコントラストにより、深い黒と鮮明な色がはっきりと残ります。

接着されていないディスプレイは積極的にユーザーと戦います。周囲の光を内部で反射し、画像を完全に洗い流します。バックライトを最大容量まで点灯できます。直射日光の下では画面がまだ曇って見えます。この反射の問題は、屋外環境の標準ハードウェアを悩ませます。

オプティカル ボンディング IPS ディスプレイは、 効率の方程式を完全に変えます。内部層間で光が反射するのを防ぎます。太陽光下での可読性が大幅に向上します。バックライトを点灯しなくても、鮮明な視認性を実現します。このアプローチには、証拠指向の二次的な利点がいくつかあります。

• 熱出力の低下: バックライトを 100% ではなく 50% で動作させると、発生する熱が大幅に減少します。

• バッテリー消費の削減: モバイル産業用タブレットは、1 回の充電でより長い時間動作します。

• LED の寿命の延長: バックライト コンポーネントは、低輝度で動作すると劣化が遅くなります。

• バックライトのにじみゼロ: 光学樹脂がエッジを密閉し、ベゼルの周囲から光が漏れるのを防ぎます。

産業用タッチディスプレイ向けに極めて高い耐久性を実現するエンジニアリング

標準的なガラスは強い衝撃を受けると割れてしまいます。ここでの誇張的な主張は避けなければなりません。光学接着剤はガラスを破壊できなくなるわけではありません。しかし、硬化した樹脂は信じられないほど効果的な衝撃吸収材として機能します。剛性の高いエアギャップ スクリーンは、鈍い力を壊れやすい LCD マトリックスに直接伝えます。接着されたスクリーンは、この衝撃エネルギーを柔軟な樹脂層全体に分散させます。さらに、樹脂には割れたガラスの破片も安全に含まれています。この飛散防止機構により、重大事故時の飛散物から作業者を守ります。

エアギャップディスプレイも温室効果の影響を受けます。急激な温度変動は直ちに問題を引き起こします。冷えたデバイスを湿気の多い製造工場に移動することを想像してください。エアギャップ内では即座に結露が発生します。画面が内側から曇ってしまいます。拭き取ることはできません。接着により水分やホコリがたまる空間を完全に排除します。内部コンポーネントは新品のままです。

当社はこの耐久性を特に過酷な環境に合わせて調整しています。このアップグレードはの必須要件として機能します。 、現場で導入される以下に対して指定する必要があります。 産業用タッチ ディスプレイ

1. 海上ナビゲーション システム: 絶え間ない塩霧と極度の太陽光にさらされています。

2. 軍事作戦用装備: 装置は装甲車両内の激しい振動に耐えます。

3. 重製造装置: 端末は、金属粉塵が充満する無条件の工場内に放置されています。

視差を排除して高精度タッチ インターフェイスを実現

視差はイライラする目の錯覚を引き起こします。画面上の特定のボタンを押します。機械は数ミリメートル離れたところであなたのタッチを記録します。これは、タッチ センサーがディスプレイ画像の上に物理的に配置されているために発生します。エアギャップにより視覚的な断絶が生じます。ユーザーが画面を斜めから見ると、それが特に顕著になります。

IPS パネルは、驚くべき 178 度の視野角を自然に提供します。残念ながら、エアギャップがあると、この大きな利点が無駄になってしまいます。横から見るとディスプレイの色が綺麗に見えるかも知れません。ただし、ユーザーが中心を見ない限り、タッチの精度は完全に失われます。 UX への影響により、オペレーターはイライラし、ワークフローが遅くなります。

視差の除去を変換が重要なユースケースに結び付けると、その真の価値が明らかになります。医療診断には絶対的な精度が必要です。看護師は、誤ってカルテを読み間違えたり、間違ったバイタルトグルを押したりすることができません。重機のオペレーターは厚い保護手袋を着用します。事故を防ぐためには、正確かつ即時のタッチ反応に依存しています。正確なデータ入力により、コストのかかる操作上のエラーが防止されます。センサーを IPS パネルに完全に配置すると、これらの問題は即座に解決されます。

拡張性とサイジング: 7 インチから 13.3 インチの接着型 IPS タッチ ディスプレイ

製造の現実がハードウェア戦略を決定します。スクリーンサイズが大きくなるにつれて、オプティカルボンディングは指数関数的に困難になります。表面積が大きいほど、気泡が閉じ込められやすくなります。硬化不良が増加します。工場レベルでは歩留まりが大幅に低下します。このスケーリングの課題により、大型の接着ディスプレイは著しく高価になります。

コンパクトな統合は製造のスイートスポットを表します。 7 インチの接着 IPS タッチ ディスプレイは、 コストとパフォーマンスのバランスを完璧に保ちます。工場の歩留まり率は依然として非常に高いです。エンジニアはこれらのパネルをハンドヘルド産業用スキャナにシームレスに統合します。スマート ホーム コントロール パネルは、優れた美観を実現するためにこれらを利用しています。自動車の計器クラスターは、ダッシュボードの眩しさのない視認性を実現するためにこれらの製品を利用しています。

中規模の複雑さには、さまざまなエンジニアリング材料が必要です。 13.3 インチの接着 IPS タッチ ディスプレイ には、より厳密な制御が必要です。これらは小売店の POS システムを強化します。これらは、頑丈なラップトップやモバイル医療カートの主要なインターフェイスとして機能します。エンジニアはここで特定の接着剤の考慮事項を評価する必要があります。ガラスカバーレンズと IPS パネルは熱により異なる速度で膨張します。標準 LOCA のような硬質接着剤は、この熱膨張応力下で亀裂が発生します。エンジニアは、より大きな表面用にシリコーン接着剤を指定します。シリコンは柔軟性を保ちます。 IPS パネルを引き裂くことなく、熱せん断応力を吸収します。

評価基準: ROI はプロジェクトにとって正当なものですか?

コミットする前に、プロジェクトの透明性のある評価を提供します。絆にはお金がかかります。常に必要なわけではありません。気候が管理され、環境に優しい屋内環境であれば、その割増料金が正当化されることはほとんどありません。快適な小売店向けにセルフ チェックアウト キオスクを設計する場合、エアギャップ スクリーンは問題なく機能します。そこではコストが主な要因となります。

この候補リストのロジック マトリックスを使用して、機能を結果にマッピングします。

論理的に次のステップに進みます。正確な環境 IP 要件を接着材料の仕様と照らし合わせてマッピングします。推測しないでください。専門のディスプレイ エンジニアリング チームとの相談を予約してください。 CAD 設計をレビューしてもらいます。環境仕様書を監査してもらい、必要な正確な接着剤配合を推奨してもらいます。

結論

オプティカルボンディング IPS ディスプレイは、単なる表面的なアップグレードではありません。これは、過酷で一か八かの環境に機能的に必要不可欠なものとして機能します。カバーガラスとLCDを単一の統合ブロックに統合します。これにより、内部反射が除去され、内部の曇りが防止され、トラック内でのタッチ視差が停止します。

これらのコンポーネントを調達するときは、懐疑的な考え方を維持してください。製造元を常に徹底的に精査してください。クリーンルームの基準を確認してください。特に長期にわたる紫外線による黄ばみをカバーする、明確な接着剤保証を要求します。劣悪な素材は、強い日光の下ではすぐに劣化します。

今すぐハードウェア設計に取り組んでください。実際の照明条件下でテストするには、接着サンプルユニットをリクエストしてください。技術データシートをダウンロードして光学性能を比較してください。エンジニアリングの専門家に連絡して、お客様の住宅設計に完全に合わせたカスタム統合の見積もりを確保してください。

よくある質問

Q: OCA、LOCA、シリコーンオプティカルボンディングの違いは何ですか?

A: OCA は、小型のフラット スクリーンに使用される光学的に透明なテープです。 LOCA は UV 光で硬化する液体接着剤で、中程度のディスプレイの凹凸のあるベゼルを埋めるのに最適です。シリコーンは柔軟性があり、耐紫外線性の高いゲルです。工業用大型スクリーンには、熱膨張応力を効果的に吸収し、ひび割れすることなくシリコーンを使用しています。

Q: オプティカルボンディングはディスプレイガラスの破損を防ぎますか?

A: いいえ、標準のガラスを破壊できなくなるわけではありません。ただし、衝撃を吸収することで全体的な耐衝撃性が大幅に向上します。ガラスが割れた場合でも、接着剤が鋭利な破片をしっかりと保持します。この飛散防止効果により、事故時の怪我からユーザーを守ります。

Q: 光学接着は既存の非接着ディスプレイに適用できますか?

A: 技術的には可能ですが、それはお勧めしません。アフターマーケットの接着を適用すると、粉塵汚染や微小気泡の大きなリスクが生じます。最終組み立ての前に工場レベルでオプティカルボンディングを実行することを強くお勧めします。これにより、クリーンルーム基準が確保され、歩留まりが制御されます。

Q: オプティカルボンディングは IPS パネルの視野角にどのような影響を与えますか?

A: IPS パネル本来の 178 度の視野角を維持し、強化します。標準的なエアギャップにより、横から見たときにエッジのぎらつきや視差の歪みが生じます。結合により、この屈折歪みは完全に除去されます。どの角度から見ても完璧な色の鮮明さとタッチ精度が得られます。
