標準の消費者グレードの画面を過酷な環境に導入すると、運用上の惨事に終わることがよくあります。ハードウェア エンジニアは、屋外キオスクの標準画面を使用するときに、フィールドでの極端な故障率に頻繁に直面します。自動車クラスターと産業用制御も、これらの制限の下で大きな影響を受けます。これらの繰り返しの失敗は、急速な可読性の損失と望ましくない保証請求に直接つながります。顧客は最終製品に対する信頼をすぐに失います。

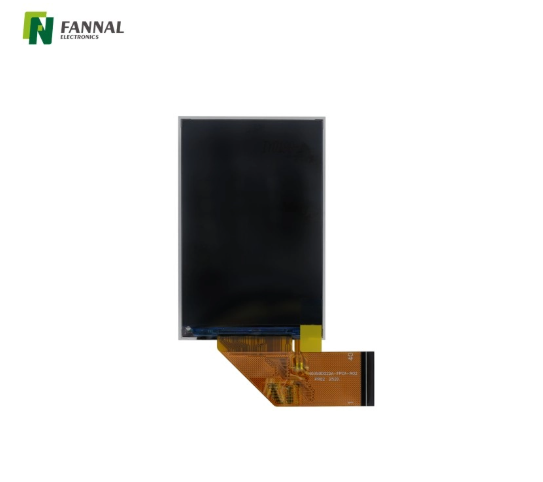

真の 広温度 IPS ディスプレイは、 この現実を完全に変えます。それは専門的なエンジニアリングと高度な材料科学に依存しています。これらのパネルは、過酷な熱ストレス下での液晶の凍結、等方性ブラックアウト、色反転を積極的に防ぎます。
この記事では、ハードウェア エンジニアと調達チーム向けに、厳密に客観的な仕様主導のフレームワークを提供します。信頼性の高い幅広い温度対応ディスプレイを評価し、候補者リストに掲載する方法をご案内します。詳細な仕様を効果的に解析する方法を学びます。最終的には、過酷な極限環境にも耐えられるパネルを自信を持って選択できるようになります。
標準的な LCD は、極端な温度では液体の粘度変化や等方性転移により故障します。広範囲温度モジュールは、特殊な LC 流体と耐久性のある偏光子を利用して、通常 -30°C ～ +85°C で動作します。
IPS (In-Plane Switching) パネルは、広い視野角で色精度とコントラスト比を維持するため、過酷な環境において TN および VA パネルに比べて明確な利点を保持します。
仕様書は、「動作温度」と「保管温度」の間の差、および熱衝撃試験への準拠について精査する必要があります。
フォームファクターの問題: 標準化された工業用サイズ (10.25 インチや 10.3 インチのウルトラワイド フォーマットなど) は、多くの場合、サプライ チェーンの安定性と寿命を向上させます。
寒さは標準的な液晶モジュールに分子レベルで大きな影響を与えます。氷点下の温度では、パネル内の流体の粘度が増加します。この粘度の高い流体により、結晶の応答時間が大幅に遅くなります。ユーザーは、画面上の移動オブジェクトの後に深刻なゴースト アーティファクトが発生していることに気づくでしょう。ユーザー インターフェイスの更新が遅いと、コマンドを入力しようとする機械オペレータがすぐにイライラしてしまいます。周囲温度が十分に低くなると、液晶は完全に凍結します。フリーズしたパネルは更新を停止し、現場ではまったく役に立たなくなります。凍結した液体がわずかに膨張するため、ディスプレイが永久的な機械的損傷を受ける可能性もあります。
高熱は、ディスプレイ モジュールにまったく異なる破壊的な力をもたらします。極度の熱は、屋外の筐体に当たる直射日光から発生することがよくあります。換気されていない工業用ケーシング内に閉じ込められた熱も、内部温度を急速に上昇させます。この強い熱負荷により、液晶が沸点に達します。分子は制御不能に等方性状態に移行します。この相変化が起こると、組織化された液晶構造が崩壊します。画面が完全に黒くなるか暗くなり、さらに多くの日射を吸収します。エンジニアはこの現象を「等方性ブラックアウト」と呼んでいます。ピーク稼働時間中にディスプレイがまったく読めなくなります。
ディスプレイの故障は、液晶ガラス自体だけにとどまりません。極端な環境では、複数の内部コンポーネントが同時に攻撃されます。標準的な市販の偏光子は、強い日射を受けると歪み、泡が発生します。ディスプレイ層を一緒に保持している接着剤は、熱サイクル下で簡単に剥離する可能性があります。さらに、標準的な LED バックライトは、長期間にわたって高い熱負荷にさらされると急速に劣化します。極端な条件下での生存を保証するには、シャーシやフレックス ケーブルを含むアセンブリ全体を評価する必要があります。ディスプレイの堅牢性は、最も弱い内部コンポーネントによって決まります。
TN (Twisted Nematic) パネルと VA (Vertical Alignment) パネルは、低価格商業市場を支配しています。しかし、彼らは過酷な産業環境で非常に苦労しています。 IPS テクノロジーは、物理的および熱的ストレス下でも構造の配置をより適切に維持します。 TN パネルは、垂直視野角で重大な色反転が発生します。スクリーンは正面から見るときれいに見えても、下から見ると完全に色褪せて見えることがあります。 VA パネルは、中心から外して見るとコントラストが大幅に変化することがよくあります。 IPS は、重要なデータを事実上どの角度からでも読み取り可能な状態に保ちます。では、正確な軸外の情報に大きく依存します 産業用ディスプレイ設定 。オペレーターが重機の前に完全に中央に立つことはほとんどありません。
熱ストレスも、画面領域全体の色の忠実度を脅かします。ここでは、正確な分子の位置合わせが IPS テクノロジーに大きな利点をもたらします。環境の熱が上昇または下降しても、カラーシフトに積極的に抵抗します。 TN パネルは、温度の上限または下限に近づくと色の精度が急速に失われます。色が歪み、重要なアラートや警告インジケーターが消えてしまいます。 IPS は、セーフティ クリティカルなインターフェイスが、落ち着いたオレンジや茶色ではなく、真の赤として表示されることを保証します。この精度により、現場でのコストのかかる操作ミスを防ぐことができます。
エンジニアは、さまざまな種類のパネルの消費電力についてよく疑問を抱きます。多くの人は、IPS は本質的に TN の代替品よりもはるかに多くの電力を消費すると考えています。歴史的に、従来の IPS 設計では、高密度のピクセル構造に光を送り込むために、より強力なバックライトが必要でした。現在、最新の 広温度 TFT LCD モジュールは、高度に最適化された開口率を利用しています。これらの最新のパネルは、熱出力と明るさのバランスを効率的にとります。利用可能な熱バジェットやバッテリー容量を圧迫することなく、素晴らしいビジュアルを提供します。
以下は、さまざまなパネル技術が厳しい環境要因にどのように対応するかを示す簡潔な比較です。設計の初期段階でパネルのタイプを議論する場合は、このリファレンスを使用してください。
過酷な環境におけるパネル技術のパフォーマンス
特徴 | TNパネル | VAパネル | IPSパネル |
|---|---|---|---|
視野角の安定性 | 不良 (重度の垂直方向の色反転) | 中程度 (コントラストが中心からずれている) | 優れた (あらゆる角度から一貫して) |
色の忠実度 (熱ストレス) | 低め（すぐに落ちます） | 中程度（わずかなずれ） | 高（正確な色合いを維持） |
構造調整 | 圧力や熱に弱い | 適度に安定 | 熱負荷に対して非常に堅牢 |
標準的な工業用動作しきい値は通常、-20°C ～ +70°C の範囲です。極端な自動車用途では、-30°C ～ +85°C の拡張範囲が必要です。動作温度は、デバイスが安全に電源をオンにして正常に機能できる正確な温度を決定します。この範囲外で動作すると保証が無効になり、パフォーマンスが直ちに低下することが保証されます。
指定された保管温度定格も厳密に検査する必要があります。保管限界は通常、より広い範囲に及び、多くの場合 -40 °C から +90 °C までとなります。エアコンのない車内や屋外のキオスク内では、デバイスの電源が長時間オフのままになることがよくあります。これらの休止期間中の過熱は、目に見えない内部調整を破壊します。部品表のコンポーネントを承認する前に、これらの数値を厳密に確認してください。
屋外の広温度パネルは、周囲のまぶしさに対処するために非常に高い明るさを必要とします。日光下で十分に読み取れるようにするには、通常、1000 nits 以上の輝度が必要です。テキストの明瞭さを最適化するには、高輝度と高コントラスト比を密接に組み合わせる必要があります。ただし、動作時の熱により、安全なバックライト駆動電流の最大値が厳しく制限されます。周囲の熱が高い中で LED を強く押しすぎると、蛍光体がすぐに破壊されます。適切な熱放散設計により、バックライト アセンブリが致命的な焼損から保護されます。
フォームファクターは、アプリケーションの適合性と全体的なユーザーエクスペリエンスに劇的な影響を与えます。広いアスペクト比にわたってインターフェイスを拡張することは、最新のコントロール レイアウトに完全に適合します。たとえば、 10.25 インチのワイド温度 IPS LCDを使用すると 、最新の自動車の計器クラスタに美しく適合します。工場の現場や重機の制御ステーションでは、 HMI パネルにこれらのストレッチ レイアウトとバー タイプのレイアウトは、ダッシュボードの垂直スペースを無駄にすることなく、重要なデータ ストリームを効率的に表示します。 10.3 インチのワイド温度 IPS TFT が採用されることがよくあります。
極端な環境では、従来のエアギャップボンディングよりもオプティカルボンディングを強くお勧めします。エアギャップにより、タッチパネルとその下にある LCD の間に周囲の湿気が集まります。急激な温度変化により、この閉じ込められた水分が瞬時に凝縮して水滴になります。結露により画面が曇り、ユーザーの視界が完全に妨げられます。オプティカルボンディングは、特殊な光学樹脂でこの隙間を完全に埋めます。この加工により内部の曇りを防ぎ、耐衝撃性が飛躍的に向上します。
ディスプレイは、現実世界のシナリオにおける極端な温度変化に耐える必要があります。熱衝撃試験は、この特定の生存能力を客観的に検証します。エンジニアは、環境検証フェーズ中にモジュールを急速サイクルチャンバーに置きます。パネルを-30°Cの極寒の環境から灼熱の+80°Cのチャンバーにわずか数分で移動させる可能性があります。急速な熱膨張と収縮により、すべての内部コンポーネントに大きなストレスがかかります。高品質のモジュールは、接着剤が破損したり、繊細なマイクロ接続が切断されたりすることなく、このテストに合格します。
高温高湿 (HTHH) 認証により、現場での長期耐久性が証明されています。標準的な信頼性プロトコルでは、多くの場合、デバイスは 85% の相対湿度で 85°C に加熱されます。テスターはこの過酷な条件を 500 時間以上継続的に維持します。この長時間の暴露により、偏光子と内部エッジ シーラントの化学的完全性が検証されます。これにより、熱帯や高湿度の工業気候においてパネルが早期に劣化することがなくなります。
高温環境は多くの場合、重工業機械のすぐそばに存在します。自動車分野でも、局所的に大量の電磁ノイズが発生します。したがって、これらの重要な展開では、EMI/EMC 準拠は厳密に交渉の余地がありません。堅牢なシールドにより、敏感なディスプレイ ドライバー IC を外部信号の干渉から保護します。クリーンなシールド設計により、ランダムな画面のちらつき、幻覚タッチ、またはタッチ コントローラーの完全な故障を防ぎます。
適切なハードウェアを調達するには、高度に構造化された証拠に基づいたアプローチが必要です。この段階的なフレームワークに従って、サプライ チェーンのオプションを客観的に評価します。
極端な環境を定義する: デバイスの導入に関する絶対的な最悪のシナリオを計画します。熱モデルに直接太陽負荷の計算を含めます。日射により、エンクロージャ内部の温度は周囲の空気より簡単に 20°C 高くなります。
BOM (部品表) を検証する: 選択したメーカーに確実な証拠を要求します。真の産業グレードのコンポーネントを全面的に使用していることを確認します。 LC 液、バックライト、FPC ケーブル、およびドライバー IC はすべて、一致する温度定格を備えている必要があります。
ライフサイクルと EOL ポリシーの評価: 産業用および自動車用の設計には、複数年の寿命が必要です。消費者向けパネルはあまりにも早くサポート終了 (EOL) になってしまいます。ベンダーが 3 ～ 5 年間の確実な可用性保証を提供していることを確認してください。これにより、信じられないほどコストのかかるライフサイクル中期の再設計が防止されます。
チャンバーテスト用のプロトタイプをリクエストする: 社内の環境チャンバー検証を絶対に回避しないでください。設計サイクルの早い段階でサンプルを入手するようにチームにアドバイスしてください。大量生産を開始する前に、加速寿命テストを厳密に実行します。
幅広い温度に対応するモジュールを指定することは、信頼性に対する重要な先行投資を意味します。大量の現場リコールや深刻なブランド損傷など、壊滅的な下流コストを防ぎます。
熱衝撃やMTBF測定基準を含む、透明性のある環境試験データを提供するベンダーを優先します。
内部の結露を完全に排除するために、屋外スクリーンには常に光学接着を義務付けてください。
電源が供給されていない状態でも確実に存続できるように、動作範囲とは別に保管温度の制限を確認してください。
安全な長期可用性により、ハードウェア サプライ チェーンを早期に保護することが保証されます。
今すぐハードウェア設計プロセスの次のステップに進みましょう。最終候補に残ったパネルの詳細な仕様シートをダウンロードしてください。アプリケーション エンジニアに直接連絡して、技術図面をリクエストし、次の厳しい展開に向けたカスタマイズされたサンプル テストについて話し合ってください。
A: 標準的な産業用ディスプレイは通常、-20°C ～ +70°C の範囲で快適に動作します。極端な環境や自動車グレードの導入の場合、要件はさらに厳しくなります。これらの高度なモジュールは通常、-30 °C から +85 °C までの幅広い動作範囲をサポートします。
A: 特殊な液晶液自体はそれほど多くの電力を消費しません。ただし、広範囲の温度に対応するディスプレイには、屋外での視認性を高めるために高輝度のバックライトが必要になることがよくあります。この強化された照明により全体の電力消費が増加し、ハードウェアを保護するために適切な熱管理が必要になります。
A: ストレージの制限を超えると、デバイスの電源がオフのままであっても、回復不能な物理的損傷が発生する危険があります。標準的な故障には、偏光子の急速な劣化や接着剤のガス放出が含まれます。また、ディスプレイに永久的な液晶構造の故障が発生し、完全に役に立たなくなる可能性もあります。
A: はい、ただし、このアプローチでは機械的にかなりの複雑さが生じ、余分な大きさが生じます。ファンまたはヒーターを追加すると、エンクロージャ内に新たな障害点が生じます。ネイティブの Wide-temp モジュールを使用すると、一般に、エンジニアリング設計において信頼性が高く、スペース効率が高く、エレガントであることがわかります。
