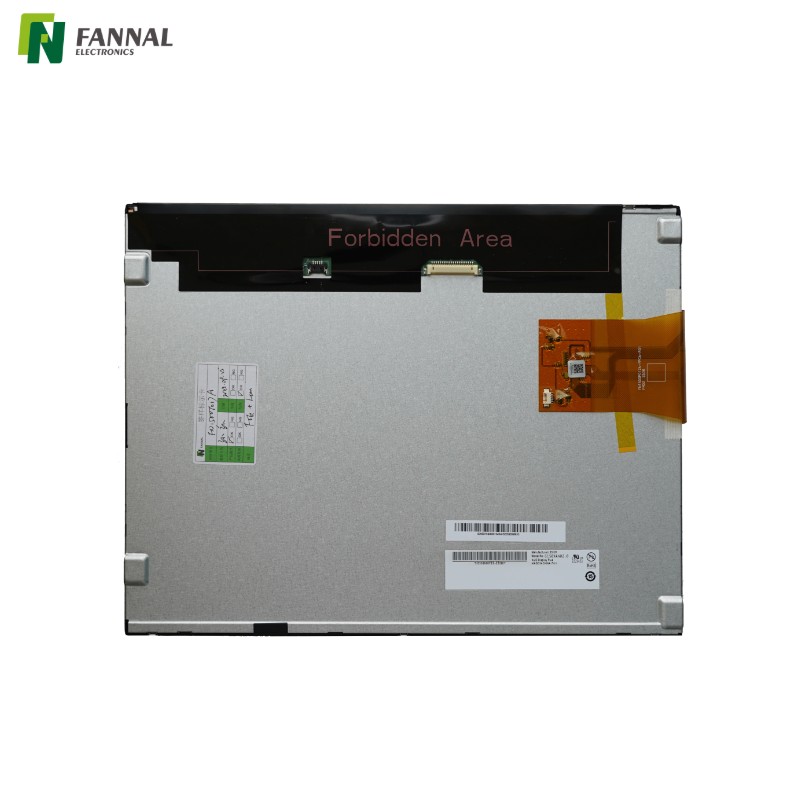

オプティカルボンディングによる優れた視覚的鮮明さ
15 インチ XGA (1024*768) 解像度ディスプレイを統合したこのモジュールは、 OCR (Optical Clear Resident) 光学接着 技術を利用しています。タッチセンサーとTFTパネル間のエアギャップをなくすことで、内部反射を大幅に低減し、コントラストを高め、 88%という驚異的な光透過率を確保し、 鮮明でシャープなビジュアルを実現します。
産業グレードの幅広い温度耐性
ミッションクリティカルな信頼性を実現するように設計されたこのモジュールは、 -30°C ~ 85°C の 広い動作温度範囲をサポートします。凍てつく屋外環境や高温の産業工場の床に導入された場合でも、安定したパフォーマンスと一貫した表示ロジックを維持します。
高性能マルチタッチインターフェース
Microchip mXT1664T3コントローラー を搭載した 静電容量式タッチ システムは、最大 10 点のマルチタッチをサポートします。 TX32 /RX42 センサー チャネルは 高感度と精度を提供し、プロフェッショナルなヒューマン マシン インターフェイス (HMI) アプリケーション向けに最適化されています。
堅牢で耐久性のある構造
このモジュールは、 センサー厚 1.1 mm の 化学 強化カバー ガラスを備えており、耐衝撃性と表面耐久性が強化されています。 に完全に準拠しており RoHS 2.0およびREACH環境基準 、世界市場の厳しい材料要件を満たしています。
合理化された産業統合
シームレスなシステム互換性を実現するように設計されたこのモジュールは、ビデオ信号用の標準 LVDS インターフェイスと タッチ制御用の3.3V TFT と 5.0V タッチ電源を備えており、幅広い組み込み制御システムや産業用 PC アーキテクチャに簡単に統合できます。 プラグアンドプレイ USB インターフェイスを利用します。

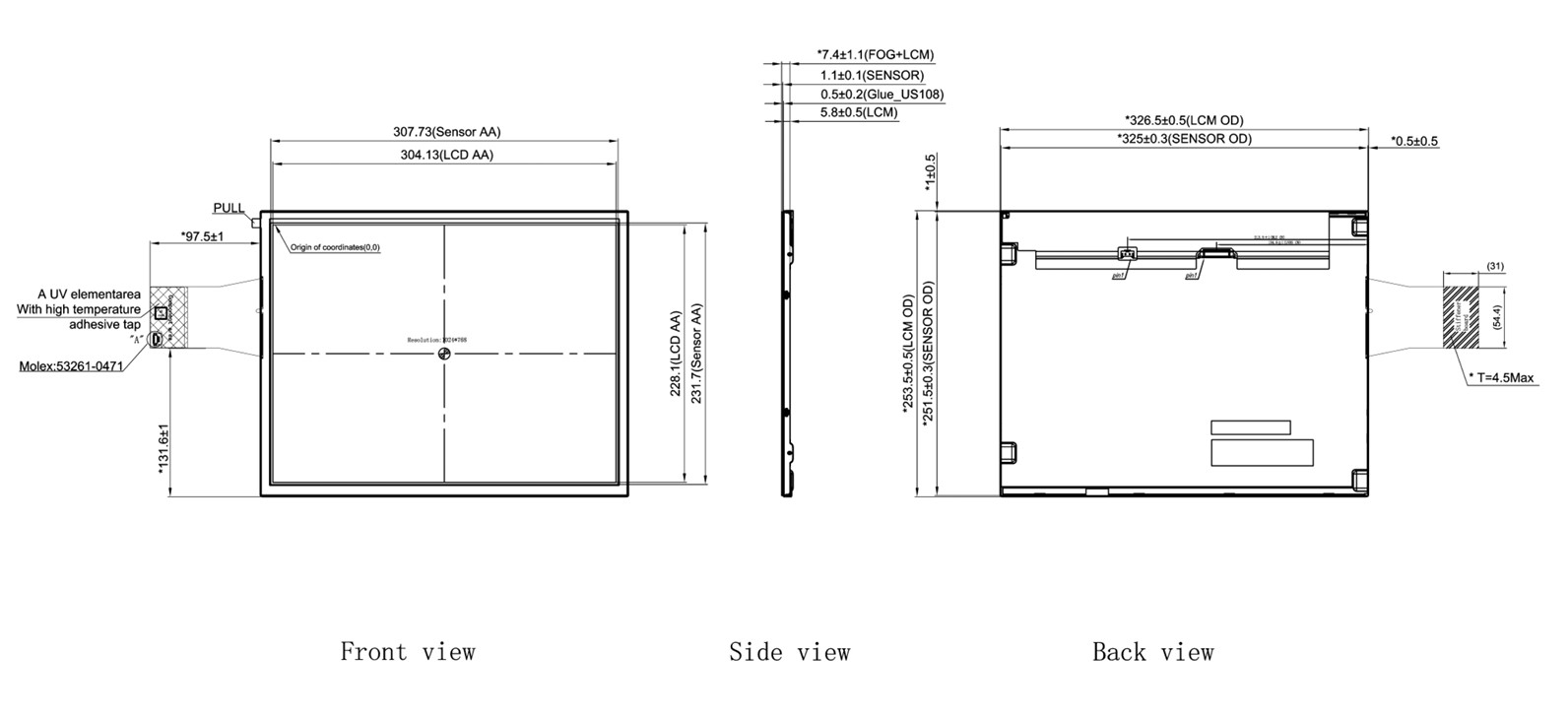

FN1500T017Aの図面
仕様
パラメーター | 仕様 |
|---|---|
サイズ | 15.0インチ |
構造 | フォグ+LCM |
接着タイプ | オプティカルボンディング |
解決 | 1024*768 |
カバーの厚さ | / |
TPM輝度 | 440タイプ350分 |
センサーの厚さ | 1.1 |
接着材 | OCR |
TFTインターフェース | LVDS |
タッチインターフェース | USB |
タッチコントローラー | MXT1664T3 |
TFTドライバーIC | / |
カバー強化方法 | 化学強化 |
TFT電源 | 3.3V |
タッチ電源 | 5.0V |
環境要件 | RoHS-2.0、リーチ |
表面硬度 | / |
いいえ。タッチの | 10 |
動作温度 | 55 |
光透過率 | 88%以上 |
センサーのチャンネル | TX32RX42 |
保管温度 | 55 |
均一 | 75%以上 |
マークされていない耐性 | ±0.3/±1° |
アプリケーション
工場現場の HMI ターミナル、機械制御パネル、PLC オペレーター インターフェイス、プロセス可視化システム、産業用 IoT ゲートウェイ
ベッドサイド患者モニター、ポータブル診断機器、臨床ワークステーション、医療カート ディスプレイ、医療情報端末
セルフサービス チェックイン ターミナル、小売 POS システム、デジタル注文ディスプレイ、情報案内キオスク、発券機
モバイルおよびフィールド機器
車載ディスプレイ、ポータブル試験機器、ハンドヘルドデータコレクタ、堅牢なフィールドサービス端末、および倉庫操作装置
建物の制御パネル、エレベーターのディスプレイ、セキュリティ監視ステーション、アクセス制御インターフェース、エネルギー管理端末
カスタマイズ
多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。
• サイズ範囲: 1.77 インチ ~ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ~ 70°C)、自動車用 (-30 ~ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
よくある質問
Q1.オプティカルボンディングとは何ですか? それが私の用途にとってなぜ重要ですか?
OCR素材を使用したオプティカルボンディングにより、カバーガラスとLCDパネル間のエアギャップを排除します。これにより、内部反射が減少し、太陽光による可読性が向上し、湿気の多い環境での結露が防止され、エアボンディングディスプレイと比較して振動や衝撃に対する構造の耐久性が向上します。
Q2.このディスプレイは、追加の加熱や冷却を行わずに屋外環境で確実に動作できますか?
-30°C ~ +85°C の動作範囲は、アクティブな熱管理を行わなくても、ほとんどの屋外条件をカバーします。ただし、極度の低温では、LCD の応答時間が一時的に遅くなることがあります。直射日光下で高輝度動作を継続するには、内部の熱の蓄積を管理するために追加の熱設計を考慮することをお勧めします。
Q3. 10 点タッチ コントローラーは濡れた操作や手袋をしたままの操作にどのように対応しますか?
MXT1664T3 コントローラーは、調整可能な感度プロファイルによる相互容量センシングをサポートします。標準のキャリブレーションは素指での操作を対象としていますが、ファームウェアのチューニングにより、薄い手袋や軽い湿気に対する応答を最適化できます。厚手のフィルムや分厚い工業用手袋の場合は、統合中にアプリケーション固有のタッチ パターンの検証が必要です。
Q4. LVDS + USB インターフェイスの組み合わせでは、どのような統合上の課題が予想されますか?
個別のビデオ (LVDS) およびタッチ (USB) データ パスによりケーブル配線が簡素化されますが、調整された ESD 保護およびシールド設計が必要です。 USB タッチの遅延は通常 10 ~ 15 ミリ秒で、ほとんどの産業用インターフェイスでは許容可能ですが、高精度の描画アプリケーションでは顕著になる可能性があります。ホスト システムが十分な USB 帯域幅を確保し、長いケーブル配線での信号の整合性を確保するために適切な LVDS インピーダンス マッチングを実装していることを確認してください。
