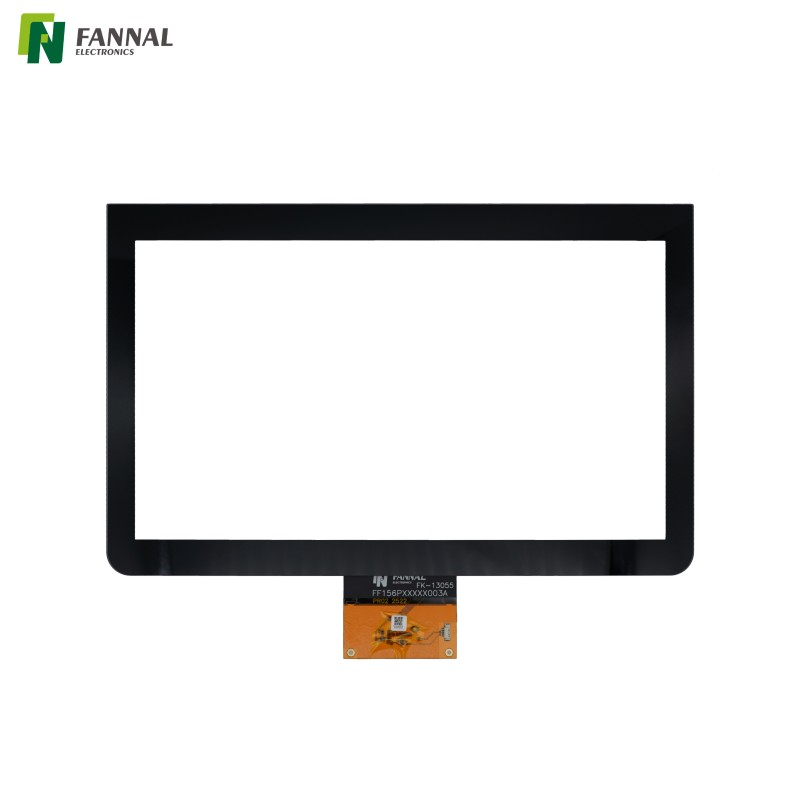

組み込みHMIおよび制御システム用の15.6インチPCAPタッチパネル

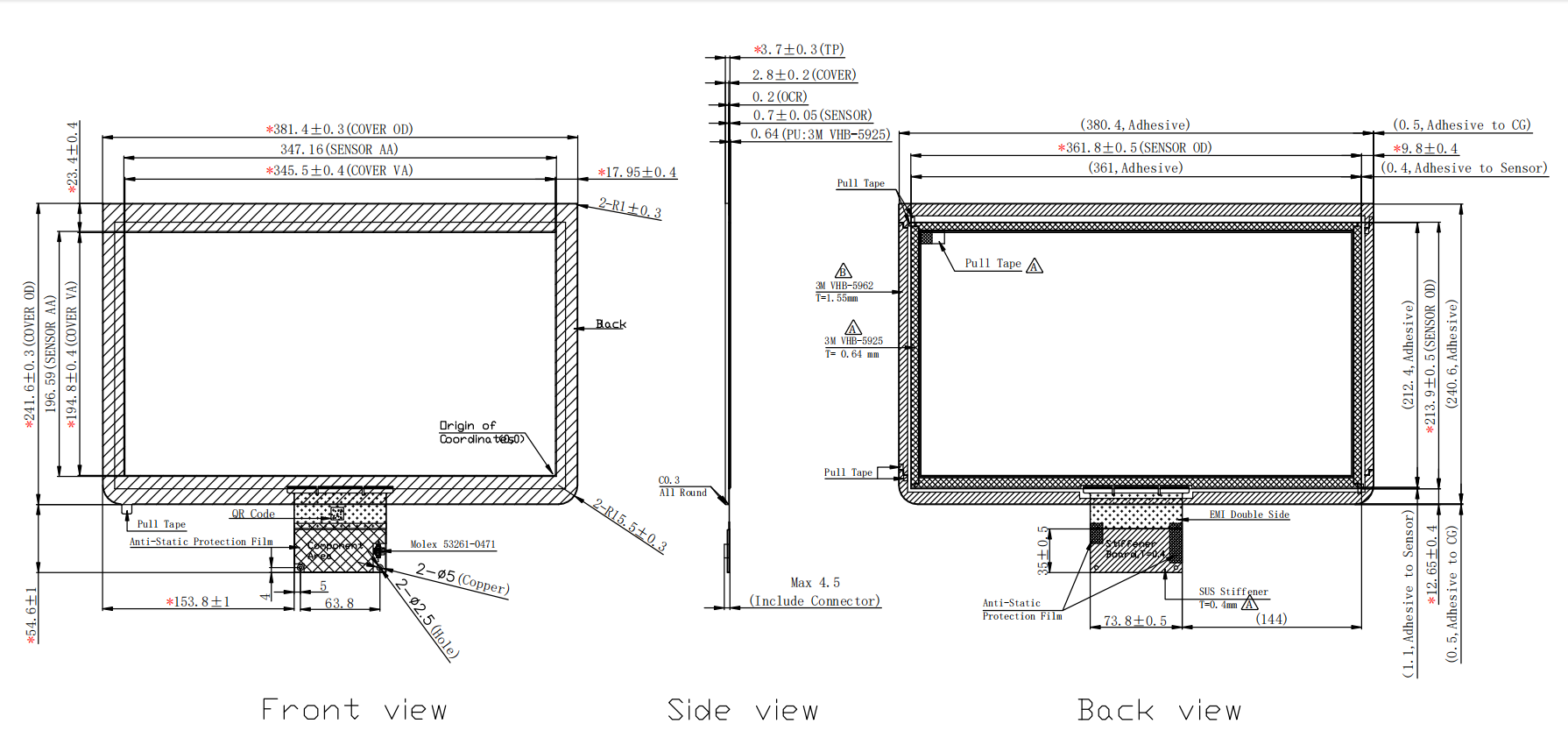

描画

仕様

アプリケーション

組み込み HMI システム

産業用制御インターフェイス、機械操作パネル、および独立したディスプレイ選択を必要とする組み込みユーザー インターフェイスに適しています。

パネルPCの統合

同じタッチ アーキテクチャを維持しながら、製品バージョンごとにディスプレイ仕様が異なるパネル PC で使用できます。

医療機器

安定したタッチ性能と耐久性のある前面を必要とする診断装置、研究室システム、医療インターフェースに適用できます。

スマート機器制御盤

タッチエリアが大きくなり使いやすさが向上するオートメーションシステムや機器のインターフェースに適しています。

カスタム表示プロジェクト

標準のタッチ ディスプレイ モジュールが機械的、光学的、または統合の要件に適合しない 場合に役立ちます。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

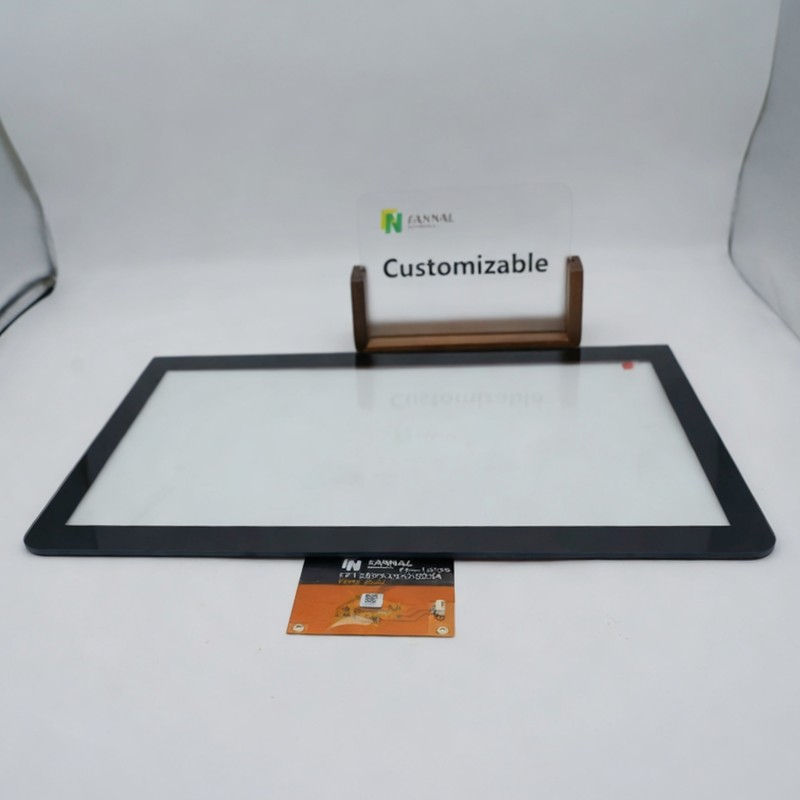

カスタマイズ

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

完全なタッチ ディスプレイではなく、スタンドアロンのタッチ パネルを選択する理由は何ですか?

タッチパネルをディスプレイモジュールから分離することで、輝度、解像度、インターフェイスタイプ、供給の有無などの LCD 仕様を選択する際の柔軟性が向上します。

カバーガラスが厚くなるとタッチ感度が低下しますか?

カバー ガラスの厚さを厚くすると、信号伝送とタッチ パフォーマンスに影響を与える可能性があります。通常、タッチ コントローラーの調整とセンサーの設計は、それに応じて調整されます。

大型のタッチパネルに I2C ではなく USB を使用するのはなぜですか?

USB の統合により、一部の組み込みシステムおよびオペレーティング環境でのソフトウェア実装が簡素化される場合があります。どちらを選択するかは、ハードウェア アーキテクチャとアプリケーションの要件によって異なります。

G+G はフィルムベースのタッチ構造よりも優れていますか?

一般に G+G 構造は寸法安定性と表面耐久性が優れていますが、コストや重量削減が優先される場合には代替構造が好まれる場合もあります。

タッチパネルをさまざまなディスプレイモジュールと統合できますか?

はい。スタンドアロンのタッチ パネルは、明るさ、インターフェイスの種類、サプライヤーの要件などの表示パラメータがプロジェクト間で異なる場合に一般的に選択されます。
