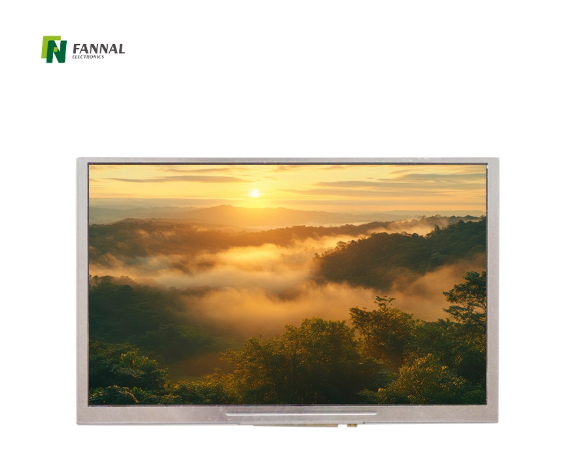

屋外機器向けに太陽光で読み取り可能な IPS ディスプレイを選択する方法

周囲光が強い環境に電子機器を導入することは、エンジニアリング上重要な課題となります。エンジニアは、ディスプレイの読みやすさ、電力効率、熱安定性のバランスを取る必要があります。標準的な消費者向けスクリーンは、直接太陽光負荷を受けるとすぐに色褪せたり、過熱したりします。最も必要なときに読み取れなくなります。幸いなことに、適切に指定された 太陽光で読み取り可能な IPS ディスプレイは、 強い紫外線にさらされても重要なコントラストと色の忠実度を維持します。軽減されていないパネルによく見られる恐ろしい等方性破損を防ぎます。最適なディスプレイを選択するには、慎重なトレードオフが必要です。光学機能の強化と厳しい環境要求を比較検討する必要があります。バックライトの明るさ、光学的結合、特殊な表面コーティングなどの要素はすべて重要な役割を果たします。この包括的なガイドでは、これらの高度なテクノロジーを評価する方法を学びます。重要な仕様、理想的なアプリケーションのサイジング、実証済みの熱管理戦略を検討します。これらの洞察は、屋外用ハードウェアがライフサイクル全体にわたって完璧に動作することを保証するのに役立ちます。アウトドア向けのデザインは決して簡単ではありません。私たちは、成功に必要な正確な技術的ロードマップを提供したいと考えています。

重要なポイント

• 生の明るさ (ニット) が不十分です。周囲光コントラスト比 (ALCR) と光学接着は、屋外の視認性にとって同様に重要です。

• IPS テクノロジーは、古いディスプレイ パネルにありがちな色の変化や視野角の制限を防ぎます。

• 高輝度スクリーンを指定するには、極度の高温下での等方性故障 (黒化) を防ぐための熱負荷と消費電力を計算する必要があります。

• 表面処理 (アンチグレア/アンチ反射) は、特定のユーザー環境 (海洋キオスクと都市キオスクなど) に適合させる必要があります。

視認性の課題: 周囲光が強い環境では標準ディスプレイが機能しない理由

表面の反射により、屋外での画面の読みやすさが決まります。強い周囲光源が内部のバックライトを圧倒することがよくあります。この現象はコントラストを破壊し、深刻な画像の白飛びを引き起こします。標準スクリーンに太陽光が当たると、外側のガラスで光が反射します。また、内部のマテリアル層にも反射します。この反射光が透過画像に混入します。ディスプレイの周囲のコントラスト比が完全に損なわれます。ユーザーはデジタル コンテンツではなく、自分自身の反映のみを見ることができます。

直接的な太陽熱負荷はさらに致命的なリスクをもたらします。業界の専門家は、これを等方性故障、またはスクリーン クリアリングと呼んでいます。 LCD 液晶は特定の熱沸点を持っています。標準的な消費者向けディスプレイは、通常 50°C 付近で故障します。極端な太陽放射にさらされると、これらの結晶は物理的に破壊されます。それらは沸騰して構造的な方向性を失います。影響を受けた画面領域が完全に黒くなります。周囲温度が下がるまでデバイスは使用できなくなります。

タッチ オーバーレイを追加すると、この熱と光学のパズルが複雑になります。タッチ センサーは通常、LCD セルと外側のガラス カバーの間に空気層を導入します。この空のギャップにより、内部反射の問題が大幅に悪化します。空気とガラスの間のあらゆる変化は、通過する光線を屈折させます。このギャップを適切に軽減しないと、可視性はほぼゼロに低下します。基本的にベゼル内に温室効果を作り出します。熱が閉じ込められ、反射が急速に増加します。

コアテクノロジー: IPS と標準の高輝度 TFT ディスプレイの比較

In-Plane Switching (IPS) テクノロジーにより、極端な視野角でも優れた色精度とコントラストが維持されます。これは、ユーザーがさまざまな高さに立っているインタラクティブなキオスクにとって非常に重要です。標準のツイステッド ネマティック (TN) パネルは、中心から外れて見ると重大な色反転が発生することがよくあります。 IPS は液晶を水平に再配置します。この構造の変更により、ほぼどの方向から見ても画像が鮮やかに見えるようになります。誰にでもシームレスな視聴体験を提供します。

標準ユニットと特殊なソリューションを区別する必要があります。標準的な 高輝度 TFT ディスプレイで は、厳しい眩しさを克服するためにバックライトの強度を強制的に調整することがよくあります。この積極的なアプローチにより、過剰な熱が発生します。また、バッテリーの消耗が驚くほど早くなります。逆に、真の 太陽光下でも読み取り可能な LCD ディスプレイは、 高度な IPS テクノロジーを利用しています。高効率の LED バックライトと優れた偏光子技術を組み合わせています。この相乗的なデザインにより、光の透過率が自然に最大化されます。

屋外用途では、電力対性能比の点で IPS パネルが非常に有利です。単純に LED バックライトの電圧を上げることは、非効率なエンジニアリングの近道です。高透過率 IPS セルにより、消費エネルギー 1 ワットあたりにより多くの光が通過します。この驚異的な効率により、全体の消費電力が大幅に削減されます。また、密閉された筐体内の熱の蓄積も最小限に抑えます。動作温度を下げると、電子部品の寿命が直接延びます。

屋外ディスプレイの 4 つの重要な評価パラメータ

エンジニアは、確実な信頼性を確保するために特定のパラメータを評価する必要があります。屋外コンポーネントを指定する場合、推測することはできません。

1. 明るさのしきい値 (Nits)

ディスプレイの明るさは、1 平方メートルあたりのカンデラまたはニットで測定されます。画面には、周囲の環境に基づいて特定の明るさレベルが必要です。日陰または間接日光のアプリケーションでは、1000 ニット以上のベースラインを目標にする必要があります。例としては、屋根付きのバス停留所や ATM 前室などがあります。ただし、太陽に直接さらされると、はるかに高い光学閾値が必要になります。デバイスが真昼の太陽光にさらされている場合、可読性を維持するには 1500 ～ 2500+ nits が必要です。この要件を過小評価すると、画面が完全に白っぽくなってしまいます。

2. オプティカルボンディング

ディスプレイスタック内の空隙により、周囲のコントラストが損なわれます。オプティカルボンディングは、LCD セルとカバーガラスの間に光学グレードの樹脂を注入することでこの問題を解決します。この細心の注意を払ったプロセスにより、問題となるエアギャップが完全に排除されます。内部光の屈折を最大 90% 低減します。大きな副次的な利点として、急激な温度変化時の内部結露を完全に防ぎます。真の屋外展開では、オプティカルボンディングは交渉の余地がありません。

3. 表面処理: AR コーティングと AG コーティング

外側のガラス処理により、スクリーンが直射日光の眩しさをどのように処理するかが決まります。

• 反射防止 (AR) コーティング: AR 処理は直射日光に最適です。光を曲げて厳しい反射を軽減しながら、かみそりのような鮮明な画像を維持します。最高の状態を保つためには、清潔な環境が必要です。

• アンチグレア (AG) エッチング: AG 処理は、表面全体に光を物理的に拡散させます。指紋も綺麗に隠れます。ただし、送信される画像はわずかに柔らかくなります。これらは、ハイタッチのパブリック インターフェイスに最適です。

ユーザーインタラクションの頻度と一般的な照明角度に基づいて処理を選択する必要があります。

4. 広い温度動作範囲

屋外用電子機器は、毎年厳しい異常気象に耐えます。選択したディスプレイは、冬の凍結や夏の熱負荷に耐える必要があります。エンジニアリング プロジェクト向けの厳格な工業グレードの温度要件の概要を説明します。信頼性の高い 屋外ディスプレイ には通常、-20°C ～ +70°C の動作範囲が必要です。ハイエンドの軍事または海兵隊では、この要件がさらに拡大される可能性があります。標準的な商用パネルは、このような過酷な条件下では単に故障します。

ここでは、これらの基本的なパラメータに焦点を当てた簡単な技術的な比較を示します。

サイズ、仕様、アプリケーションのマッチング

産業用および船舶用コンソールには、耐久性に優れたコンパクトなスクリーンが求められます。このような過酷な環境では、スペースが大幅に制限されることがよくあります。 8 インチ 1000 ニット IPS ディスプレイは 、狭い局所的なコントロール パネルに最適です。ボート海図プロッターと工場現場の機械は、このフォーム ファクターに大きく依存しています。船の舵を取るオペレーターにとって不可欠な広い視野角を提供します。かがむことなく重要なナビゲーション データを読み取ることができます。

逆に、キオスクや自動販売機には中規模のユーザー向けアプリケーションが必要です。顧客は、複雑なメニューを簡単に操作できる十分な画面領域を必要としています。パーキング メーターと EV 充電ステーションは、このプロファイルに完全に適合します。 10.1 インチの屋外用 IPS LCD は、 これらの端末の究極のスイートスポットに当たります。エンジニアは、タッチ統合と厚い耐破壊カバー ガラスのバランスを慎重に確保する必要があります。カバー ガラスは衝撃から保護しますが、光学的な視認性を損なわないようにする必要があります。

カスタマイズの現実が最終的に最終的な仕様書を決定します。ディスプレイのアスペクト比を既存のエンクロージャの設計に合わせる必要があります。インターフェイスの種類もマザーボードによって大きく異なります。 LVDS、eDP、MIPI などの一般的なプロトコルは、コンピューティング ハードウェアとシームレスに一致する必要があります。さらに、ベゼルの寸法には非常に厳しい公差が必要です。精度により、エンジニアは周囲に堅牢な IP 定格の防水シールを確保できます。

実装のリスク: 熱管理と消費電力

熱放散は、屋外のハードウェア設計において常に課題となっています。 1000+ nit のバックライトを押すと、かなりの内部熱が発生します。この激しい熱負荷を無視することはできません。エンジニアは、ハードウェアの損傷を防ぐために、積極的な軽減戦略を実装する必要があります。パッシブ ヒートシンクは、密閉されたエンクロージャにベースラインの冷却を提供します。アクティブな冷却ファンは空気を送り込むのに役立ちますが、機械的な故障箇所が発生します。時間が経つと、ほこりがファンのベアリングに詰まりやすくなります。スマート調光センサーは、最もエレガントなソリューションを提供します。フルパワーが不要な場合は輝度を下げることで、発熱を動的に低減します。

消費電力制限により、電池式または太陽光発電式の屋外機器が大幅に制限されます。高輝度は限られたパワーリザーブを瞬時に消耗します。周囲光センサーは、効率性と規制遵守のために実質的に必須です。これらのセンサーにより、重要な自動調光機能が有効になります。曇りの日や夜間の操作時には画面の明るさが低下します。この賢い戦略により、バッテリー寿命が大幅に延長されます。また、日射量が少ない場合には内部温度も下がります。

UV 劣化は、屋外の電子機器に静かな長期的な脅威をもたらします。直射日光は毎年容赦なく内部ポリマーを攻撃します。 UV ブロック フィルムまたは特殊なカバー ガラスを義務付ける必要があります。これらの重要な保護がなければ、光学接着剤は時間の経過とともに黄変してしまいます。この黄ばみにより、色の精度が完全に損なわれます。 UV に長時間さらされると、ディスプレイの偏光子も劣化します。この劣化により、最終的に色の精度が損なわれ、コントラスト比が破壊されます。時期尚早なハードウェアの交換を強いられ、エンドユーザーにストレスを与えます。

ベンダーの候補リストとプロトタイピングの次のステップ

ベンダーを評価するには、製造データに細心の注意を払う必要があります。派手なマーケティングパンフレットだけに依存しないでください。調達段階で難しい質問をしてください。

1. 全体的な製造の成熟度を評価するには、詳細な光学ボンディング歩留まり率をリクエストしてください。

2. 高出力 LED バックライトに特化した MTBF (平均故障間隔) データを要求します。

3. 独立した熱試験レポートを参照して、等方性破壊温度点を検証します。

4. ISO 認証を確認して、工場での一貫した品質管理を確保します。

実際の導入環境で概念実証 (PoC) テストを実施する必要があります。ラボの設定では、実際の屋外広場の混沌とし​​た照明を再現することはできません。プロトタイプを真昼の厳しい太陽に対してテストします。複数の視野角からグレアの軽減を検証します。午後のピーク時の熱安定性を確認します。負荷時に画面がブラックアウトしないようにする必要があります。

最後に、サプライチェーンの安定性と製品ライフサイクルの保証を優先します。消費者向けパネルの物理的寸法は毎年変化します。産業用アプリケーションは急速な陳腐化を許容できません。 3 ～ 5 年以上の長期可用性を保証するベンダーを選択してください。この取り組みにより、スクリーンが突然製造中止になった場合でも、信じられないほどコストのかかる機械の再設計を回避できます。生産ラインをスムーズに動かし続けます。

結論

堅牢な屋外ディスプレイの選択は、システムレベルでの複雑な決定です。それは決して単純な品目仕様の探索ではありません。環境変数、機械的制約、複雑な光学物理学を考慮する必要があります。 IPS テクノロジーの統合により、広い視野角と鮮やかな色の再現が保証されます。ただし、これだけでは極限環境には十分ではありません。

高透過率セルと適切なバックライト輝度を組み合わせることで、ベースラインの可読性が保証されます。また、屈折エアギャップを排除するためにオプティカルボンディングを義務付ける必要があります。さらに、厳密な熱管理により、夏の間における致命的な画面の故障を防ぎます。この包括的なアプローチは、信頼できる屋外パフォーマンスを実現する唯一の検証可能な方法です。機器は風雨にさらされても完璧に動作する必要があります。

プロジェクトの包括的なレビューについては、今すぐ当社のエンジニアリング チームにお問い合わせください。次のプロトタイプ用に、8 インチおよび 10.1 インチの太陽光で読み取り可能なモジュールを含む、カスタマイズされた評価キットを提供できます。詳細な技術仕様シートをダウンロードして、すぐにソリューションの構築を開始してください。屋外での視認性の課題を克服するお手伝いをいたします。

よくある質問

Q: 屋外ディスプレイに必要な最小輝度はどれくらいですか?

A: 日光下で読み取れるコントラストのベースラインは 1000 nit です。このレベルは、日陰または間接的に照明が当たっている環境に適しています。機器が紫外線や真昼の太陽に直接さらされる場合は、スケールアップする必要があります。直射日光の当たるアプリケーションには、定格 1500 ～ 2500 nit のディスプレイが必要です。

Q: オプティカルボンディングによりディスプレイは壊れなくなりますか?

A: いいえ、光学接着によってスクリーンが破壊されなくなるわけではありません。衝撃を吸収することで耐衝撃性が大幅に向上します。また、エアギャップを除去することで光学的な透明性も大幅に向上します。ただし、全体的な耐飛散性は主に外側のカバー ガラスの厚さと化学強化によって決まります。

Q: 高輝度 TFT ディスプレイは屋外で IPS パネルの代わりに使用できますか?

A: TFT スクリーンは高輝度レベルを実現できますが、明確な制限があります。標準的な TFT ディスプレイは、急な視野角で重大な色反転が発生します。そのため、身長が異なるユーザーにとっては読みにくくなります。 IPS パネルはこの色の変化を防ぐため、マルチユーザー端末に最適です。
