ホームページ » 製品 » TFTディスプレイ » 産業用ディスプレイ » 広い視野方向を備えた1.77インチSPI TFT LCDディスプレイモジュール

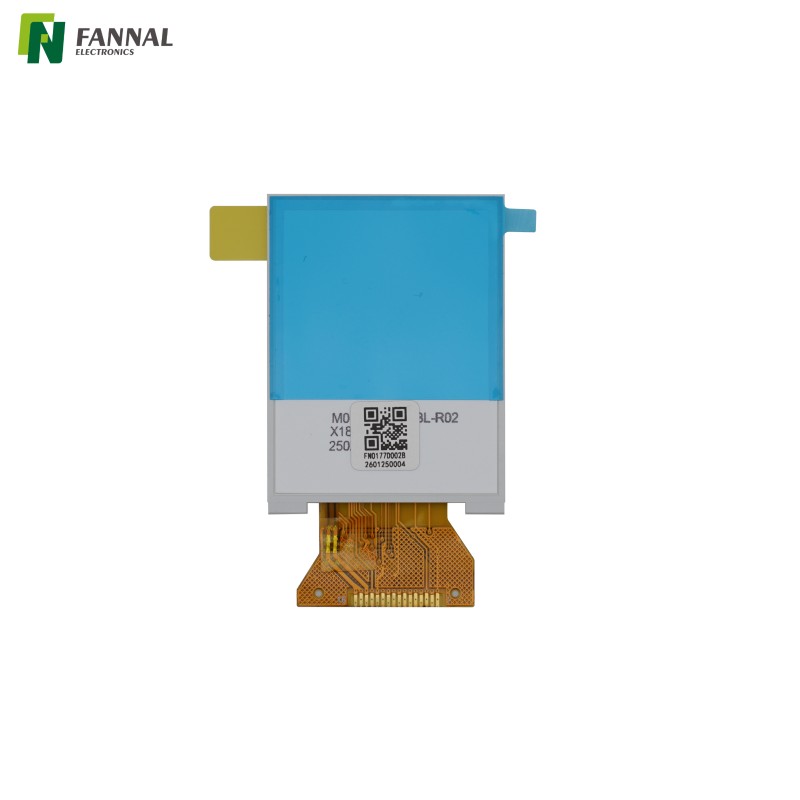

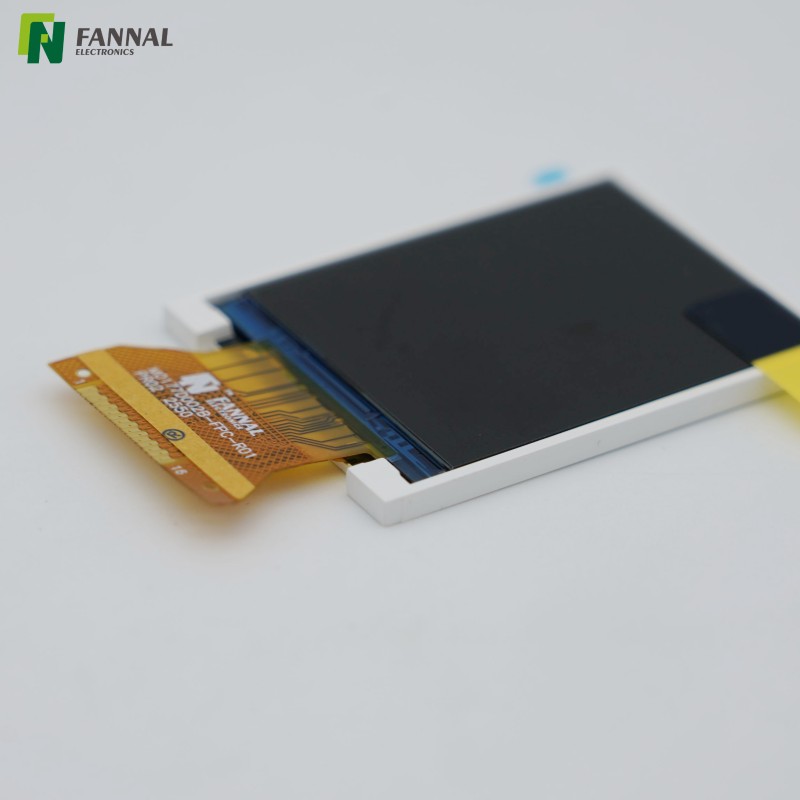

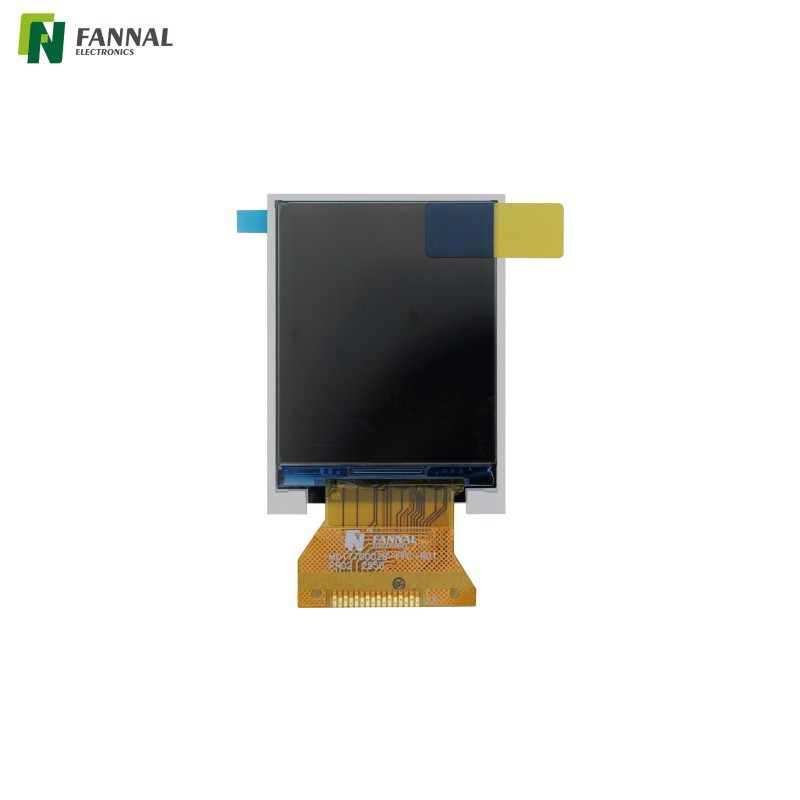

広い視野方向を備えた1.77インチSPI TFT LCDディスプレイモジュール

MCUおよび組み込みシステム用の1.77インチSPI TFTディスプレイモジュール

モデル：
FN0177D002B
製品ブランド：
FANNAL
サイズ(インチ)：
1.77
表示AA(mm)：
28.03(高さ)×35.04(垂直)
作戦温度（℃）：
-20～65
ストレージ温度（℃）：
-30〜80
インターフェイスを表示します：
SPI
コントラスト比：
1500:1
解決：
128×160
方向：
全て
明るさ（CD/m²）：
350

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 1.77 インチ TFT LCD モジュールは、コンパクトな設置面積とノーマリブラックディスプレイモード、SPI インターフェイス、および広い視野方向を組み合わせています。小型ディスプレイは、ディスプレイサイズではなくスペースの制約により選択されることが多く、統合時にはインターフェイスの種類、消費電力、読みやすさが同様に重要になります。

特徴

スペースに制約のある設計向けのコンパクトなサイズ

モジュールサイズが 34.7 × 46.7 × 2.5 mmのこのディスプレイは、フロントパネルのスペースが限られている製品に取り付けることができます。小型のデバイスでは、ディスプレイの解像度よりも機械的なレイアウトの方が大きな制約となることがよくあります。

コントラスト性能を向上させるノーマリーブラック表示モード

このパネルはのノーマリブラック構造を使用しています 、標準コントラスト比 1500:1。多くの標準的な小型 TFT ディスプレイと比較して、コントラストが高いため、一般的な屋内条件下で知覚される画質と読みやすさが向上します。

簡素化されたハードウェア接続のための SPI インターフェイス

ディスプレイは SPI インターフェイスを使用します。これは、ピン数と配線の複雑さを制御する必要があるコンパクトなディスプレイモジュールに一般的に選択されます。インターフェイスの選択は、依然としてプロセッサの能力とシステム要件に依存します。

広い視野方向

ディスプレイは すべての表示方向をサポートしているため、さまざまな設置角度からでもコンテンツを視認し続けることができます。これは、製品や操作位置によってディスプレイの向きが異なる場合に役立ちます。

低消費電力

標準的な消費電力は約 0.03 Wで、これはバッテリ電源または電力に敏感なプラットフォームで動作する製品のシステム電力要件を軽減するのに役立ちます。

システムレベルでの消費電力は、バックライトの設定と動作条件によって異なります。

FPCプラグイン接続

このモジュールは、コンパクトなアセンブリや組み込み製品に統合するために、FPC プラグイン接続構造を採用しています。

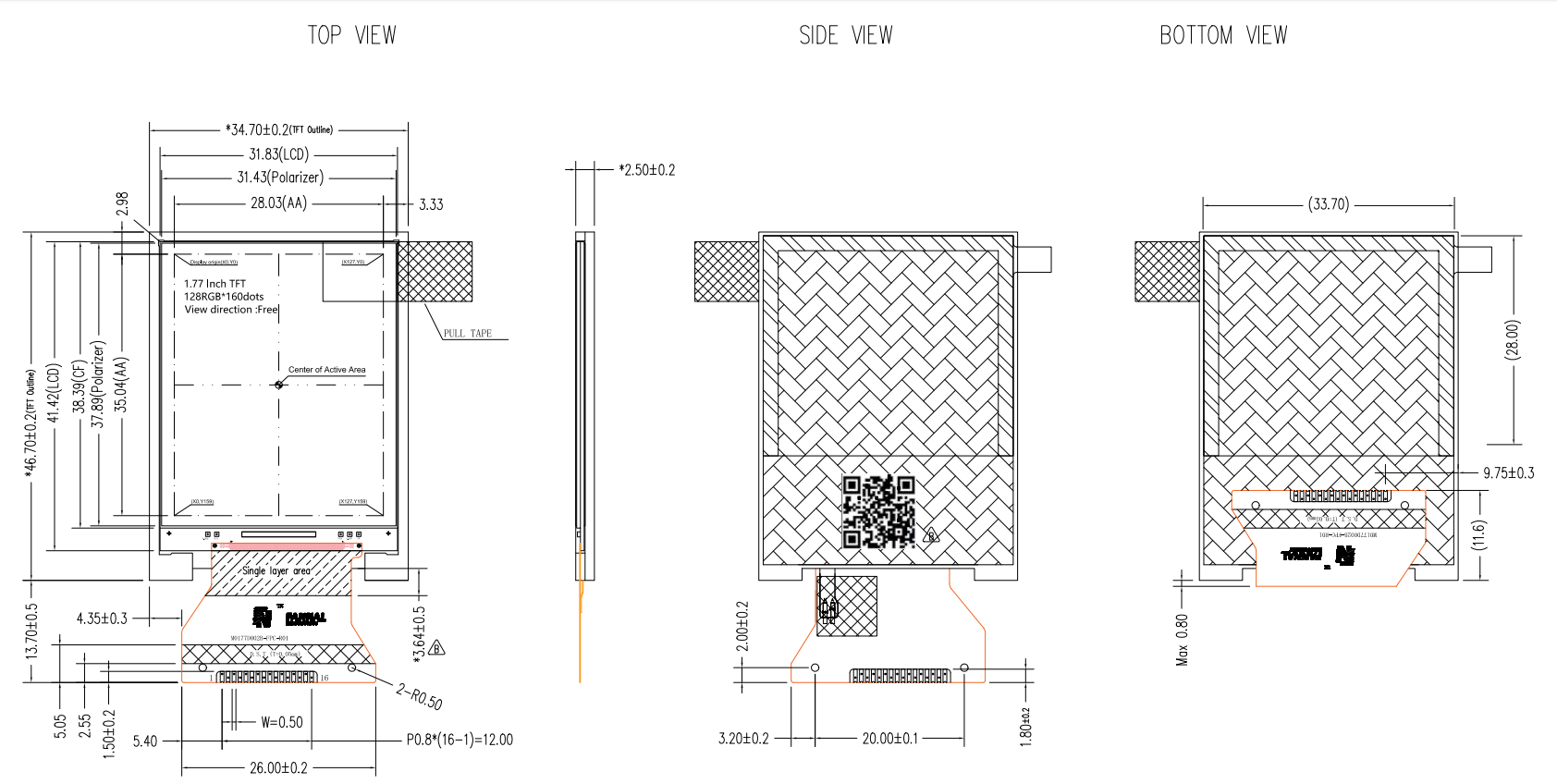

描画

仕様

パラメーター	仕様	ユニット
液晶サイズ	1.77(対角)	インチ
解像度比	128(H)×160(V)	ピクセル
ピクセルピッチ	0.219(H)×0.219(V)	mm
アクティブエリア	28.03(高さ)×35.04(垂直)	mm
モジュールサイズ	34.7(幅)×46.7(高さ)×2.5(奥行き)	mm
液晶タイプ	透過型	-
表示モード	通常は黒です	-
表示/視線方向	無料 / すべて	-
コントラスト比	1500:1	-
輝度	350 (標準)、300 (最小)	cd/平方メートル
均一	80%	-
画素配置	RGB-verticalストライプ	-
インタフェース	SPI	-
電源	2.8	V
消費電力	0.03 (標準値)	W
繋がり	FPCプラグイン	-
ドライバーIC	シトロニクス	-
重さ	6.0（標準値）	g
動作温度	-20～+65	℃
保管温度	-30～+80	℃
環境要件	RoHS-2.0	-
マークのない許容値	±0.2	mm

アプリケーション

ハンドヘルド機器

使用可能なスペースが限られているポータブル試験装置や小型測定装置に適しています。

コンパクトな HMI インターフェイス

重要な情報のみを表示する必要がある小さなオペレータパネルや組み込み制御インターフェイスで使用できます。

スマートデバイス

ステータス表示、メニューナビゲーション、または基本的なグラフィカルインターフェイスを必要とするコンパクトなデバイスに適用できます。

ポータブル電子機器

ディスプレイのサイズと電力要件のバランスが必要なバッテリー駆動の製品に統合できます。

組み込み機器のディスプレイ

デバイス全体の寸法を大きくすることなく、コンパクトなディスプレイモジュールが必要なシステムに役立ちます。

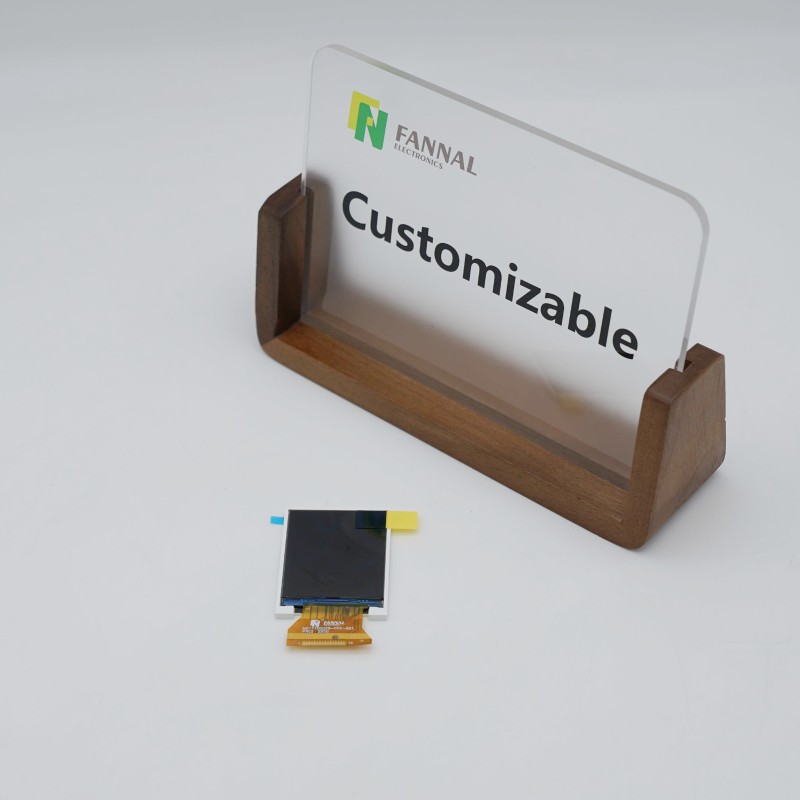

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

なぜ大型の TFT ディスプレイではなく小型の TFT ディスプレイを選択するのでしょうか?

ディスプレイサイズの選択は、多くの場合、単に可能な最大の画面を設計に適合させるのではなく、利用可能なスペース、視聴距離、インターフェイス要件によって決まります。

ノーマリーブラックは表示品質を向上させますか?

ノーマリーブラックパネルは一般に、ノーマリーホワイト構造と比較して、より良好なコントラストとより暗い黒レベルを提供しますが、最終的な画質はバックライトの性能や表示条件にも依存します。

SPI はあらゆるディスプレイアプリケーションに適していますか?

必ずしもそうとは限りません。 SPI は小型ディスプレイのハードウェア接続を簡素化できますが、大型ディスプレイやリフレッシュ要件が高いアプリケーションでは、異なるインターフェイスが使用される場合があります。

小型ディスプレイではなぜ見る方向が重要なのでしょうか?

小型ディスプレイはさまざまな取り付け角度で製品に取り付けられることがよくあります。幅広い表示特性により、さまざまな使用条件下でも可読性を維持できます。

ディスプレイの消費電力が低いと、システムの総消費電力が直接決まりますか?

いいえ。システムレベルの電力使用量は、プロセッサー、バックライト設定、動作時間、およびその他の接続されているコンポーネントによっても異なります。
