カバーガラスの表面処理：AR、AG、AFについて解説

最新のディスプレイは、さまざまな環境で確実に動作することが期待されています。産業オートメーション、医療機器、自動車システム、屋外キオスクのいずれで使用される場合でも、ディスプレイは実際の動作条件下で鮮明で読みやすく、応答性を維持する必要があります。

ただし、LCD パネル自体は表示システムの一部にすぎません。カバー ガラス ( カバー レンズとも呼ばれます) は、光学性能、タッチ エクスペリエンス、耐久性、長期的な使用感を決定する上で同様に重要な役割を果たします。

標準的なガラスでもディスプレイを保護できますが、いくつかの課題も生じます。周囲光の反射により可読性が低下する可能性があり、直射日光により気が散る眩しさが生じ、繰り返しのタッチ操作によって指紋が残ると、表示体験が急速に低下する可能性があります。これらの問題は、ディスプレイがさまざまな照明条件下で継続的に動作することが予想される産業環境ではさらに顕著になります。

これらの課題に対処するために、メーカーはさまざまな カバーガラス表面処理を適用しています。最も一般的なのは、 AR (反射防止)、 , AG (グレア防止) 、および AF (指紋防止)です。これらの治療法は一緒に言及されることが多いですが、解決する問題は異なり、異なる製造技術に基づいています。多くの産業用途では、これらを組み合わせて最高の全体的な光学性能を実現します。

この記事では、各表面処理がどのように機能するか、関連するエンジニアリング上のトレードオフ、および用途に適した組み合わせを選択する方法について説明します。

なぜカバーガラスに表面処理が必要なのでしょうか?

表面処理を行わない場合、カバー ガラスは単にユーザーとディスプレイの間の保護バリアとして機能します。これにより、LCD とタッチ センサーが傷や衝撃から保護されますが、視認性やユーザー エクスペリエンスはほとんど向上しません。

いくつかの一般的な問題が、未処理のディスプレイに影響を与える可能性があります。

• 周囲光からの反射 により画像のコントラストが低下し、暗いコンテンツが見えにくくなります。

• 太陽光や頭上の照明からの まぶしさにより、重要な情報が見えにくくなる明るいホットスポットが発生する可能性があります。

• 頻繁に触れる画面には指紋や汚れ が蓄積し、画像の鮮明さが低下し、ディスプレイを掃除するのが難しくなります。

これらの問題は、ディスプレイが制御された屋内環境から要求の厳しい産業用途や屋外用途に移行するにつれて、ますます重要になります。

たとえば、工場のフロアに設置された産業用 HMI は、頭上の強い照明の影響を受ける可能性があります。病院で使用される医療機器には、消毒しやすい清潔で滑らかなタッチ表面が必要です。屋外の充電ステーションは、直射日光の下でも読み取り可能でなければなりません。 3 つの製品はすべて カバー ガラスを使用していますが、性能目標を達成するには、さまざまな表面処理の組み合わせが必要です。

その結果、最新のディスプレイ モジュールが未処理のガラスに依存することはほとんどありません。代わりに、メーカーは、 アプリケーションの動作環境とユーザーの要件に基づいて、1 つ以上の光学表面処理を使用して カバー レンズを最適化します。

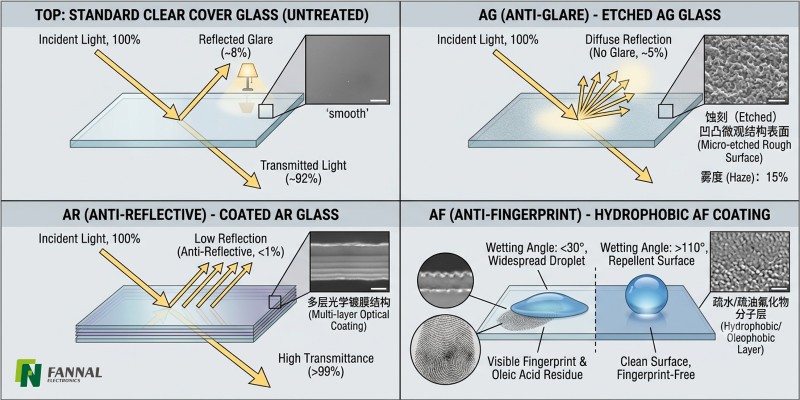

カバーガラスの一般的な 3 つの表面処理

最も広く使用されている 3 つの表面処理は次のとおりです。

• AR (反射防止): 表面の反射を低減し、光の透過率を向上させて、ディスプレイの鮮明さを向上させます。

• AG（アンチグレア）： 反射光を拡散し、ギラつきを抑え、強い照明の下でも見易さを向上します。

• AF (アンチフィンガープリント): 指紋をつきにくくし、汚れを軽減し、タッチ感を向上させる疎油性コーティングを追加します。

AR ガラス、 AG ガラス, 、 AF ガラス などの用語は ディスプレイ業界でよく使用されますが、これらは異なる種類のガラスを指すものではありません。代わりに、同じ カバー ガラス または カバー レンズに適用されるさまざまな表面処理について説明します。.

同様に、などの民生用製品も アンチグレア スクリーン プロテクター、, 反射防止スクリーン プロテクター、 指紋防止スクリーン プロテクター 同様の目的を達成するように設計されていますが、これらは通常、工業用カバー ガラスに直接適用される永久的な光学処理ではなく、ラミネート フィルムです。その結果、光学性能、耐久性、長期信頼性は一般に、産業用途で使用される専門的にコーティングされたカバーガラスとは異なります。

適切な表面処理を選択する前に、これらの違いを理解することが不可欠です。次のセクションでは、AR、AG、AF がどのように製造されるのか、それぞれにどのような利点があるのか​​、そして多くの 産業用ディスプレイが 1 つだけに依存するのではなく複数の処理を組み合わせている理由を検討します。

AR (反射防止): 反射を軽減して視認性を向上

AR (反射防止)処理 の主な目的は 、表面反射を低減し、カバー ガラスを通る光の透過を改善することです。

光が未処理のガラスに当たると、光の一部が反射して観察者に戻ります。この反射により、画像のコントラストが低下し、特に明るい環境ではディスプレイが色褪せて見えるようになります。この効果は屋外や頭上の強い照明の下でより顕著になります。

テクスチャード加工された表面とは異なり、 AR ガラスは、 カバー ガラス上に直接堆積されたこれらのコーティングは通常、マグネトロン スパッタリングなどの真空蒸着プロセスを使用して適用されます。各層の屈折率と厚さを注意深く制御することにより、反射光波が互いに干渉し、ユーザーの目に届く反射光の量が減少します。 多層光学コーティング によってこの改善を実現します。

その結果、AR 処理されたカバーガラスは通常、次のような機能を提供します。

• より高い光透過率

• 下面反射

• 画像のコントラストの向上

• 屋外での可読性の向上

• 画像の鮮明さへの影響を最小限に抑えます

ただし、AR処理はまぶしさを完全に除去するものではありません。明るい光源が滑らかなガラス表面で反射された場合、未処理のガラスよりも大幅に弱いとはいえ、依然として反射が見える場合があります。

直射日光や強い人工照明の下で動作するアプリケーションの場合、AR は他の表面処理と組み合わせて、全体的なパフォーマンスを向上させることがよくあります。

AG（アンチグレア）：光の拡散により眩しさを軽減

AR と AG はよく混同されますが、解決する光学的な問題は異なります。

ARは反射光の量を低減しますが、 AG（アンチグレア）は 反射光の振る舞いを変えます。

AG は通常、カバー ガラスの表面を化学的にエッチングまたはマイクロテクスチャリングすることによって作成されます。鏡のような反射を生成する代わりに、微細な表面テクスチャが入射光を複数の方向に散乱させ、鏡面反射を拡散反射に変換します。

その結果、明るい反射があまり気にならなくなり、強い周囲光の下でもディスプレイがより快適に見えるようになります。

AG ガラスの一般的な利点は次のとおりです。

• 太陽光や頭上の照明によるまぶしさの軽減

• 視聴の快適性の向上

• 鏡面反射が少ない

• 明るい環境での使いやすさが向上

ただし、表面が意図的に光を散乱させるため、AG 処理には一定のトレードオフもあります。

AR コーティングされたガラスと比較して、攻撃的な AG 表面は画像の鮮明さ、コントラスト、全体的な光透過率をわずかに低下させる可能性があります。したがって、適切な表面粗さの選択は、単にアンチグレア効果を最大化するというよりも、アプリケーションの光学要件に依存します。

優れた可読性と高画質の両方を必要とするディスプレイの場合、メーカーは AG のみに依存するのではなく、AG と AR を組み合わせることもよくあります。

AF (指紋防止): タッチエクスペリエンスの向上

AR や AG とは異なり、 AF (指紋防止) 処理は、光学性能ではなくユーザー エクスペリエンスを向上させることを主な目的として設計されています。

AF は極薄の 、カバー ガラスの外面にこのコーティングによりガラスの表面エネルギーが低下し、指紋、皮脂、その他の汚染物質が表面に付着しにくくなります。 疎油性コーティングを施します。

油分がガラス全体に広がるのではなく、拭き取りやすくなり、毎日の使用中にディスプレイをきれいに保ちます。

AF ガラスの主な利点は次のとおりです。

• 指紋の視認性の低下

• 掃除が簡単

• 指の動きがよりスムーズに

• タッチエクスペリエンスの向上

• 繰り返し使用すると見た目が良くなる

AF 処理は、反射やグレアを軽減したり、ディスプレイの明るさを向上させたりするものではありません。その主な価値は、特に頻繁に手で操作されるタッチ対応デバイスの使いやすさを向上させることにあります。

例としては、医療機器、セルフサービス キオスク、産業用制御パネル、 自動車用ディスプレイなどがあります。.

AR 対 AG 対 AF: 違いは何ですか?

AR、AG、AF はよく一緒に言及されますが、それらは異なるエンジニアリング目的を果たします。

重要な点は、これらの治療法は 代替策ではないということです。代わりに、それぞれがディスプレイ パフォーマンスの異なる側面に対応します。

• AR は 反射を低減することで光学効率を向上させます。

• AGは 反射光を拡散し、見やすさを向上させます。

• AF により指紋や汚れがつきにくく、操作性が向上します。

このため、1 つの治療法を選択しても、自動的に他の治療法の必要性がなくなるわけではありません。

産業用ディスプレイが AR、AG、AF を組み合わせることが多い理由

多くの産業用途では、厳しい条件下でもディスプレイが読みやすく、耐久性があり、操作が簡単であることが求められます。単一の表面処理でこれらの要件をすべて満たすことはほとんどありません。

たとえば、屋外の充電ステーションには、 太陽光による優れた可読性、一日を通しての眩しさの軽減、公共の場で頻繁に使用した後も簡単に掃除できるタッチ表面が必要な場合があります。同様に、医療機器には、滑らかで衛生的なタッチ表面とともに、高い画像鮮明度が必要です。

その結果、多くの産業用タッチ ディスプレイは、同じ カバー ガラス上に複数の表面処理を組み合わせています。.

典型的な組み合わせには次のものがあります。

• 強い外光による眩しさを軽減する AG 。

• AR によりコントラストを向上させ、有効な光透過率を高めます。

• AF により指紋がつきにくく、タッチ操作も向上。

これらの処理は互いに競合するのではなく、相互に補完して全体的なユーザー エクスペリエンスを最適化します。

エンジニアリングの要点

カバー ガラスの表面処理を選択するときは、次の原則を考慮してください。

✔ 画像の鮮明さを最大限に高め、反射を減らすことが最優先の場合は、 ARを選択してください。

✔ 強い周囲光や太陽光がまぶしさを邪魔する場合は、 AG を選択してください。

✔ 頻繁な操作と簡単な掃除が必要なタッチ対応製品には AFを選択してください。

✔ 単一の治療法ですべての光学的課題を解決できるわけではないことを理解してください。

✔ 要求の厳しい産業用アプリケーションの場合、 AR , AGと AFを組み合わせることで、 読みやすさ、タッチ エクスペリエンス、耐久性、長期的なパフォーマンスの間で最適なバランスが得られることがよくあります。

最も効果的なカバー ガラスの設計は、利用可能なすべてのコーティングを追加することで決まるわけではありません。これは、動作環境、ユーザーインタラクション、最終製品の光学要件に最適な表面処理の組み合わせを選択することによって実現されます。

適切なカバーガラス表面処理の選び方

あらゆる用途に最適な単一の表面処理はありません。最適なソリューションは、動作環境、ユーザーの操作、光学要件、およびメンテナンスの期待によって異なります。

エンジニアは、AR、AG、または AF のどれが「優れている」かを問うのではなく、最終製品にとってどのパフォーマンス特性が最も重要であるかを判断する必要があります。

以下の推奨事項は、適切なカバー ガラス表面処理を選択するための有用な出発点となります。

表面処理はディスプレイ全体のデザインの一部にすぎないことを覚えておくことも重要です。ディスプレイの明るさ、などの要素は オプティカルボンディング、カバーガラスの厚さ、タッチ技術、LCD のパフォーマンスすべて、最終的な視聴体験に影響します。

最終的な目標は、利用可能なすべてのコーティングを適用することではなく、意図した用途に合わせて、可読性、耐久性、タッチ エクスペリエンス、およびコストの最適なバランスが得られる組み合わせを選択することです。

よくある質問

1. 表面処理を追加すると常にディスプレイのパフォーマンスが向上しますか?

必ずしもそうとは限りません。

各表面処理は異なる課題に対処しており、独自のトレードオフが発生する可能性があります。たとえば、強力なアンチグレア処理により画像の鮮明さがわずかに低下する可能性があり、高級光学コーティングにより製造コストが増加します。最善の解決策は、利用可能なオプションをすべて適用するのではなく、アプリケーションの動作環境とパフォーマンス要件に一致する処理の組み合わせを選択することです。

2. 表面処理はタッチスクリーンのパフォーマンスに影響を与える可能性がありますか?

ほとんどの場合、いいえ。

カバー ガラス表面に適用される AR、AG、および AF 処理は、通常、投影型静電容量式タッチ テクノロジに干渉しません。ただし、最適なタッチ感度を確保するには、製品開発中にカバー ガラスの厚さ、コーティング プロセス、タッチ センサーの設計などの要素を一緒に考慮する必要があります。

3. 表面処理は永久的なものですか?

ほとんどの工業用表面処理は長期使用を目的として設計されていますが、永久的なものではありません。

耐用年数は、コーティングの品質、動作環境、洗浄方法、機械的摩耗などの要因によって異なります。高品質の工業用コーティングは通常、取り外し可能な民生用スクリーン プロテクターよりもはるかに優れた耐久性を備えています。

4. 光学接着の前に表面処理を選択する必要がありますか?

はい。

表面処理は通常、ディスプレイモジュールを組み立てる前のカバーガラス製造工程で完了します。製品開発の早い段階で光学スタックを計画することは、カバー ガラス、タッチ パネル、光学接着プロセス、および最終的なディスプレイのパフォーマンスの間の互換性を確保するのに役立ちます。

5. カバーガラスを設計する際、AR、AG、AF以外に考慮すべきことは何ですか?

表面処理はカバーガラス設計の一部にすぎません。

その他の重要な考慮事項には、ガラス材質、厚さ、化学強化、エッジ仕上げ、シルク印刷、光学接着、環境耐久性、および機械的要件が含まれます。これらの要素を総合的に評価することで、光学性能、信頼性、製造コストの最適なバランスを実現することができます。
