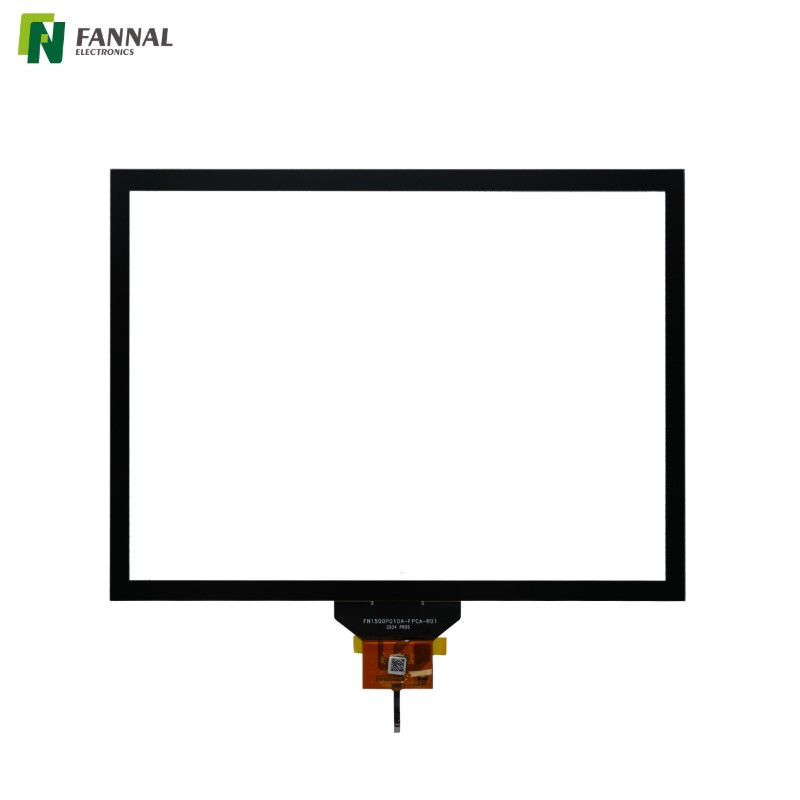

15 インチ静電容量式タッチ パネル | 10 ポイント マルチタッチ、アンチグレア

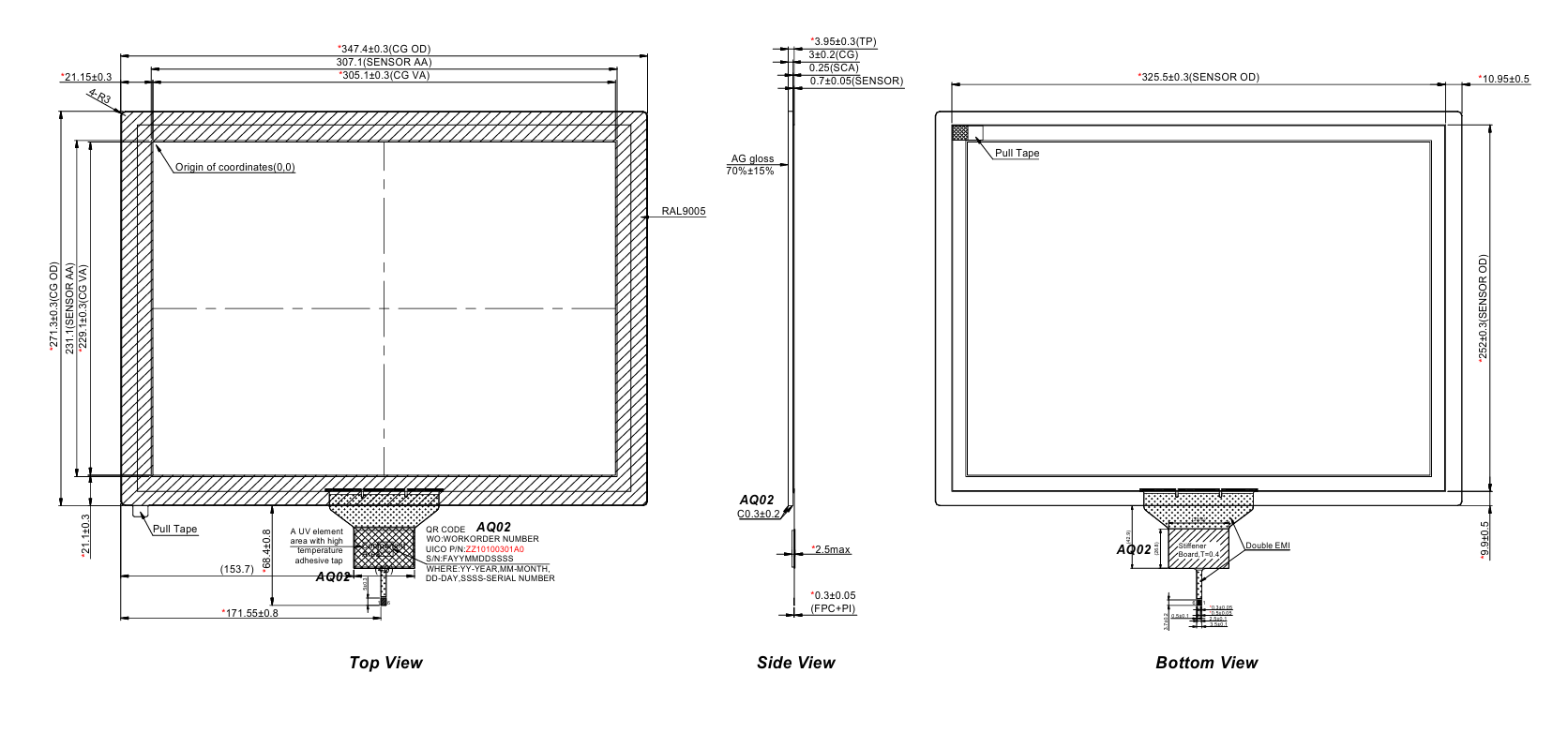

FN1500P010Aの図面

FN1500P010Aの仕様

産業用オートメーション制御コンソール

課題:
産業用制御コンソールは 、多くの場合、高温、粉塵、オペレーターとの頻繁な対話などの過酷な環境で動作します。標準のタッチ パネルは、故障したり、応答性が失われたり、すぐに摩耗したりして、ダウンタイムやメンテナンスの問題を引き起こす可能性があります。

当社のソリューション:
カスタム タッチ ディスプレイ メーカーとして、当社は正確な操作を実現する 10 点マルチタッチを備えた 15' G+G 静電容量式タッチ パネルを設計しました。化学強化ガラスと AG (アンチグレア) 表面により 、傷つきにくく、工場の明るい照明下でも鮮明な視認性が確保されています。パネルは -20°C ～ 70°C に耐えるように設計されており、厳しい条件下でも一貫したタッチ パフォーマンスを維持します。

結果：

• タッチ操作の失敗がなく、信頼性の高い長期間の操作が可能です。

• オペレーターの効率が向上し、メンテナンスコストが削減されます。

• クライアントの産業環境に合わせてカスタマイズされた完全に統合されたソリューション。

カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、 防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

カスタムオプティカルボンディング サービス

よくある質問

1. G+G 静電容量式タッチ パネルが産業オートメーションに適している理由は何ですか?

G+G パネルは、高い耐久性、正確なマルチタッチ、過酷な条件への耐性を備えています。工場用コンソールや HMI システムに最適です。

2. アンチグレア処理により、屋外でのタッチ スクリーンの使いやすさがどのように向上しますか?

AGコートにより反射を軽減し、太陽光下での視認性が向上します。キオスクや屋外端末の正確なタッチ操作を保証します。

3. このタッチパネルを既存の産業用ディスプレイと統合するにはどうすればよいですか?

標準の I2C インターフェイスと mXT1664T3 コントローラーをサポートします。カスタム統合サービスにより、LCD または TPM システムに適応させることができます。

4. 工業用タッチスクリーン用の化学強化ガラスの利点は何ですか?

カリウム塩浴で処理されたソーダ石灰などの化学強化ガラスは、標準的なガラスよりも大幅に高い表面圧縮率を示します。これにより、7H+ の硬度、優れた耐傷性、より高い IK 衝撃評価が得られます。

5. 特定の産業用途向けにタッチパネルをカスタマイズすることは可能ですか?

はい。カスタマイズ オプションには、産業プロジェクトの特定の機械要件を満たすための特注寸法、10 ポイント マルチタッチ チューニング、特殊な表面処理 (AG/AR/AF)、および光学接着サービスが含まれます。
