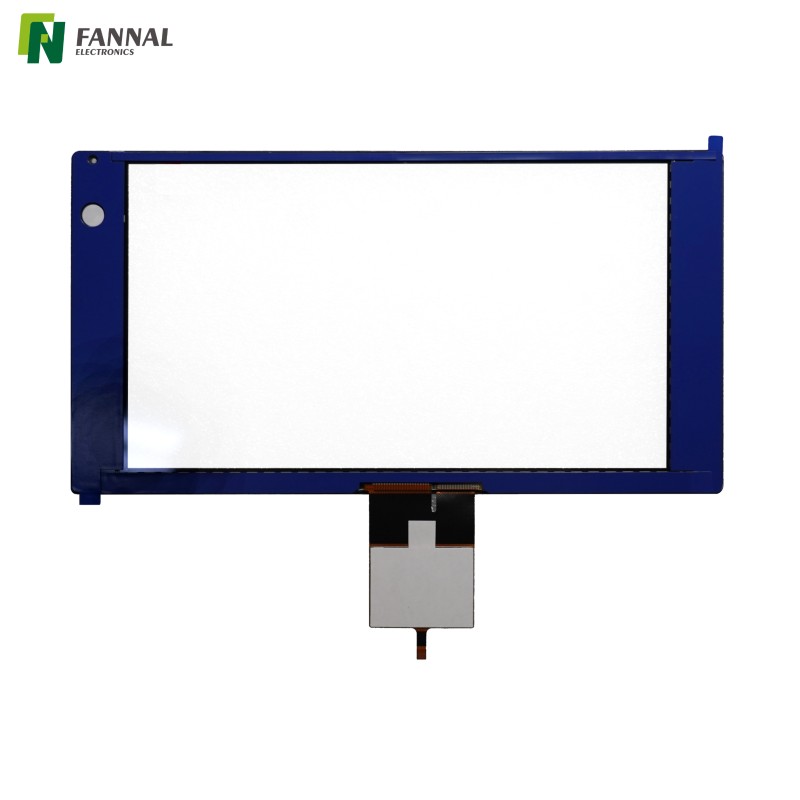

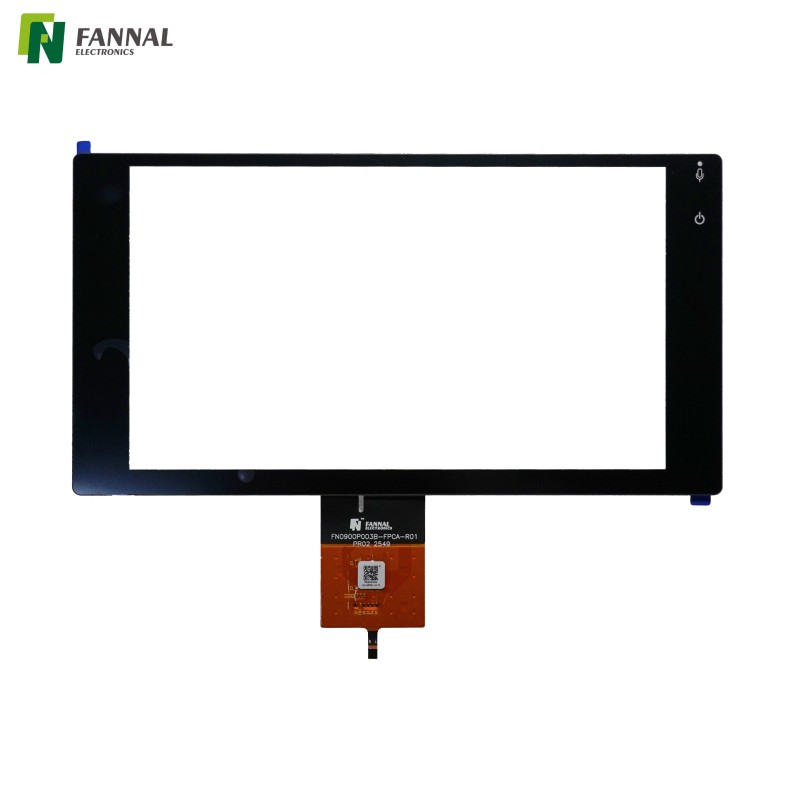

9インチPCAPタッチパネル | AGコーティング&カスタムアイコン印刷

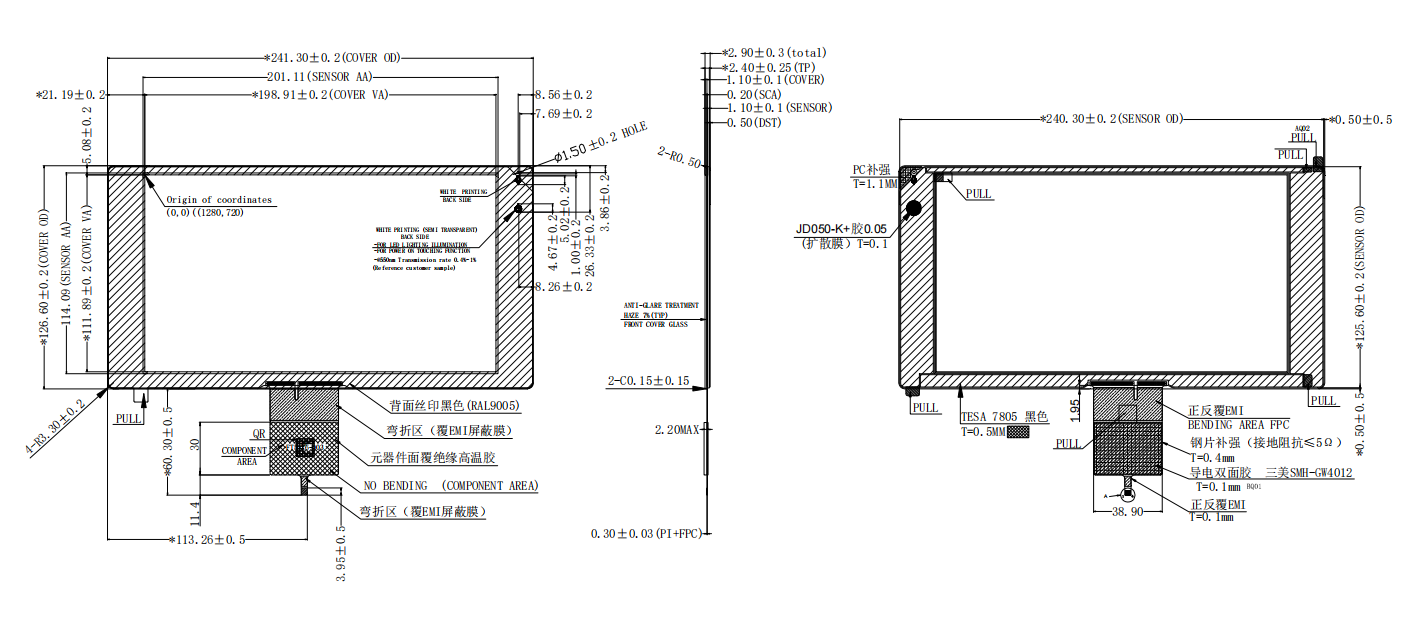

描画

仕様

製品の用途

• 屋外産業用ターミナル: AG コーティングと広い温度範囲のおかげで、充電パイル、駐車システム、屋外キオスクに優れています。

• 医療制御インターフェイス: 高耐久性ガラスとカスタム アイコンにより、滅菌済みの医療機器や診断ディスプレイに最適です。

• 海洋および輸送: ボートのダッシュボードや車載の頑丈なタブレットの温度変動に耐えるように設計されています。

• スマート ビルディング インターホン: カスタム印刷されたロゴを備えたプロフェッショナルな外観で、高級住宅またはオフィスのアクセス制御に最適です。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

Q: カバーレンズに印刷されるアイコンや色をカスタマイズできますか?

A: はい。 プロフェッショナルなシルクスクリーン印刷サービスを提供します。 デザイン ファイルを提供していただくと、カスタム アイコン、ロゴ、特定の境界線の色をカバー ガラスに印刷できます。

Q：AG（アンチグレア）表面処理のメリットは何ですか？

A: AG加工により反射光を拡散し、明るい環境下での「ミラー効果」を防ぎます。 これは、屋外や明るい工業環境で鮮明な視界を維持するために不可欠です。

Q: このタッチパネルは極度に寒いまたは暑い環境に適していますか?

A: もちろんです。 このモジュールは、-30°C ～ +85°C の工業グレードの動作温度に定格されており、凍結条件と高温条件の両方で安定したパフォーマンスを保証します。

Q: タッチパネルは手袋をしたままの操作に対応していますか?

A: 標準の指タッチ モードは高感度向けに最適化されています。 ただし、当社の技術チームは、ご要望に応じて、特定のタイプの手袋や撥水機能をサポートするように FT5526-003 IC ファームウェアを調整できます。
