LCDディスプレイのムラとは何ですか?原因、種類、軽減方法

ディスプレイを評価する場合、ほとんどの議論は明るさ、解像度、コントラスト比、視野角などの仕様に焦点を当てます。しかし、実際のプロジェクトでは、ディスプレイがリストされたすべての仕様を満たしていても、製品化されると視覚的な懸念が生じることがあります。

灰色の画面に雲のような影が現れたり、端付近の明るさが不均一になったり、かすかな縦縞が現れたり、周囲の画像と単に異なって見える領域が発生したりする場合があります。場合によっては、パネルは設置前は正常に見えても、組み立て後に目に見える不均一性が生じます。

これらの効果は一般にとして説明されます。 ムラ.

この用語は、不均一または不一致を意味する日本語の「むら」に由来しており、ディスプレイ業界全体で標準的な表現になっています。 Mura は単一の欠陥を説明するのではなく、ディスプレイ表面全体にわたる目に見える不均一性を指します。

産業システム、医療機器、車両ディスプレイ、屋外アプリケーションの場合、オペレーターは長時間同じインターフェイスを表示することが多いため、解像度やコントラストの仕様よりも Mura の方が目立つ場合があります。

Mura の出所を理解することは、エンジニアが問題の誤診を回避し、 ディスプレイ統合に関するより適切な決定をサポートするのに役立ちます.

ムラとは何ですか？

Mura は、理想的には一貫して見えるべき領域全体の明るさ、色、またはグレースケールの均一性の目に見える変化を説明します。

デッドピクセルとは異なり、Mura は通常、個々のピクセル レベルでの電気的故障から発生するものではありません。

むしろ、光学特性やディスプレイ構造内の複数の層間の相互作用に関連することがよくあります。

例としては次のものが挙げられます。

• 曇りまたは斑点のある領域

• 明るい斑点または暗い斑点

• 水平または垂直のバンド

• エッジの明るさの違い

• 局所的なカラーシフト

Mura の可視性は、以下を表示するとより明白になることがよくあります。

• 灰色の背景

• 単色

• 詳細度の低いコンテンツ

• 制服画像

このため、ディスプレイ検査では、複雑なグラフィックではなくグレースケール パターンが頻繁に使用されます。

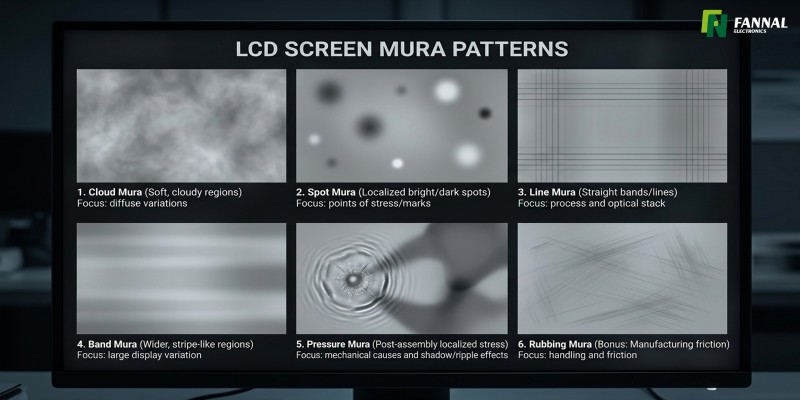

ムラの一般的なタイプ

根本的な原因に応じて、さまざまな Mura パターンが表示される場合があります。

クラウド村

雲村は、微妙な明るさの違いを持つ不規則な曇り領域として表示されます。

エッジは多くの場合柔らかく、明確に定義するのが困難です。

潜在的な寄与要因には次のようなものがあります。

• バックライトの不均一性

• 光学フィルムのバリエーション

• ディスプレイ構造内の内部応力

スポット村

スポットムラは、局所的な明るい領域または暗い領域として表示されます。

圧迫痕や白い斑点のように見える場合があるため、根本原因を特定するには追加の検査が必要になる場合があります。

考えられる原因は次のとおりです。

• 素材バリエーション

• 局所的なストレス

• 製造上のばらつき

行村

線ムラは、ディスプレイ全体に水平または垂直の帯として表示されます。

考えられるソースは次のとおりです。

• プロセスの変動

• 光学スタックの不一致

• バックライト構造の違い

バンド村

バンドムラは通常、明るい領域と暗い領域の間が徐々に変化する幅広の縞状の領域として表示されます。

大きなディスプレイではさらに目立つ可能性があります。

圧力ムラ

圧力ムラは、 タッチ ディスプレイ アプリケーションに特に関連します。

一部のパネル由来のムラとは異なり、圧力ムラは最初のパネル検査中に存在しない場合があります。

むしろ、外部からの機械的な力により、組み立て後に発生する可能性があります。

一般的な原因には次のようなものがあります。

• ネジのトルク過多

• 不均一な支持構造

• 泡の厚さの変化

• 過度のベゼル圧力

• カバーガラス応力

これは、一部のディスプレイが、設置前は許容範囲内に見えても、設置後に局所的な影や水の波紋のようなパターンが表示される理由を説明しています。

ムラをこする

ラビングムラとは、パネル製造時の LCD のアライメント（ラビング）プロセスのばらつきによって生じる表示ムラのことです。このプロセスでは、ガラス基板上の配向層を機械的にラビングして、液晶分子の均一な配向を定義します。不均一な圧力、方向のずれ、ローラーの磨耗、汚れなど、ラビングプロセスに一貫性がない場合、液晶の配向に局所的な差異が生じる可能性があります。

その結果、影響を受けた領域は、特に中間グレーのパターンの下で、目に見える明るさまたは色の不均一を示す場合があります。典型的な症状には、ディスプレイ表面全体にわたる微妙なバンディング、不均一なシェーディング、または方向性のある縞などが含まれます。

機械的組み立てや光学的接合によって引き起こされるムラタイプとは異なり、擦れムラはセルの製造段階で発生し、一般にシステムレベルのアセンブリ調整では修正できません。したがって、これは統合に起因する問題ではなく、パネルレベルの固有の変動であると考えられます。

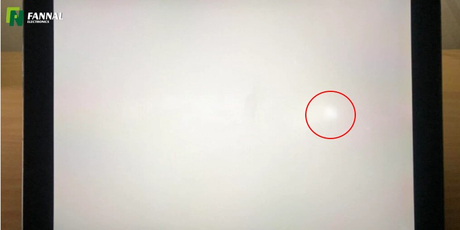

ムラ vs. ホワイトスポット vs. デッドピクセル vs. 画像保持

いくつかのディスプレイの欠陥は、目視検査では同様に見えることがありますが、原因は大きく異なり、必要な修正措置も異なります。これらの違いを理解することは、エンジニアが問題の原因が LCD パネル 自体にあるのか、組み立てプロセスにあるのか、アプリケーション環境にあるのかを特定するのに役立ちます。

これらの問題は一見すると似ているように見えますが、必要とする解決策は大きく異なります。ドット抜けや白点は通常、永続的なハードウェアの欠陥ですが、画像の保持は通常は一時的なものです。ムラはその中間に位置します。ムラは一般に、単一点欠陥ではなく LCD 製造に固有の特性であり、目標はムラを完全に排除するのではなく、許容レベルまで最小限に抑えることです。

ムラはなぜ起こるのか？

ムラが単一の原因から発生することはほとんどありません。

ほとんどの状況では、複数の要因が同時に寄与します。

製造バリエーション

LCD 構造には複数の層が含まれています。

• 液晶層

• ガラス基板

• 偏光子

• 光学フィルム

• バックライトのコンポーネント

プロセスの小さな変動は、光がこれらの層をどのように通過するかに影響を与える可能性があります。

例としては次のものが挙げられます。

• セルギャップのばらつき

• 偏光子の不一致

• 光学フィルムの違い

• バックライトの均一性のばらつき

すべてのバリエーションが目に見える Mura を作成するわけではありませんが、いくつかの組み合わせにより視認性を高めることができます。

機械的応力

外部圧力により、LCD 構造内の光学特性が変化する可能性があります。

典型的なソースには次のようなものがあります。

• 不均一な取付力

• 過剰なクランプ圧力

• 構造変形

• 長期にわたる振動

ディスプレイは長年にわたり設置されたままになることが多いため、産業機器では機械的効果が特に重要になります。

熱の影響

ディスプレイ材料は、温度が変化するとさまざまな速度で膨張します。

熱サイクルを繰り返すと、時間の経過とともに徐々に内部応力が生じる場合があります。

要求の厳しい環境では、これらの変更が表示の均一性に影響を与える可能性があります。

オプティカルボンディングに関する考慮事項

オプティカルボンディング により、コントラストが向上し、反射が低減され、環境耐久性が向上します。

ただし、貼り合わせ自体ではパネル由来のムラがなくなるわけではありません。

不適切なプロセス制御、不均一な接着剤の分布、または接着時の過度の応力は、視覚的な均一性に影響を与える可能性があります。

適切に制御されたプロセスでは、オプティカルボンディングは一般に、均一性の問題を引き起こすのではなく、ディスプレイ全体のパフォーマンスを向上させます。

組み立て後にムラが現れることがあるのはなぜですか?

この状況は、製品開発中に混乱を引き起こすことがよくあります。

パネルは受入れ検査には合格しても、最終製品に組み込まれた後に目に見える不均一性が見られる場合があります。

多くの場合、問題は LCD 自体が原因ではありません。

考えられる理由は次のとおりです。

• 設置中に発生する機械的応力

• 筐体の変形

• 不均一な支持点

• しっかりとした取り付け構造

• カバーガラスアセンブリからの追加の力

ディスプレイ アセンブリが薄くなり、カバー ガラスが厚くなるにつれて、ディスプレイ構造と機械設計の間の相互作用がますます重要になります。

このため、ディスプレイのパフォーマンスはシステム全体の設計から独立して評価すべきではありません。

村検査の課題

Mura の評価は、デッドピクセルの評価よりも難しいことがよくあります。

人間の視覚は、特定の条件下での明るさの違いに非常に敏感です。

Mura の可視性は次の状況に応じて変化する可能性があります。

• 視野角

• 環境照明

• グレーレベル

• 視聴距離

• 表示内容

微妙な不均一性が識別しやすくなるため、多くの検査プロセスでは中間グレー範囲付近のグレースケール画像が使用されます。

自動化システムでは、画像比色計やカメラベースの分析方法を使用して、明るさと色の違いを定量化することもあります。

受け入れ基準は、普遍的な標準ではなく、アプリケーションの要件に依存することがよくあります。

ムラはいつも欠陥品ですか？

必ずしもそうとは限りません。

ほとんどのディスプレイ技術には、ある程度の明るさのばらつきが存在します。

より重要な問題は、そのバリエーションが意図したアプリケーションに影響を与えるかどうかです。

例えば：

• 消費者向け製品は多少の変動は許容される場合があります

• 産業用 HMI は安定した可読性を優先することが多い

• 医療システムでは、より厳密な画像の一貫性が必要になる場合があります

• 自動車用ディスプレイには追加の視認性要件が課される場合があります

Mura が欠陥とみなされるかどうかは、多くの場合、顧客の期待と動作条件によって異なります。

ムラは修復できるのか？

答えは根本原因によって異なります。

ムラがパネル内部の特性に起因する場合、一般に修理は現実的ではありません。

外部応力が問題の原因となっている場合は、構造変更により可視性が低下する可能性があります。

潜在的な改善には次のようなものがあります。

• 設置圧力の低減

• サポート位置の調整

• エンクロージャ設計の変更

• アセンブリ構造の最適化

元の原因が変わらない場合、ディスプレイ モジュールのみを交換しても問題の再発を防止できない場合があります。

ムラリスクはどうすれば軽減できるのでしょうか？

ムラを完全に排除することは必ずしも現実的ではありません。

実際には、エンジニアは通常、開発中の可視性を最小限に抑え、リスクを制御することに重点を置きます。

一般的なアプローチには次のようなものがあります。

• アプリケーション環境に適したディスプレイ ソリューションの選択

• 均一な機械的サポートの適用

• オプティカルボンディングプロセスを慎重に制御

• 熱膨張の考慮

• 検証中に均一性テストを含む

一般に、開発の初期段階でこれらの要因に対処することは、生産開始後に均一性の問題を解決するよりも効果的です。

最終的な考え

Mura は、典型的な表示欠陥のように動作しないため、誤解されることがよくあります。

これは通常、パネル特性、光学構造、製造公差、機械的統合間の相互作用の結果です。

産業用ディスプレイ プロジェクト の場合、Mura を理解することは、完全に均一なパネルを見つけることではなく、意図した用途にどの程度の均一性が許容されるかを特定することです。

多くの場合、開発の初期段階で完全なディスプレイ システムを評価すると、製品ライフサイクル後半での予期せぬ問題を軽減できます。

よくある質問

Q1: LCDディスプレイのMuraとは何ですか?

ムラとは、LCD パネル全体で不均一な明るさ、色、または質感として現れる表示の不均一現象です。これは、LCD 製造プロセス、バックライトの均一性、光学フィルム、または組み立て中に導入される機械的ストレスの変動によって生じる可能性があります。デッドピクセルとは異なり、Mura は個々のピクセルではなくディスプレイの領域に影響を与えます。

Q2: Mura はパネルの欠陥ですか、それともシステムレベルの問題ですか?

ムラは必ずしもパネルの直接的な欠陥であるわけではありません。これは LCD パネル自体に起因する可能性がありますが、多くの産業用途では、機械設計、取り付け応力、光学的接合条件、および筐体構造によっても影響されます。

Q3: オプティカルボンディングでムラは解消できますか?

オプティカルボンディングではパネル由来のムラは解消されません。全体的なコントラストが向上し、反射が減少し、特定の均一性の問題が目立たなくなります。ただし、LCD パネル自体に起因するばらつきを補正することはできません。

Q4: ムラが組み立て後にしか出現しないことがあるのはなぜですか?

取り付け圧力、エンクロージャの変形、不均一な支持点、または過剰な締め付けトルクによって導入される機械的ストレスにより、組み立て後にむらが目立つ場合があります。これらの要因により、ディスプレイスタックの光学特性が変化し、以前は見えなかった不均一性が観察しやすくなる可能性があります。

Q5: 液晶ディスプレイの「ラビングムラ」とは何ですか?

ラビングムラとは、パネル製造時の液晶配向プロセスのばらつきによって生じる表示ムラの一種です。一貫性のないラビングは不均一な分子配列を引き起こす可能性があり、その結果、グレーのテスト パターンで最もよく見える微妙なバンディング、陰影、または方向性の明るさの違いが生じます。ラビングムラは LCD の製造中に発生するため、通常、モジュールの組み立てやシステムの統合によって修正することはできません。

Q6: LCD製造においてムラを完全になくすことはできますか?

いいえ。液晶の配向、光学フィルム、バックライトの特性、および組み立て公差の避けられない変動により、LCD 製造には一定レベルのムラが固有に発生します。産業用ディスプレイメーカーの目標は、ムラを完全に排除することではなく、プロセスの最適化、均一性の補正、および厳格な品質管理を通じてムラを許容できる検査基準内に制御することです。
