化学強化カバーガラスと強化カバーガラスのどちらを選択すればよいですか?

タッチ ディスプレイ 用のカバー ガラスを選択するとき、よく 1 つの疑問が生じます。

化学強化ガラスと強化ガラス （急速熱急冷により製造された熱強化ガラス）のどちらを選ぶべきですか？?

どちらのプロセスもガラスの強度を向上させますが、異なる用途向けに設計されています。産業、医療、自動車のプロジェクトでは、その選択は耐久性だけでなく、光学接着性能、設計の柔軟性、製造の実現可能性、および全体的な製品の信頼性にも影響します。

よくある誤解は、最も強いガラスが常に最良の選択肢であるということです。実際には、カバー ガラスの選択は、ガラスの厚さ、動作環境、機械的要件、製品設計の制約など、いくつかの要因によって決まります。

複数の業界にわたってタッチ ディスプレイ プロジェクトをサポートしてきた経験に基づいて、設計段階の早い段階でこれら 2 つの強化方法の違いを理解することで、後から不必要な再設計や製造上の課題を回避することができます。

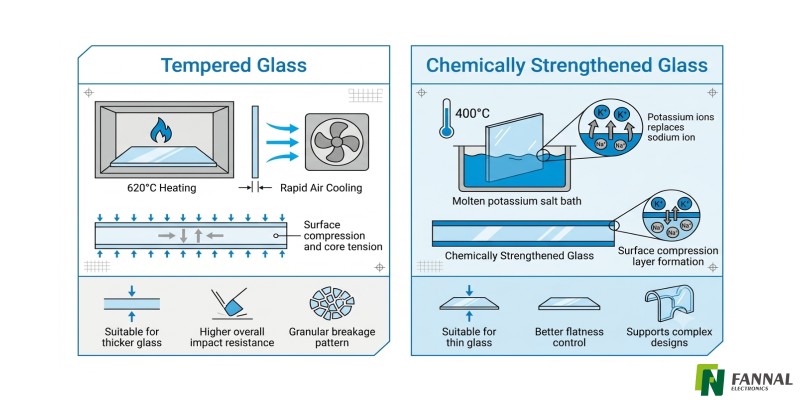

強化ガラスとは何ですか?

熱強化ガラスとしても知られる強化ガラスは、ガラスを約 620°C に加熱し、高圧空気を使用して表面を急速に冷却することによって製造されます。

冷却中、外側の表面は内側よりも早く固化します。これにより、表面に圧縮応力が発生し、コア内に引張応力が発生し、衝撃や熱衝撃に対するガラスの耐性が向上します。

強化効果はガラスの厚さ全体に及ぶため、強化ガラスは堅牢な機械的性能が必要な用途によく使用されます。

強化ガラスの利点

• 全体的に優れた耐衝撃性、特に厚いガラス構造において

• 未処理ガラスに比べて耐熱衝撃性が向上

• 比較的小さな粒状の破片に分割され、鋭利なエッジのリスクが軽減されます。

• 成熟した製造プロセスと比較的安定した生産コスト

強化ガラスの限界

• 薄いガラスは焼き戻し中に反りやすくなります

• 焼き戻し後は、さらなる切断、穴あけ、機械加工はできません。

• 複雑な形状や複雑な切り抜きにより、製造の難易度が高まる可能性があります

• ガラスの厚さが薄くなるにつれて、平坦性を維持することがより困難になる

これらの特性により、強化ガラスは、 耐衝撃性が主な関心事となる、より厚い カバー ガラスの用途によく使用されます。

化学強化ガラスとは何ですか?

化学強化ガラスは、熱処理ではなくイオン交換処理により強度を向上させます。

ガラスは約 400℃の溶融カリウム塩浴に浸漬されます。このプロセス中に、ガラス表面近くの小さなナトリウム イオンが大きなカリウム イオンに置き換えられます。

より大きなカリウムイオンは表面に圧縮応力層を形成し、亀裂の発生と伝播に対する耐性を向上させます。

このプロセスは低温で行われるため、熱強化に比べてガラスの寸法安定性がよりよく保たれます。

化学強化ガラスのメリット

• 薄いカバーガラス設計に優れた適合性

• 平坦度の制御が向上し、反りのリスクが軽減されます。

• 複雑な形状や精密なカットアウトに対する柔軟性の向上

• 光学接着 用途 に最適

• 軽量・スリムな製品設計をサポート

化学強化ガラスの限界

• 従来の焼き戻しに比べて加工コストが高くなる

• 強化は厚さ全体に分布するのではなく、表面近くに集中します。

• 強化する前にすべての機械加工作業を完了する必要があります

• 強化後の変更によりパフォーマンスが低下する可能性がある

これらの利点により、化学強化ガラスは、 自動車用ディスプレイ、医療機器、産業用 HMI、およびその他の薄型タッチ ディスプレイ アプリケーションで広く使用されるようになりました。

化学強化ガラスと強化ガラス: 主な違い

カバーガラスを選択する際に考慮すべき重要な要素

1. ガラスの厚さ

多くの場合、ガラスの厚さは強化方法の選択に影響を与える最初の要素です。

3 mm 未満のカバー ガラスの場合は、平面度の制御が優れ、薄い製品設計をサポートできるため、化学強化ガラスが一般に好まれます。最新のタッチ ディスプレイが軽量化とスリム化を進めているため、これは特に重要です。

より厚いガラス構造の場合、強化ガラスは全体的な衝撃性能において利点をもたらすことがよくあります。

ただし、厚さだけで最終決定を決定するべきではありません。他の設計要件と並行して評価する必要があります。

2. オプティカルボンディングの要件

オプティカルボンディングは、コントラストを改善し、内部反射を低減し、日光下での可読性を向上させるため、産業用および自動車用ディスプレイでますます一般的になってきています。

ただし、接合品質はカバーガラスの平坦度に大きく依存します。

過度の反りは、接着剤の厚さが不均一になり、組み立て歩留まりが低下し、光学性能が不安定になる可能性があります。

薄いカバーガラスやオプティカルボンディングを伴うプロジェクトでは、処理温度が低いため歪みが最小限に抑えられるため、化学強化ガラスが利点となることがよくあります。

この要素は、設計の初期段階では見落とされることがよくあります。

3. 耐衝撃性要件 (IK 評価の考慮事項)

動作環境は、特に耐衝撃性が重要な要件である場合、カバー ガラスの選択において最も重要な要素の 1 つです。

工業規格では、衝撃性能は 、製品が耐えられる機械的衝撃耐性のレベルを定義する IK 評価システム(IEC 62262)を使用して評価されることがよくあります。

たとえば、制御された屋内環境で使用される医療機器は、通常、機械的ストレスが低い条件下で動作し、偶発的な接触に対する基本的な保護のみが必要な場合があります。対照的に、生産環境に設置された屋外のキオスク、公共端末、または産業用 HMI は、より大きな衝撃エネルギー、意図的な力、または偶発的な衝突にさらされる可能性が高くなります。

このような場合、全体的な構造抵抗が強くなり、高エネルギー衝撃下でもより堅牢な動作が得られるため、より厚い強化ガラスが選択されることがよくあります。

ただし、より高い IK 評価を目標にすることが、すべてのアプリケーションにとって常に有益であるとは限りません。耐衝撃性を高めるには通常、より厚いガラスまたはより剛性の高い構造設計が必要となり、次のような問題が発生する可能性があります。

• 製品重量の増加

• 光学およびタッチパフォーマンスの柔軟性の低下

• 材料費や加工費が高くなる

• スリムまたはベゼルレス構造における設計上の制約

システム設計の観点から見ると、目標はデフォルトで IK 評価を最大化することではなく、実際の使用環境に基づいて現実的な目標を定義することです。

多くのタッチ ディスプレイ プロジェクトでは、必要な IK レベルを不必要に超えるのではなく、それに一致するカバー ガラスを選択することで、耐久性、製造性、コスト効率のよりバランスの取れた組み合わせが得られます。

4. 製品設計の複雑さ

最新のタッチ ディスプレイには、次のような機能が搭載されています。

• 狭いベゼル

• 不規則な形状

• 精密なカットアウト

• 統合されたロゴまたは装飾要素

• カスタマイズされた工業デザイン

複雑さが増すにつれて、製造の柔軟性がより重要になります。

化学強化ガラスは、熱処理に伴う歪みを引き起こすことなく強化前に複雑な機械加工作業を完了できるため、これらのシナリオでは一般に利点があります。

大幅なカスタマイズが必要なプロジェクトの場合、この柔軟性により製造が簡素化され、歩留まりが向上します。

5. システムレベルの設計上の考慮事項

カバーガラスの性能は強化プロセスだけで決まるわけではありません。

全体的な機械設計も重要な役割を果たします。

取り付け方法、エッジサポート、ガスケットの材質、エンクロージャの剛性、荷重分散などの要因はすべて、耐久性に影響を与える可能性があります。

実際には、ガラスの選択に起因する一部の故障は、実際には不適切な機械的サポートや不適切な取り付け方法によって引き起こされます。

システム全体の設計から独立してカバーガラスを評価すると、誤解を招く結論につながる可能性があります。

6. コストに関する考慮事項

強化ガラスは、成熟した製造プロセスにより、一般に加工コストが低くなります。

化学強化ガラスは通常、より長い処理時間とより厳密なプロセス制御を必要とするため、コストが高くなります。

ただし、材料費を単独で評価すべきではありません。

たとえば、平坦度の向上により光学接合の歩留まりが向上する可能性があり、設計の柔軟性が向上すると組み立てプロセスが簡素化される可能性があります。

最もコストの低いコンポーネントがシステム全体のコストを常に最も低くするわけではありません。

どの強化方法を選ぶべきですか？

次のガイドラインは、タッチ ディスプレイ アプリケーション用のカバー ガラスを選択する際の実用的な出発点となります。

これらの推奨事項は、固定ルールではなく、一般的なガイドラインとして扱う必要があります。

最終的な選択は、常に実際のアプリケーション環境と製品要件に基づいて行う必要があります。

産業プロジェクトにカバー ガラスを推奨する一般的な方法

産業、医療、自動車のタッチ ディスプレイ プロジェクトにおける当社の経験に基づいて、薄いカバー ガラス、オプティカル ボンディング、または複雑な工業デザインを含むアプリケーションには、一般に化学強化ガラスを推奨します。

最新のタッチ ディスプレイの多くは、スリムなプロファイル、高い光学品質、設計の柔軟性を優先しているため、このカテゴリに分類されます。

強化ガラスは、より厚いガラス構造とより高い全体的な耐衝撃性が必要な場合に推奨されることがよくあります。屋外機器、セルフサービス端末、頑丈な産業用システムなどが一般的な例です。

「どのガラスが強いですか?」という質問から始めるのではなく、次のことを検討することをお勧めします。

• どのくらいの厚さが必要ですか?

• オプティカルボンディングは使用されますか?

• 製品はどのような環境条件にさらされるのでしょうか?

• 複雑なカットアウトは必要ですか?

• 実際にどの程度の耐衝撃性が求められるのでしょうか？

通常、これらの質問に答えることで、より明確で実践的な選択の決定が得られます。

結論

化学強化ガラスと強化ガラスは、それぞれタッチ ディスプレイの設計において重要な役割を果たします。

化学強化ガラスは、多くの場合、優れた平坦性、光学接着適合性、および設計の柔軟性を必要とする薄いカバー ガラスの用途に好まれます。

強化ガラスは、耐衝撃性が主な関心事となる環境で動作する厚い構造物にとって、依然として信頼できるソリューションです。

最良の選択は、どの強化プロセスが最も強いガラスを生み出すかではなく、どのソリューションがアプリケーションの技術要件に最も適合するかによって決まります。

製品チームは、厚さ、機械的要件、光学的要件、製造上の制約を総合的に考慮することで、性能と長期信頼性の両方をサポートするカバー ガラスを選択できます。

よくある質問

化学強化により耐落下性は向上しますか?

必ずしもそうとは限りません。化学強化によりガラス表面に高い圧縮応力層が形成され、亀裂発生に対する耐性が向上します。ただし、落下性能はガラスの厚さ、取り付け設計、エッジ保護、製品全体の構造にも依存します。

AG、AR、または AF コーティングを両方の種類の強化ガラスに適用できますか?

はい。アンチグレア (AG)、反射防止 (AR)、および指紋防止 (AF) 処理は、通常、化学強化ガラスと強化ガラスの両方に適用できます。光学的および機械的性能を維持するには、製品開発中にプロセス順序を評価する必要があります。

厚いガラスは常に耐久性が高いのでしょうか?

いつもではありません。ガラスの厚みを増やすと耐衝撃性が向上する可能性がありますが、重量が増加し、タッチ感度が低下し、光学接着性能に影響を与える可能性もあります。最適な厚さは、耐久性だけではなく、用途の要件に基づいて決定する必要があります。

カバーガラスの選択は オプティカルボンディングにどのように影響しますか?

ガラスの平坦性と寸法安定性は接合品質に影響します。化学強化ガラスは、多くの場合、薄いガラスの反りをより適切に制御できるため、高い光学性能と正確な接合位置合わせが必要な用途に有利です。

カバーガラスの選択はエンクロージャの設計と合わせて考慮する必要がありますか?

はい。ディスプレイ周囲の機械構造は、ガラスの信頼性に大きく影響します。エッジ サポート、ガスケットの材質、取り付け方法、ハウジングの剛性はすべて、タッチ ディスプレイ システムの最終的な耐久性に影響を与える可能性があります。
