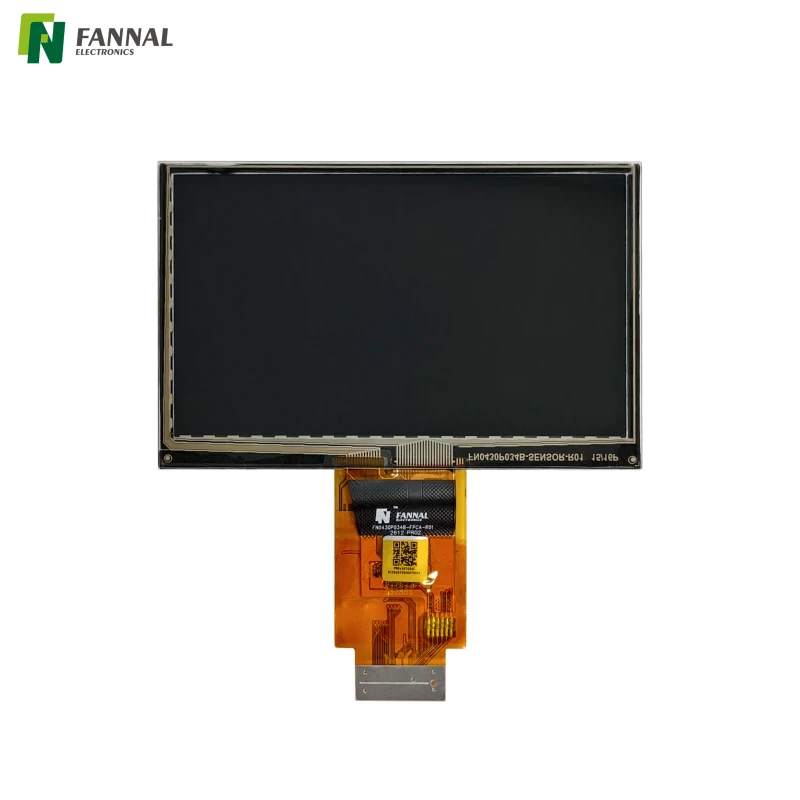

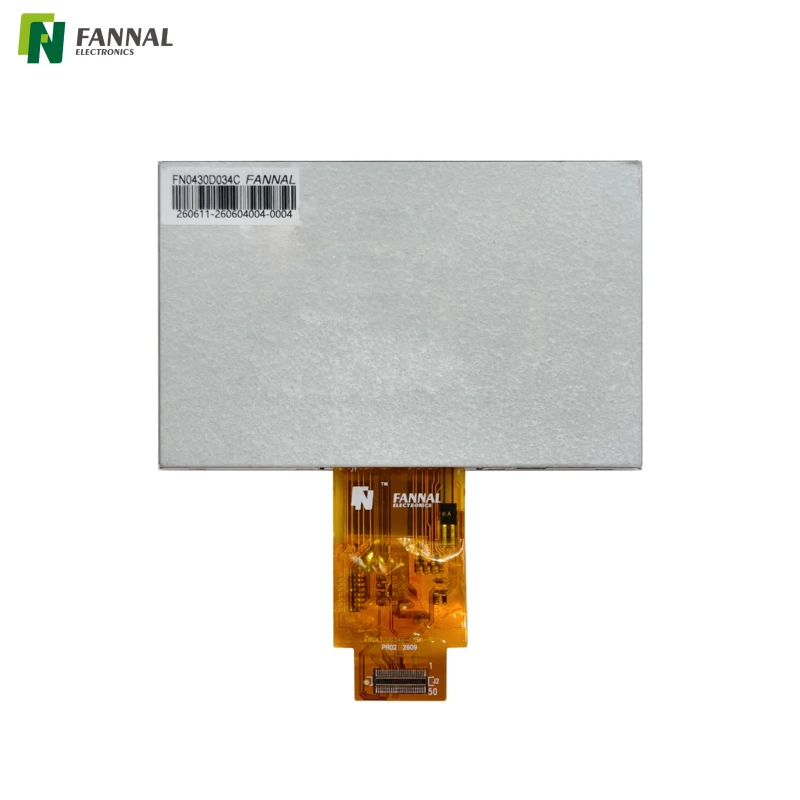

4.3インチ高輝度タッチディスプレイ | 720 ニット、RGB 24 ビット

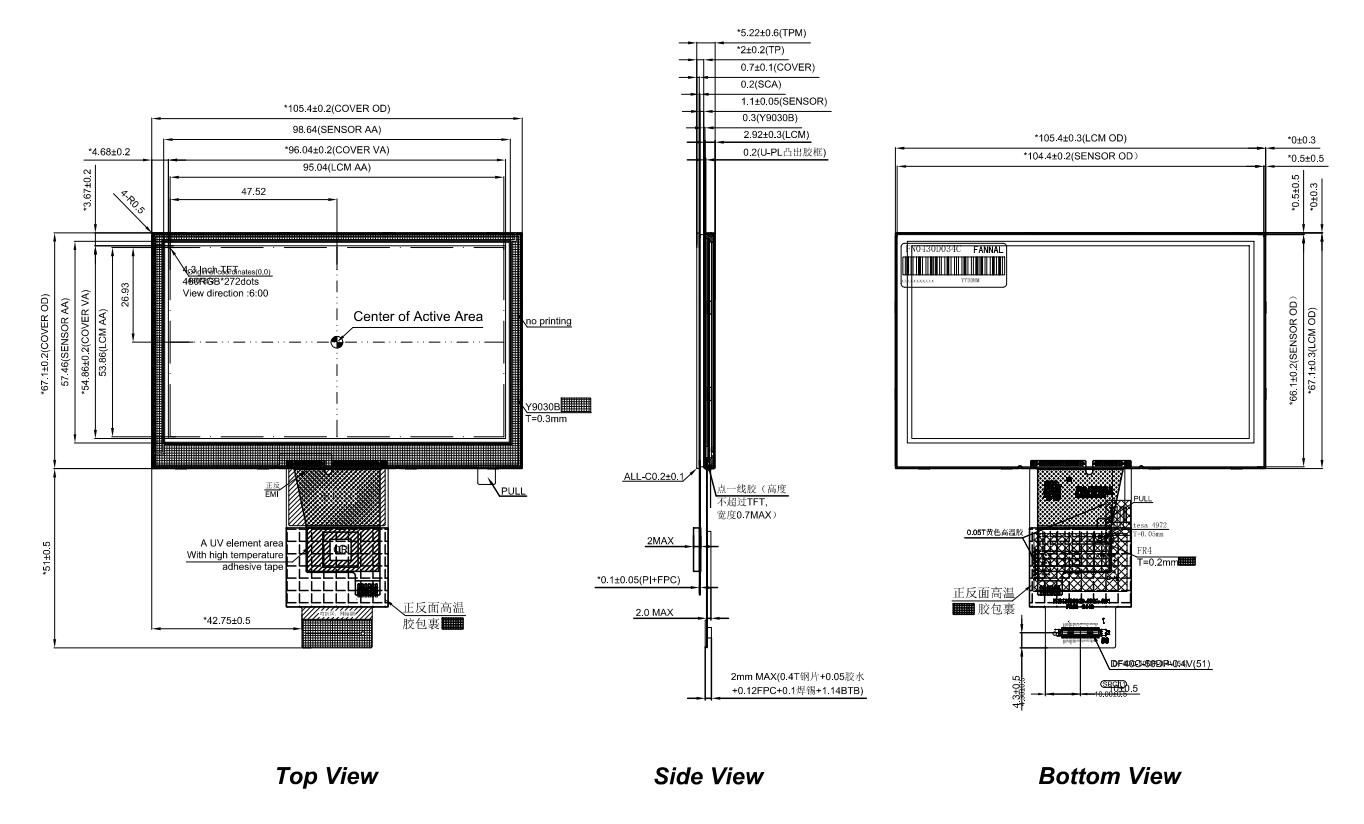

描画

仕様

アプリケーション

• 産業用機器 — コンパクトなオペレーターインターフェースと機械制御

• 車両およびモビリティ機器 - ダッシュボード、 コントロール パネル、組み込みディスプレイ

• 屋外隣接機器 - 標準の屋内モジュールよりも高い輝度が必要なインターフェース

• 組み込みシステム — カスタム制御ユニットに統合されたコンパクトなディスプレイ

• 計測器 — タッチインタラクションを備えた測定および監視装置

• 制御端末 - RGB 24 ビットおよび IIC インターフェイスが必要なコンパクト HMI

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

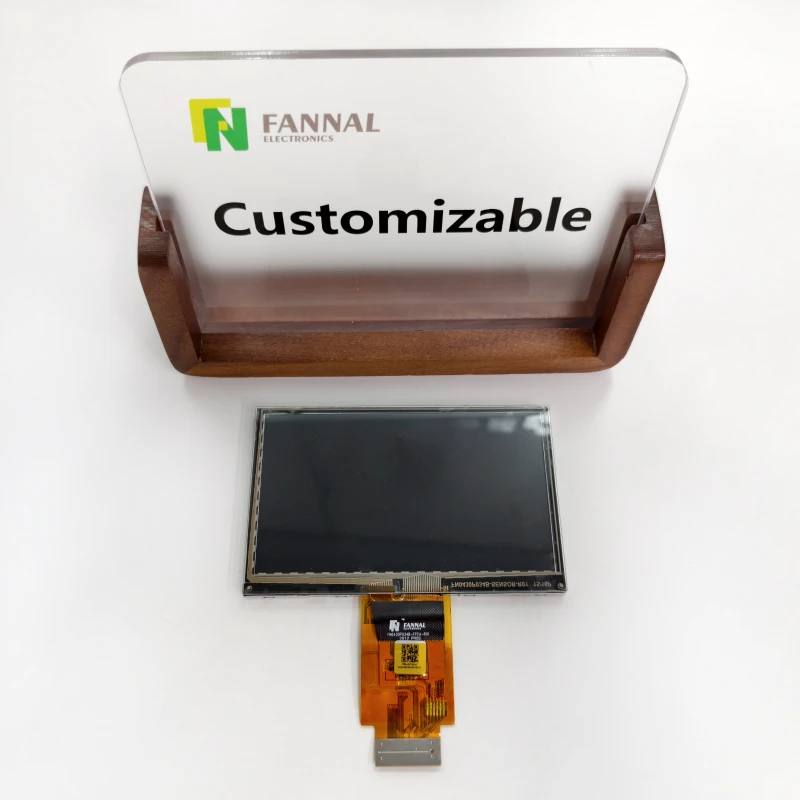

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

1. これは高輝度 4.3 インチ タッチ ディスプレイですか?

はい。 TPM は、 標準輝度 720 cd/m² と最小輝度 590 cd/m²を提供します。これは、多くの標準屋内ディスプレイ モジュールよりも高い値です。明るい環境での実際の可読性は、周囲光、カバーガラス、表面処理、およびシステム筐体の設計によっても異なります。

2. このモジュールはどのようなディスプレイとタッチ インターフェイスを使用しますか?

TFT ディスプレイは RGB 24 ビット インターフェイスを使用し、静電容量式タッチ機能は IICを使用します。したがって、ホスト システムは、統合中に互換性のあるディスプレイとタッチ インターフェイスを提供する必要があります。

3. このディスプレイは直射日光に適していますか?

明るい環境でのアプリケーションを検討できますが、720 cd/m² だけでは 太陽光での可読性は保証されません。直射日光アプリケーションの場合、FANNAL は、実際の観察条件に基づいて、高輝度 TFT や追加の光学処理または表面処理を評価できます。

4. G+Gタッチ構造の利点は何ですか?

ガラス製カバーレンズとガラス製タッチセンサーを採用したG+G構造により、耐久性の高いタッチ面を実現。このモジュールには、表面硬度 7H 以上の化学強化された 1.1 mm カバー ガラスも使用されています。

5. このモデルはオプティカルボンディングを使用していますか?

いいえ、このモデルは 両面テープによるエアー接着を使用しております。したがって、光学的に接着されたタッチディスプレイとは異なります。反射を軽減したり、ディスプレイの視認性を向上させることが重要な要件である場合に適しています。

6. ディスプレイはどの動作温度範囲をサポートしていますか?

指定された動作温度は -20°C ～ +70°Cで、保管温度範囲は -30°C ～ +80°Cです。実際のシステム動作条件では、筐体、発熱、設置環境も考慮する必要があります。
