21.5 インチ FHD タッチ ディスプレイ | IK06、2.8mm カバーガラス

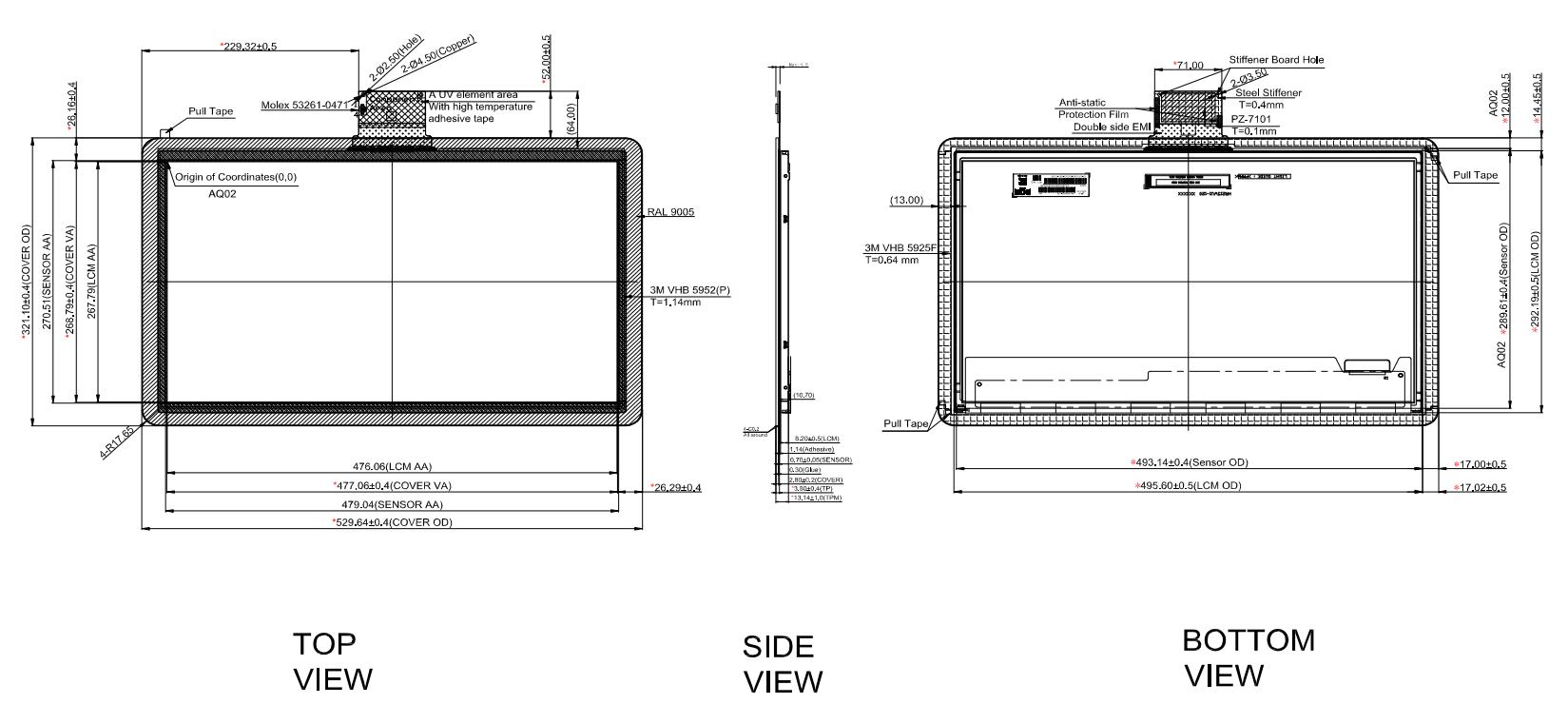

描画

仕様

アプリケーション

• 産業用 HMI および制御端末 – 広いタッチ領域と機械的に保護された前面を必要とする機器インターフェイス用。

• 機械制御パネル – 製造および加工装置で使用されるオペレーター インターフェイスに適しています。

• オートメーションおよびモニタリング システム – 21.5 インチ FHD フォーマットは、ダッシュボード、コントロール メニュー、アラーム、モニタリング データ用に十分なスペースを提供します。

• 商用機器 – フロントパネルが日常的な接触や機械的衝撃にさらされる可能性がある屋内機器に適しています。

• 組み込みタッチ端末 - LVDS ディスプレイと USB タッチ インターフェイスにより、個別のディスプレイとタッチ接続用に設計されたホスト システムとの統合が可能になります。

• テストおよび測定機器 – 明確な視覚化とタッチ操作が必要な、大規模なオペレーター インターフェイスに役立ちます。

自動車ディスプレイ	キオスクタッチスクリーン	鉄道ディスプレイ	eバイクディスプレイ
屋外ディスプレイ	産業ディスプレイ	医療タッチスクリーン	ジムスクリーン
エンジニアリング工場	オートバイディスプレイ	自動販売機ディスプレイ	埋め込みディスプレイ

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

この 21.5 インチ タッチ ディスプレイにとって IK06 は何を意味しますか?
IK06 は、IK コード システム内で定義された機械的衝撃保護等級です。このモジュールの場合、2.8 mm カバー レンズには IK06 保護が指定されており、外部の機械的衝撃に対して規定レベルの耐性を提供します。これは、ディスプレイ アセンブリ全体が耐衝撃性を持つようになったり、あらゆる過酷な環境の用途に適したものになると解釈されるべきではありません。

21.5 インチのタッチ ディスプレイに 2.8 mm のカバー レンズを使用するのはなぜですか?
大型のタッチ ディスプレイは前面が比較的大きいため、カバー ガラスの機械設計がモジュールの重要な部分になります。 2.8 mm の化学強化カバー レンズは、指定された IK06 保護と 7H 以上の表面硬度とともに、機器のインターフェイスに機械的により堅牢な前面を提供します。

210 cd/m² の輝度は屋外用途に適していますか?
このモジュールは、屋内または照明が制御された環境に適しています。 TPM 輝度が標準 210 cd/m2、最小 170 cd/m2 であるため、とは言えません 太陽光で読み取り可能なディスプレイ。直射日光の当たる用途では、通常、より高輝度のディスプレイと適切な光学処理が必要になります。

この 21.5 インチのタッチ ディスプレイを統合する際に考慮すべき点は何ですか?
ホスト システムは、LVDS ディスプレイ接続と USB タッチ インターフェイスをサポートする必要があります。機械的な統合では、529.64 × 321.1 × 13.14 mm のモジュール外形、取り付け構造、ケーブル配線、およびタッチ ディスプレイ周囲のクリアランスも考慮する必要があります。 0°C ～ +50°C の動作範囲も実際の装置環境と照らし合わせて確認する必要があります。
